RBCLLG1 - Niveau laser RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser à lignes croisées
Marque	RYOBI
Modèle	RBCLLG1
Couleur du faisceau	Vert (520 nm)
Précision	± 0,5 mm/m
Portée	15 m
Classe laser	2 (< 1 mW)
Projection	Lignes croisées (horizontale et verticale)
Angle de nivellement automatique	± 3°
Temps de nivellement	2 à 5 secondes
Alimentation	2 piles AA LR6 alcalines (1,5 V chacune)
Autonomie	6 heures
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 70 °C
Dimensions (L x l x H)	69 x 63 x 72 mm
Indicateur LED	Vert : nivellement réussi ; Rouge : échec (lignes clignotantes)
Fixation pour trépied	Pas de vis 1/4"
Serre-joint	Inclus pour fixation sur surface
Entretien	Nettoyer avec un chiffon sec ; éviter les solvants
Garantie	2 ans (extensible en ligne sous 30 jours)

FOIRE AUX QUESTIONS - RBCLLG1 RYOBI

Comment utiliser le niveau laser RYOBI RBCLLG1 ?

Placez l'appareil sur une surface stable ou fixez-le sur un trépied à l'aide du pas de vis 1/4". Allumez-le à l'aide de l'interrupteur marche/arrêt. Le laser effectue automatiquement le nivellement (voyant LED vert). Les lignes horizontale et verticale sont alors projetées.

Que signifie le voyant LED rouge ?

Le voyant rouge indique un échec du nivellement automatique. Les lignes laser clignotent. Placez l'appareil sur une surface inclinée de moins de ±3° par rapport à l'horizontale pour permettre le nivellement.

Comment remplacer les piles ?

Ouvrez le cache du compartiment à piles. Insérez deux piles AA LR6 alcalines en respectant la polarité. Refermez le cache. Utilisez uniquement des piles alcalines neuves pour une autonomie optimale.

Le laser est-il dangereux pour les yeux ?

L'appareil est un laser de classe 2 (< 1 mW). Ne regardez jamais directement le faisceau laser. Évitez de le diriger vers des personnes ou des animaux. En cas de contact oculaire, fermez les yeux et tournez la tête.

Comment nettoyer le niveau laser ?

Utilisez un chiffon propre et sec pour essuyer la poussière et les impuretés. N'utilisez jamais de solvants ou de produits chimiques, car ils peuvent endommager les parties en plastique.

Quelle est la précision du niveau laser RBCLLG1 ?

La précision est de ± 0,5 mm/m. Cela signifie qu'à une distance de 10 m, l'écart maximal est de 5 mm.

Peut-on utiliser le niveau à l'extérieur en plein soleil ?

Oui, mais la portée est réduite. En extérieur, utilisez un détecteur de laser pour améliorer la visibilité. Le faisceau vert est plus visible que le rouge, mais reste difficile à voir en lumière solaire directe.

Comment prolonger la garantie de 2 ans ?

Enregistrez votre outil en ligne sur www.ryobitools.eu dans les 30 jours suivant l'achat. Vous recevrez une extension de garantie. Conservez la facture originale comme preuve d'achat.

Que faire si les lignes laser ne sont pas horizontales ?

Vérifiez d'abord que la surface est stable et que l'appareil se trouve dans sa plage de nivellement (±3°). Si le problème persiste, l'appareil a peut-être subi un choc. Faites-le vérifier par un service après-vente agréé RYOBI.

Où puis-je trouver des pièces de rechange ou faire réparer l'appareil ?

Consultez la liste des services après-vente agréés sur http://fr.ryobitools.eu/header/service-and-support/service-agents. N'essayez pas de réparer vous-même l'appareil.

MODE D'EMPLOI RBCLLG1 RYOBI

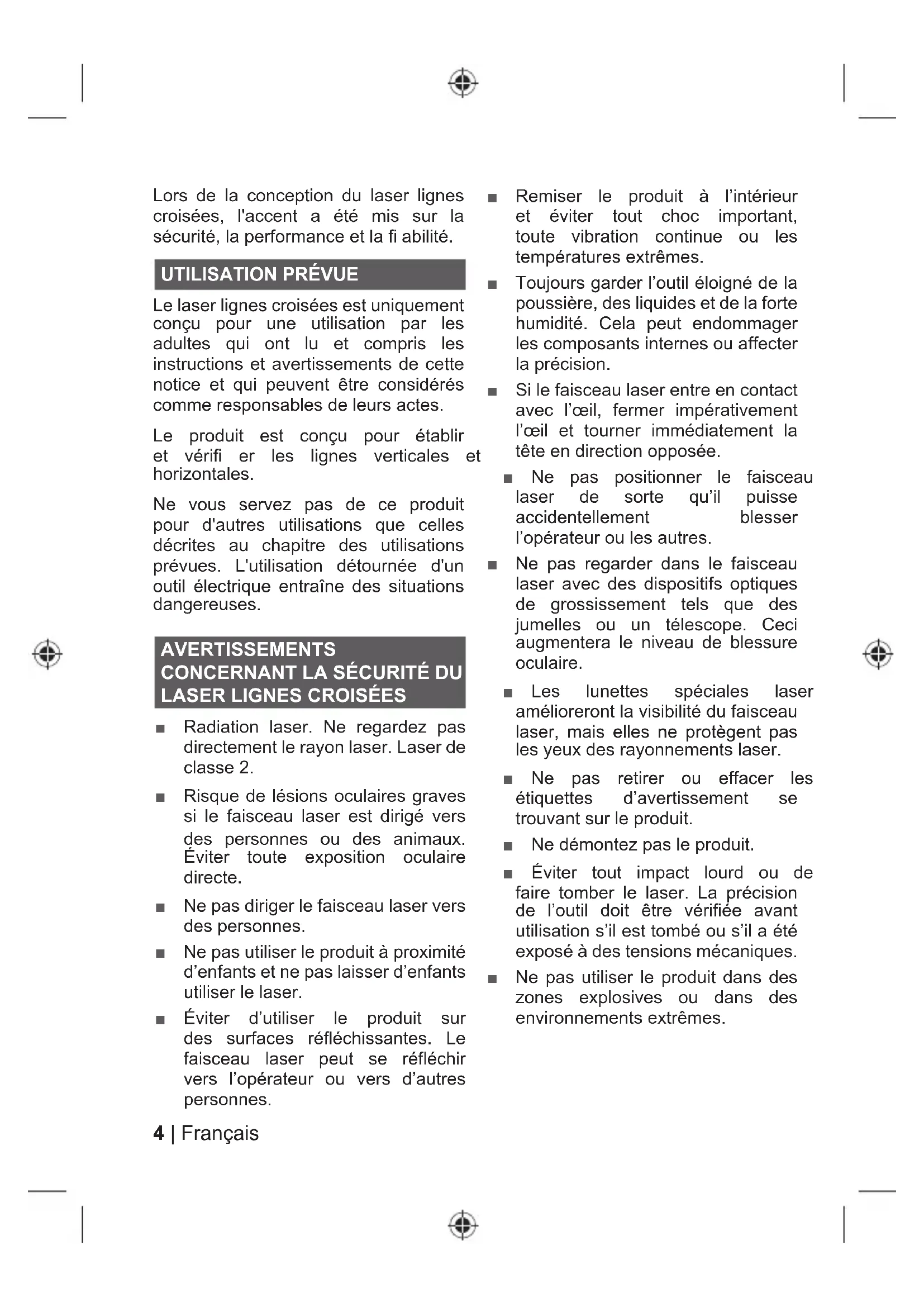

Attention! Il est essentiel que vous lisiez les instructions contenues dans ce manuel avant d'assembler, d'entretenir et d'utiliser le produit.

Lors de la conception du laser lignes croisées, l'accent a été mis sur la sécurité, la performance et la fiabilité.

UTILISATION PRÉVUE

Le laser lignes croisées est uniquement concu pour une utilisation par les adultes qui ont lu et compris les instructions et averissements de cette notice et qui peuvent etre considérés comme responsables de leurs actes.

Le produit est concu pour étabir et vérifier les lignes verticales et horizontales.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues. L'utilisation détournée d'un outil électrique entraîne des situations dangereuses.

AVERTISSEMENTS CONCERNANT LA SECURITE DU LASER LIGNES CROISEES

Radiation laser. Ne regardez pas directement le rayon laser. Laser de classe 2.
Risque de lesions oculaires graves si le faisceau laser est dirigé vers des personnes ou des animaux. Eviter toute exposition oculaire directe.
Ne pas diriger le faisceau laser vers des personnes.
Ne pas utiliser le produit à proximé d'enfants et ne pas laisser d'enfants utiliser le laser.
- Eviter d'utiliser le produit sur des surfaces réfléchissantes. Le faisceau laser peut se réfléchir vers l'opérateur ou vers d'autres personnes.

4 | Français

Remiser le produit à l'intérieur et éviter tout chocol important, toute vibration continue ou les températures extrêmes.
Toujours garder l'outil éloigné de la poussière, des liquides et de la forte humidité. Cela peut endommager les composants internes ou affecter la précision.
Si le faisceau laser entre en contact avec l'oeil, fermer impératifement l'oeil et tourner immédiatement la tête en direction opposée.
Ne pas positionner le faisceau laser de sorte qu'il puisse accidentellement blesser l'opérateur ou les autres.
Ne pas regarder dans le faisceau laser avec des dispositifs optiques de grossissement tels que des jumelles ou un telescope. Ceci augmentera le niveau de blessure oculaire.
- Les lunettes spéciales laser amélioreront la visibilité du faisceau laser, mais elles ne protégent pas les yeux des rayonnements laser.
Ne pas retarder ou effacer les étiquettes d'advertissement se trouvant sur le produit.
Ne démontez pas le produit.
- Éviter tout impact lourd ou de faire tomber le laser. La précision de l'outil doit être vérifiée avant utilisation s'il est tombé ou s'il a été exposé à des tensions mécaniques.
Ne pas utiliser le produit dans des zones explosives ou dans des environnementes extrêmes.

APPRENEZ À CONNAîtRE VOTRE PRODUIT

Voir page 81.

1. Fenêtre de sortie pour le faisceau laser
2. Indicateur LED pour nivellement automatique
3. Interrupteur marche/arret
4. Cache du组成部分 de batterie
5. Support pour tripe 1/4"
6. Batterie
7. Serre-joint

INDICATEUR LED POUR NIVELLEMENT AUTOMATIQUE

Voyant LED	Explication
Vert Mise à niveau automatique terminée
Rouge La mise à niveau automatique a échoué ; la ligne laser clignote. Mettre le produit en position horizontal de +/-3°

ENTRETIEN

• Evitez d'utiliser des solvants pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommages par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour essuyer les impuretés, la poussière, etc.
  Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuees par un service aprèsventa agreé.

SYMBOLES APLIQUÉS SUR LE PRODUIT

V Volts

Alerte de sécurité

Courant continu

Conformité CE

Marque de conformité d'Eurasie

Marque de conformité ukrainienne

Veuillez lire
attentivement le mode
d'emploi avant de
démarrer la machine.

Faisceau laser de classe 2. Ne regardez pas directement le rayon laser.

Les produits electriques hors d'usage ne doivent pas etre jetes avec les ordures menagères. Recyclezles par l'intémédiaire des structures disponibles.Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRÉSENTS DANS LE MANUEL

Note

Ne regardez pas directement le rayon laser.

CARACTERISTIQUES DE L'APPAREIL

Laser lignes croisées

Modèle RBCLLG1 RBCLLR1

Precislon ± 0,5mm / m± 0,5mm / m

Longueur d'onde laser 520nm± 10nm635nm± 5nm

Inclinaison du ventilateur >100^ > 100^

Couleur Vert Rouge

Plage de fonctionnement 15 m 10 m

Classe de laser 2, <1mW 2, <1mW

Projection Lignes croisées Lignes croisées

Délai de nivellement 2s ~ 5s 2s ~ 5s automatique

Angle de nivellement ± 3^± 3^ automatique

Durée de fonctionnement 6 h 24 h

Technologie de batterie 2 x AA LR6 Alkaline 2 x AA LR6 Alkaline

Tension d'alimentation 2 × 1,5V 2 × 1,5V

Plage de température de 0^ 40^ 0^ 40^ fonctionnement

Plage de température de -20°C ~ 70°C -20°C ~ 70°C stockage

Dimensions L69 x W63 x H72 mm L69 x W63 x H72 mm

6 | Français

ToHocTb ±0,5 mm/m ±0,5 mm/m

Динаволнылалзерно 520nm±10nm65nm±5nm n3nyeHn

YrOJ BENTUNIaTopa >100^ > 100^

LBeT 3eJehbI KpacHbI

Pabochn dnaana30H 15 m 10 m

Knaccna3epa 2, <1mW 2,<1mW

PpoeKzna PonepeuHa PonepeuHa

IpoJnKTeJIbHOCTb 2s~5s2s~5s aBtOKoppeKuIN

ToHocT ±0,5 mm/m ±0,5 mm/m

ДынхиHA NaBbHataHa 520nm ± 10nm 635nm ± 5nm Na3epa

bIHa pa3ceBaHe >100^ > 100^

LbT 3eHnBt YepBeHo

Akpipεiα ±0,5 mm/m ±0,5 mm/m

Móko κúαtoε λειερ 520nm ± 10nm 635nm ± 5nm

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être authentifiée par une facture ou toute autre preuve d'achat. Le produit a été concu en vue d'une utilisation strictement privée. Aucune garantie ne s'aquique donc en cas d'utilisation professionnelle ou commerciale.
2. Il existe pour une partie de la gamme d'outils electroportatifs (AC/DC), une possibilité d'étendre la période de garantie au-delà de la période précédemment décrite en utilisant le formulaire d'enregistrement present sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairément affichée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivent la date d'achat. L'utilisateur a la possibilité de s'enregistrer pour l'extension de garantie dans son pays de residence si celui-ci est listed dans le formulaire d'enregistrement en ligne ou cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour acceder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrierlectronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.
3. La garantie couvre pendant la période de garantie les defaults des produits liés à la fabrication et aux matériaux à la date d'achat. La garantie est limitée à la réparation et/ou au remplacement et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour :

-tout dommage au produit resultant d'un mauvais entretien

-tout produit ayant eté alteré ou modifié

• tout produit dont les marquages originaux d'identification (marque, numéro de série) ont été dégradés, alterés ou retirés
• tout dommage causé par le non-respect des instructions du mode d'emploi

-tout produit non CE

• tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
• tout produit raccordé à une alimentation secteur non conforme (ampérage, voltage, fréquence)
• tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

-lusurenormale des piocesconsommables

-une utilisation inappropriée, une surcharge de l'outil
-l'utilisation de pieces ou accessoires non agreés

• accessoires de l'outil électrique fournis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forests de perceuse, les disques abrasifs, le papier de verre et les lames, le guide létalral

• Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carres de clé à chic, etc.

• Si le produit doit être réparé, envoyez-le à un service après-vente agréé RYOBI dont vous trouvrez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargera d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-vente RYOBI, celui-ci doit être correctement emballe, sans contenir aucun produit dangereux tel que de l'essence, et vous nevez indiquer votre adresse ainsi qu'une courte description du problème.

• Une réparation / un remplacement sous garantie est gratuite(e). Ceci ne constituya pas une extension de garantie ni un nouveau départ de la période de garantie. Les pieces ou les outils replacés deviennent notre propriété. Dans certains pays, les frais de port devront être assimés par l'expéditeur. Vos droits statutaires restent inchangés.
• Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvege, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillez contacter votre distributeur agree RYOBI pour déterminer si une autre garantie s'applique.

SERVICE APRÉS-VENTE AGRÉE

Pour couver le service apres-vente agree le plus proche, rendez-vous sur http://fr.ryobitools.eu/header/service-and-support/service-agents.
