Produkttyp	Kreuzlinienlaser
Marke	RYOBI
Modell	RBCLLG1
Strahlfarbe	Grün (520 nm)
Genauigkeit	± 0,5 mm/m
Reichweite	15 m
Laserklasse	2 (< 1 mW)
Projektion	Kreuzlinien (horizontal und vertikal)
Selbstnivellierbereich	± 3°
Nivellierzeit	2 bis 5 Sekunden
Stromversorgung	2 AA LR6 Alkali-Batterien (je 1,5 V)
Betriebsdauer	6 Stunden
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 70 °C
Abmessungen (L x B x H)	69 x 63 x 72 mm
LED-Anzeige	Grün: Nivellierung erfolgreich; Rot: Fehlschlag (Laserlinien blinken)
Stativgewinde	1/4" Gewinde
Klemmvorrichtung	Im Lieferumfang enthalten zur Befestigung auf Oberflächen
Pflege	Mit einem trockenen Tuch reinigen; Lösungsmittel vermeiden
Garantie	2 Jahre (online innerhalb von 30 Tagen erweiterbar)

Häufig gestellte Fragen - RBCLLG1 RYOBI

Wie verwende ich den RYOBI RBCLLG1 Kreuzlinienlaser?

Stellen Sie das Gerät auf eine stabile Unterlage oder befestigen Sie es mit dem 1/4"-Gewinde an einem Stativ. Schalten Sie es mit dem Ein-/Ausschalter ein. Der Laser nivelliert automatisch (grüne LED leuchtet). Die horizontalen und vertikalen Linien werden dann projiziert.

Was bedeutet die rote LED-Anzeige?

Die rote Anzeige zeigt einen Fehlschlag der Selbstnivellierung an. Die Laserlinien blinken. Stellen Sie das Gerät auf eine Fläche mit einer Neigung von weniger als ±3° zur Horizontalen, um die Nivellierung zu ermöglichen.

Wie tausche ich die Batterien aus?

Öffnen Sie die Abdeckung des Batteriefachs. Legen Sie zwei AA LR6 Alkali-Batterien unter Beachtung der Polarität ein. Schließen Sie die Abdeckung. Verwenden Sie nur neue Alkali-Batterien für optimale Betriebsdauer.

Ist der Laser gefährlich für die Augen?

Das Gerät ist ein Klasse 2-Laser (< 1 mW). Schauen Sie niemals direkt in den Laserstrahl. Richten Sie ihn nicht auf Personen oder Tiere. Bei Augenkontakt schließen Sie die Augen und drehen Sie den Kopf weg.

Wie reinige ich den Kreuzlinienlaser?

Verwenden Sie ein sauberes, trockenes Tuch, um Staub und Verunreinigungen abzuwischen. Verwenden Sie niemals Lösungsmittel oder Chemikalien, da sie die Kunststoffteile beschädigen können.

Wie genau ist der Kreuzlinienlaser RBCLLG1?

Die Genauigkeit beträgt ± 0,5 mm/m. Das bedeutet, dass bei einer Entfernung von 10 m die maximale Abweichung 5 mm beträgt.

Kann der Laser im Freien bei direkter Sonneneinstrahlung verwendet werden?

Ja, aber die Reichweite ist reduziert. Verwenden Sie im Freien einen Laserempfänger, um die Sichtbarkeit zu verbessern. Der grüne Strahl ist sichtbarer als der rote, aber bei direktem Sonnenlicht schwer zu erkennen.

Wie kann ich die 2-jährige Garantie verlängern?

Registrieren Sie Ihr Werkzeug online unter www.ryobitools.eu innerhalb von 30 Tagen nach dem Kauf. Sie erhalten eine Garantieverlängerung. Bewahren Sie die Originalrechnung als Kaufnachweis auf.

Was tun, wenn die Laserlinien nicht horizontal sind?

Überprüfen Sie zunächst, ob die Unterlage stabil ist und das Gerät sich in seinem Nivellierbereich (±3°) befindet. Wenn das Problem weiterhin besteht, könnte das Gerät einen Stoß erlitten haben. Lassen Sie es von einem autorisierten RYOBI-Kundendienst überprüfen.

Wo finde ich Ersatzteile oder lasse ich das Gerät reparieren?

Besuchen Sie die Liste der autorisierten Kundendienststellen auf http://fr.ryobitools.eu/header/service-and-support/service-agents. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG RBCLLG1 RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

Achtung! Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitunglesen.

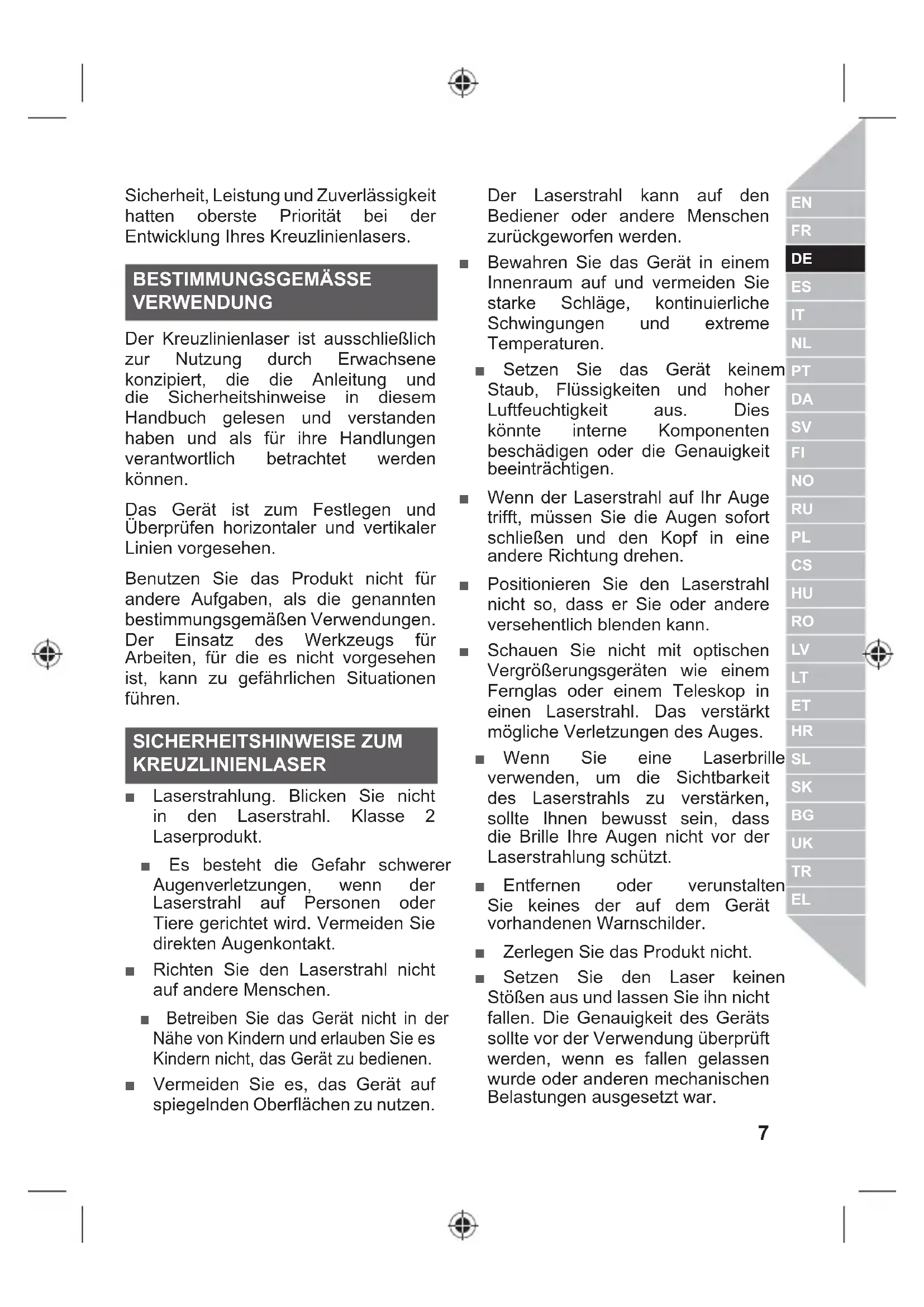

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung His reuzlinienlasers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kreuzlinienlaser ist ausschließlich zur Nutzung durch Erwachsene konzipiert, die die Anleitung und die Sicherheitshinweise in dieser Handbuch gelesen und verstanden haben und als für ihre Handlungen verantwortlich betrachtet werden können.

Das Gerät ist zum Festlegen und Überprüfen horizontaler und vertikaler Linien vorgesehen.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

SICHERHEITSHINWEISE ZUM KREUZLINIELASER

Laserstrahlung. Blichen Sie nicht in den Laserstrahl. Klasse 2 Laserprodukt.
Esbesteht dieGefahr schwerer Augenverletzungen, wenn der Laserstrahl auf Personen oder Tiere gerichtet wird.Vermeiden Sied direkten Augenkontakt.
Richten Sie den Laserstrahl nicht auf andere Menschen.
Betreiben Sie das Gerät nicht in der Nähe von Kindern und erlauben Sie es Kindern nicht, das Gerät zu bedienen.
- Vermeiden Sie es, das Gerät auf spiegelnden Oberflächen zu nutzen.

Der Laserstrahl kann auf den Bediener oder andere Menschen zurückgeworfen werden.

Bewahren Sie das Gerät in einem Innenraum auf und vermeiden Sie starke Schläge, kontinuierliche Schwingungen und extreme Temperatren.
- Setzen Sie das Gerät keinem Staub, Flüssigkeiten und hoher Luftfeuchtigkeit aus. Dies können interne Komponenten beschädigen oder die Genauigkeit beeinträchtigen.
- Wenn der Laserstrahl auf Ihr Auget trifft, müssen Sie die Augen sofort schlieben und den Kopf in eine andere Richtung drehen.
Positionieren Sie den Laserstrahl nicht so, dass er Sie oder andere versehentlich blenden kann.
Schauen Sie nicht mit optischen Vergroßerungsgeräten wie einem Fernglas oder einem Teleskop in einen Laserstrahl. Das verstärkt mögliche Verletzungen des Auges.
- Wenn Sie eine Laserbrille verwenden, um die Sichtbarkeit des Laserstrahls zu verstärken, sollente ihren bewusst sein, dass die Brille ihre Augen nicht vor der Laserstrahlung schützt.
Entfernen oder verunstalten Sie keines der auf dem Gerät vorhandenen Warnschilder.
Zerlegen Sie das Produkt nicht.
- Setzen Sie den Laser keinen Stößen aus und halten Sieihn nicht fallen. Die Genauigkeit des Geräts sollte vor der Verwendung überprüft werden, wenn es fallen gelassen wurde oder anderen Mechanischen Belastungen ausgesetzt war.

Betreiben Sie das Gerät nicht in explosiven Bereichen oder extremen Umgebungen.

1. Ausgangsfenster für den Laserstrahl
2. Selfbnivellierende LED-Anzeige
3. Ein-/Ausschalter
4. Klappe des Batteriefaches
5. 1/4 "Dreibeinhalterung
6. Akku
7. Klemme

SELBSTNIVELLIERENDE LEDANZEIGE

LED Anzeige	Erläuterung
Grün Die Selfinstnivellierung ist abgeschlossen.
Rot Die Selfinstnivellierung ist fehlgeschlagen; die Laserlinie blinkt. Stellen Sie das Gerät in eine horizontale Position von +/-3°.

WARTUNG UND PFLEGE

• Vermeiden Sie beim Reinigender Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhaltene Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.
  Alle Reparaturen sollenn zur betteren Sicherheit und Zuverlassigkeit von einem

autorisierten Kundendienst durchgefuhrt werden.

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lesen Sie die Anweisungensorgfältig, bevor Sie das Geräeinschalten.

Laserstrahl der Klasse 2. Nicht in den Strahl blichen.

Elektrische Gerätesollten nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die ortliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

8 | Deutsch

SYMBOLE IN DER BEDIENUNGSANLEITUNG

Hinweis

Nicht in den Strahl blichen.

PRODUKT-SPEZIFIKATIONEN

Kreuzlinienlaser

Modell RBCLLG1 RBCLLR1

Prazision ± 0,5mm / m± 0,5mm / m

Laser-Wellenlange 520nm ± 10nm 635nm ± 5nm

Öffnungswinkel >100^ > 100^

Farbe Grün Rot

Arbeitsbereich 15 m 10 m

Laserklasse 2, <1mW 2, <1mW

Projektion Kreuzlinie Kreuzlinie

Selbstnivellierungszeit 2s\~5s 2s\~5s

Selbstnivellierungswinkel ± 3° ± 3°

Betriebszeit 6h 24h

Batterietechnologie 2xAA LR6 Alkaline 2x AA LR6 Alkaline

Betriebsspannung 2 × 1,5V 2 × 1,5V

Betriebstemperatur 0^ 40^ 0^ 40^

Lagertemperatur -20°C ~ 70°C -20°C ~ 70°C

Abmessungen L69 x W63 x H72 mm L69 x W63 x H72 mm

Werkbereik 15 m 10 m

Laserklasse 2, <1mW 2, <1mW

LÄR KÄNNA DIN PRODUKT

sidan 81.
1. Laserstrålens utgangsfönster
2. Självnivellerande LED-indikator
3. Av/pa- knapp
4. Batterilucka
5. 6,35 mm tripodfaste
6. Batteri
7. Klämma

SJALVNIVELLERANDE LEDINDIKATOR

Vägländg für laser 520nm ± 10nm 635nm ± 5nm

Fläktvinkel >100^ > 100^

Farg Gron Rod

Arbetsomrade 15 m 10 m

Laserklass 2, <1mW 2, <1mW

Projicering Kryss Kryss

TECHNICKÉ UDAJE PRODUKTU

Križovy laser

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für diese Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw.COMMMERZIIEN NUTzung besteht darauf keine GARNTIE.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den oben genannten Zeitaum hinaus zu verlangern, indem der Verbraucher die Registrierung auf der Website www.rybitools.eu durchfuhl. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähn. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrierten. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrierten, wenn diese Land auf dem Online-Registrierungsformular aufgeführnt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschrankt sich auf Reparatur und/oder Erssatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folgeoder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlüssen wurde. Die Garantie gilt nicht für Folgendes: -Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind -Geräte, an denen Veränderungen vorgenommen wurden

4. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde
   -Schaden durch Nichtbeachtung der Bedienungsanleitung nicht-CE-zertifizierte Geräte

5. Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden
6. Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequence) angeschlossen wurden
7. Schaden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe

-normaler VerschleB von Ersatzteilen
-unangemesseneutzung,ÜberlastungdesGerats
-Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

• mit dem Gerat gelieferte oder separat erworbene Zubehorteile. Dieser Ausschluss beinhaltet, ist aber nicht beschränk auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

• Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleibercheinungen unterworfen sind, einschließlich aber nicht beschränkct auf: Service- und Wartungssätze, Kohlebursten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifteller, Staubbeutel, Staubabsaugrohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

• Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden List aufgeführnt. In einigen Ländern sendet Ihr RYOBI-Handler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

• Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weder eine Garantieveränderung noch der Beginn eines neuen Garantiezeitaums. Die ausgetauchten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
• These Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihr Höhe zu finden.
