RBCLLR1 - Laserwasserwaage RYOBI - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG RBCLLR1 RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

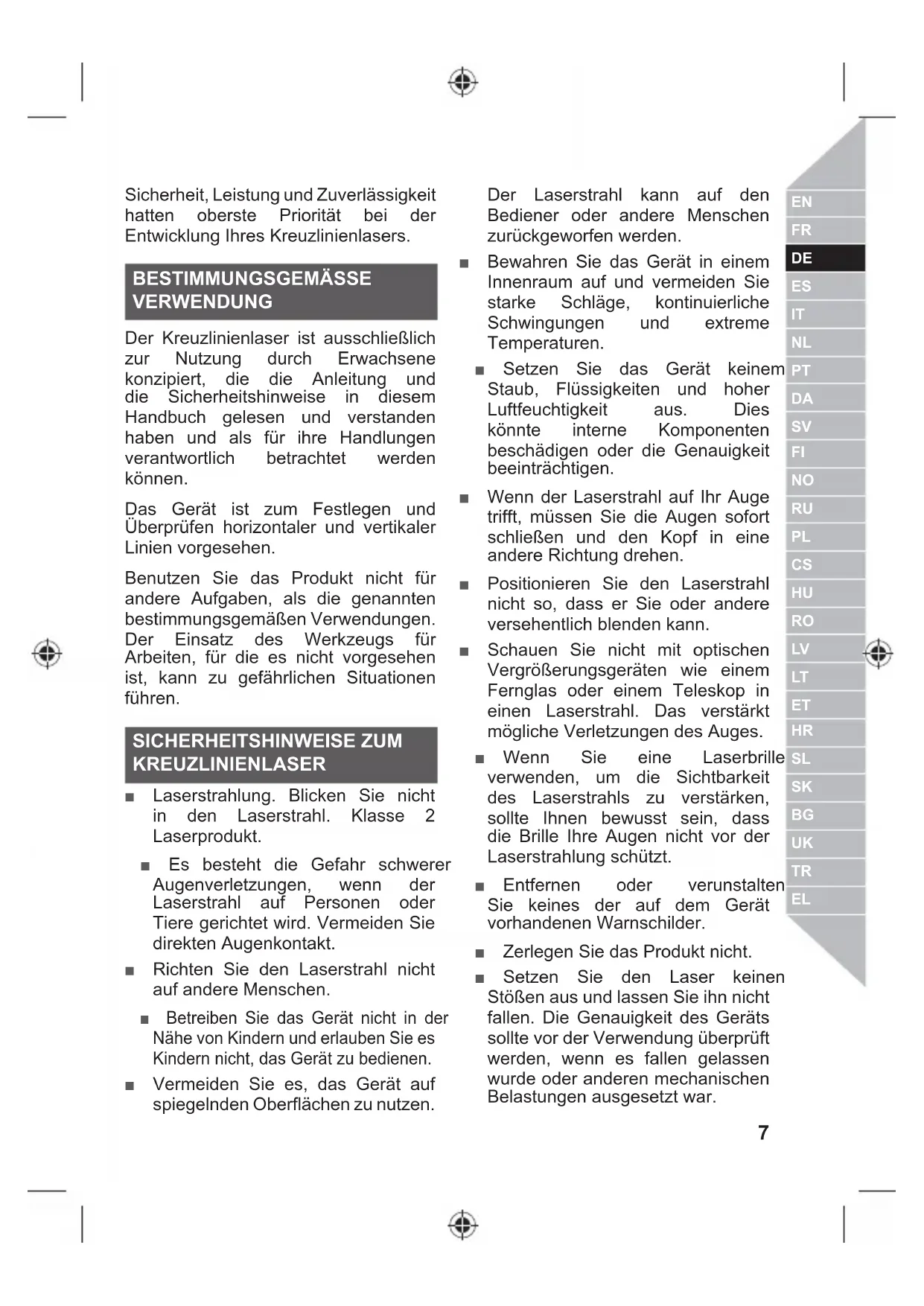

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Kreuzlinienlasers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Kreuzlinienlaser ist ausschließlich zur Nutzung durch Erwachsene konzipiert, die die Anleitung und die Sicherheitshinweise in diesem Handbuch gelesen und verstanden haben und als für ihre Handlungen verantwortlich betrachtet werden können.

Das Gerät ist zum Festlegen und Überprüfen horizontaler und vertikaler Linien vorgesehen.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen. Der Einsatz des Werkzeugs für Arbeiten, für die es nicht vorgesehen ist, kann zu gefährlichen Situationen führen.

SICHERHEITSHINWEISE ZUM KREUZLINIENLASER

■ Laserstrahlung. Blicken Sie nicht in den Laserstrahl. Klasse 2 Laserprodukt.

Es besteht die Gefahr schwerer Augenverletzungen, wenn der Laserstrahl auf Personen oder Tiere gerichtet wird. Vermeiden Sie direkten Augenkontakt.

■ Richten Sie den Laserstrahl nicht auf andere Menschen.

■ Betreiben Sie das Gerät nicht in der Nähe von Kindern und erlauben Sie es Kindern nicht, das Gerät zu bedienen.

■ Vermeiden Sie es, das Gerät auf spiegelnden Oberflächen zu nutzen.

Der Laserstrahl kann auf den Bediener oder andere Menschen zurückgeworfen werden.

■ Bewahren Sie das Gerät in einem Innenraum auf und vermeiden Sie starke Schläge, kontinuierliche Schwingungen und extreme Temperaturen.

■ Setzen Sie das Gerät keinem Staub, Flüssigkeiten und hoher Luftfeuchtigkeit aus. Dies könnte interne Komponenten beschädigen oder die Genauigkeit beeinträchtigen.

■ Wenn der Laserstrahl auf Ihr Auge trifft, müssen Sie die Augen sofort schließen und den Kopf in eine andere Richtung drehen.

■ Positionieren Sie den Laserstrahl nicht so, dass er Sie oder andere versehentlich blenden kann.

■ Schauen Sie nicht mit optischen Vergrößerungsgeräten wie einem Fernglas oder einem Teleskop in einen Laserstrahl. Das verstärkt mögliche Verletzungen des Auges.

■ Wenn Sie eine Laserbrille verwenden, um die Sichtbarkeit des Laserstrahls zu verstärken, sollte Ihnen bewusst sein, dass die Brille Ihre Augen nicht vor der Laserstrahlung schützt.

■ Entfernen oder verunstalten Sie keines der auf dem Gerät vorhandenen Warnschilder.

■ Zerlegen Sie das Produkt nicht.

- Setzen Sie den Laser keinen Stößen aus und lassen Sie ihn nicht fallen. Die Genauigkeit des Geräts sollte vor der Verwendung überprüft werden, wenn es fallen gelassen wurde oder anderen mechanischen Belastungen ausgesetzt war.

■ Betreiben Sie das Gerät nicht in explosiven Bereichen oder extremen Umgebungen.

1. Ausgangsfenster für den Laserstrahl
2. Selbstnivellierende LED-Anzeige
3. Ein-/Ausschalter
4. Klappe des Batteriefachs
5. 1/4"-Dreibeinhalterung
6. Akku
7. Klemme

SELBSTNIVELLIERENDE LED-ANZEIGE

LED Anzeige	Erläuterung
Grün Die Selbstnivellierung ist abgeschlossen.
Rot Die Selbstnivellierung ist fehlgeschlagen; die Laserlinie blinkt. Stellen Sie das Gerät in eine horizontale Position von +/-3°.

WARTUNG UND PFLEGE

■ Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.
■ Alle Reparaturen sollten zur besseren Sicherheit und Zuverlässigkeit von einem

8 | Deutsch

autorisierten Kundendienst durchgeführt werden.

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Laserstrahl der Klasse 2. Nicht in den Strahl blicken.

Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

Hinweis

Nicht in den Strahl blicken.

PRODUKT-SPEZIFIKATIONEN

Kreuzlinienlaser
Modell RBCLLG1 RBCLLR1
Präzision ±0,5 mm/m ±0,5 mm/m
Laser-Wellenlänge 520nm ± 10nm 635nm ± 5nm
Öffnungswinkel >100° >100°
Farbe Grün Rot
Arbeitsbereich 15 m 10 m
Laserklasse 2, <1mW 2, <1mW
Projektion Kreuzlinie Kreuzlinie
Selbstnivellierungszeit	2s ~ 5s	2s ~ 5s
Selbstnivellierungswinkel	± 3°	± 3°
Betriebszeit	6 h	24 h
Batterietechnologie	2 x AA LR6 Alkaline	2 x AA LR6 Alkaline
Betriebsspannung	2 x 1,5V	2 x 1,5V
Betriebstemperatur 0°C ~ 40°C 0°C ~ 40°C
Lagertemperatur	-20°C ~ 70°C	-20°C ~ 70°C
Abmessungen	L69 x W63 x H72 mm	L69 x W63 x H72 mm

Werkbereik 15 m 10 m

Laserklasse 2, <1mW 2, <1mW

LÄR KÄNNA DIN PRODUKT

Se sidan 81.

TECHNICKÉ ÚDAJE PRODUKTU

Křížový laser

ÜRÜN ÜZERINDEKI SEMBOLLER

V Volt

Güvenlik ikazı

Doğru akım

CE uygunluğu

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für dieses Produkt die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginnt mit dem Datum des Kaufs. Dieses Datum muss durch eine Rechnung oder einen anderen Kaufbeleg dokumentiert werden. Dieses Produkt wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw. kommerziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den oben genannten Zeitraum hinaus zu verlängern, indem der Verbraucher die Registrierung auf der Website www.ryobitools.eu durchführt. Die Berechtigung der Werkzeuge für die Garantieverlängerung ist deutlich im Geschäft und/oder auf der Verpackung beschrieben und in der Produktdokumentation erwähnt. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdatum registrieren. Der Verbraucher kann das Gerät zwecks Garantieverlängerung in seinem Wohnsitzland/Heimatland registrieren, wenn dieses Land auf dem Online-Registrierungsformular aufgeführt und die Option gültig ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieverlängerung.

3. Die Garantie deckt alle Defekte des Geräts während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschränkt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerät fehlerhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

–Schäden am Gerät, die auf unkorrekte Wartung zurückzuführen sind –Geräte, an denen Veränderungen vorgenommen wurden

- Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unleserlich gemacht, verändert oder entfernt wurde -Schäden durch Nichtbeachtung der Bedienungsanleitung -nicht-CE-zertifizierte Geräte

- Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techtronic Industries Reparaturversuche vorgenommen wurden - Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Frequenz) angeschlossen wurden

- Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe -normaler Verschleiß von Ersatzteilen -unangemessene Nutzung, Überlastung des Geräts -Nutzung nicht genehmigter Zubehörteile oder Ersatzteile

- mit dem Gerät gelieferte oder separat erworbene Zubehörteile. Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf Schraubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen - Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleißerscheinungen unterworfen sind, einschließlich aber nicht beschränkt auf: Service- und Wartungssätze, Kohlebürsten, Lager, Spannfutter, SDS-Bohreraufnahme /Bit-Adapter, Netzkabel, Zusatzhandgriff, Transportkoffer, Schleifteller, Staubbeutel, Staubabsaugrohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

1. Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden Liste aufgeführt. In einigen Ländern sendet Ihr RYOBI-Händler vor Ort das Gerät an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation sollte das Gerät sicher verpackt sein, ohne gefährliche Inhalte wie Benzin, und es sollte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

2. Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Hieraus ergibt sich weder eine Garantieverlängerung noch der Beginn eines neuen Garantiezeitraums. Die ausgetauschten Ersatzteile oder Werkzeuge gehen in unser Eigentum über. In einigen Ländern müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihre gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.

3. Diese Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, der Türkei und Russland. Bitte wenden Sie sich außerhalb dieser Gebiete an Ihren autorisierten RYOBI-Händler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.ryobitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in Ihrer Nähe zu finden.

DE RYOBI ist ein Markenzeichen von Ryobi Limited und wird in Lizenz verwendet.
