Termék típusa	Keresztező vonalas lézerszint
Márka	RYOBI
Modell	RBCLLR1
Sugár színe	Piros (635 nm)
Lézerosztály	2, < 1 mW
Pontosság	± 0,5 mm/m
Működési távolság	10 m
Vetítés	Keresztező vonalak (vízszintes és függőleges)
Automatikus szintezési szög	± 3°
Automatikus szintezési idő	2 s ~ 5 s
Vetítési szög	> 100°
Tápellátás	2 db AA LR6 (lúgos) elem, egyenként 1,5 V
Üzemidő	24 óra (lúgos elemekkel)
Méretek (H x Sz x M)	69 x 63 x 72 mm
Üzemi hőmérséklet	0 °C – 40 °C
Tárolási hőmérséklet	-20 °C – 70 °C
Rögzítés	1/4" állványcsatlakozó, szorítóbilincs
LED jelző	Zöld: szintezés befejeződött; Piros: hiba, helyezze ±3°-on belülre
Karbantartás és tisztítás	Tisztítsa tiszta ruhával; kerülje az oldószereket
Biztonság	2. osztályú lézer: ne nézzen közvetlenül a sugárba; kerülje a szem érintkezését
Alkatrészek és javíthatóság	Javítás kizárólag hivatalos szervizben; ne szerelje szét
Garancia	24 hónap, online regisztrációval 30 napon belül meghosszabbítható

Gyakran ismételt kérdések - RBCLLR1 RYOBI

Hogyan kapcsoljam be a RYOBI RBCLLR1 lézerszintet?

Használja a készüléken található be-/kapcsoló gombot. A LED jelzőnek zöldre kell váltania, amint az automatikus szintezés befejeződött.

Mit tegyek, ha a LED jelző pirosan villog?

A piros az automatikus szintezés hibáját jelzi. Helyezze a készüléket vízszintes felületre, legfeljebb ±3°-os dőléssel, és próbálja újra.

Mekkora az RBCLLR1 lézer pontossága?

A pontosság ±0,5 mm/m, ami azt jelenti, hogy maximális eltérés 0,5 mm méterenként.

Milyen típusú elemeket használjak, és mennyi az üzemidő?

Használjon két AA LR6 lúgos elemet (egyenként 1,5 V). Az üzemidő körülbelül 24 óra folyamatos használat mellett.

Hogyan tisztítsam a lézerszintet?

Törölje le a szennyeződéseket tiszta, száraz ruhával. Ne használjon oldószereket, mert károsíthatják a műanyag részeket.

Veszélyes a lézer a szemre?

Igen, ez egy 2. osztályú lézer. Soha ne nézzen közvetlenül a sugárba, és kerülje, hogy emberek vagy állatok felé irányítsa. Ha szembe kerül, azonnal csukja be a szemét és fordítsa el a fejét.

Használhatom a lézerszintet kültéren?

Igen, de a hatótáv 10 méter. Erős fényben a sugár kevésbé látható. Használhat speciális lézer szemüveget (nem tartozék) a láthatóság javítására.

Hogyan állítsam vissza az automatikus szintezést?

Kapcsolja ki, majd be a készüléket. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a felület stabil és a szintezési tartományon belül van (±3°).

Mennyi a garancia időtartama, és hogyan hosszabbítható meg?

A garancia 24 hónap. Meghosszabbíthatja, ha regisztrálja a szerszámot a www.ryobitools.eu oldalon a vásárlástól számított 30 napon belül.

Hol találok hivatalos szervizt?

Tekintse meg a hivatalos szervizek listáját a http://fr.ryobitools.eu/header/service-and-support/service-agents oldalon, vagy lépjen kapcsolatba a RYOBI viszonteladójával.

HASZNÁLATI ÚTMUTATÓ RBCLLR1 RYOBI

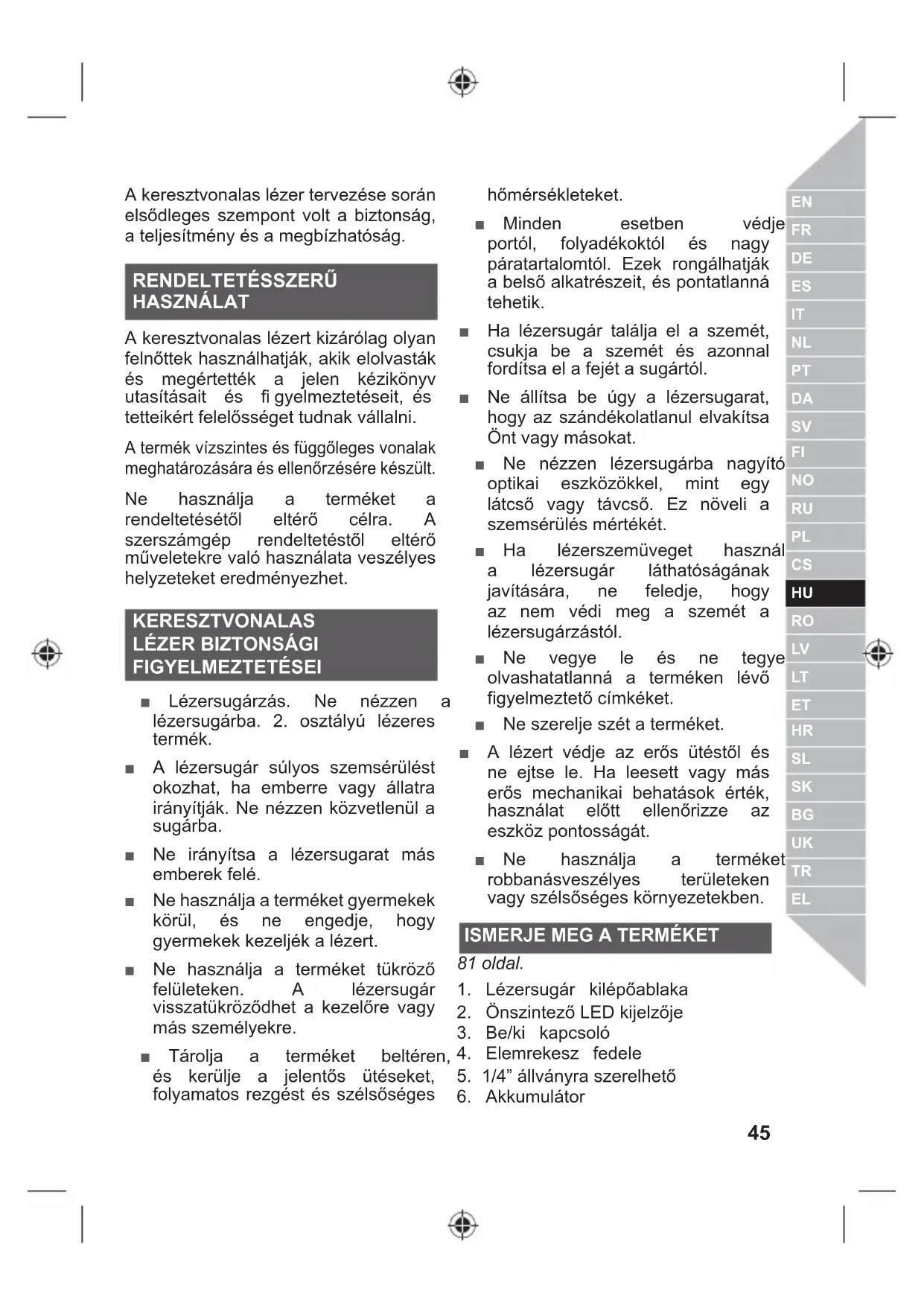

A keresztvonalas lézer tervezése során elsődleges szempont volt a biztonság, a teljesítmény és a megbízhatóság.

RENDELTETÉSSZERÜ HASZNÁLAT

A keresztvonalas lézert kizárólag olyan felnőttek használhatják, akik elolvasták és megértették a jelen kézikönyv utasításait és fi gyelmeztetéseit, és tetteikért felelősséget tudnak vállalni.

A termék vízszintes és függőleges vonalak meghatározására és ellenőrzésére készült.

Ne használja a terméket a rendeltetésétől eltérő célra. A szerszámgép rendeltetéstől eltérő műveletekre való használata veszélyes helyzeteket eredményezhet.

KERESZTVONALAS LÉZER BIZTONSÁGI FIGYELMEZTETÉSEI

■ Lézersugárzás. Ne nézzen a lézersugárba. 2. osztályú lézeres termék.

A lézersugár súlyos szemsérülést okozhat, ha emberre vagy állatra irányítják. Ne nézzen közvetlenül a sugárba.
■ Ne irányítsa a lézersugarat más emberek felé.
■ Ne használja a terméket gyermekek körül, és ne engedje, hogy gyermekek kezeljék a lézert.
■ Ne használja a terméket tükröző felületeken. A lézersugár visszatükröződhet a kezelőre vagy más személyekre.
■ Tárolja a terméket beltéren, és kerülje a jelentős ütéseket, folyamatos rezgést és szélsőséges

hőmérsékleteket.

■ Minden esetben védje portól, folyadékoktól és nagy páratartalomtól. Ezek rongálhatják a belső alkatrészeit, és pontatlanná tehetik.

■ Ha lézersugár találja el a szemét, csukja be a szemét és azonnal fordítsa el a fejét a sugártól.
■ Ne állítsa be úgy a lézersugarat, hogy az szándékolatlanul elvakítsa Önt vagy másokat.

■ Ne nézzen lézersugárba nagyító optikai eszközökkel, mint egy látcső vagy távcső. Ez növeli a szemsérülés mértékét.
■ Ha lézerszemüveget használ a lézersugár láthatóságának javítására, ne feledje, hogy az nem védi meg a szemét a lézersugárzástól.
■ Ne vegye le és ne tegye olvashatatlanná a terméken lévő figyelmeztető címkéket.
■ Ne szerelje szét a terméket.
A lézert védje az erős ütéstől és ne ejtse le. Ha leesett vagy más erős mechanikai behatások érték, használat előtt ellenőrizze az eszköz pontosságát.
■ Ne használja a terméket robbanásveszélyes területeken vagy szélsőséges környezetekben.

ISMERJE MEG A TERMÉKET

81 oldal.

1. Lézersugár kilépőablaka
2. Önszintező LED kijelzője
3. Be/ki kapcsoló
4. Elemrekesz fedele
5. 1/4" állványra szerelhető
6. Akkumulátor

7. Bilincs

ÖNSZINTEZŐ LED KIJELZŐJE

LED jelzőlámpa	Magyarázat
Zöld Önszintezés befejeződött.
Piros Az önszintezés nem sikerült; a lézervonal villog. Tegye a terméket vízszintes (+/- 3°) helyzetbe

KARBANTARTÁS

A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A kereskedelmi forgalomban kapható oldószerek rongáló hatással vannak a műanyagból készült elemek többségére. A por és egyéb szennyeződések stb. tisztítására használjon egy tiszta ruhadarabot.

A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

SZIMBÓLUMOK A TERMÉKEN

V Volt

Biztonsági fi gyelmeztetés

Egyenáram

CE megfelelőség

Eurázsiai megfelelőségi jelzés

Ukrajnai megfelelőségi nyilatkozat

A gép bekapcsolása elött figyelmesen olvassa el az útmutatót.

1. osztályú lézersugár. Ne nézzen közvetlenül a lézersugárba.

A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehetőség. Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Megjegyzés

Ne nézzen közvetlenül a lézersugárba.

TERMÉK MÜSZAKI ADATAI

Keresztvonalas lézer

Típus RBCLLG1 RBCLLR1

Pontosság ±0.5 mm/m ±0.5 mm/m

Lézer hullámhossza 520nm ± 10nm 635nm ± 5nm

Kilépési szög >100° >100°

Szín Zöld Piros

Üzemi tartomány 15 m 10 m

Lézer osztálya 2, <1mW 2, <1mW

Kivetítés	Keresztvonal	Keresztvonal
Önszintezési idő	2s ~ 5s	2s ~ 5s
Önszintezési szög	± 3°	± 3°
Működési idő	6 h	24 h
Akkumulátor technológiája	2 x AA LR6 Alkaline	2 x AA LR6 Alkaline
Hálózati feszültség	2 x 1.5V	2 x 1.5V
Működési hőmérséklet tartománya	0°C ~ 40°C	0°C ~ 40°C
Tárolási hőmérséklet tartománya	-20°C ~ 70°C	-20°C ~ 70°C
Méretek	L69 x W63 x H72 mm	L69 x W63 x H72 mm

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az alábbi garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék vásárlásának napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionális vagy kereskedelmi használat esetén a garancia nem érvényes.

2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. Az áruházakban, a csomagoláson, illetve a termék dokumentációjában egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. A végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs ürlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.

3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. A garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket nem megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

4. a terméket a nem megfelelő karbantartás következtében ért károsodásra
   -megváltoztatott vagy átalakított termékre

5. olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
   -a használati utasítás be nem tartásából eredő kárra
   -CE jelöléssel nem rendelkező termékekre

- olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerösségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

- külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra

-a cserélhető alkatrészek természetes kopására és elhasználódására

-a szerszám helytelen használatára, túlterhelésére

-nem jóváhagyott tartozékok és alkatrészek használatára

• A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárak, csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

• A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítők, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütöműves csavarbehajtó gép csapszege és rugója stb.

• A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását a RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával együtt küldje el a RYOBI szervizbe.

• A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban a szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.

• Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, hogy milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.
