NÁVOD K OBSLUZE RBCLLR1 RYOBI

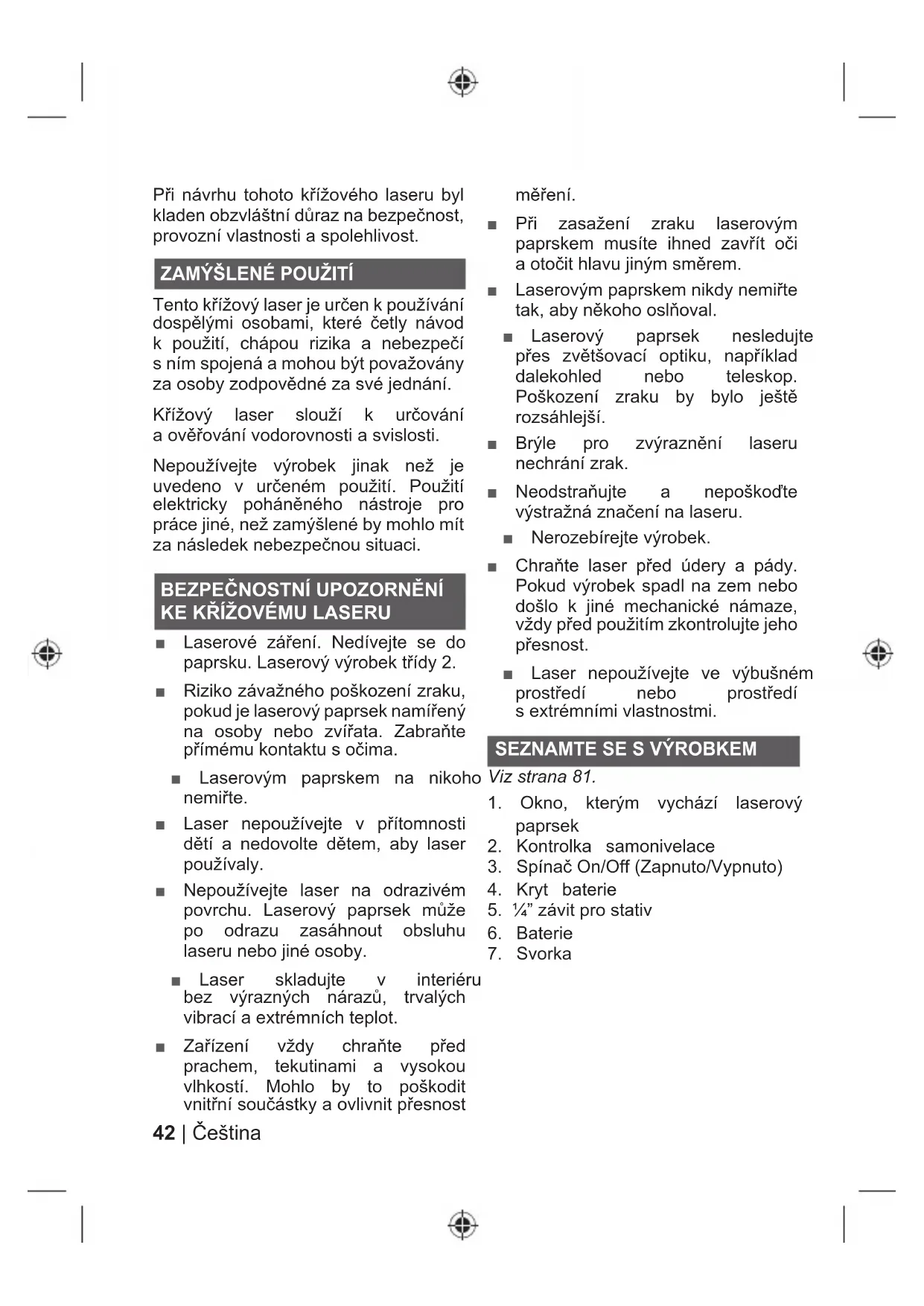

Při návrhu tohoto křížového laseru byl kladen obzvláštní důraz na bezpečnost, provozní vlastnosti a spolehlivost.

ZAMÝŠLENÉ POUŽITÍ

Tento křížový laser je určen k používání dospělými osobami, které četly návod k použití, chápou rizika a nebezpečí s ním spojená a mohou být považovány za osoby zodpovědné za své jednání.

Křížový laser slouží k určování a ověřování vodorovnosti a svislosti.

Nepoužívejte výrobek jinak než je uvedeno v určeném použití. Použití elektricky poháněného nástroje pro práce jiné, než zamýšlené by mohlo mít za následek nebezpečnou situaci.

BEZPEČNOSTNÍ UPOZORNĚNÍ KE KŘÍŽOVÉMU LASERU

■ Laserové záření. Nedívejte se do paprsku. Laserový výrobek třídy 2.
Riziko závažného poškození zraku, pokud je laserový paprsek namířený na osoby nebo zvířata. Zabraňte přímému kontaktu s očima.
■ Laserovým paprskem na nikoho nemiřte.
■ Laser nepoužívejte v přítomnosti dětí a nedovolte dětem, aby laser používaly.
Nepoužívejte laser na odrazivém povrchu. Laserový paprsek může po odrazu zasáhnout obsluhu laseru nebo jiné osoby.
■ Laser skladujte v interiéru bez výrazných nárazů, trvalých vibrací a extrémních teplot.
■ Zařízení vždy chraňte před prachem, tekutinami a vysokou vlhkostí. Mohlo by to poškodit vnitřní součástky a ovlivnit přesnost

42 | Čeština

měření.

■ Při zasažení zraku laserovým paprskem musíte ihned zavřít oči a otočit hlavu jiným směrem.
■ Laserovým paprskem nikdy nemiřte tak, aby někoho oslňoval.
■ Laserový paprsek nesledujte přes zvětšovací optiku, například dalekohled nebo teleskop. Poškození zraku by bylo ještě rozsáhlejší.
■ Brýle pro zvýraznění laseru nechrání zrak.
■ Neodstraňujte a nepoškod'te výstražná značení na laseru.

■ Nerozebírejte výrobek.

• Chraňte laser před údery a pády. Pokud výrobek spadl na zem nebo došlo k jiné mechanické námaze, vždy před použitím zkontrolujte jeho přesnost.
  ■ Laser nepoužívejte ve výbušném prostředí nebo prostředí s extrémními vlastnostmi.

SEZNAMTE SE S VÝROBKEM

Viz strana 81.

1. Okno, kterým vychází laserový paprsek
2. Kontrolka samonivelace
3. Spínač On/Off (Zapnuto/Vypnuto)
4. Kryt baterie
5. 14 " závit pro stativ
6. Baterie
7. Svorka

KONTROLKA SAMONIVELACE

LEDukazatel	Vysvětlení
Zelená Samonivelace je úspěšně provedena.
Červená Samonivelace se nezdařila; laserové linky blikají. Laser umístěte do vodorovné polohy s tolerancí ± 3^ .

ÚDRŽBA

Vyhněte se používání rozpouštědel, když čistíte plastové díly. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu apod. používejte čistý hadr.
■ Pro lepší bezpečnost a bezporuchovost by mělo opravy provádět pověřené autorizované servisní středisko.

SYMBOLY NA VÝROBKU

Bezpečnostní výstraha

V Napětí

Stejnosměrný proud

Shoda CE

Euroasijská značka shody

Ukrajinská značka shody

Před spuštěním přístroje si řádně přečtěte pokyny.

Laserový paprsek třídy 2. Nikdy se nedívejte přímo do laserového paprsku.

Odpad elektrických výrobků se nesmí likvidovat v domovním odpadu. Recyklujte prosím na sběrných místech. Ptejte se u místních úřadů nebo prodejce na postup při recyklaci.

SYMBOLY POUŽITÉ V NÁVODU

Poznámka

Nikdy se nedívejte přímo do laserového paprsku.

Přesnost ±0,5 mm/m ±0,5 mm/m

Vlnová délka laserového paprsku 520nm ± 10nm 635nm ± 5nm

Úhel rozmítání paprsku >100° >100°

Barva Zelená Červená

Provozní dosah 15 m 10 m

Třída laseru 2, <1mW 2, <1mW

Projekce Linky do kříže Linky do kříže

Doba samonivelace 2s \~ 5s 2s \~ 5s

Samonivelační úhel ± 3° ± 3°

Provozní doba 6 h 24 h

Druh baterie 2 x AA LR6 Alkaline 2 x AA LR6 Alkaline

Napájecí napětí 2 x 1,5V 2 x 1,5V

Rozsah provozních teplot 0°C \~ 40°C 0°C \~ 40°C

Rozsah skladovacích teplot -20°C \~ 70°C -20°C \~ 70°C

Rozměry L69 x W63 x H72 mm L69 x W63 x H72 mm

■ Výstražné štítky umiestnené na výrobku neodstraňujte ani nepoškodzujte.
■ Produkt nerozoberajte.

Vyhýbajte sa použitiu rozpúšťadiel pri čistení plastových častí. Večina plastičnih materialov je občutljiva na različne vrste komercialno dostopnih topil in jih z njihovo uporabo lahko poškodujemo. Na odstránenie špiny, uhlíkového prachu a pod. použite čisté tkaniny.
■ Pre vyššiu bezpečnost' a spoľahlivost' sa musia všetky opravy vykonávat' v autorizovanom servisnom centre.

SYMBOLY NA PRODUKTE

Bud'te ostražití

V Napätie

Jednosmerný prúd

Zhoda CE

Euroázijská značka zhody

Ukrajinské označenie zhody

Uhol záberu >100° >100°

Kromě zákonných práv vyplývajících z koupě výrobku se na tento výrobek vztahuje také níže uvedené záruka.

1. Záruční doba pro spotřebitele je 24 měsíců a začíná datem nákupu výrobku. Datum musí být zaznamenáno na faktuře nebo jiném dokladu o koupi. Tento výrobek je navržen a určen pouze pro soukromé účely spotřebitelů. Záruka se tedy nevztahuje na profesionální nebo komerční využití výrobku.
2. U některých elektrických nástrojů (AC/DC) je možné záruční dobu prodloužit. K tomu je nutná registrace na stránkách www.ryobitools.eu. Možnost prodloužené záruční doby výrobku je jasně uvedena v prodejnách, popř. na obalech nebo v dokumentech o výrobku. Koncový uživatel musí svůj nový nástroj zaregistrovat online do 30 dnů od data nákupu. Koncový uživatel se může k prodloužené záruční době zaregistrovat v zemi trvalého pobytu, pokud je tato uvedena na internetovém registračním formuláři u výrobku, kde je tato možnost dostupná. Koncoví uživatelé musí dále souhlasit s uložením osobních údajů, která musí zadat na internetu, a přijmout obchodní podmínky. E-mail s potvrzením registrace a původní faktura s datem koupě poslouží jako důkaz o prodloužené záruce.
3. Záruka se vztahuje na veškeré vady na výrobku v rámci záruční doby způsobené výrobními vadami nebo vadami materiálu v době koupě. Záruka je omezena na opravu, popřípadě výměnu a nezahrnuje žádné další povinnosti, včetně mimo jiné vedlejších či následných odškodnění. Záruka neplatí při použití výrobku k nevhodným účelům, v rozporu s uživatelskou příručkou nebo při nesprávném zapojení. Záruka se nevztahuje na:

–veškeré škody na výrobku způsobené nesprávnou údržbou

–veškeré produkty, které byly pozměněny nebo upraveny

– veškeré produkty, kde byly původní identifikační prvky (obchodní značka, sériové číslo) poničeny, pozměněny nebo odstraněny

–veškeré škody způsobené nedodržováním pokynů uživatelské příručky

-veškeré produkty bez CE certifikace

– veškeré produkty, které se pokusil opravit nekvalifikovaný odborník nebo opravy bez předchozího svolení společnosti Techtronic Industries.

– veškeré produkty zapojené do nesprávného elektrického zdroje (proud, napětí, frekvence)

– veškeré škody způsobené externími vlivy (chemickými, fyzickými, nárazy) nebo cizími látkami

-běžné opotřebování dílů

-nevhodné použití, přetěžování nástroje

-použití neschválených příslušenství nebo dílů

– příslušenství k elektrickému nástroji poskytnuté s nástrojem nebo zakoupené samostatně. Tyto výjimky se vztahují mimo jiné na šroubovací bity, vrtáky, brusné disky, brusný papír a čepele, postranní vodicí lišty
- komponenty (díly a příslušenství) podléhající přirozenému opotřebování, včetně mimo jiné servisních sad, karbonových kartáčů, ložisek, sklíčidla, SDS nastavce na vrtací bity, napájecího kabelu, pomocné rukojeti, přepravního pouzdra, brusné desky, prachového vaku, výfukové prachové trubice, plstěných podložek, západek a pružin rázového utahováku atd.

1. K provedení servisu musí být výrobek zaslán nebo předán do autorizovaného servisního centra společnosti RYOBI, jejichž adresy jsou uvedeny podle zemí v seznamu servisních center. V některých zemích za vás výrobek pošle servisní organizaci RYOBI sám prodejce výrobku této značky. Při zasílání výrobku do servisního centra RYOBI je potřeba výrobek bezpečně zabalit bez nebezpečného obsahu jako benzín, opatřit adresou odesílatele a připojit krátký popis závady.

2. Oprava, popř. výměna v rámci této záruky je zdarma. Neznamená to prodloužení nebo začátek nové záruční lhůty. Vyměněné díly nebo nástroje přejdou do našeho vlastnictví. V některých zemích platí poštovné odesílatel. Vaše zákonná práva vyplývající z koupě tohoto nástroje zůstávají nedotčená.

3. Tato záruka platí v Evropském Společenství, Švýcarsku, Norsku, Lichtenštejnsku, Turecku, Rusku a na Islandu. Mimo tato území kontaktujte autorizovaného prodejce značky RYOBI, který zjistí, zda se na výrobek vztahuje jiná záruka.

POVĚŘENÉ SERVISNÍ STŘEDISKO

Pro nalezení nejbližšího pověřeného servisního střediska navštivte http://cz.ryobitools.eu/header/service-and-support/service-agents.

A RYOBI® GARANCIA ALKALMAZÁSÁNAK FELTÉTELEI

CS RYOBI je ochranná známka společnosti Ryobi Limited a její používaní podléhá licenci.
