Marque	Steba
Modèle	VT 5
Type de produit	Ventilateur sur pied
Débit d'air maximal	69,95 m³/min
Puissance absorbée	56,6 W
Valeur de service	1,24 (m³/min)/W
Consommation en veille	0,41 W
Niveau de puissance acoustique	60,5 dB(A)
Vitesse maximale de l'air	2,99 m/s
Nombre de vitesses	3 (I, II, III)
Minuterie	1 à 7 heures
Oscillation	Oui
Mode sommeil	Oui
Ventilation par intervalles	Oui (cycle de 60 s)
Inclinaison ajustable	Oui
Alimentation	Secteur (220-240 V ~ 50 Hz)
Matériau des pales	Plastique
Nettoyage	Chiffon humide ; grilles avec aspirateur
Sécurité	Débrancher avant nettoyage ; ne pas immerger
Pièces détachées	Grilles de sécurité, pales, écrou de sécurité
Réparabilité	Réparation par électricien qualifié
Poids	Environ 4,5 kg

FOIRE AUX QUESTIONS - VT 5 STEBA

Comment assembler le ventilateur Steba VT 5 ?

Insérez le support inférieur dans la base et fixez avec 4 vis. Vissez le support supérieur en sens horaire. Placez le treillis arrière sur l'arbre du moteur, fixez avec l'écrou de sécurité. Enfoncez les pales sur l'arbre en alignant l'encoche, puis fixez avec le verrouillage en sens antihoraire. Accrochez le treillis avant et fermez la fermeture de sécurité.

Comment nettoyer le ventilateur ?

Débranchez toujours la prise avant le nettoyage. Utilisez un chiffon humide pour l'extérieur. Pour les grilles, vous pouvez utiliser un aspirateur pour enlever la poussière. Ne plongez jamais l'appareil dans l'eau.

Comment régler la minuterie ?

Utilisez le bouton de réglage de l'heure pour sélectionner une durée de 1 à 7 heures. L'appareil s'éteindra automatiquement après le temps choisi.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que la prise est branchée et que l'interrupteur est sur une position de vitesse. Si l'appareil ne s'allume pas, vérifiez que le câble n'est pas endommagé. Pour toute panne, contactez le service après-vente ou un électricien qualifié.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 60,5 dB(A), ce qui correspond à un fonctionnement modéré, comparable à une conversation normale.

Puis utiliser le ventilateur en continu ?

Oui, vous pouvez utiliser la fonction marche en continu. Il y a également un mode ventilation par intervalles qui simule le vent naturel en alternant les vitesses toutes les 60 secondes.

Comment activer le mode sommeil ?

Le mode sommeil est accessible via la télécommande (non fournie avec tous les modèles). Consultez la notice pour plus de détails. Ce mode réduit progressivement la vitesse pour un confort optimal pendant la nuit.

Le ventilateur est-il équipé d'une oscillation ?

Oui, le Steba VT 5 dispose d'une fonction d'oscillation qui permet de diffuser l'air sur une plus grande surface. Activez-la via le bouton prévu à cet effet.

Comment démonter les pales pour le nettoyage ?

Éteignez et débranchez l'appareil. Dévissez le verrouillage des pales en sens horaire, retirez les pales, puis dévissez l'écrou de sécurité du treillis arrière. Nettoyez les pièces avec un chiffon humide et remontez en suivant les instructions inverses.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange comme les grilles, les pales ou l'écrou de sécurité sont disponibles auprès du service après-vente Steba ou chez les revendeurs agréés. Contactez-nous aux coordonnées indiquées dans la notice.

MODE D'EMPLOI VT 5 STEBA

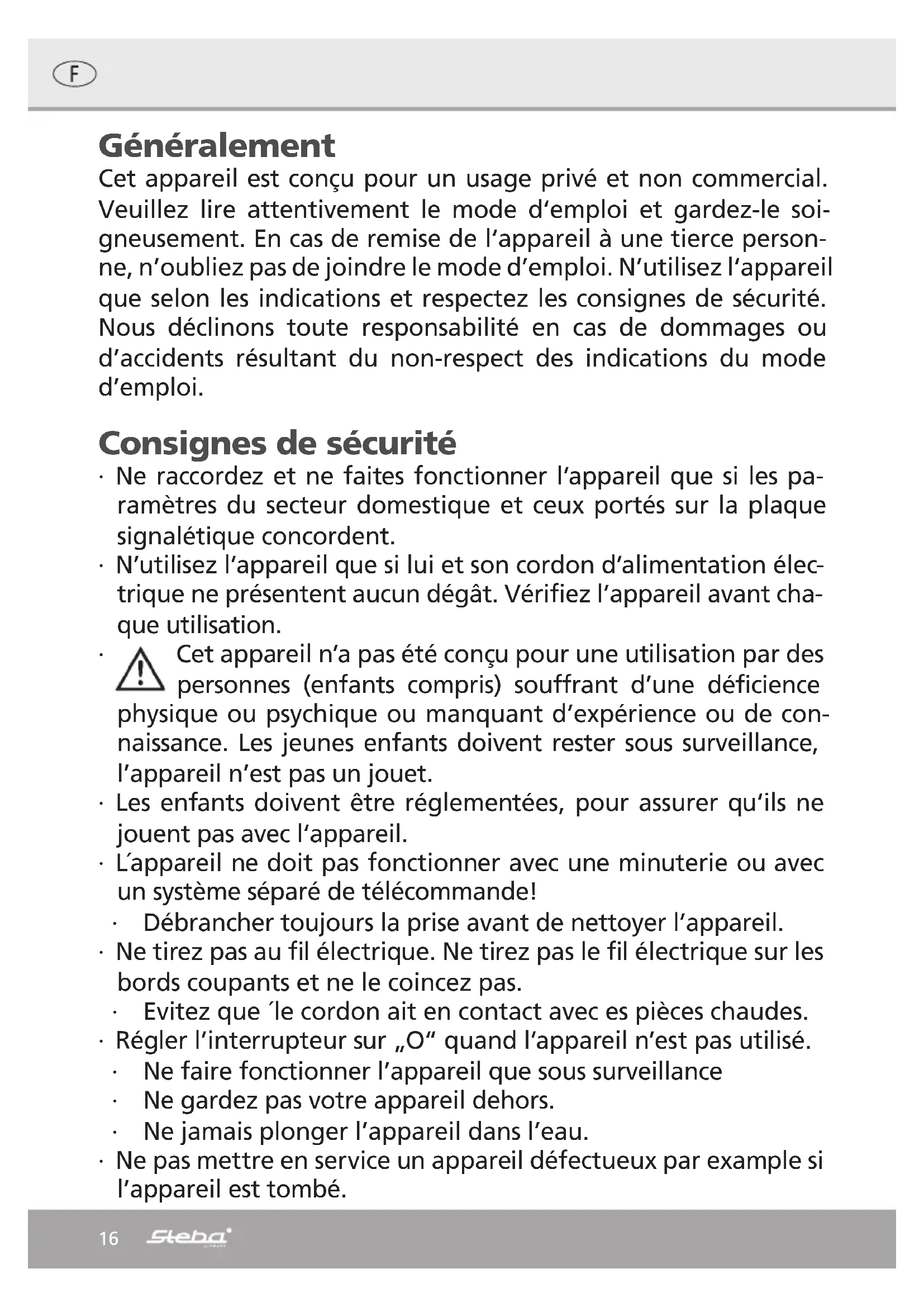

Cet appareil est conçu pour un usage privé et non commercial. Veuillez lire attentivement le mode d'emploi et gardez-le soigneusement. En cas de remise de l'appareil à une tierce personne, n'oubliez pas de joindre le mode d'emploi. N'utilisez l'appareil que selon les indications et respectez les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages ou d'accidents résultant du non-respect des indications du mode d'emploi.

Consignes de sécurité

- Ne raccordez et ne faites fonctionner l'appareil que si les paramètres du secteur domestique et ceux portés sur la plaque signalétique concordent.

- N'utilisez l'appareil que si lui et son cordon d'alimentation électrique ne présentent aucun dégât. Vérifiez l'appareil avant chaque utilisation.

Cet appareil n'a pas été conçu pour une utilisation par des personnes (enfants compris) souffrant d'une déficience physique ou psychique ou manquant d'expérience ou de connaissance. Les jeunes enfants doivent rester sous surveillance, l'appareil n'est pas un jouet.

- Les enfants doivent être réglementées, pour assurer qu'ils ne jouent pas avec l'appareil.

- L'appareil ne doit pas fonctionner avec une minuterie ou avec un système séparé de télécommande!

• Débrancher toujours la prise avant de nettoyer l'appareil.

- Ne tirez pas au fil électrique. Ne tirez pas le fil électrique sur les bords coupants et ne le coincez pas.

- Evitez que 'le cordon ait en contact avec es pièces chaudes.

- Régler l'interrupteur sur „O“ quand l'appareil n'est pas utilisé.

- Ne faire fonctionner l'appareil que sous surveillance

- Ne gardez pas votre appareil dehors.

- Ne jamais plonger l'appareil dans l'eau.

- Ne pas mettre en service un appareil défectueux par exemple si l'appareil est tombé.

- Le fabricant n'est pas responsable pour des dommages éventuels dût à un mauvais emploi, autre emploi non conforme au appareil et mode d'emploi.

Ne soufflez pas avec l'appareil sur une flamme (par ex. cheminée, bougies etc.), des bébés ou des patients. Veillez à ce que les ouvertures d'aspiration / d'évacuation ne soient pas recouvertes!

- Pendant la mârche, ne mettez jamais des choses dans le treillis.

Place de travail

• Important: Poser l'appareil sur un surface stable.
• N'installez pas l'appareil directement devant des personnes et des animaux
• Dans l'intérêt de votre santé, sélectionnez la vitesse d'air correcte
• Des objets aspirables (par ex. rideaux) se trouvent à proximité.

Avis de sécurité pour l'utilisation de l'appareil :

• Connectez uniquement l'appareil à une prise de courant de sécurité.
• Utilisez seulement l'appareil lorsque celui-ci est entièrement monté.
• Veuillez placer le câble de raccordement de sorte qu'un contact ou un débranchement involontaire durant l'utilisation puisse être exclu.
• Veuillez déconnecter le câble électrique de la prise de courant avant d'enlever l'appareil de son emplacement.
• Débranchez la fiche de secteur après l'utilisation et avant chaque nettoyage.

Nettoyage

• Avant de nettoyer l'appareil, retirez toujours la fiche de la prise de courant.
  • Pour son nettoyage, utilisez un chiffon humide.
• Quand la grille d'aération est poussiéreuse, on peut la nettoyer avec un aspirateur.

Montage

Avant le montage ou le démontage du ventilateur l'appareil doit être éteint toujours!

ouverture espace support inférieur base vis et rondelle en sens horaire support supérieure filetage Fig. 1 Fig. 2

Montage de la base et du support

1. Insérez le support inférieur dans l'ouverture prévue dans la base. Fixez le support avec 4 vis à la base (Fig. 1).
2. Après, insérez le support supérieure sur le support inférieur et vissez en sens horaire (Fig. 2).

verrouillage de pales de ventilateur fermeture de sécurité pales de ventilateur écrou de sécurité treillis de sécurité arbre avec boulon arbre de moteur Revêtement du moteur Fig. 3

Montage des pales des ventilateurs et des treillis de sécurité

1. Détachez le verrouillage des pales de ventilateur et l'écrou de sécurité de l'arbre de moteur. Placez le treillis de sécurité arrière sur l'arbre avec le boulon. Attacher le treillis de sécurité avec l'écrou de sécurité sur le bloc moteur (Fig. 3).

2. Appuyez les pales de ventilateur sur l'arbre du moteur et ajuster l'échancrure sur le fond de pales sur l'arbre avec le boulon. Fixez les pales de ventilateur avec le verrouillage des pales de ventilateur. Le verrouillage doit être vissé dans le sens antihoraire. Vérifiez avec un tournant léger, que les pales peuvent se bouger librement.

3. Ouvrez la fermeture de sécurité et desserrer la vis au bas de treillis de sécurité avant. Accrochez le treillis de sécurité avant au-dessus de treillis de sécurité arrière. Appuyez le treillis avant contre le treillis arrière et fermer la fermeture de sécurité. Serrez la vis.

Fonctionnement

ON/OFF

L'appareil commence avec un débit d'air lent. Les symboles I et éclairent.

Ce bouton permet de régler le débit d'air:

• Niveau II – moyen
  Niveau III – rapide

L'appareil travaille en façon en continue.

Réglage de l'heure de 1 – 7 heures.

L'appareil s'éteint après le temps sélectionné.

Oscillation

Fonction

Marche en continu

Ventilation en intervalle

Ce réglage est bien pour simuler le vent naturel. Les débits d'air différents sont répétés toutes les 60 secondes jusqu'à l'expiration du temps sélectionné.

Niveau I: débit d'air bas

Niveau II: débit d'air moyen

Niveau III: débit d'air haut

Mode sommeil

Angle d'inclinaison ajustable

Exigences en matière d'informations

Steba VT 5
Description Symbole Valeur Unité
Débit d'air maximal	F	69,95	m3/min
Puissance absorbée P 56,6 W
Valeur de service	SV	1,24	(m3/min)/W
Consommation d'électricité en mode «veille» P	SB	0,41	W
Niveau de puissance acoustique	LWA	60,5	dB(A)
Vitesse maximale de l'air	c	2,99	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986(CORR.1992)
Coordonnées de contact pour tout complément d'information	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Evacuation correcte de ce produit:

Mettre les appareils usagés immédiatement au rebut.

Au sein de l'UE, ce symbole indique que le produit ne doit pas être jeté avec les déchets ménagers. Les anciens appareils contiennent des matériaux de valeur recyclables qui doivent être valorisés afin d'éviter toute atteinte à

l'environnement ou à la santé humaine due à une élimination incorrecte des déchets. Les anciens appareils doivent par conséquent être mis au rebut via des systèmes de collecte appropriés ou ramenés à cet effet au point de vente où ils ont été achetés. Les appareils seront alors confiés à un centre de recyclage des matériaux.

Élimination de l'emballage

Ne pas jeter l'emballage avec les déchets ménagers, mais avec les déchets recyclables. Jeter les emballages en papier, carton et carton ondulé aux points de collecte de vieux papiers. Les composants d'emballage en plastique et les films doivent également être jetés dans les conteneurs prévus à cet effet.

PS

PP

PE

Exemples d'identification des plastiques :

PE pour le polyéthylène, code 02 pour le PEHD, 04 pour le PEBD, PP pour le polypropylène, PS pour le polystyrène.

Service après-vente

Si, contre toute attente, l'appareil doit être confié au service après-vente, nous contacter aux coordonnées suivantes. En cas de garantie applicable, nous nous charge-ons de l'enlèvement de l'appareil. L'appareil doit être correctement emballé pour le transport.

Les paquets non affranchis ne pourront pas être pris en charge !

Attention ! Les appareils électriques doivent être réparés exclusivement par des électriens qualifiés, les réparations non conformes pouvant entraîner des conséquences graves.
