Mærke	Steba
Model	VT 5
Produkttype	Gulvventilator
Maksimal luftstrøm	69,95 m³/min
Strømforbrug	56,6 W
Serviceværdi	1,24 (m³/min)/W
Standby-forbrug	0,41 W
Lydeffektniveau	60,5 dB(A)
Maksimal lufthastighed	2,99 m/s
Antal hastigheder	3 (I, II, III)
Timer	1 til 7 timer
Svingfunktion	Ja
Søvntilstand	Ja
Intervalventilation	Ja (cyklus på 60 sekunder)
Justerbar hældning	Ja
Strømforsyning	Netspænding (220-240 V ~ 50 Hz)
Bladmateriale	Plastik
Rengøring	Fugtig klud; gitre med støvsuger
Sikkerhed	Tag stikket ud før rengøring; nedsænk ikke i vand
Reservedele	Sikkerhedsgitter, blade, sikkerhedsmøtrik
Reparerbarhed	Reparation af kvalificeret elektriker
Vægt	Cirka 4,5 kg

Ofte stillede spørgsmål - VT 5 STEBA

Hvordan samler jeg Steba VT 5 ventilatoren?

Indsæt den nederste støtte i basen og fastgør med 4 skruer. Skru den øverste støtte med uret. Placer baggitteret på motorakslen, fastgør med sikkerhedsmøtrikken. Tryk bladene på akslen ved at justere hakket, og fastgør derefter med låsen mod uret. Hæng forgitteret på og luk sikkerhedslåsen.

Hvordan rengør jeg ventilatoren?

Tag altid stikket ud før rengøring. Brug en fugtig klud til ydersiden. Til gitrene kan du bruge en støvsuger til at fjerne støv. Nedsænk aldrig apparatet i vand.

Hvordan indstiller jeg timeren?

Brug tidsindstillingsknappen til at vælge en varighed på 1 til 7 timer. Apparatet slukker automatisk efter den valgte tid.

Hvad gør jeg, hvis ventilatoren ikke virker?

Kontrollér først, at stikket er sat i, og at kontakten står i en hastighedsposition. Hvis apparatet ikke tænder, kontrollér, at ledningen ikke er beskadiget. Ved fejl, kontakt kundeservice eller en kvalificeret elektriker.

Hvad er støjniveauet for ventilatoren?

Lydeffektniveauet er 60,5 dB(A), hvilket svarer til moderat drift, sammenligneligt med en normal samtale.

Kan jeg bruge ventilatoren kontinuerligt?

Ja, du kan bruge kontinuerlig drift. Der er også en intervalventilation-tilstand, der simulerer naturlig vind ved at skifte hastigheder hvert 60. sekund.

Hvordan aktiverer jeg søvntilstanden?

Søvntilstanden er tilgængelig via fjernbetjeningen (medfølger ikke alle modeller). Se vejledningen for flere detaljer. Denne tilstand reducerer gradvist hastigheden for optimal komfort om natten.

Har ventilatoren en svingfunktion?

Ja, Steba VT 5 har en svingfunktion, der spreder luften over et større område. Aktivér den via den pågældende knap.

Hvordan afmonterer jeg bladene til rengøring?

Sluk og tag stikket ud. Skru bladlåsen af med uret, fjern bladene, og skru derefter sikkerhedsmøtrikken på baggitteret af. Rengør delene med en fugtig klud og saml igen i omvendt rækkefølge.

Hvor kan jeg finde reservedele?

Reservedele som gitre, blade eller sikkerhedsmøtrik er tilgængelige hos Steba kundeservice eller hos autoriserede forhandlere. Kontakt os på de oplysninger, der er angivet i vejledningen.

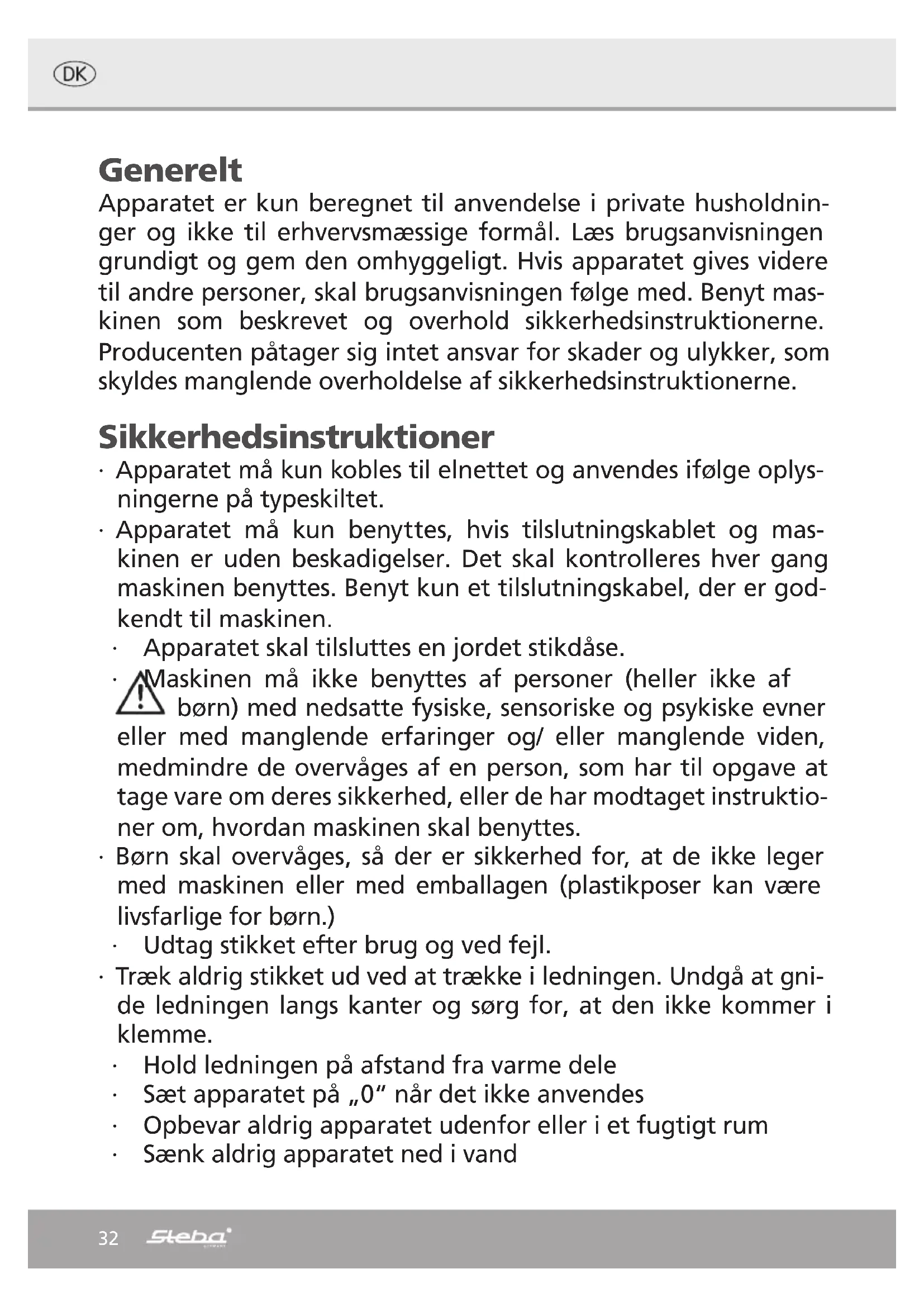

BRUGSANVISNING VT 5 STEBA

Apparatet er kun beregnet til anvendelse i private husholdninger og ikke til erhvervsmæssige formål. Læs brugsanvisningen grundigt og gem den omhyggeligt. Hvis apparatet gives videre til andre personer, skal brugsanvisningen følge med. Benyt maskinen som beskrevet og overhold sikkerhedsinstruktionerne. Producenten påtager sig intet ansvar for skader og ulykker, som skyldes manglende overholdelse af sikkerhedsinstruktionerne.

Sikkerhedsinstruktioner

• Apparatet må kun kobles til elnettet og anvendes ifølge oplysningerne på typeskiltet.
• Apparatet må kun benyttes, hvis tilslutningskablet og maskinen er uden beskadigelser. Det skal kontrolleres hver gang maskinen benyttes. Benyt kun et tilslutningskabel, der er godkendt til maskinen.
• Apparatet skal tilsluttes en jordet stikdåse.
• Maskinen må ikke benyttes af personer (heller ikke af børn) med nedsatte fysiske, sensoriske og psykiske evner eller med manglende erfaringer og/ eller manglende viden, medmindre de overvåges af en person, som har til opgave at tage vare om deres sikkerhed, eller de har modtaget instruktioner om, hvordan maskinen skal benyttes.
• Børn skal overvåges, så der er sikkerhed for, at de ikke leger med maskinen eller med emballagen (plastikposer kan være livsfarlige for børn.)
  • Udtag stikket efter brug og ved fejl.
• Træk aldrig stikket ud ved at trække i ledningen. Undgå at gni-de ledningen langs kanter og sørg for, at den ikke kommer i klemme.
• Hold ledningen på afstand fra varme dele

• Sæt apparatet på „0“ när det ikke anvendes
  • Opbevar aldrig apparatet udenfor eller i et fugtigt rum
  • Sænk aldrig apparatet ned i vand

• Benyt aldrig maskinen efter en fejlfunktion, f.eks. hvis den er faldet ned eller på anden måde blevet beskadiget.

• Producenten påtager sig intet ansvar for skader på grund af forkert anvendelse af maskinen som følge af manglende overholdelse af instruktionerne i brugsanvisningen.
• For at undgå farlige situationer må eventuelle reparationer af maskinen kun udføres af et serviceværksted.
• Apparatet må ikke betjenes med en timer eller med et separat telekontrolsystem
  Apparatet må ikke blæse I ild (f.eks. brændeovn, stearinlys m.m.), på babyer eller patioener. Vær opmærksom på, at suge- og udsugningsåbningerne ikke er tildækket.
• Når apparatet er i brug, må der ikke stikkes dele i ventilatordækslet

Rengøring

- Kabinettet kan aftørres med en fugtig klud og lidt opvaskemiddel

- Apparatet må aldrig nedsænkes i vand

- Hvid udluftningsgitteret er støvet, kan dette rengøres med en støvsuger

Sikkerhedsinstruktioner når apparatet er I brug

• Apparatet må kun tilsluttes til et beskyttende jordstik
• Brug kun apparatet i samlet tilstand

- Tilslutningskablet skal placeres så man ikke kommer til at røre det, trækker i eller kan vælte over det.

- Efter hver brug og inden hver rengøring, skal stikket udtages fra stikkontakten.

Placering

Apparatet må kun placeres på et stabilt og jævnt underlag.

Vær altid opmærksom på, at gardiner og lignende ikke er i nærheden af apparatet. Der er fare for at disse suges ind af apparatet.

- Apparatet må ikke placeres lige foran mennesker eler dyr

- Af hensyn til din sikkerhed, skal du vælge den korrekte hastighed.

Montering

Inden monteringen og demonteringen, skal apparatet være slukket!

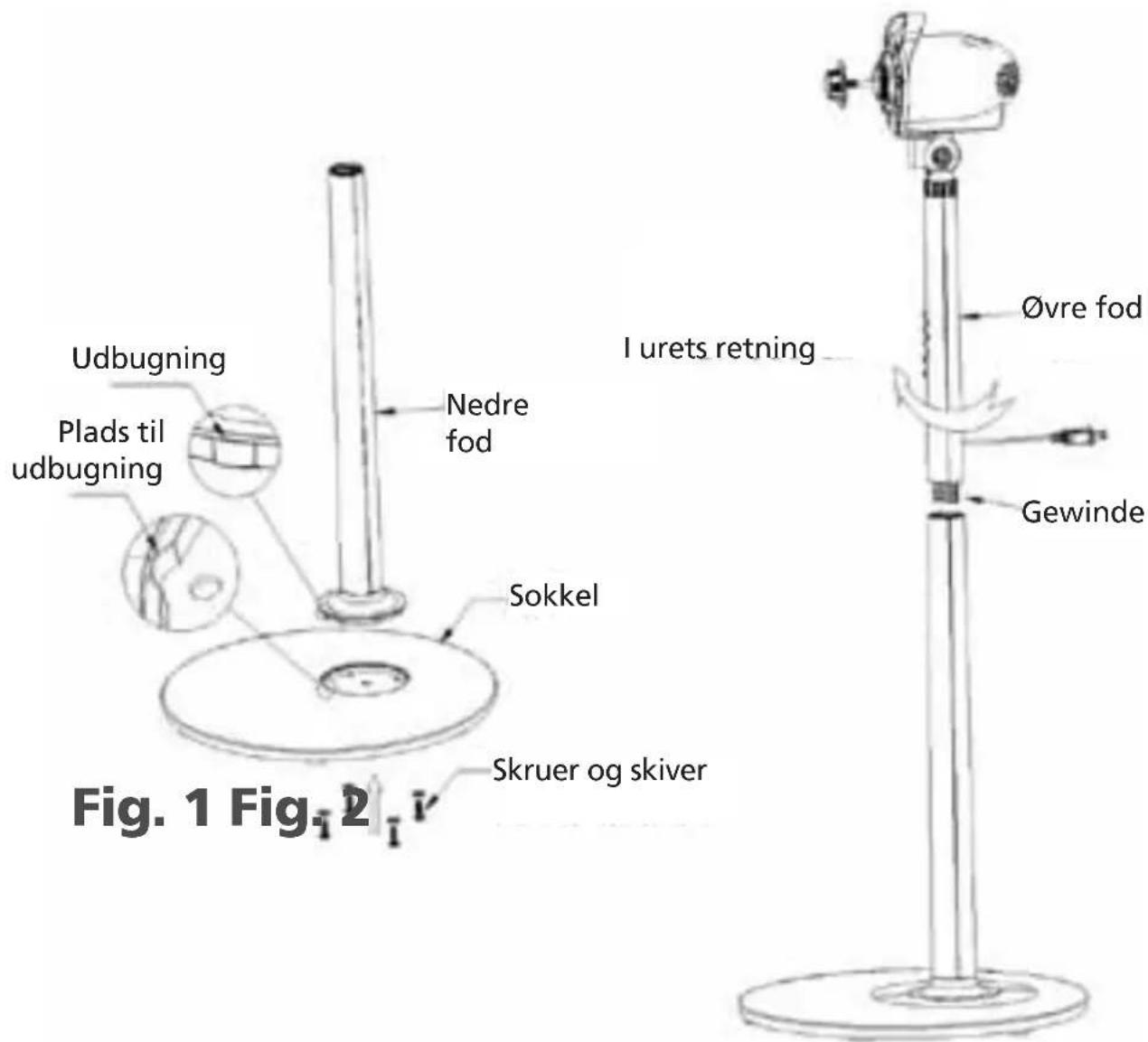

Udbugning Plads til udbugning Nedre fod Sokkel I urets retning Øvre fod Gewinde Skruer og skiver Fig. 1 Fig. 2

Montering af sokkel og foden

1. Indsæt det nederste stativ i åbningen i bunden. Fastgør foden til bunden med 4 skruer. (Fig. 1)

2. Sæt derefter den øverste fod på den nedre og drej i urets retning for at fastgøre denne. (Fig. 2)

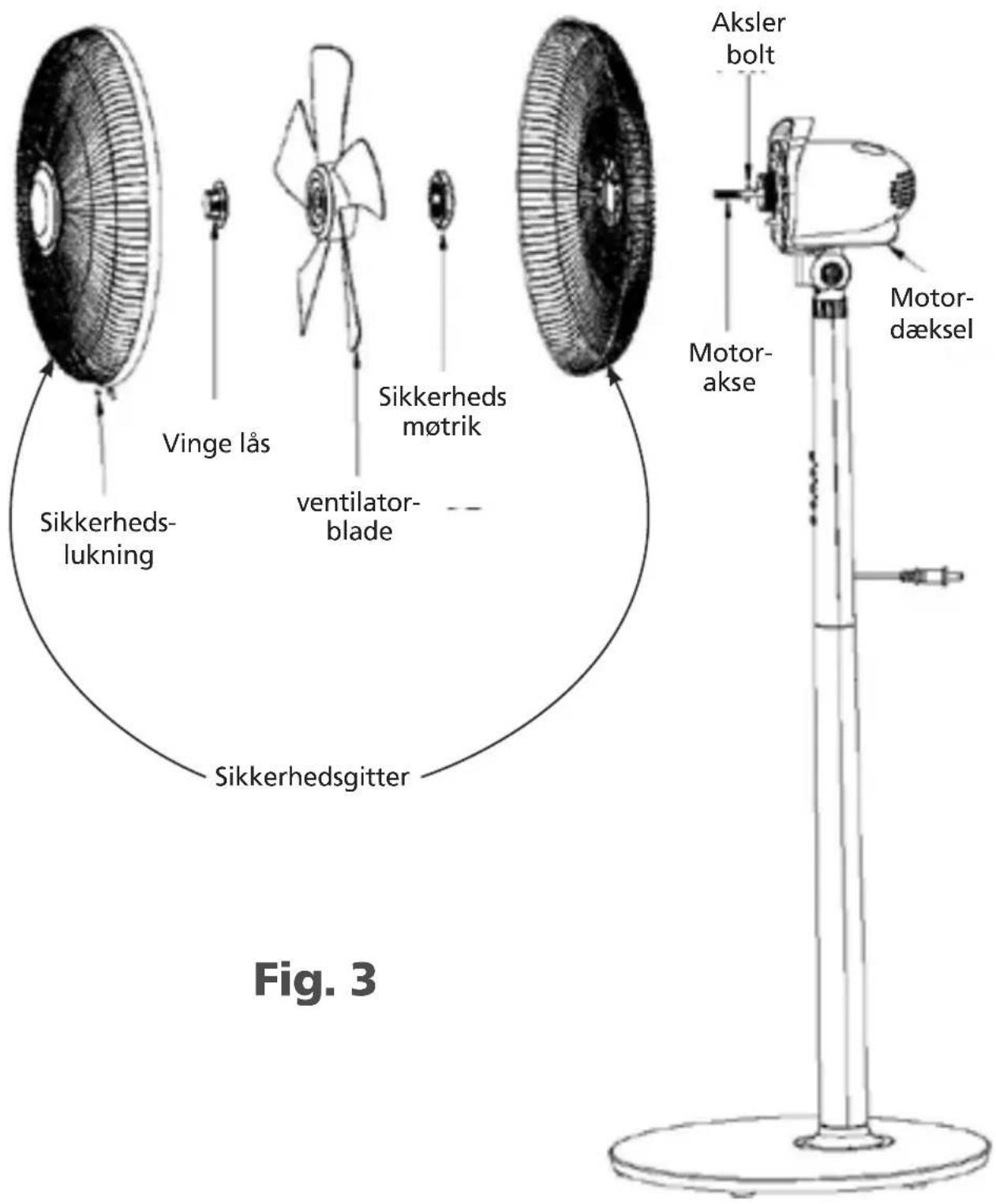

Sikkerheds-lukning Vinge lås ventilator-blade Sikkerheds-møtrik Sikkerhedsgitter Aksler bolt Motor-akse Motor-dæksel Fig. 3

Montering af vinger og sikkerhedsgitter

1. Fjern ventilatorbladet og sikkerhedsmøtrikken fra Motorakse. Sæt den bageste sikkerhedsgitter sikkert på akselbolten. Fastgør sikkerhedsgitteret til motorblokken med sikkerhedsmøtrikken (Fig. 3).

2. Tryk ventilatorbladene på motorakslen og juster spalterne på undersiden af knivene med akseltappen. Fastgør blæserbladene til ventilatorbladet. Låsen skal fastspændes helt mod uret. Ved at dreje let, skal du kontrollere, at vingerne kan bevæge sig frit.

3. Åbn sikkerhedslåsen og løsn skruen på undersiden af det forreste sikkerhedsgitter. Hæng den forreste sikkerhedsskærm øverst på baggitteret. Skub forsiden af baggitteret og luk sikkerhedslukning. Fastgør skruen.

Funktioner

ON/OFF

Apparatet starter med langsom luftydelse. Symbolet I og lyser.

Med denne knap styrer man luftydelsen:

Enheden kører kontinuerligt.

Tidsindstilling fra 1 – 7 timer.

Efter den angivende tid, slukker apparatet.

Oscillation Niveau

Kontinuerlig drift

Interval-ventilation

Denne indstilling skal simulere naturlige vindstrømninger.

De forskellige strømninger gentages efter 60 sekunder, indstil den angivede tid er afsluttet.

Nieau I: Lav luftsrrømning

Niveau II: mellem luftströmning

Nieau III: Høj Luftstrømning

Dvalemodus

Hældningsvinklen kan ændres

Steba VT 5
Beskrivelse Symbol Værdi Enhed
Maksimal ventilatorluftstrøm	F	69,95	m^3/min
Ventilatorens effektoptag P 56,6 W
Nytteværdi SV 1,24 (m			^3/min)/W
Elforbrug i standbytilstand	P_SB	0,41	W
Ventilatorlydeffektniveau	L_WA	60,5	dB(A)
Maksimal lufthastighed	c	2,99	m/sek
Målestandard for nytteværdi	IEC 60879:1986(CORR.1992)
Yderligere oplysninger kan fås ved hen-vendelse til:	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Korrekt bortskaffelse af dette produkt:

Nedslidte maskiner skal straks tages ud af brug.

Inden for den Europæiske Union, indikerer dette symbol, at produktet ikke må bortskaffes sammen med andet husholdningsaffald. Elektronisk affald indeholder værdifulde og genanvendelige materialer, som burde blive genbrugt for ikke at skade naturen eller menneskers sundhed igennem ukontrolleret affaldshåndtering. Sørg derfor altid for at aflevere elektronisk affald på en genbrugsstation eller sende det til bortskaffelse hos forhandleren. Denne sørger herefter for at maskinenens komponenter genbruges.

Bortskaffelse af emballage: Smid aldrig blot emballagen ud, men bortskaf det på korrekt og ansvarlig vis til genanvendelse.

Emballage:

• Aflever papir-, pap- og bølgepapemballage på genbrugsstationen.
• Forpakningsdele af plastik og folie skal ligeledes afleveres i den dertil indrettede opsamlingsbeholder

I eksemplerne på mærkning af plastmaterialer står: PE for polyethylen, kodenummer 02 for PE-HD, 04 for PE-LD, PP for polypropylen, PS for polystyrol.

Kundeservice:

Hvis din maskine mod forventning får brug for service, bedes du kontakte os på følgende adresse. Vi afhenter apparatet hvis den stadig er dækket af garantien. Apparatet skal pakkes ind til transport.

Ufrankerede pakker modtages ikke!

STEBA Elektriske Apparater ApS & Co K/S

Pointstr. 2, 96129 Strullendorf / Germany

Salgstelefon: 09543 / 449-17 / -18, servicetelefon: 09543 / 449-44, fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Advarsel! For at undgå væsentlige skader, der kan opstå som følge af ukyndig reparation, må elektroniske apparater kun repareres af autoriserede el-reparatører.
