VT 5 - Ventilator STEBA - Kostenlose Bedienungsanleitung

Marke	Steba
Modell	VT 5
Produkttyp	Standventilator
Maximaler Luftdurchsatz	69,95 m³/min
Leistungsaufnahme	56,6 W
Servicewert	1,24 (m³/min)/W
Verbrauch im Standby	0,41 W
Schallleistungspegel	60,5 dB(A)
Maximale Luftgeschwindigkeit	2,99 m/s
Anzahl Geschwindigkeitsstufen	3 (I, II, III)
Timer	1 bis 7 Stunden
Oszillation	Ja
Schlafmodus	Ja
Intervalllüftung	Ja (Zyklus von 60 s)
Verstellbare Neigung	Ja
Stromversorgung	Netz (220-240 V ~ 50 Hz)
Material der Flügel	Kunststoff
Reinigung	Feuchtes Tuch; Gitter mit Staubsauger
Sicherheit	Vor Reinigung Netzstecker ziehen; nicht eintauchen
Ersatzteile	Sicherheitsgitter, Flügel, Sicherheitsmutter
Reparierbarkeit	Reparatur durch qualifizierten Elektriker
Gewicht	ca. 4,5 kg

Häufig gestellte Fragen - VT 5 STEBA

Wie montiere ich den Steba VT 5 Ventilator?

Setzen Sie die untere Stange in den Sockel ein und fixieren Sie sie mit 4 Schrauben. Schrauben Sie die obere Stange im Uhrzeigersinn fest. Setzen Sie das hintere Gitter auf die Motorwelle und befestigen Sie es mit der Sicherheitsmutter. Stecken Sie die Flügel auf die Welle, indem Sie die Kerbe ausrichten, und befestigen Sie sie mit der Verriegelung gegen den Uhrzeigersinn. Hängen Sie das vordere Gitter ein und schließen Sie den Sicherheitsverschluss.

Wie reinige ich den Ventilator?

Ziehen Sie immer den Netzstecker vor der Reinigung. Verwenden Sie ein feuchtes Tuch für die Außenseite. Für die Gitter können Sie einen Staubsauger verwenden, um Staub zu entfernen. Tauchen Sie das Gerät niemals in Wasser.

Wie stelle ich den Timer ein?

Verwenden Sie den Zeiteinstellknopf, um eine Dauer von 1 bis 7 Stunden auszuwählen. Das Gerät schaltet sich nach der gewählten Zeit automatisch aus.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker eingesteckt ist und der Schalter auf einer Geschwindigkeitsstufe steht. Wenn das Gerät nicht angeht, überprüfen Sie, ob das Kabel beschädigt ist. Bei Störungen wenden Sie sich an den Kundendienst oder einen qualifizierten Elektriker.

Wie hoch ist der Geräuschpegel des Ventilators?

Der Schallleistungspegel beträgt 60,5 dB(A), was einem moderaten Betrieb entspricht, vergleichbar mit einem normalen Gespräch.

Kann ich den Ventilator im Dauerbetrieb verwenden?

Ja, Sie können die Dauerlauffunktion verwenden. Es gibt auch einen Intervalllüftungsmodus, der natürlichen Wind simuliert, indem er alle 60 Sekunden die Geschwindigkeit wechselt.

Wie aktiviere ich den Schlafmodus?

Der Schlafmodus ist über die Fernbedienung zugänglich (nicht bei allen Modellen enthalten). Weitere Details entnehmen Sie der Bedienungsanleitung. Dieser Modus reduziert die Geschwindigkeit allmählich für optimalen Komfort während der Nacht.

Ist der Ventilator mit einer Oszillation ausgestattet?

Ja, der Steba VT 5 verfügt über eine Oszillationsfunktion, die die Luft auf eine größere Fläche verteilt. Aktivieren Sie sie über den dafür vorgesehenen Knopf.

Wie baue ich die Flügel zur Reinigung aus?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie die Flügelverriegelung im Uhrzeigersinn ab, entfernen Sie die Flügel, dann drehen Sie die Sicherheitsmutter des hinteren Gitters ab. Reinigen Sie die Teile mit einem feuchten Tuch und bauen Sie sie in umgekehrter Reihenfolge wieder ein.

Wo finde ich Ersatzteile?

Ersatzteile wie Gitter, Flügel oder Sicherheitsmutter sind beim Steba-Kundendienst oder bei autorisierten Händlern erhältlich. Kontaktieren Sie uns unter den in der Bedienungsanleitung angegebenen Kontaktdaten.

BEDIENUNGSANLEITUNG VT 5 STEBA

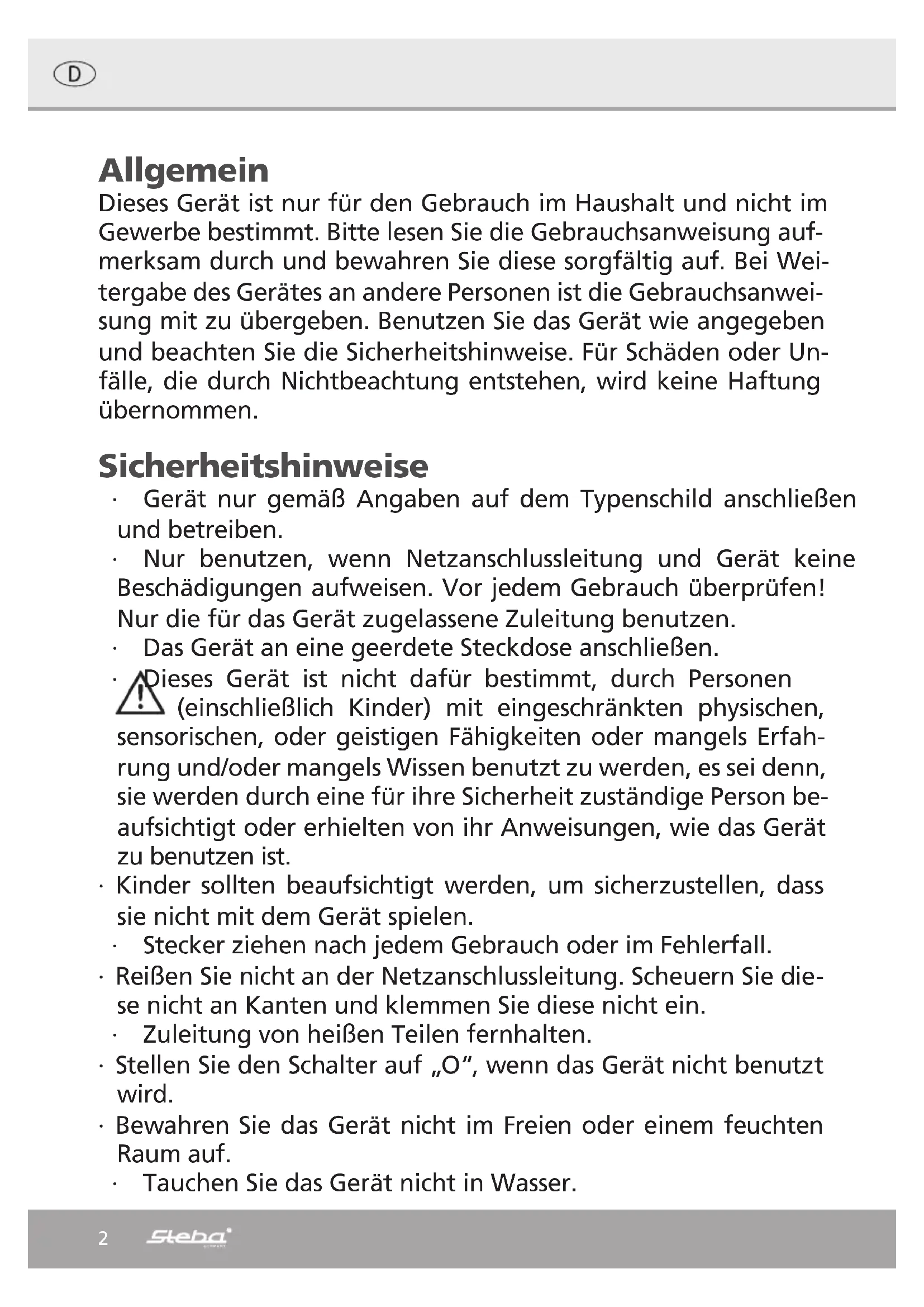

Gebrauchsanweisung 2

Dieses Gerät ist nur für den Gebrauch im Haushalt und nicht im Gewerbe bestimmt. Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie diese sorgfältig auf. Bei Weitergabe des Gerätes an andere Personen ist die Gebrauchsanweisung mit zu übergeben. Benutzen Sie das Gerät wie angegeben und beachten Sie die Sicherheitshinweise. Für Schäden oder Unfälle, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Sicherheitshinweise

• Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben.
• Nur benutzen, wenn Netzanschlussleitung und Gerät keine Beschädigungen aufweisen. Vor jedem Gebrauch überprüfen! Nur die für das Gerät zugelassene Zuleitung benutzen.
  • Das Gerät an eine geerdete Steckdose anschließen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Stecker ziehen nach jedem Gebrauch oder im Fehlerfall.
• Reißen Sie nicht an der Netzanschlussleitung. Scheuern Sie diese nicht an Kanten und klemmen Sie diese nicht ein.
  • Zuleitung von heißen Teilen fernhalten.
• Stellen Sie den Schalter auf „O“, wenn das Gerät nicht benutzt wird.

• Bewahren Sie das Gerät nicht im Freien oder einem feuchten Raum auf.
  • Tauchen Sie das Gerät nicht in Wasser.

• Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn es umgefallen ist oder auf eine andere Weise beschädigt wurde.

• Der Hersteller übernimmt keine Verantwortung bei falschem Gebrauch, der durch Nichtbeachtung der Gebrauchsanleitung zustande kommt.
• Um Gefährdungen zu vermeiden dürfen Reparaturen am Gerät, wie z.B. eine beschädigte Zuleitung austauschen, nur durch einen Kundendienst ausgeführt werden.
• Das Gerät darf nicht mit einer Zeitschaltuhr oder mit einem separaten Fernwirksystem betrieben werden!
• Blasen Sie nicht mit dem Gerät in Feuer (z.B. Kamine, Kerzen etc.), auf Babys oder Patienten. Achten Sie darauf, dass die Ansaugung und Ausblasöffnung nicht abgedeckt sind.
• Während des Betriebs keine Teile in die Gebläseabdeckung stecken.

Reinigung

- Netzstecker ziehen.

- Gehäuse mit einem feuchten Tuch und etwas Spülmittel abwischen.

• Das Gerät nie in Wasser tauchen!

- Wenn die Lüftungsgitter verstaubt sind, kann man mit einem Staubsauger die Gitter absaugen.

Sicherheitshinweise beim Gebrauch des Gerätes

- Gerät nur an Schutzleitersteckdosen anschließen.

- Gerät nur im zusammengebauten Zustand betreiben.

• Die Anschlussleitung so verlegen, dass ein unbeabsichtigtes Berühren, Ziehen oder Stolpern während des Betriebes ausgeschlossen ist.

- Bevor das Gerät vom Standplatz entfernt wird, Stecker aus der Steckdose ziehen.

- Nach Gebrauch und vor jeder Reinigung Netzstecker ziehen.

Aufstellplatz

Das Gerät nur auf einer ebenen und stabilen Unterlage betreiben. Es ist immer darauf zu achten, dass sich keine ansaugbaren Gegenstände (z.B. Gardinen) in der Nähe befinden.

- Stellen Sie das Gerät nicht direkt vor Personen oder Tiere.

- Im Interesse Ihrer Gesundheit wählen Sie die richtige Luftgeschwindigkeit.

Montage

Vor der Montage oder Demontage muss der Ventilator immer ausgeschaltet sein!

Ausbauchung Platz für Ausbauchung Unterer Standfuß Sockel Schrauben und Unterlegscheiben Fig. 1 Fig. 2 im Uhrzeigersinn Oberer Standfuß Gewinde

Montage des Sockels und Standfuß

1. Stecken Sie den unteren Standfuß in die dafür vorgesehene Öffnung im Sockel. Befestigen Sie den Fuß mit 4 Schrauben am Sockel (Fig. 1).
2. Stecken Sie dann den oberen Standfuß auf den unteren und drehen Sie ihn um Uhrzeigersinn fest (Fig. 2).

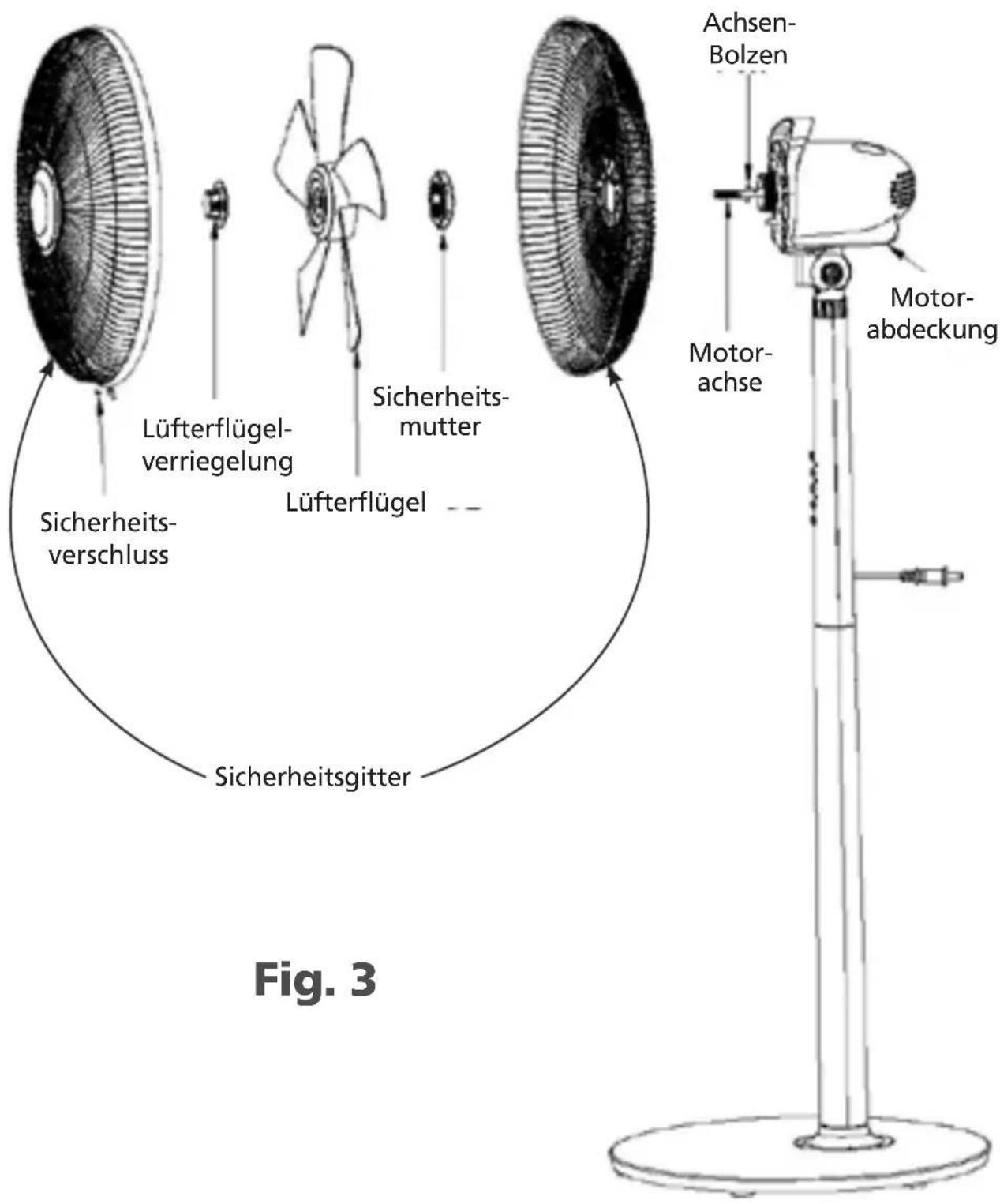

Lüfterflügel-verriegelung Lüfterflügel Sicherheits-mutter Sicherheits-verschluss Sicherheitsgitter Achsen-Bolzen Motor-achse Motor-abdeckung Fig. 3

Montage der Lüfterflügel und Sicherheitsgitter

1. Nehmen Sie die Lüfterflügel-Verriegelung und die Sicherheitsmutter von der Motorachse. Platzieren Sie das hintere Sicherheitsgitter sicher auf dem Achsen-Bolzen. Befestigen Sie das Sicherheitsgitter mit der Sicherheitsmutter am Motorblock (Fig. 3).

2. Drücken Sie die Lüfterflügel auf die Motorachse und passen Sie die Aussparungen auf der Unterseite der Flügel an den Achsen-Bolzen an. Befestigen Sie die Lüfterflügel mit der Lüfterflügel-Verriegelung. Die Verriegelung muss fest gegen den Uhrzeigersinn angezogen werden. Prüfen Sie durch leichtes Drehen, dass sich die Flügel frei bewegen können.

3. Öffnen Sie den Sicherheitsverschluss und lockern Sie die Schraube an der Unterseite des vorderen Sicherheitsgitters. Hängen Sie das vordere Sicherheitsgitter oben am hinteren Gitter ein. Drücken Sie das vordere an das hintere Gitter und schließen Sie den Sicherheitsverschluss. Befestigen Sie die Schraube.

Funktionen

ON/OFF

Das Gerät startet mit langsamer Luftleistung. Das Symbol I und 📋 leuchten.

Mit dieser Taste verstellt man die Luftleistung auf:

· Stufe II – mittel

- Stufe III – schnell

Das Gerät läuft dabei kontinuierlich.

Zeiteinstellung von 1 – 7 Stunden.

Nach der gewählten Zeit schaltet sich das Gerät ab.

Oszillation

Funktionsstufe

Dauerbetrieb

Intervall-Ventilation

Diese Einstellung soll natürlich Windströmungen simulieren. Die unterschiedlichen Luftströmungen wiederholen sich alle 60 Sekunden bis die eingestellte Zeit abgelaufen ist.

Stufe I: niedrige Luftströmung

Stufe II: mittlere Luftströmung

Stufe III: hohe Luftströmung

Schlafmodus

Der Neigungswinkel kann verändert werden.

Informationsanforderungen für Komfortventilatoren

Gem. Verordnung (EU) Nr. 206/2012

Steba VT 5
Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom	F	69,95	m^3/min
Ventilator-Leistungsaufnahme	P	56,6	W
Serviceverhältnis	SV	1,24	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand P	_SB	0,41	W
Ventilator-Schallleistungspegel	L_WA	60,5	dB(A)
Maximale Luftgeschwindigkeit	c	2,99	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986(CORR.1992)
Kontaktadresse für weitere Informationen	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Korrekte Entsorgung dieses Produkts:

Ausgediente Geräte sofort unbrauchbar machen.

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Verpackungs-Entsorgung

Wenn möglich heben Sie die Verpackung auf um im Falle einer Garantie das Gerät zurückschicken zu können. Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben. Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

In den Beispielen für die Kunststoffkennzeichnung steht: PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD, PP für Polypropylen, PS für Polystyrol.

Kundenservice:

Sollte Ihr Gerät wider Erwarten einmal den Kundendienst benötigen, wenden Sie sich bitte an nachfolgende Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen. Das Gerät muss transportfähig verpackt sein.

Unfreie Pakete können nicht angenommen werden!

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Vertrieb-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

E-Mail: [e-mail] Internet: http://www.steba.com

Achtung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Generally

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Distribution-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Généralement

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Allemagne

tél. service commercial : 09543 / 449-17 / -18, tél. S.A.V. : 09543 / 449-44, fax : 09543 /

449-19 e-mail : [e-mail] Internet : http://www.steba.com

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Verkopen-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Garantie-Bedingungen

Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. Schäden am Gerät, die bei bestimmungsgemäßem Gebrauch auf Werksfehler zurückzuführen sind und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit nach Lieferung an den Endabnehmer mitgeteilt wurden, beheben wir nach Maßgabe der folgenden Bedingungen. Um Ihren Anspruch geltend zu machen, ist der original Verkaufsbeleg mit Verkaufsdatum beizulegen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert- und Gebrauchstauglichkeit des Gerätes unerheblich sind sowie für Schäden aus nicht normalen Umweltbedingungen. Die Garantie erstreckt sich ausschließlich auf Mängel, welche auf Material- oder Herstellungsfehler zurückzuführen sind. Die Behebung von uns als garantiepflichtig anerkannter Mängel erfolgt dadurch, dass die mangelhaften Teile durch einwandfreie Teile ersetzt werden.

Von der Garantie ausgeschlossen sind:

• Normaler Verschleiß
• Gebrauchsschäden an der Beschichtung
  • Glasbruch
• Unsachgemäße Anwendung, wie Überlastung oder nicht zugelassene Zubehörteile
• Beschädigung durch Fremdeinwirkung, Gewaltanwendung oder Fremdkörper
• Schaden durch Nichtbeachtung der Gebrauchsanleitung z. B. falsche Netzspannung

Geräte, für die unter Bezugnahme auf diese Garantie eine Mangelbeseitigung beansprucht wird, sind an uns sachgemäß verpackt, gereinigt, mit Fehlerangabe und einschließlich Kaufbeleg einzusenden. Ersetzte Teile gehen in unser Eigentum über. Der Garantieanspruch ist nicht übertragbar und erlischt bei unsachgemäßem Gebrauch oder Zweckentfremdung, wenn Reparaturen oder Eingriffe von dritter Seite vorgenommen wurden; und zwar unabhängig davon, ob die Beanstandung hierauf beruht. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet zum gleichen Zeitpunkt wie die Garantiefrist für das ganze Gerät.

Kann der Mangel nicht beseitigt werden oder wird die Nachbesserung von uns abgelehnt oder unzumutbar verzögert, wird auf Wunsch des Endabnehmers innerhalb der gesetzlichen Garantiezeit ab Kauf- bzw. Lieferdatum entweder kostenfreier Ersatz geliefert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaufpreises zurückgenommen.

Weitergehende Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen.
