VT S6 - Ventilator STEBA - Kostenlose Bedienungsanleitung

Marke	Steba
Modell	VT S6
Gerätetyp	Standventilator
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	47 W
Maximaler Luftdurchsatz	66,83 m³/min
Servicewert	1,42 (m³/min)/W
Schallleistungspegel	65,75 dB(A)
Maximale Luftgeschwindigkeit	3,6 m/s
Anzahl der Geschwindigkeitsstufen	3 (Aus, Niedrig, Mittel, Hoch)
Oszillationsfunktion	Ja, Aktivierung durch Zugschalter
Höhenverstellung	Ja, mit Stellschraube
Neigung	Ja, nach oben und unten
Abmessungen (ca.)	Höhe verstellbar von 110 bis 140 cm, Gitterdurchmesser 40 cm
Gewicht (ca.)	5,5 kg
Kabellänge	1,5 m (Schätzung)
Gittermaterial	Lackiertes Metall
Rotorblätter	4 Kunststoffblätter
Kindersicherheit	Schutzgitter, keine Gegenstände einführen
Reinigung	Netzstecker ziehen, mit feuchtem Tuch reinigen, Gitter absaugen
Verwendungszweck	Haushalt und ähnliche (Büros, Hotels usw.)

Häufig gestellte Fragen - VT S6 STEBA

Wie montiere ich den Ventilator VT S6?

Montieren Sie zuerst den Ständer und das Rohr. Befestigen Sie den Motorklotz mit der langen Schraube und der Positionierschraube. Montieren Sie das hintere Gitter, dann die Rotorblätter (die Flügelschraube muss in die Achsensenkung einrasten). Hängen Sie das vordere Gitter ein und schließen Sie die Verschlüsse. Beachten Sie die Abbildung in der Anleitung.

Wie stelle ich die Ventilatorgeschwindigkeit ein?

Verwenden Sie den Drehschalter am Motorklotz: Position 0 für Aus, 1 für niedrige Stufe, 2 für mittlere, 3 für hohe.

Wie aktiviere oder deaktiviere ich die Oszillation?

Zum Aktivieren der Oszillation ziehen Sie den Aufzug am Motorklotz. Zum Deaktivieren drücken Sie den Aufzug.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Stellschraube am Rohr, stellen Sie die gewünschte Höhe ein, dann ziehen Sie die Schraube wieder fest.

Wie neige ich den Ventilator?

Halten Sie das Rohr mit einer Hand fest und schwenken Sie mit der anderen den Motorklotz vorsichtig nach oben oder unten. Achtung: Nicht auf das Gitter drücken, nur auf den Motorklotz.

Was tun, wenn der Ventilator nicht mehr funktioniert?

Überprüfen Sie zuerst die Steckdose und das Netzkabel. Stellen Sie sicher, dass der Schalter auf einer anderen Position als 0 steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Steba-Kundendienst. Versuchen Sie nicht, selbst zu reparieren.

Wie reinige ich den Ventilator VT S6?

Ziehen Sie immer den Netzstecker und lassen Sie das Gerät abkühlen. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Für verstaubte Gitter verwenden Sie einen Staubsauger mit Bürstenaufsatz. Tauchen Sie das Gerät niemals in Wasser.

Kann ich ein Verlängerungskabel mit dem Ventilator verwenden?

Ja, aber das Verlängerungskabel muss einen Querschnitt von mindestens 1,5 mm² haben. Wenn Sie eine Mehrfachsteckdose verwenden, überschreiten Sie nicht 3680 Watt, um einen Brand zu vermeiden. Achten Sie darauf, dass Kinder nicht über das Kabel stolpern.

Kann der Ventilator mit einer Zeitschaltuhr verwendet werden?

Nein, das Gerät darf nicht mit einer Zeitschaltuhr oder einem separaten Fernbedienungssystem betrieben werden. Schalten Sie den Schalter immer manuell aus.

Welche wichtigen Sicherheitshinweise gibt es?

Berühren Sie niemals den Stecker mit nassen Händen, führen Sie keine Gegenstände in das Gitter ein, außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren, nicht in der Nähe von Flammen oder heißen Oberflächen verwenden und vor der Reinigung oder bei Abwesenheit immer den Netzstecker ziehen.

BEDIENUNGSANLEITUNG VT S6 STEBA

Gebrauchsanweisung 2

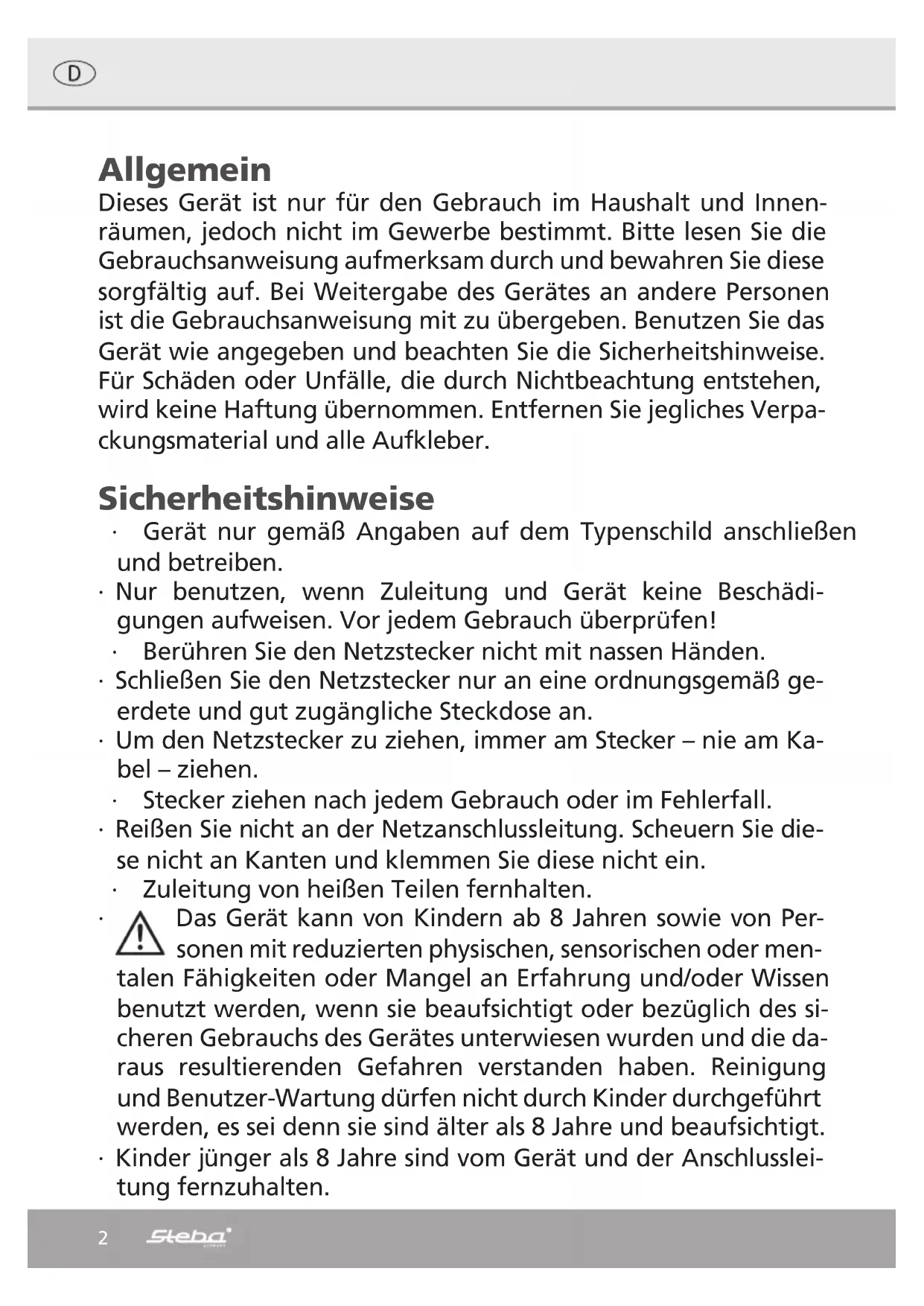

Dieses Gerät ist nur für den Gebrauch im Haushalt und Innenräumen, jedoch nicht im Gewerbe bestimmt. Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie diese sorgfältig auf. Bei Weitergabe des Gerätes an andere Personen ist die Gebrauchsanweisung mit zu übergeben. Benutzen Sie das Gerät wie angegeben und beachten Sie die Sicherheitshinweise. Für Schäden oder Unfälle, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Entfernen Sie jegliches Verpackungsmaterial und alle Aufkleber.

Sicherheitshinweise

• Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben.
• Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Vor jedem Gebrauch überprüfen!
• Berühren Sie den Netzstecker nicht mit nassen Händen.
• Schließen Sie den Netzstecker nur an eine ordnungsgemäß geerdete und gut zugängliche Steckdose an.
• Um den Netzstecker zu ziehen, immer am Stecker – nie am Kabel – ziehen.
• Stecker ziehen nach jedem Gebrauch oder im Fehlerfall.
• Reißen Sie nicht an der Netzanschlussleitung. Scheuern Sie diese nicht an Kanten und klemmen Sie diese nicht ein.
  • Zuleitung von heißen Teilen fernhalten.
  Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind älter als 8 Jahre und beaufsichtigt. Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät oder dem Verpackungsmaterial spielen (z.B. Plastiktüten).

- Das Gerät darf nicht mit einer Zeitschaltuhr oder mit einem separaten Fernwirksystem betrieben werden!

- Verlassen Sie nie bei laufendem Gerät Ihre Wohnung! Stellen Sie dazu stets sicher, dass sich der Schalter in der Stellung OFF (0) befindet.

- Bewahren Sie das Gerät nicht im Freien oder einem feuchten Raum auf.

• Tauchen Sie das Gerät niemals ins Wasser.

- Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn es heruntergefallen ist oder auf eine andere Weise beschädigt wurde.

- Der Hersteller übernimmt keine Verantwortung bei falschen oder unsachgemäßen Gebrauch, der durch die Nichtbeachtung der Gebrauchsanleitung zustande kommt.

- Um Gefährdungen zu vermeiden dürfen Reparaturen am Gerät, wie z.B. eine beschädigte Zuleitung austauschen, nur durch einen Kundendienst ausgeführt werden. Es dürfen nur original Ersatzteile verwendet werden.

- Das Gerät nur für die in der Bedienungsanleitung beschriebenen Zwecke benutzen.

Blasen Sie nicht mit dem Gerät in Feuer (z.B. Kamine, Kerzen, etc.), auf Babys oder Patienten. Achten Sie darauf, dass die Ansaugung und Ausblasöffnung nicht abgedeckt sind.

- Während des Betriebs keine Teile in die Gebläseabdeckung stecken.

- Dieses Gerät ist dazu bestimmt im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispielsweise:

o in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen

o in landwirtschaftlichen Anwesen und von Kunden in Hotels, Motels und anderen Wohneinrichtungen

o in Frühstückspensionen.

• Bei Verwendung eines Verlängerungskabels muss dieses einen Querschnitt von 1,5mm ^2 haben.
• Bei einer GS-geprüften 16 A Mehrfach-Steckerleiste darf diese wegen Brandgefahr nicht mit mehr wie 3680 Watt belastet werden.
• Achten Sie drauf, dass Kinder nicht am Kabel ziehen oder eine Stolperfalle entsteht.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

Reinigung

Achtung! Vor jeder Reinigung Netzstecker ziehen. Gerät nicht in Wasser tauchen.

• Gehäuse mit einem feuchten Tuch und etwas Spülmittel abwischen.
• Wenn die Lüftungsgitter verstaubt sind, kann man diese mit einem Staubsauger absaugen.

Arbeitsplatz

Wichtig:

Das Gerät niemals auf oder neben eine heiße Oberfläche stellen (z.B. Herdplatte), sondern nur auf einer ebenen, stabilen und temperaturbeständigen Unterlage betreiben. Es ist immer darauf zu achten, dass sich keine entflammbaren Gegenstände in der Nähe befinden.

Das Gerät nicht an die Tischkante stellen, damit es nicht von Kindern berührt werden kann oder bei Berührung herunterfällt.

Montage Standfuss und Teleskoprohr

Die Neigungsschraube T und die Positionierungsschraube U entfernen.

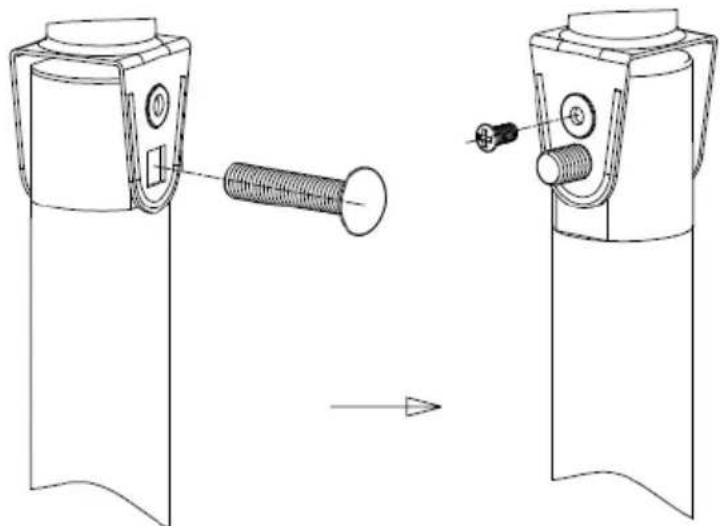

Das Motorteil auf das Teleskoprohr setzen und die lange Bundschraube durchstecken.

Dabei das Vierkant an der Bundschraube in das Vierkantloch am Gehäuse stecken. Anschließend die Positionierungsschraube U befestigen.

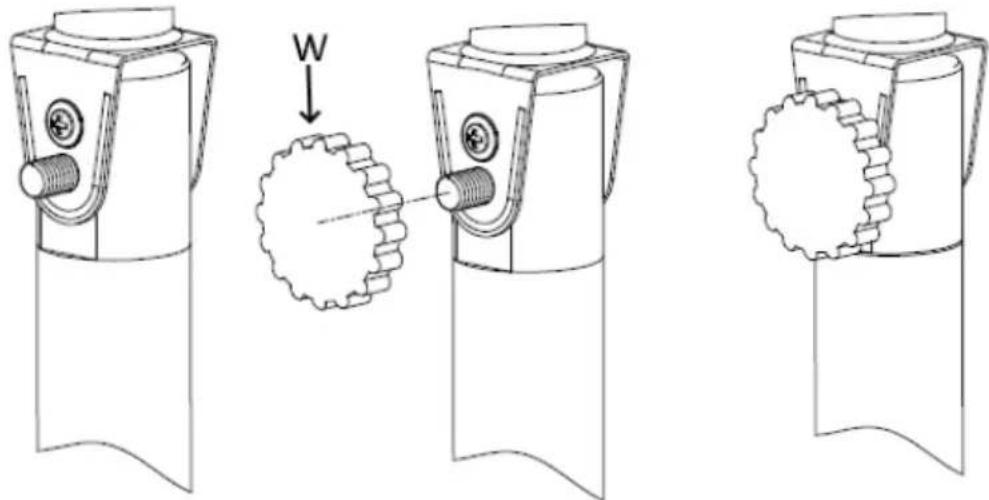

Die Rändelmutter W für die Motorbefestigung anschrauben.

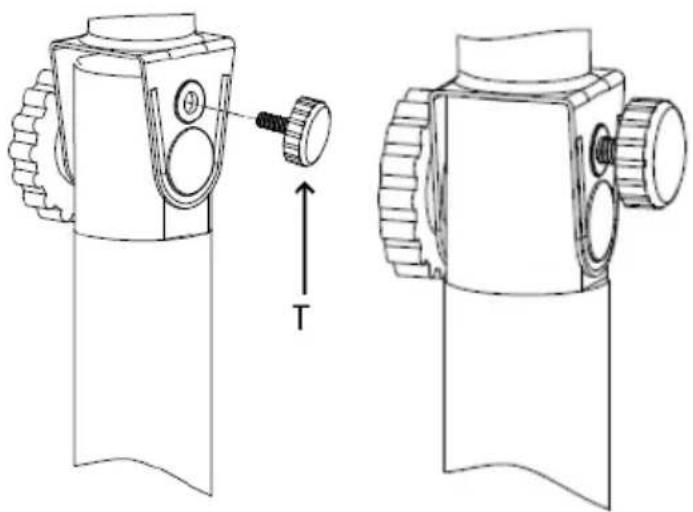

Die Neigungsschraube T festschrauben.

Montage Gitter und Rotorblätter

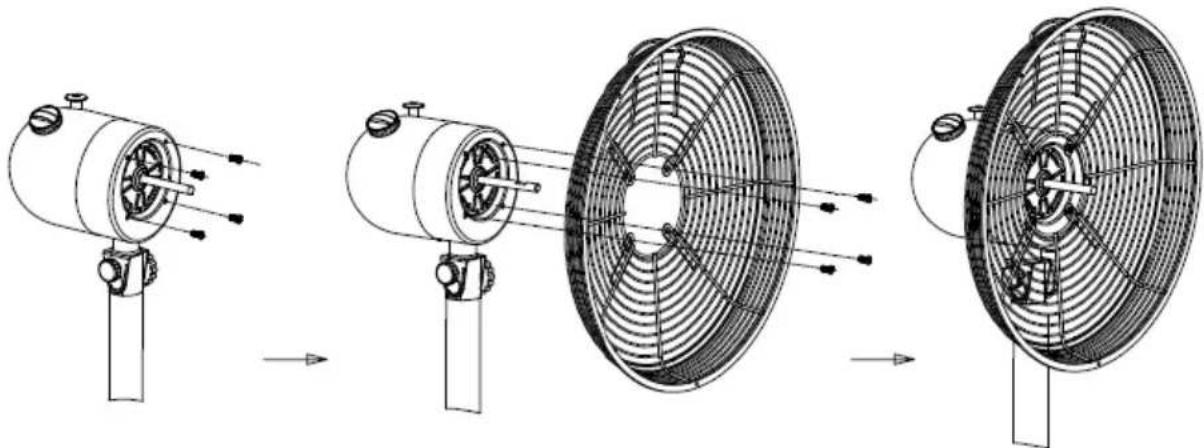

Die 4 Schrauben am Motorblock entfernen.

Das hintere Gitter mit Tragegriff nach oben anschrauben.

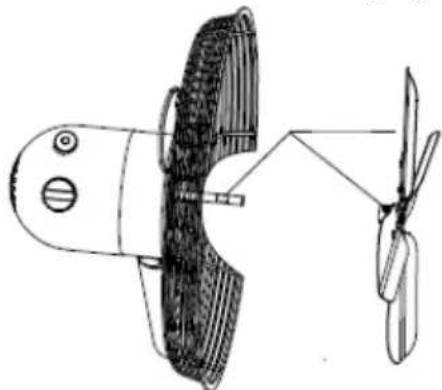

Die Flügel aufstecken. Die Flügelschraube muss sich in der Achsabflachung fixieren.
Dabei darf die Motorachse nicht aus der Flügelnabe herausstehen.

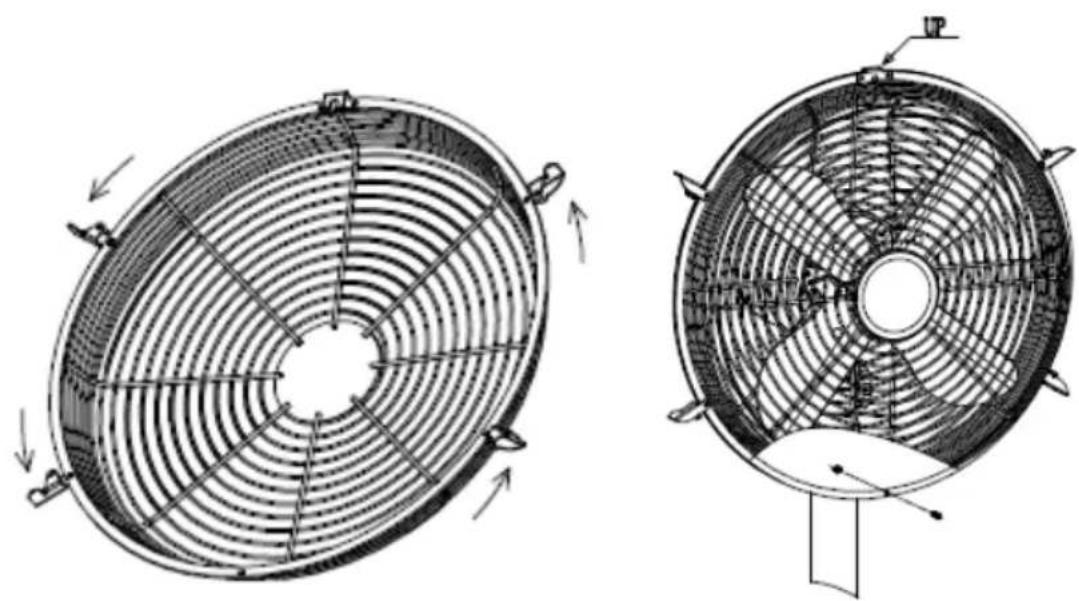

Die Verschlussbügel des vorderen Gitters öffnen und das Gitter oben am Gerät einhängen.

Das vordere Gitter unten mit Schraube und Mutter befestigen. Anschließend die Verschlussbügel schließen.

Einstellungen

Mit dem Drehschalter kann man verschiedenen Stufen wählen:

0 - Aus

1 – niedrige Luftleistung
2 – mittlere Luftleistung
3 – hohe Luftleistung

Die Oszillation kann durch Ziehen des Stellrads auf dem Motorblock aktiviert werden. Durch Hereindrücken des Rades wird sie wieder deaktiviert.

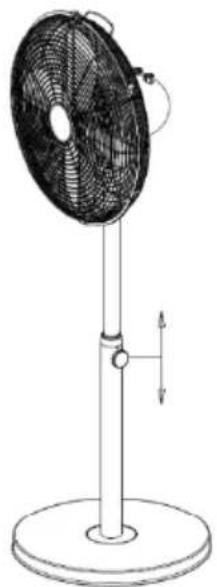

Höhenverstellung:

Durch Lösen der Schraube kann die Höhe des Ventilators verändert werden.

Neigungswinkel:

Der Neigungswinkel kann nach oben und unten verstellt werden. Dazu hält man das Gerät am Standrohr und schwenkt den Motorblock vorsichtig in die gewünschte Position.

Achtung! Nur am Motorblock, nicht am Gitter drücken!

Informationsanforderungen

für Komfortventilatoren Gem. Verordnung (EU) Nr. 206/2012

Steba VT S6
Bezeichnung Sym-	bol	Wert Einheit
Maximaler Volumenstrom F 66,83 m			^3 /min
Ventilator-Leistungsaufnahme P 47,0 W
Serviceverhältnis SV 1,42 (m			^3 /min)/W
Leistungsaufnahme im Bereitschaftszustand	P_SB W
Ventilator-Schallleistungspegel L	_WA 65,7	5 dB(A)
Maximale Luftgeschwindigkeit	c	3,6	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:1986(CORR.1992)
Kontaktadresse für weitere Informationen	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Korrekte Entsorgung dieses Produkts:

Ausgediente Geräte sofort unbrauchbar machen.

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Verpackungs-Entsorgung

Wenn möglich heben Sie die Verpackung auf um im Falle einer Garantie das Gerät zurückschicken zu können. Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben. Kunststoffverpackungsteile und Folien sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden.

PS

PP

PE

In den Beispielen für die Kunststoffkennzeichnung steht: PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD, PP für Polypropylen, PS für Polystyrol.

Kundenservice:

Sollte Ihr Gerät wider Erwarten einmal den Kundendienst benötigen, wenden Sie sich bitte an nachfolgende Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen. Das Gerät muss transportfähig verpackt sein.

Unfreie Pakete können nicht angenommen werden!

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Vertrieb-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

E-Mail: [e-mail] Internet: http://www.steba.com

Achtung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können.

Generally

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Distribution-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Généralement

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Allemagne

tél. service commercial : 09543 / 449-17 / -18, tél. S.A.V. : 09543 / 449-44, fax : 09543 /

449-19 e-mail : [e-mail] Internet : http://www.steba.com

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Verkopen-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Garantie-Bedingungen

Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. Schäden am Gerät, die bei bestimmungsgemäßem Gebrauch auf Werksfehler zurückzuführen sind und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit nach Lieferung an den Endabnehmer mitgeteilt wurden, beheben wir nach Maßgabe der folgenden Bedingungen. Um Ihren Anspruch geltend zu machen, ist der original Verkaufsbeleg mit Verkaufsdatum beizulegen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert- und Gebrauchstauglichkeit des Gerätes unerheblich sind sowie für Schäden aus nicht normalen Umweltbedingungen. Die Garantie erstreckt sich ausschließlich auf Mängel, welche auf Material- oder Herstellungsfehler zurückzuführen sind. Die Behebung von uns als garantiepflichtig anerkannter Mängel erfolgt dadurch, dass die mangelhaften Teile durch einwandfreie Teile ersetzt werden.

Von der Garantie ausgeschlossen sind:

• Normaler Verschleiß
• Gebrauchsschäden an der Beschichtung
  • Glasbruch
• Unsachgemäße Anwendung, wie Überlastung oder nicht zugelassene Zubehörteile
• Beschädigung durch Fremdeinwirkung, Gewaltanwendung oder Fremdkörper
• Schaden durch Nichtbeachtung der Gebrauchsanleitung z. B. falsche Netzspannung

Geräte, für die unter Bezugnahme auf diese Garantie eine Mangelbeseitigung beansprucht wird, sind an uns sachgemäß verpackt, gereinigt, mit Fehlerangabe und einschließlich Kaufbeleg einzusenden. Ersetzte Teile gehen in unser Eigentum über. Der Garantieanspruch ist nicht übertragbar und erlischt bei unsachgemäßem Gebrauch oder Zweckentfremdung, wenn Reparaturen oder Eingriffe von dritter Seite vorgenommen wurden; und zwar unabhängig davon, ob die Beanstandung hierauf beruht. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet zum gleichen Zeitpunkt wie die Garantiefrist für das ganze Gerät.

Kann der Mangel nicht beseitigt werden oder wird die Nachbesserung von uns abgelehnt oder unzumutbar verzögert, wird auf Wunsch des Endabnehmers innerhalb der gesetzlichen Garantiezeit ab Kauf- bzw. Lieferdatum entweder kostenfreier Ersatz geliefert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaufpreises zurückgenommen.

Weitergehende Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen.
