Merk	Steba
Model	VT S6
Apparaat type	Staande ventilator
Voeding	220-240 V ~ 50 Hz
Opgenomen vermogen	47 W
Maximale luchtstroom	66,83 m³/min
Servicewaarde	1,42 (m³/min)/W
Geluidsvermogensniveau	65,75 dB(A)
Maximale luchtsnelheid	3,6 m/s
Aantal snelheden	3 (stop, laag, gemiddeld, hoog)
Oscillatiefunctie	Ja, activering met trekkoord
Hoogte verstelbaar	Ja, met stelschroef
Kantelen	Ja, omhoog en omlaag
Afmetingen (ca.)	Hoogte verstelbaar van 110 tot 140 cm, diameter rooster 40 cm
Gewicht (ca.)	5,5 kg
Kabellengte	1,5 m (schatting)
Materiaal rooster	Geverfd metaal
Rotorbladen	4 plastic bladen
Kinderbeveiliging	Beschermrooster, geen voorwerpen insteken
Reiniging	Uitschakelen, reinigen met vochtige doek, rooster stofzuigen
Beoogd gebruik	Huishoudelijk en gelijkwaardig (kantoren, hotels, enz.)

Veelgestelde vragen - VT S6 STEBA

Hoe monteer ik de VT S6 ventilator?

Monteer eerst de voet en de buis. Bevestig de motorunit met de lange schroef en de positioneringsschroef. Monteer het achterrooster, daarna de rotorbladen (de vleugelschroef moet in de uitsparing van de as vallen). Hang het voorrooster op en sluit de sluitingen. Raadpleeg het schema in de handleiding.

Hoe stel ik de ventilatorsnelheid in?

Gebruik de draaischakelaar op de motorunit: stand 0 voor uit, 1 voor lage stand, 2 voor gemiddeld, 3 voor hoog.

Hoe schakel ik de oscillatie in of uit?

Om de oscillatie in te schakelen, trek aan het trekkoord op de motorunit. Om uit te schakelen, druk op het trekkoord.

Hoe stel ik de hoogte van de ventilator in?

Draai de stelschroef op de buis los, stel de gewenste hoogte in en draai de schroef weer vast.

Hoe kantel ik de ventilator?

Houd de buis met één hand vast, en draai met de andere hand voorzichtig de motorunit omhoog of omlaag. Let op: niet op het rooster drukken, alleen op de motorunit.

Wat moet ik doen als de ventilator niet meer werkt?

Controleer eerst het stopcontact en de stroomkabel. Zorg ervoor dat de schakelaar op een andere stand dan 0 staat. Als het probleem aanhoudt, neem contact op met de klantenservice van Steba. Probeer niet zelf te repareren.

Hoe reinig ik de VT S6 ventilator?

Haal altijd de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig de behuizing met een vochtige doek. Voor stoffige roosters gebruik je een stofzuiger met een borstel. Dompel het apparaat nooit onder in water.

Kan ik een verlengsnoer gebruiken met de ventilator?

Ja, maar het verlengsnoer moet een doorsnede hebben van minimaal 1,5 mm². Als u een stekkerdoos gebruikt, overschrijd dan niet 3680 watt om brand te voorkomen. Zorg ervoor dat kinderen niet over de kabel struikelen.

Kan de ventilator worden gebruikt met een timer?

Nee, het apparaat mag niet worden gebruikt met een timer of een apart afstandsbedieningssysteem. Schakel altijd handmatig uit met de schakelaar.

Wat zijn belangrijke veiligheidsmaatregelen?

Raak de stekker nooit aan met natte handen, steek geen voorwerpen in het rooster, houd buiten bereik van kinderen jonger dan 8 jaar, gebruik niet in de buurt van vlammen of hete oppervlakken, en haal altijd de stekker uit het stopcontact voor reiniging of bij afwezigheid.

GEBRUIKSAANWIJZING VT S6 STEBA

Gebruiksaanwijzing 32

www.steba.Brugsanvisning 42

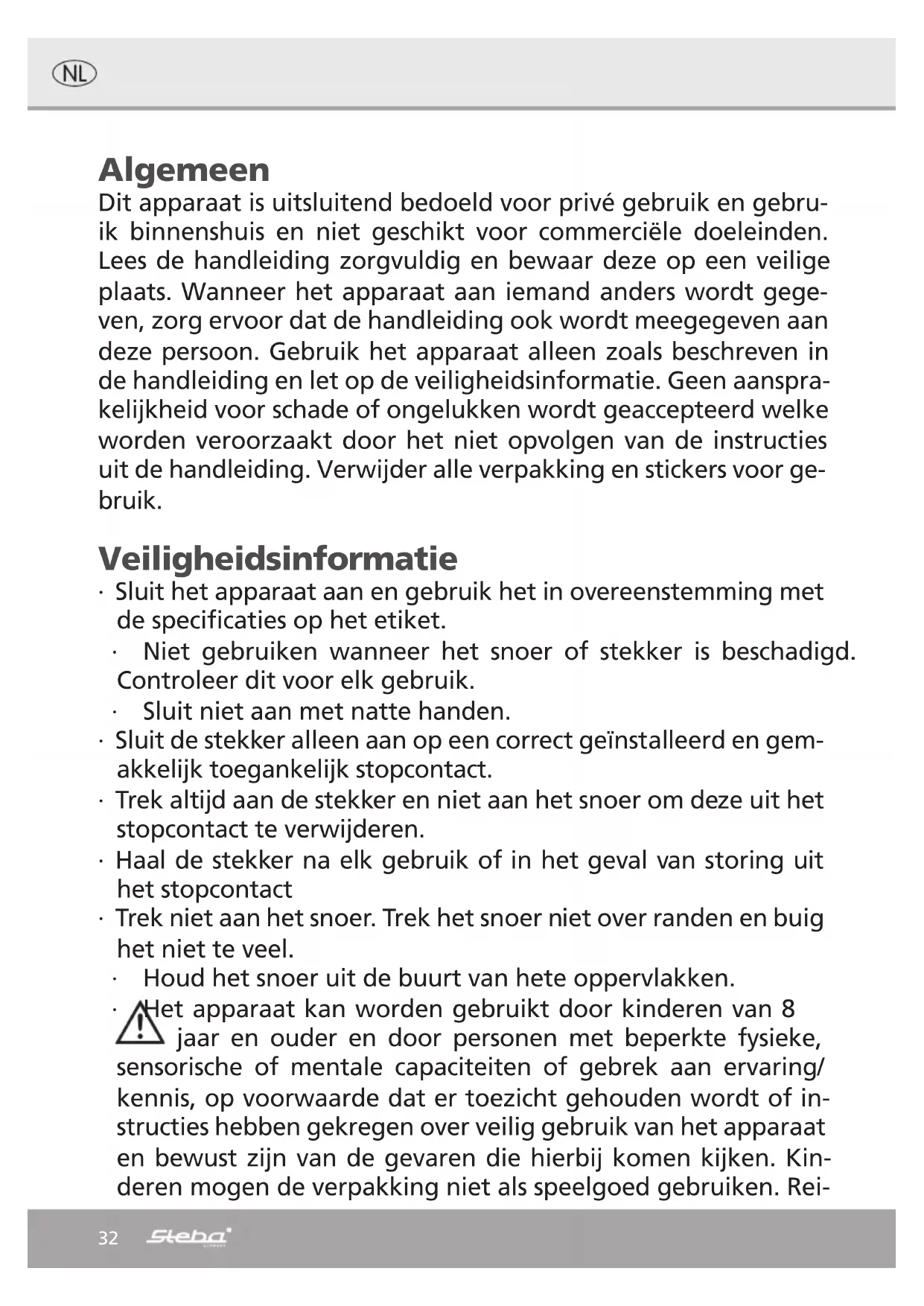

Allgemein

Dit apparaat is uitsluitend bedoeld voor privé gebruik en gebruik binnenshuis en niet geschikt voor commerciële doeleinden. Lees de handleiding zorgvuldig en bewaar deze op een veilige plaats. Wanneer het apparaat aan iemand anders wordt gegeven, zorg ervoor dat de handleiding ook wordt meegegeven aan deze persoon. Gebruik het apparaat alleen zoals beschreven in de handleiding en let op de veiligheidsinformatie. Geen aansprakelijkheid voor schade of ongelukken wordt geaccepteerd welke worden veroorzaakt door het niet opvolgen van de instructies uit de handleiding. Verwijder alle verpakking en stickers voor gebruik.

Veiligheidsinformatie

• Sluit het apparaat aan en gebruik het in overeenstemming met de specificaties op het etiket.
• Niet gebruiken wanneer het snoer of stekker is beschadigd. Controleer dit voor elk gebruik.
• Sluit niet aan met natte handen.
• Sluit de stekker alleen aan op een correct geïnstalleerd en gemakkelijk toegankelijk stopcontact.
• Trek altijd aan de stekker en niet aan het snoer om deze uit het stopcontact te verwijderen.
• Haal de stekker na elk gebruik of in het geval van storing uit het stopcontact
• Trek niet aan het snoer. Trek het snoer niet over randen en buig het niet te veel.

• Houd het snoer uit de buurt van hete oppervlakken.

- Het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring/kennis, op voorwaarde dat er toezicht gehouden wordt of instructies hebben gekregen over veilig gebruik van het apparaat en bewust zijn van de gevaren die hierbij komen kijken. Kinderen mogen de verpakking niet als speelgoed gebruiken. Rei-

niging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze 8 jaar of ouder zijn en onder toe-zicht staan.

• Kinderen onder de 8 jaar moeten uit de buurt van het apparaat en de stroomkabel worden gehouden.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat of verpakkingsmateriaal spelen (bijvoorbeeld plastic zakken)
• Het apparaat mag niet worden bediend met behulp van een externe timer of een afzonderlijk system op afstand.

- Verlaat u uw woning nooit terwijl de warmeluchtventilator in werking is. Controleer in dat geval altijd of de schakelaar op OFF staat.

- Laat het apparaat niet buiten of in een vochtige ruimte achter.

- Dompel het apparaat nooit in water.

- Gebruik het apparaat nooit na een storing, bijvoorbeeld als het gevallen is of op een andere manier beschadigd is geraakt.

- De fabrikant is niet aansprakelijk voor de schade die ontstaat door gebruik van het apparaat op een andere manier dan beschreven, of een fout in het gebruikt.

- Om letsel te voorkomen mogen reparaties zoals het vervangen van een beschadigd snoer alleen worden uitgevoerd door een reparatiedienst. Alleen originele onderdelen mogen worden gebruikt.

- Gebruik het apparaat alleen zoals beschreven is in deze handleiding.

- Blaas niet met het apparaat in vuur (bijvoorbeeld open haarden, kaarsen etc.), op babys en patiënten. Let erop dat de aanzuiging en uitblaasopening niet afgedekt worden.

- Tijdens het gebruik geen onderdelen vast te zitten in de veiligheid van het net.

- Dit apparaat is bedoeld om te gebruiken voor huishoudelijk setting, zoals:

o personeelskeukens in winkels, kantoren en andere werkomgevingen

o door gasten in hotels, motels en andere type woonomgevingen
o bed & breakfast- achtige omgevingen.

- Wanneer er een verlengkabel wordt gebruikt, moet deze een doorsnede van 1,5 mm ^2 hebben.

- Als een GS-geteste 16 A multi-pin extensie wordt gebruikt, wordt deze met niet meer dan 3680 watt belast wegens brandgevaar.

• Zorg ervoor dat kinderen niet met de kabel kunnen spelen of erover struikelen.
• Het apparaat moet altijd worden losgekoppeld van de stroom- voorziening als het niet onder toezicht staat en voor montage, demontage of reiniging.

Reiniging

Let op! Haal de stekker uit het stopcontact voordat u hem schoonmaakt en laat hem eerst afkoelen.

• Dompel het apparaat nooit onder in water.
• Maak het apparaat schoon met een vochtige doek.
• Als de ventilatieroosters stoffig zijn, kan men met een stofzuiger de roosters afzuigen

Plaatsing

Belangrijk:

Plaats dit apparaat nooit op of naast hete oppervlakken (bijvoorbeeld hete kachels). Gebruik het alleen op een gelijk, stabiele en hittebestendig oppervlak. Het is belangrijk dat er geen ontvlambare items zijn in de buurt van het apparaat. Plaats het apparaat niet op de rand van een tafel of werkblad zodat het niet door kinderen kan worden aangeraakt, of vallen als u het aanraakt.

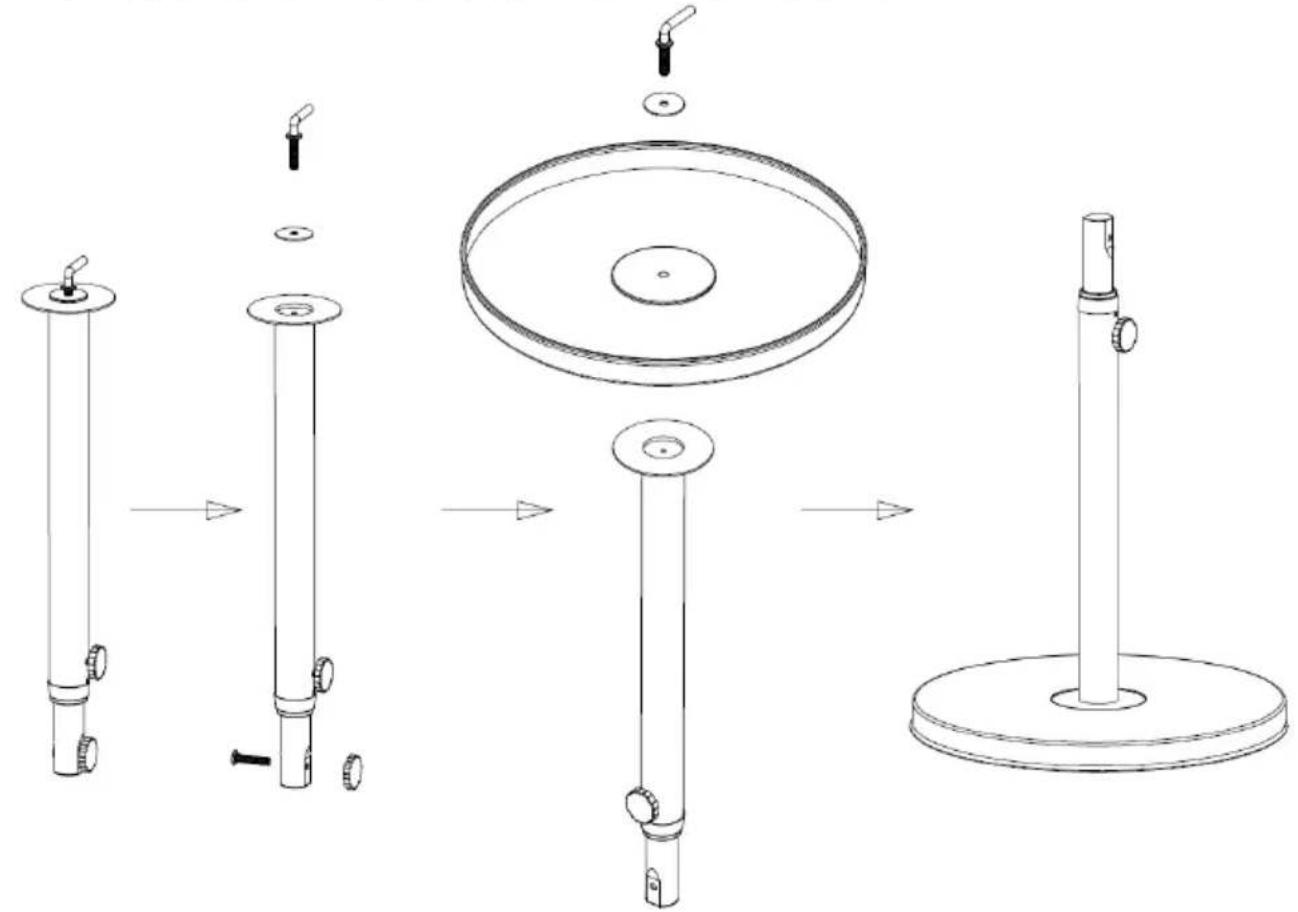

De basis en de stand monteren

Het motoronderdeel monteren

T U

Verwijder de schroeven T en U.

Plaats het motordeel op de standpijp en plaats de lange kraagschroef.

Steek het vierkant op de kraagschroef in het vierkante gat in de behuizing. Bevestig vervolgens met de schroef U.

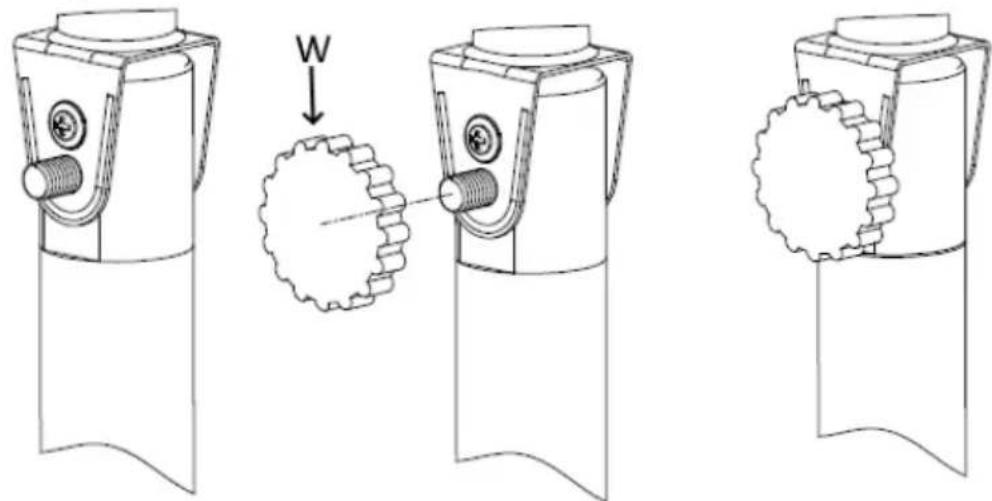

Schroef de kartelmoer W vast om het motoronderdeel te bevestigen.

Draai de schroef T vast.

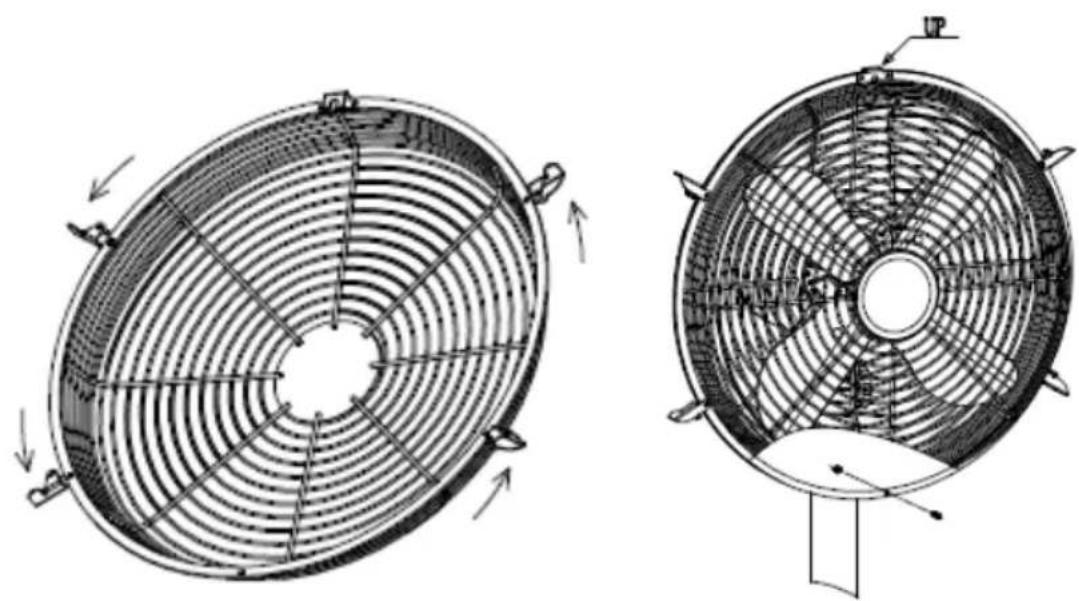

Monteren van de roos- ters en de rotorbladen

Verwijder de 4 schroeven op het motoronderdeel.

Schroef het achterrooster, met de hendel naar boven, op het motoronderdeel.

Zet de rotorbladen op. De schroef moet in de as worden bevestigd. De motoras mag niet uit de naaf van de messen steken.

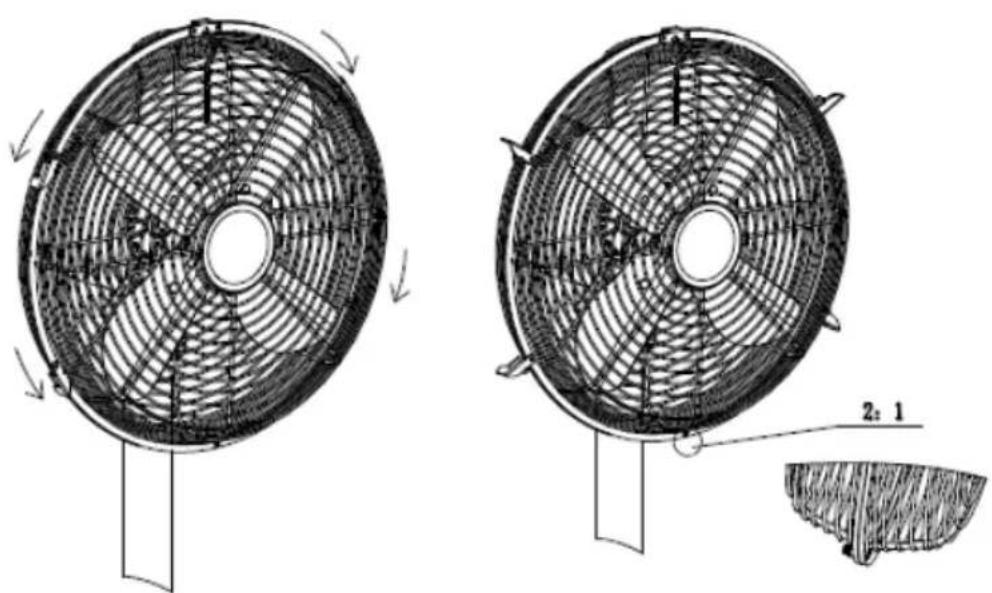

Open de clips van het voorste rooster en haak het aan de bovenkant van het apparaat in.

Bevestighetvoorroostermetschroefenmoeraandeonderkant.Sluitvervolgensdeclips.

Functions

Met de draaischakelaar kunt u verschillende soorten windsnelheid kiezen:

0 - Uit
1 - Laag
2 - Medium
3 - Hoog

De oscillatie kan worden geactiveerd door aan het handwiel op het motoronderdeel te trekken. Door deze opnieuw in te drukken, wordt de oscillatie gedeactiveerd.

Hoogte aanpassing:

door de schroef los te draaien, kan de hoogte van de ventilator worden gewijzigd.

Helling:

De hellingshoek kan naar boven en naar beneden worden aangepast. Houd hiervoor het apparaat op de standpijp en draai het motorblok voorzichtig naar de gewenste positie.

Let op! Druk alleen op het motorblok, niet op het rooster!

Informatie-eisen

Steba VT S6
Omschrijving Symbool Waarde Eenheid
Maximaal ventilatordebiet F 66,83 m			^3 /min
Opgenomen vermogen P 47,0 W
Bedrijfswaarde SV 1,42 (m			^3 /min)/W
Elektriciteitsverbruik in de stand-by-stand	P_SB - W
Geluidsvermogensniveau van de ventilator	L_WA 65,75	dB(A)
Maximale luchtsnelheid	C	3,6	Meter/s
Meetnorm voor bedrijfswaarde	IEC 60879:1986(CORR.1992)
Contactgegevens voor nadere informatie	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Correcte afvalverwijdering van dit product

Versleten apparaten onmiddellijk onbruikbaar maken.

Binnen de Europese Unie duidt dit symbool erop dat dit product niet samen met huishoudelijk afval verwijderd mag worden. Oude apparaten bevatten waardevolle, recycleerbare materialen, die aan recycling onderworpen moeten worden om het milieu c.q. de menselijke gezondheid niet door een ongecontroleerde afvalverwijdering te schaden. Gelieve oude apparaten daarom via geschikte inzamelsystemen te verwijderen of het apparaat met het oog op de afvalverwijdering terug naar de afzender (waar u het product gekocht hebt) te zenden. De afzender zal dan het apparaat aan een stoffelijke recycling onderwerpen.

Evacuatie van de verpakking

Verpakkingsmateriaal niet gewoon wegwerpen, maar aan recycling onderwerpen. Verpakkingen van papier, karton en gegolfd karton in verzamelcentra voor oud papier afgeven. Onderdelen van kunststofverpakkingen en folie dienen eveneens in de daarvoor bestemde verzamelbakken gedeponeerd te worden.

In de voorbeelden voor de kunststofbenaming staat: PE voor polyethyleen, het kencijfer 02 voor PE-HD, 04 voor PE-LD, PP voor polypropyleen, PS voor polystyreen.

Klantenserviceafdeling:

Indien uw apparaat tegen de verwachting in dan toch al eens de klantenserviceafdeling nodig heeft, gelieve u dan tot onderstaand adres te richten. Wij zullen dan in geval van garantie voor de afhaling zorgen. Het apparaat moet transporteerbaar verpakt zijn.

Ongefrankeerde pakjes kunnen niet aanvaard worden!

Opgelet! Elektrische apparaten mogen uitsluitend door vakkundig geschoolde elektriciens gerepareerd worden, omdat er door ondeskundige reparaties aanzienlijke gevolgschade kan ontstaan.
