VT 5 - Ventilator STEBA - Gratis gebruiksaanwijzing en handleiding

Merk	Steba
Model	VT 5
Producttype	Staande ventilator
Maximaal luchtdebiet	69,95 m³/min
Opgenomen vermogen	56,6 W
Servicewaarde	1,24 (m³/min)/W
Verbruik in standby	0,41 W
Geluidsvermogensniveau	60,5 dB(A)
Maximale luchtsnelheid	2,99 m/s
Aantal snelheden	3 (I, II, III)
Timer	1 tot 7 uur
Oscillatie	Ja
Slaapmodus	Ja
Intervalventilatie	Ja (cyclus van 60 s)
Verstelbare helling	Ja
Voeding	Netstroom (220-240 V ~ 50 Hz)
Materiaal bladen	Kunststof
Reiniging	Vochtige doek; roosters met stofzuiger
Veiligheid	Uitschakelen voor reiniging; niet onderdompelen
Reserveonderdelen	Veiligheidsroosters, bladen, veiligheidsmoer
Repareerbaarheid	Reparatie door gekwalificeerde elektricien
Gewicht	Ongeveer 4,5 kg

Veelgestelde vragen - VT 5 STEBA

Hoe monteer ik de Steba VT 5 ventilator?

Plaats de onderste steun in de basis en bevestig met 4 schroeven. Schroef de bovenste steun rechtsom. Plaats het achterrooster op de motoras en bevestig met de veiligheidsmoer. Duw de bladen op de as waarbij de inkeping uitgelijnd wordt, en bevestig vervolgens met de vergrendeling linksom. Hang het voorrooster vast en sluit de veiligheidssluiting.

Hoe reinig ik de ventilator?

Trek altijd de stekker uit het stopcontact voor het reinigen. Gebruik een vochtige doek voor de buitenkant. Voor de roosters kunt u een stofzuiger gebruiken om stof te verwijderen. Dompel het apparaat nooit onder in water.

Hoe stel ik de timer in?

Gebruik de tijdsinstelknop om een duur van 1 tot 7 uur te selecteren. Het apparaat wordt automatisch uitgeschakeld na de gekozen tijd.

Wat te doen als de ventilator niet werkt?

Controleer eerst of de stekker in het stopcontact zit en of de schakelaar op een snelheidspositie staat. Als het apparaat niet aangaat, controleer of de kabel niet beschadigd is. Neem bij storing contact op met de klantenservice of een gekwalificeerde elektricien.

Wat is het geluidsniveau van de ventilator?

Het geluidsvermogensniveau is 60,5 dB(A), wat overeenkomt met een matige werking, vergelijkbaar met een normaal gesprek.

Kan ik de ventilator continu gebruiken?

Ja, u kunt de functie continu gebruik gebruiken. Er is ook een intervalventilatie-modus die de natuurlijke wind simuleert door elke 60 seconden van snelheid te wisselen.

Hoe activeer ik de slaapmodus?

De slaapmodus is toegankelijk via de afstandsbediening (niet bij alle modellen meegeleverd). Raadpleeg de handleiding voor meer details. Deze modus vermindert geleidelijk de snelheid voor optimaal comfort 's nachts.

Is de ventilator uitgerust met oscillatie?

Ja, de Steba VT 5 heeft een oscillatiefunctie die de lucht over een groter oppervlak verspreidt. Activeer deze via de daarvoor bestemde knop.

Hoe demonteer ik de bladen voor het reinigen?

Schakel het apparaat uit en trek de stekker eruit. Draai de vergrendeling van de bladen rechtsom los, verwijder de bladen en draai vervolgens de veiligheidsmoer van het achterrooster los. Reinig de onderdelen met een vochtige doek en monteer ze in omgekeerde volgorde.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zoals roosters, bladen of de veiligheidsmoer zijn verkrijgbaar bij de Steba klantendienst of bij erkende verkopers. Neem contact met ons op via de contactgegevens in de handleiding.

GEBRUIKSAANWIJZING VT 5 STEBA

Gebruiksaanwijzing 24

www.stebal.com Brugermanual 32

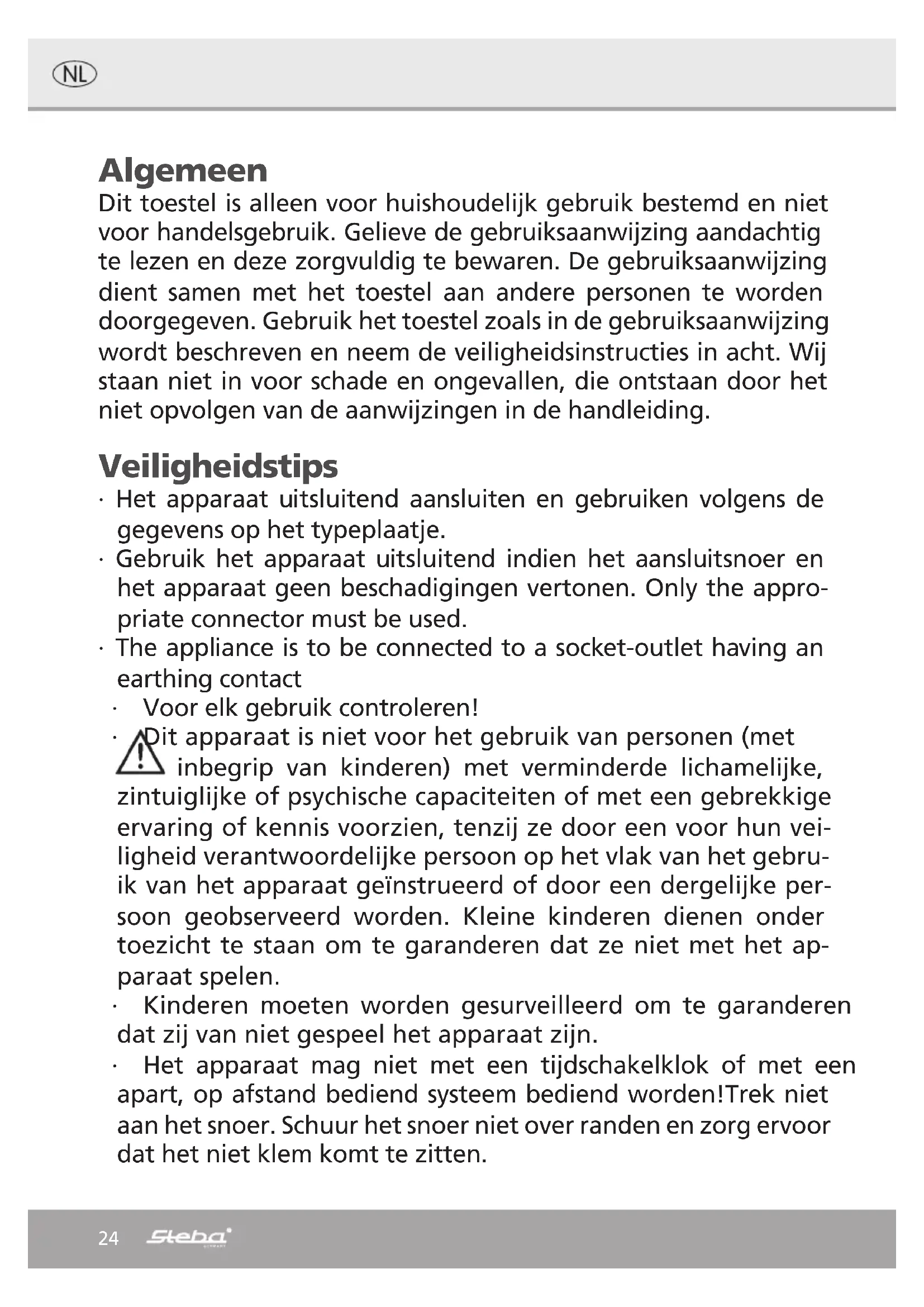

Allgemein

Dit toestel is alleen voor huishoudelijk gebruik bestemd en niet voor handelsgebruik. Gelieve de gebruiksaanwijzing aandachtig te lezen en deze zorgvuldig te bewaren. De gebruiksaanwijzing dient samen met het toestel aan andere personen te worden doorgegeven. Gebruik het toestel zoals in de gebruiksaanwijzing wordt beschreven en neem de veiligheidsinstructies in acht. Wij staan niet in voor schade en ongevallen, die ontstaan door het niet opvolgen van de aanwijzingen in de handleiding.

Veiligheidstips

- Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.

- Gebruik het apparaat uitsluitend indien het aansluitsnoer en het apparaat geen beschadigingen vertonen. Only the appropriate connector must be used.

• Voor elk gebruik controleren!

- Dit apparaat is niet voor het gebruik van personen (met inbegrip van kinderen) met verminderde lichamelijke, zintuiglijke of psychische capaciteiten of met een gebrekkige ervaring of kennis voorzien, tenzij ze door een voor hun veiligheid verantwoordelijke persoon op het vlak van het gebruik van het apparaat geïnstrueerd of door een dergelijke persoon geobserveerd worden. Kleine kinderen dienen onder toezicht te staan om te garanderen dat ze niet met het apparaat spelen.

- Kinderen moeten worden gesurveilleerd om te garanderen dat zij van niet gespeel het apparaat zijn.

- Het apparaat mag niet met een tijdschakelklok of met een apart, op afstand bediend systeem bediend worden!Trek niet aan het snoer. Schuur het snoer niet over randen en zorg ervoor dat het niet klem komt te zitten.

- Zet de schakelaar op „O“ wanneer het apparaat niet gebruikt wordt

- Bewaar het apparaat niet buiten.

• Dompel het apparaat niet in water.

- Gebruik het apparaat nooit na verkeerd gebruik, bijvoorbeeld wanneer het apparaat is gevallen of op een andere manier is beschadigd.

- De fabrikant is niet verantwoordelijk voor de gevolgen van verkeerd gebruik die door het niet respecteren van de gebruik-saanwijzing zijn veroorzaakt.

- Om gevaren te vermijden mogen reparaties aan het apparaat – bijv. het vervangen van een beschadigd aansluitsnoer – uitsluitend worden uitgevoerd door de klantenservice.

- Blaas niet met het apparaat in vuur (bijvoorbeeld open haarden, kaarsen etc.), op babys en patiënten. Let erop dat de aanzuiging en uitblaasopening niet afgedekt worden.

- Tijdens het gebruik geen onderdelen vast te zitten in de veiligheid van het net.

Werkplek:

- Belangrijk: Plaats het apparaat op een vlakke, stabiele ondergrond.

- Zet het apparaat niet direct vóór personen en dieren

- In het belang van uw gezondheid kiest u de correcte luchtsnelheid

- Als er zich aanzuigbare voorwerpen (bijvoorbeeld gordijnen) in de nabijheid bevinden

Veiligheidsinstructies bij het gebruik van het apparaat:

- Apparaat uitsluitend op randaardestopcontact aansluiten - Apparaat uitsluitend in de gemonteerde toestand gebruiken.

- Het netsnoer zodanig leggen, dat het uitgesloten is dat het tijdens de werking onopzettelijk aangeraakt of uitgetrokken wordt.

• Voordat het apparaat van de standplaats verwijderd wordt, stekker uit het stopcontact trekken.
• Na gebruik en telkens vóór reiniging netstekker uittrekken.

Schoonmaak en onderhoud

• Trek de stekker altijd uit de wandcontactdoos vóór het schoonmaken.
  • Dompel het apparaat nooit in water.
• Maak het apparaat schoon met een vochtige doek.
• Als de ventilatieroosters stoffig zijn, kan men met een stofzuiger de roosters afzuigen

Montage

Voor elke montage of demontage moet het apparat zijn uitgeschakeld!

ronding plaats lager onderstel basis Met de klok mee draaien hoger onderstel draad Schroef en plane washer Fig. 1 Fig. 2

Montage van de basis en onderstel

1. Steek de lagere onderstel in het gat aan de onderkant. Draai de voet met de 4 schroeven vast aan de basis (Fig. 1)
2. Daarna plaats u de bovenste onderstel aan de lagere onderstel en draait u met de klok mee de schroef stevig vast (Fig. 2)

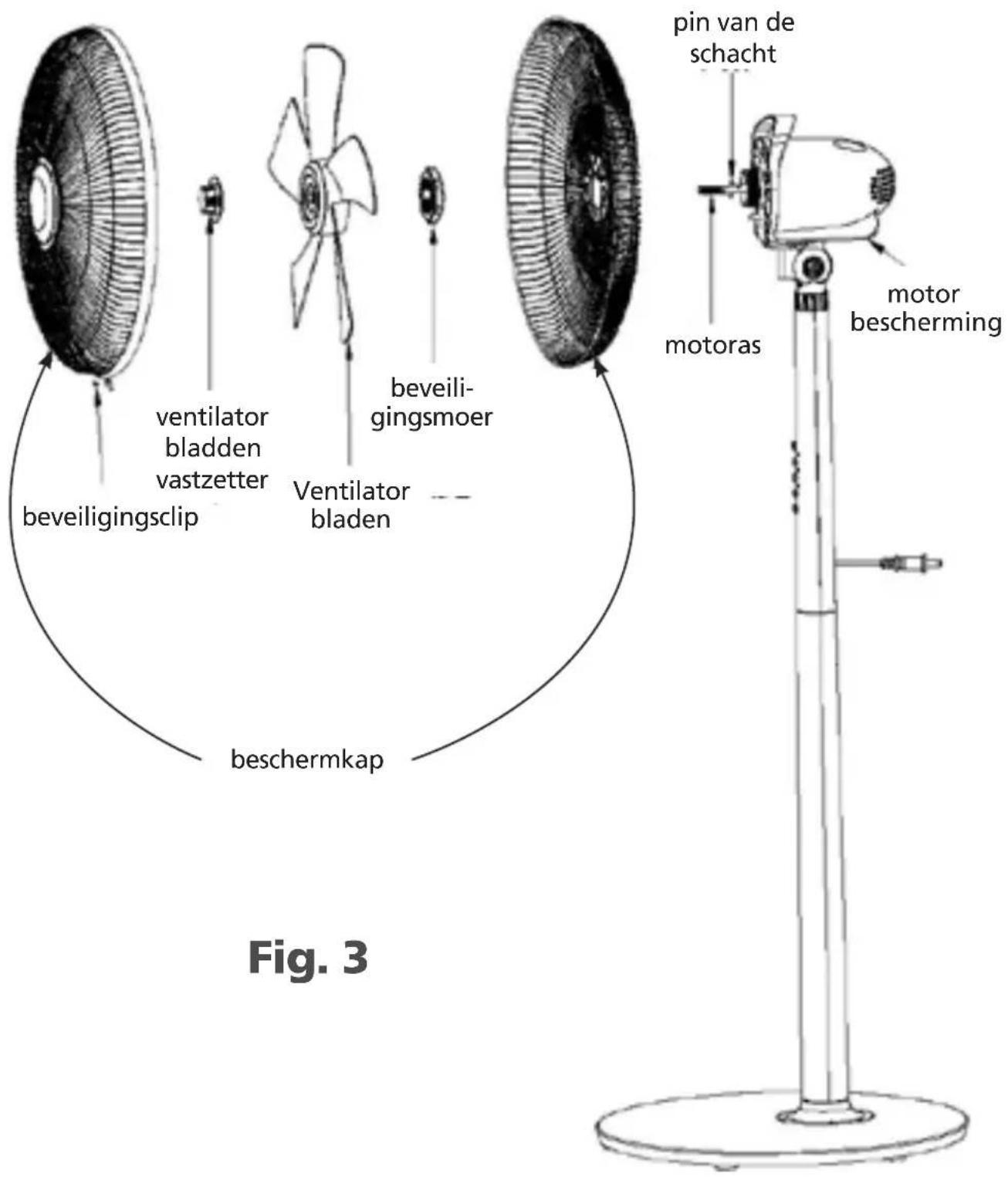

beveiligingsclip ventilator bladden vastzetter ventilator bladen beveiligingsmoer beschermkap pin van de schacht motoras motor bescherming Fig. 3

Montage van de bladen van de ventilator en de bescherming

1. Verwijder de ventilator bladen en de borgmoer uit de schacht. Plaats de achterste beschermkap op de pin van de schacht. Draai de beschermkap met de borgmoer vast aan de motor (Fig. 3)

2. Duw de ventilator bladen op de motoras door het gelijktrekken van de sleuven aan de onderkant van de ventilatorbladen op de pin van de schacht. Draai de ventilatorbladen vast met de ventilator bladden vastzetter. Dit slot moet tegen de klok in worden vast gezet. Controleer of de ventilatorbladen vrij draaien door ze enigszins te draaien.

3. Op de beveiligingsclip en draai de schroef aan de onderkant van de voorste beschermkap los. Plaats de voorste bescherming aan de bovenzijde van de achterhoede. Druk op de voorste bescherming naar de achterhoede en sluit het beveiligingsclip. Draai de schroef vast.

Functions

Aan/Uit

Het apparaat start op lage snelheid. Het symbool I en 📋 schijnen.

Door op deze knop te drukken kunt u de ventilatie snelheid bepalen:

· Niveau II – medium

· Niveau III – snel

het apparaat draait continu.

De tijd instellen vanaf 1 – 7 uur.

Nadat de tijd op is, wordt het apparaat uitgeschakeld.

Oscillatie

Functie-modus

Ononderbroken ventilatie

Interval ventilatie

Deze instelling moet de natuurlijke wind voorstellen. De verschillende wind stromen herhalen zich om de 60 seconden, zolang de ingestelde tijd oprakt.

Level I: lage luchtstroom

Level II: medium luchtstroom

Level III: hoge luchtstroom

Slapende modus

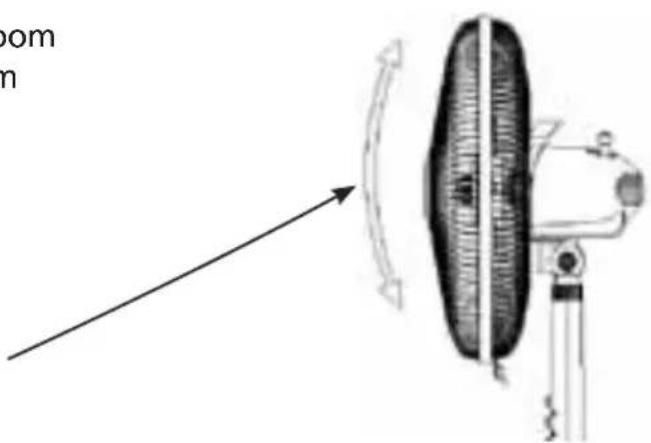

De draaihoek kan worden aangepast.

room in

Informatie-eisen

Steba VT 5
Omschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F	69,95	m^3/min
Opgenomen vermogen P 56,6 W
Bedrijfswaarde	SV	1,24	(m^3/min)/W
Elektriciteitsverbruik in de stand-by-stand	P_SB	0,41 W
Geluidsvermogensniveau van de ventilator	L_WA	60,5	dB(A)
Maximale luchtsnelheid	C	2,99	Meter/s
Meetnorm voor bedrijfswaarde	IEC 60879:1986(CORR.1992)
Contactgegevens voor nadere informatie	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Correcte afvalverwijdering van dit product

Versleten apparaten onmiddellijk onbruikbaar maken.

Binnen de Europese Unie duidt dit symbool erop dat dit product niet samen met huishoudelijk afval verwijderd mag worden. Oude apparaten bevatten waardevolle, recycleerbare materialen, die aan recycling onderworpen moeten worden om het milieu c.q. de menselijke gezondheid niet door een ongecontroleerde afvalverwijdering te schaden. Gelieve oude apparaten daarom via geschikte inzamelsystemen te verwijderen of het apparaat met het oog op de afvalverwijdering terug naar de afzender (waar u het product gekocht hebt) te zenden. De afzender zal dan het apparaat aan een stoffelijke recycling onderwerpen.

Evacuatie van de verpakking

Verpakkingsmateriaal niet gewoon wegwerpen, maar aan recycling onderwerpen. Verpakkingen van papier, karton en gegolfd karton in verzamelcentra voor oud papier afgeven. Onderdelen van kunststofverpakkingen en folie dienen eveneens in de daarvoor bestemde verzamelbakken gedeponeerd te worden.

In de voorbeelden voor de kunststofbenaming staat: PE voor polyethyleen, het kencijfer 02 voor PE-HD, 04 voor PE-LD, PP voor polypropyleen, PS voor polystyreen.

Klantenserviceafdeling:

Indien uw apparaat tegen de verwachting in dan toch al eens de klantenserviceafdeling nodig heeft, gelieve u dan tot onderstaand adres te richten. Wij zullen dan in geval van garantie voor de afhaling zorgen. Het apparaat moet transporteerbaar verpakt zijn.

Ongefrankeerde pakjes kunnen niet aanvaard worden!

Opgelet! Elektrische apparaten mogen uitsluitend door vakkundig geschoolde elektriciens gerepareerd worden, omdat er door ondeskundige reparaties aanzienlijke gevolgschade kan ontstaan.
