Marque	Steba
Modèle	VT S6
Type d'appareil	Ventilateur sur pied
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	47 W
Débit d'air maximal	66,83 m³/min
Valeur de service	1,42 (m³/min)/W
Niveau de puissance acoustique	65,75 dB(A)
Vitesse maximale de l'air	3,6 m/s
Nombre de vitesses	3 (arrêt, faible, moyen, élevé)
Fonction d'oscillation	Oui, activation par tirette
Réglage de la hauteur	Oui, par vis de réglage
Inclinaison	Oui, vers le haut et le bas
Dimensions (approx.)	Hauteur réglable de 110 à 140 cm, diamètre de la grille 40 cm
Poids (approx.)	5,5 kg
Longueur du câble	1,5 m (estimation)
Matériau de la grille	Métal peint
Pales du rotor	4 pales en plastique
Sécurité enfant	Grille de protection, ne pas insérer d'objets
Nettoyage	Débrancher, nettoyer avec un chiffon humide, grille aspirateur
Usage prévu	Domestique et similaire (bureaux, hôtels, etc.)

FOIRE AUX QUESTIONS - VT S6 STEBA

Comment assembler le ventilateur VT S6 ?

Assemblez d'abord le support et le tube. Fixez le bloc moteur en utilisant la vis longue et la vis de positionnement. Montez la grille arrière, puis les pales du rotor (la vis à oreilles doit s'encastrer dans le tassement de l'essieu). Accrochez la grille avant et fermez les attaches. Consultez le schéma dans la notice.

Comment régler la vitesse du ventilateur ?

Utilisez le commutateur rotatif sur le bloc moteur : position 0 pour arrêt, 1 pour débit faible, 2 pour moyen, 3 pour élevé.

Comment activer ou désactiver l'oscillation ?

Pour activer l'oscillation, tirez le remontoir situé sur le bloc moteur. Pour désactiver, appuyez sur le remontoir.

Comment régler la hauteur du ventilateur ?

Desserrez la vis de réglage sur le tube, ajustez la hauteur souhaitée, puis resserrez la vis.

Comment incliner le ventilateur ?

Tenez le tube d'une main, et de l'autre pivotez doucement le bloc moteur vers le haut ou le bas. Attention : ne pas appuyer sur la grille, uniquement sur le bloc moteur.

Que faire si le ventilateur ne fonctionne plus ?

Vérifiez d'abord la prise et le câble d'alimentation. Assurez-vous que l'interrupteur est sur une position autre que 0. Si le problème persiste, contactez le service après-vente Steba. Ne tentez pas de réparer vous-même.

Comment nettoyer le ventilateur VT S6 ?

Débranchez toujours l'appareil et laissez-le refroidir. Nettoyez le boîtier avec un chiffon humide. Pour les grilles poussiéreuses, utilisez un aspirateur avec une brosse. Ne plongez jamais l'appareil dans l'eau.

Puis utiliser une rallonge avec le ventilateur ?

Oui, mais la rallonge doit avoir une section d'au moins 1,5 mm². Si vous utilisez une multiprise, ne dépassez pas 3680 watts pour éviter un incendie. Assurez-vous que les enfants ne trébuchent pas sur le câble.

Le ventilateur peut-il être utilisé sur une minuterie ?

Non, l'appareil ne doit pas fonctionner avec une minuterie ou un système de télécommande séparé. Éteignez toujours manuellement l'interrupteur.

Quelles sont les précautions de sécurité importantes ?

Ne jamais toucher la fiche avec des mains mouillées, ne pas insérer d'objets dans la grille, tenir hors de portée des enfants de moins de 8 ans, ne pas utiliser près de flammes ou de surfaces chaudes, et toujours débrancher avant le nettoyage ou en cas d'absence.

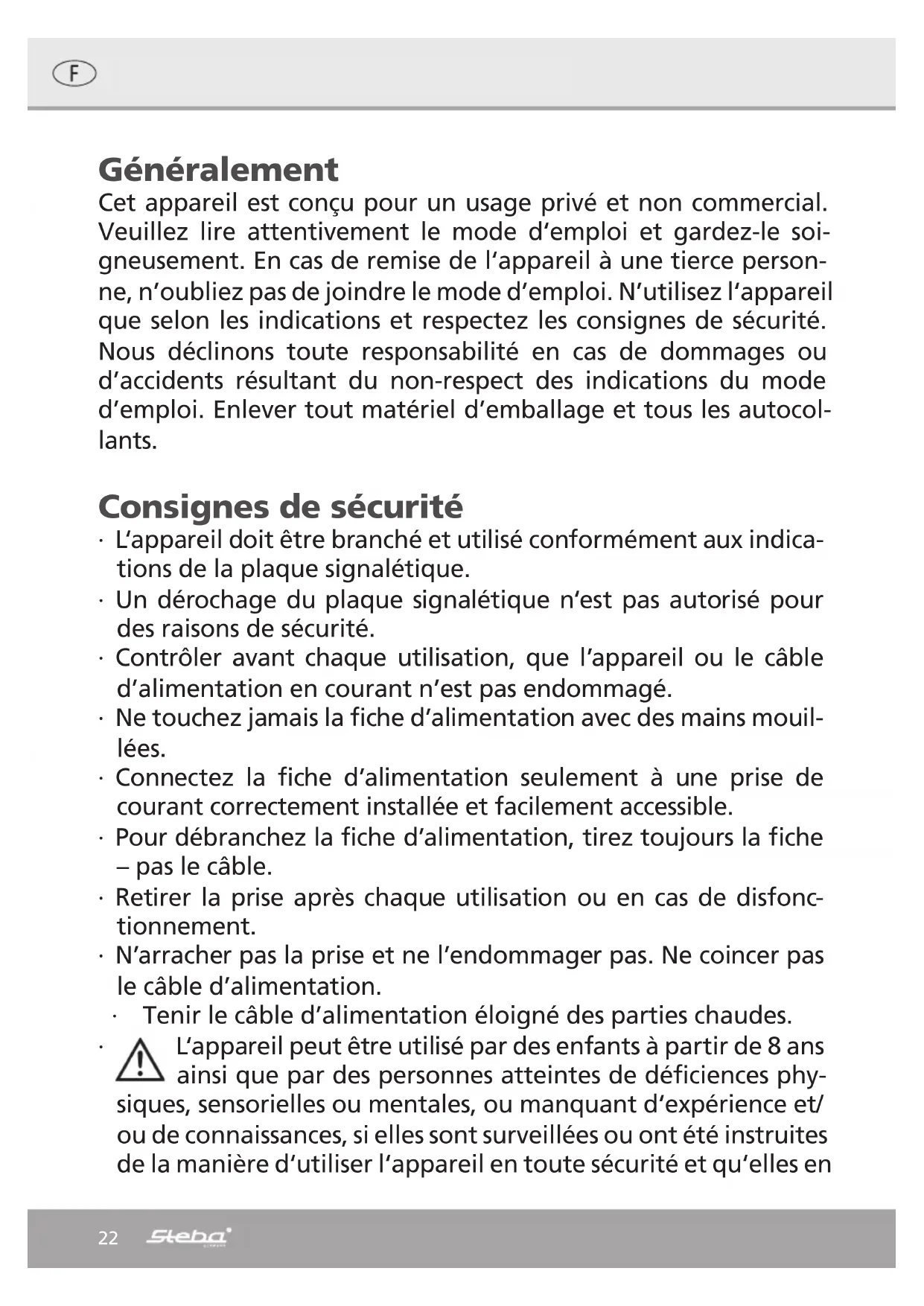

MODE D'EMPLOI VT S6 STEBA

Cet appareil est conçu pour un usage privé et non commercial. Veuillez lire attentivement le mode d'emploi et gardez-le soigneusement. En cas de remise de l'appareil à une tierce personne, n'oubliez pas de joindre le mode d'emploi. N'utilisez l'appareil que selon les indications et respectez les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages ou d'accidents résultant du non-respect des indications du mode d'emploi. Enlever tout matériel d'emballage et tous les autocollants.

Consignes de sécurité

• L'appareil doit être branché et utilisé conformément aux indications de la plaque signalétique.
• Un dérochage du plaque signalétique n'est pas autorisé pour des raisons de sécurité.
• Contrôler avant chaque utilisation, que l'appareil ou le câble d'alimentation en courant n'est pas endommagé.
• Ne touchez jamais la fiche d'alimentation avec des mains mouillées.
• Connectez la fiche d'alimentation seulement à une prise de courant correctement installée et facilement accessible.
• Pour débranchez la fiche d'alimentation, tirez toujours la fiche – pas le câble.
• Retirer la prise après chaque utilisation ou en cas de disfonctionnement.
• N'arracher pas la prise et ne l'endommager pas. Ne coincer pas le câble d'alimentation.
• Tenir le câble d'alimentation éloigné des parties chaudes.

L'appareil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes atteintes de déficiencies physiques, sensorielles ou mentales, ou manquant d'expérience et/ou de connaissances, si elles sont surveillées ou ont été instruites de la manière d'utiliser l'appareil en toute sécurité et qu'elles en

ont compris les dangers potentiels. Le nettoyage et l'entretien de l'appareil ne doivent pas être réalisés par des enfants, sauf s'ils sont âgés de plus de 8 ans et exécutent ces opérations sous surveillance.

• Tenir l'appareil et le cordon d'alimentation hors de portée des enfants de moins de 8 ans.
• Veillez á ce que des enfants ne jouent pas avec l'emballage (par exemple sac en plastique).
• L'appareil ne doit pas fonctionner avec une minuterie ou avec un système séparé de télécommande !

- Ne sortez jamais de chez vous sans éteindre l'appareil, assurez-vous que l'interrupteur soit en position Eteint.

• N'entreposez pas l'appareil à l'extérieur ou dans une pièce humide.
• Ne mettez jamais l'appareil dans l'eau.
• N'utilisez jamais l'appareil après un fonctionnement défaillant, par ex. s'il est tombé ou s'il a été endommagé d'une autre manière.
• Le fabricant ne sera pas tenu responsable en cas de mauvaise utilisation ou d'utilisation inappropriée par non-respect du mode d'emploi.
• Pour éviter tout danger, les réparations sur l'appareil, notamment le remplacement d'un câble endommagé, ne peuvent être réalisées que par un service après-vente autorisé. Seulement les pièces détachées original peuvent être utiliser.
• N'utilisez l'appareil que pour les applications décrites dans le mode d'emploi.

- Ne soufflez pas avec l'appareil sur une flamme (par ex. cheminée, bougies etc.), des bébés ou des patients. Veillez à ce que les ouvertures d'aspiration / d'évacuation ne soient pas recouvertes !

- Pendant le fonctionnement, ne mettez jamais des choses dans le treillis.

- Cet appareil est conçu pour un usage privé et similaires telles que :

o dans les cuisines pour les employés dans les magasins, bureaux et autres zones industrielles
o dans les propriétés agricoles et par les clients des hôtels, motels et autres établissements résidentiels
o dans chambres d'hôtes

- Si vous utilisez une rallonge, celle-ci doit avoir une section de 1,5 mm ^2 .

- Si vous utilisez une multiprise testée pas GS avec 16 A, il est interdit de le charger avec plus de 3680 watts en raison d'un danger incendie.

- Si vous utilisez une rallonge, faire attention que les enfants ne le tirent pas où trébucher sur le câble.

- Tirez la fiche d'alimentations toujours si l'appareil est sans surveillance, avant le montage, le démontage, ou le nettoyage.

- Nettoyage

Toujours débrancher l'appareil et le laisser complètement refroidir avant de le nettoyer.

- Ne jamais plonger l'appareil dans l'eau.

• Pour un nettoyage du boîtier, utilisez un chiffon humide.

- Quand la grille d'aération est poussiéreuse, on peut la nettoyer avec un aspirateur.

Plan de travail

Important : Ne jamais placer l'appareil sur une surface chaude ou à côté (par exemple plaque de cuisson d'une cuisinière). Faire fonctionnez seulement sur un support plan, stable et thermorésistant. Veiller à ce que des objets inflammables ne se trouvent pas à proximité. Ne placez pas l'appareil sur le bord de la table afin qu'il ne puisse pas être touché par les enfants ou qu'il ne tombe pas lorsque vous le touchez.

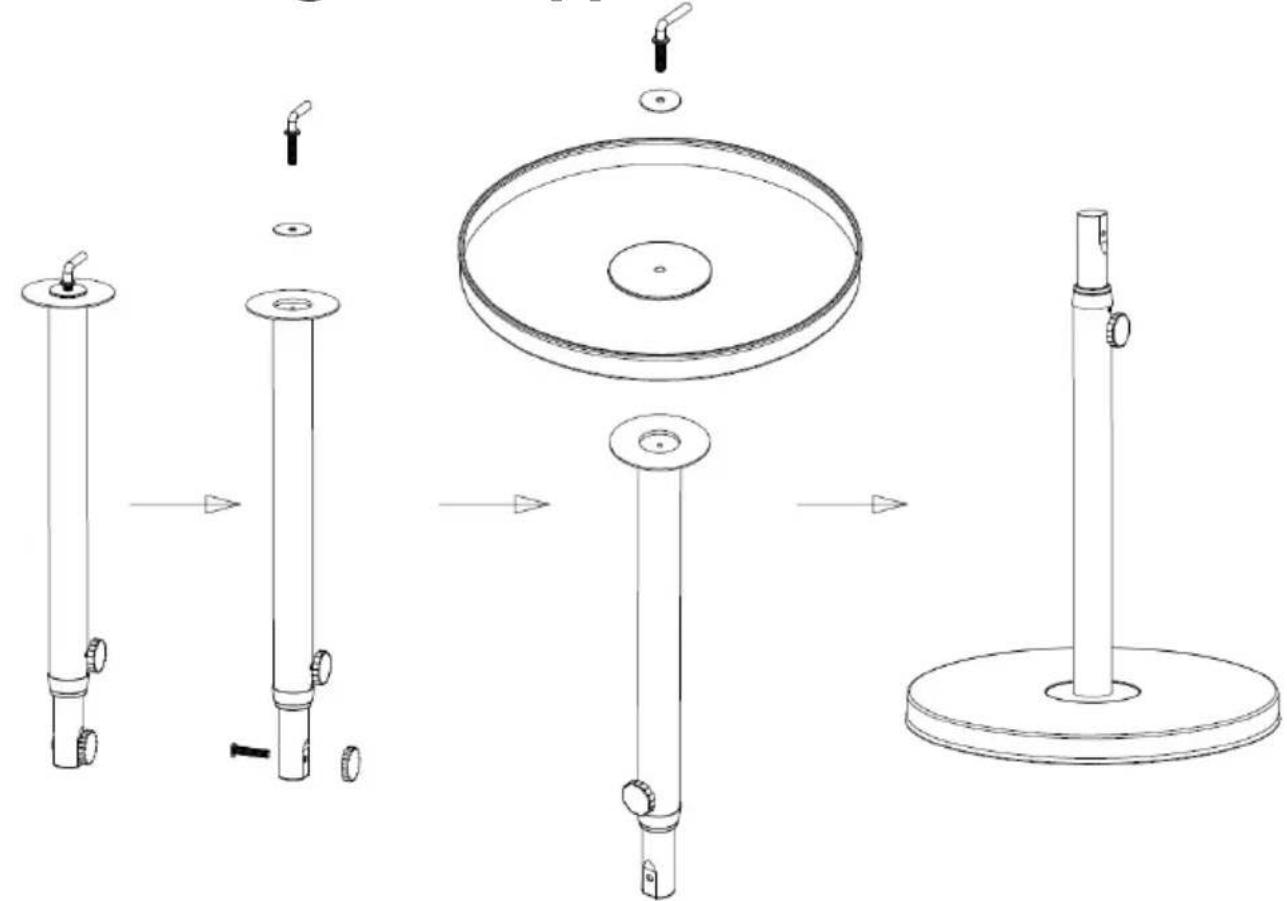

Assemblage du support et du tube

Assemblage du bloc moteur

T U

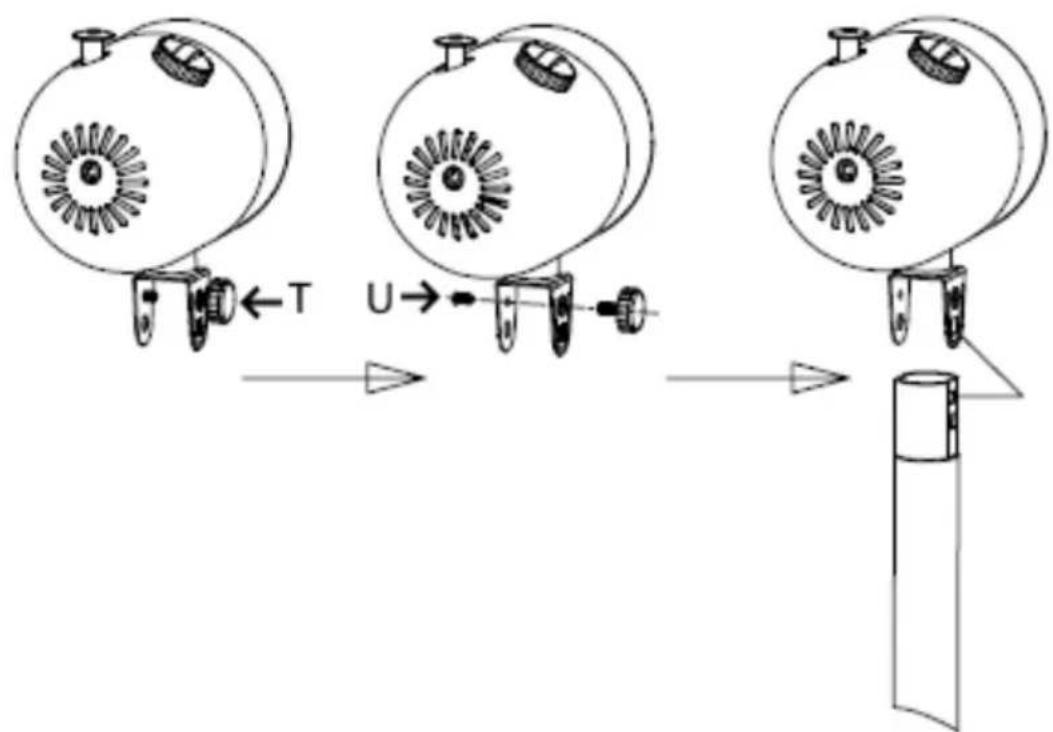

Retirez la vis de réglage T et la vis de positionnement U.

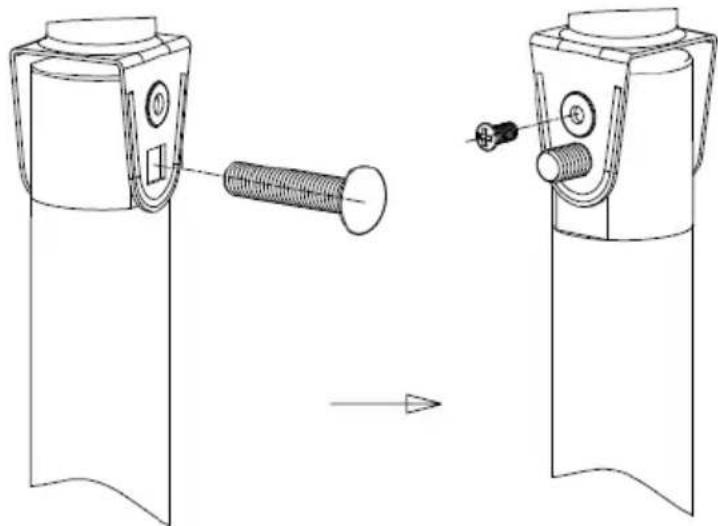

Placez le bloc moteur sur le tube et poussez au travers la vis longue.

Insérez le carré de la vis longue dans le trou carré du boîtier. Ensuite, fixez la vis de positionnement U.

Vissez l'écrou moleté W pour le montage du moteur.

Vissez la vis de réglage T.

Assemblage des grilles et des pales du ro- tor

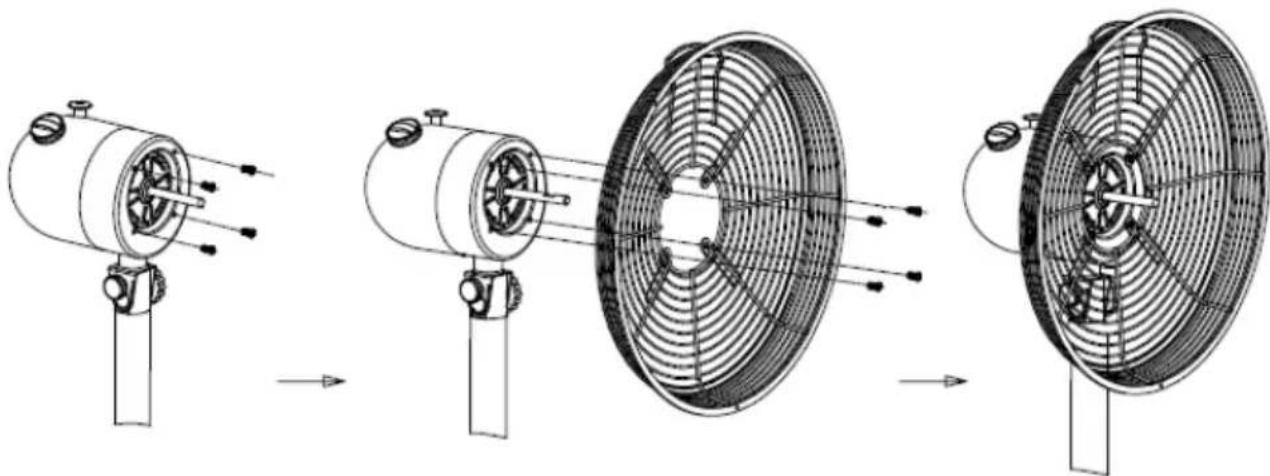

Retirez les 4 vis du bloc moteur.

Vissez la grille arrière avec la poignée de transport tournée vers le haut.

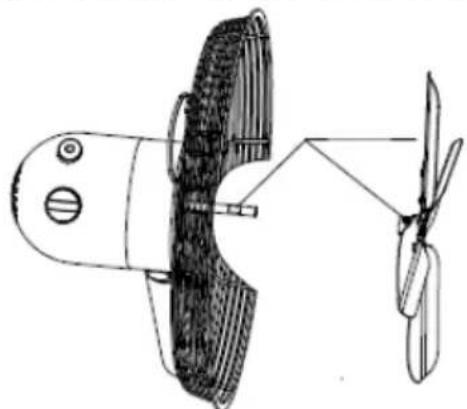

Enfichez les pales du rotor. La vis à oreilles doit se fixer dans le tassement de l'essieu.
L'arbre moteur ne doit pas dépasser du moyeu de l'aile.

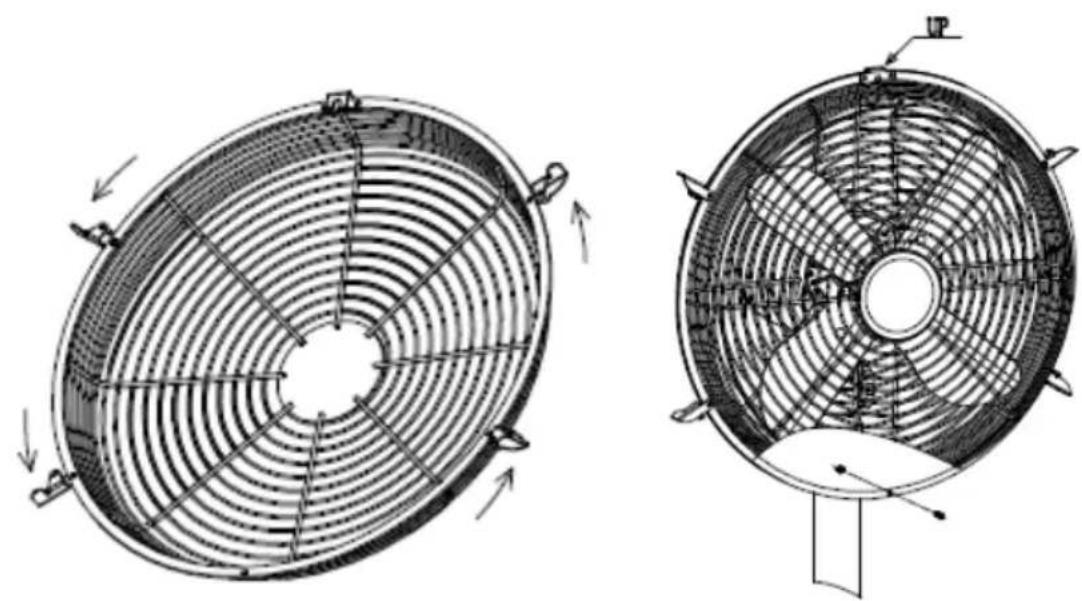

Ouvrez les attaches de la grille antérieure et accrochez la grille en haut de l'appareil.

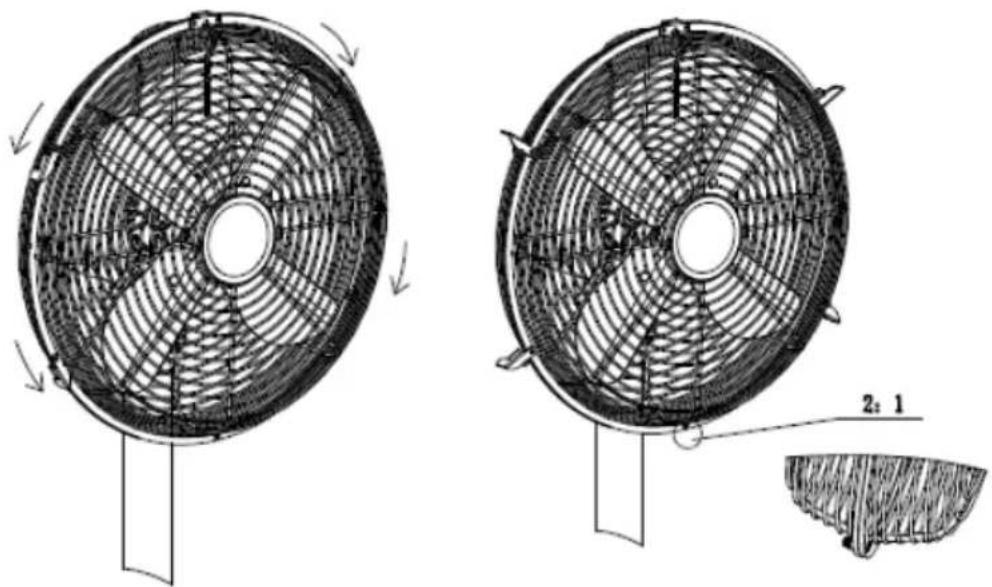

Fixez la grille antérieure en bas avec la vis et l'écrou. Fermez ensuite les attaches.

Utilisation

Avec le commutateur rotatif, vous pouvez choisir différents niveaux :

0 - Off

1 - débit d'air faible
2 - débit d'air moyen
3 - débit d'air élevé

L'oscillation peut être activée par tirer le remontoir sur le bloc moteur. En appuyant sur le remontoir, il est désactivé.

Réglage de la hauteur :

En desserrant la vis, la hauteur du ventilateur peut être modifiée.

Inclination :

L'angle d'inclinaison peut être ajusté vers le haut et vers le bas. Pour ce faire, tenez l'appareil sur le tube et faites pivoter doucement le bloc-moteur dans la position souhaitée.

Attention : Appuyez seulement sur le bloc moteur, pas sur la grille !

Exigences en matière d'informations

Steba VT S6
Description Symbole Valeur Unité
Débit d'air maximal F 66,83 m			^3 /min
Puissance absorbée P 47,0 W
Valeur de service SV 1,42 (m			^3 /min)/W
Consommation d'électricité en mode «veille»	P_SB W
Niveau de puissance acoustique L	_WA 65,75 dB(A)
Vitesse maximale de l'air	c	3,6	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986(CORR.1992)
Coordonnées de contact pour tout complément d'information	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Evacuation correcte de ce produit:

Mettre les appareils usagés immédiatement au rebut.

Au sein de l'UE, ce symbole indique que le produit ne doit pas être jeté avec les déchets ménagers. Les anciens appareils contiennent des matériaux de valeur recyclables qui doivent être valorisés afin d'éviter toute atteinte à l'environnement ou à la santé humaine due à une élimination incorrecte des déchets. Les anciens appareils doivent par conséquent être mis au rebut via des systèmes de collecte appropriés ou ramenés à cet effet au point de vente où ils ont été achetés. Les appareils seront alors confiés à un centre de recyclage des matériaux.

Élimination de l'emballage

Ne pas jeter l'emballage avec les déchets ménagers, mais avec les déchets recyclables. Jeter les emballages en papier, carton et carton ondulé aux points de collecte de vieux papiers. Les composants d'emballage en plastique et les films doivent également être jetés dans les conteneurs prévus à cet effet.

PS

PP

PE

Exemples d'identification des plastiques :

PE pour le polyéthylène, code 02 pour le PEHD, 04 pour le PEBD, PP pour le polypropylène, PS pour le polystyrène.

Service après-vente

Si, contre toute attente, l'appareil doit être confié au service après-vente, nous contacter aux coordonnées suivantes. En cas de garantie applicable, nous nous charge-ons de l'enlèvement de l'appareil. L'appareil doit être correctement emballé pour le transport.

Les paquets non affranchis ne pourront pas être pris en charge !

Attention ! Les appareils électriques doivent être réparés exclusivement par des électriciens qualifiés, les réparations non conformes pouvant entraîner des conséquences graves.
