BEDIENUNGSANLEITUNG VT 6 STEBA

220-240V\~;50/60Hz;35W

Standventilator

VT T6

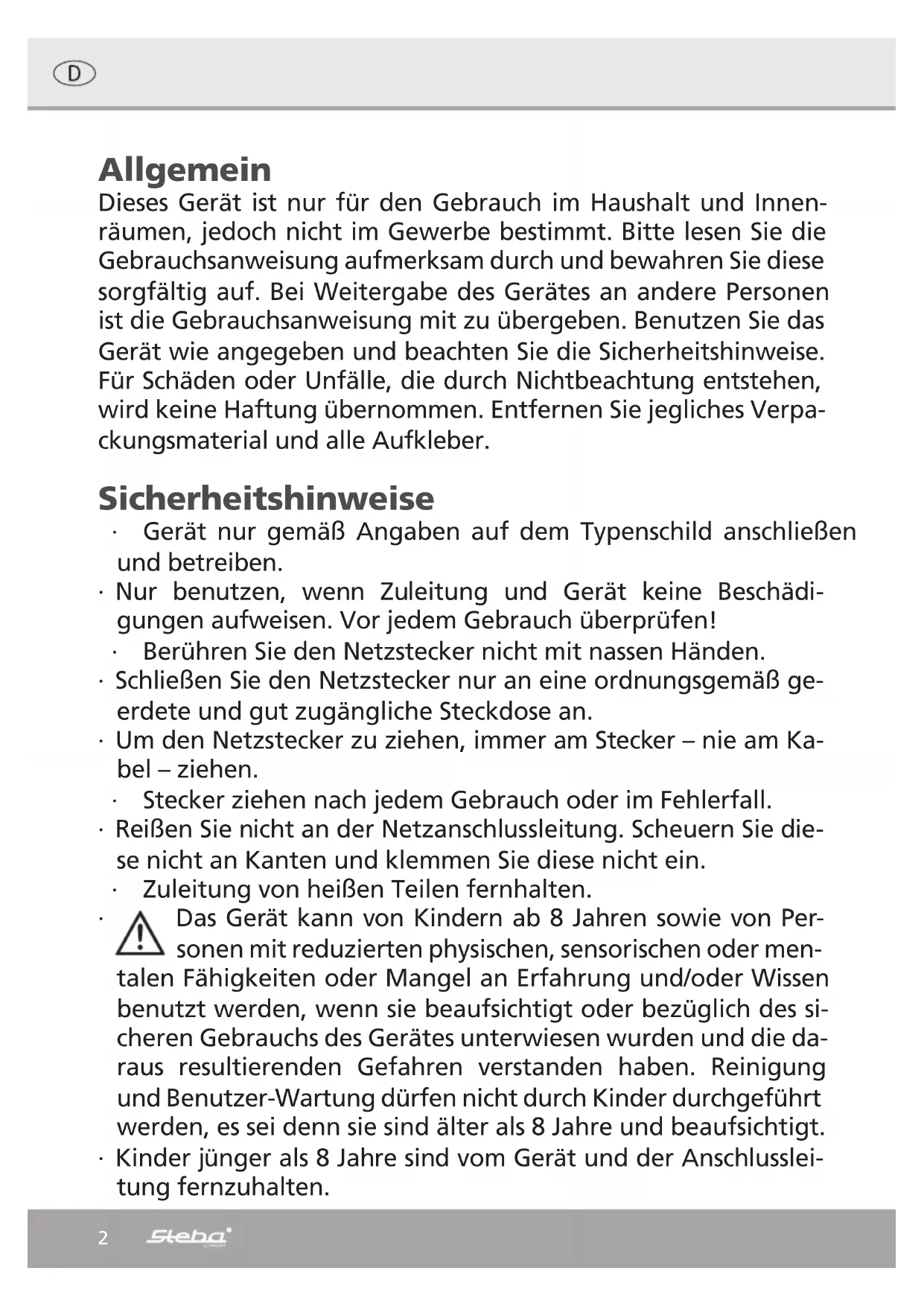

Gebrauchsanweisung 2

Dieses Gerät ist nur für den Gebrauch im Haushalt und Innenaufen, jedoch nicht im Gewerbe bestimmt.itte lessen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie diese sorgfältig auf. Bei Weitergabe des Gerätes an andere Personen ist die Gebrauchsanweisung mit zu übergeben. Benutzen Sie das Gerät wie angegeben und beachten Sie die Sicherheitshinweise. Für Schäden oder Unfälle, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Entfernen Sie jegliches Verpackungsmaterial und alle Aufkleber.

Sicherheitshinweise

Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben.
- Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. Vor jedem Gebrauch überprüfen!
- Berühren Sie den Netzstecker nicht mit nassen Händen.
- Schließen Sie den Netzstecker nur an eine ordnungsgemäß geerdete und gut zugängliche Steckdose an.
- Um den Netzstecker zuziehen, immer am Stecker – nie am Kabel –ziehen.
- Steckerziehen nach jedem Gebrauch oder im Fehlerfall.
- Reißen Sie nicht an der Netzanschlussleitung. Scheuern Sie diese nicht an Kanten und klemmen Sie diese nicht ein.
Zuleitung von weißen Teilen fernhalten.
Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgehrt werden, es sei dann sie sind Alter als 8 Jahre und beaufsichtigt.
- Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten.

• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät oder dem Verpackungsmaterial speilen (z.B. Plastiktuten).

• Das Gerätarf nicht mit einer Zeitschaltuhr oder mit einem separaten Fernwirksystem betriebenen werden!

• Verlassen Sie nie bei laufendem Gerät ihre Wohnung! Stellen Sie dazu stets sicher, dass sich der Schalter in der Stellung OFF (0) befindet.

Bewahren Sie das Gerät nicht im Freien oder einem feuchten Raum auf.

• Tauchen Sie das Gerät niemals ins Wasser.

• Benutzen Sie das Gerät niemals nach einer Fehlfunktion, z.B. wenn es heruntergefallen ist oder auf eine andere Weise beschädigt wurde.

• Der Hersteller übernimmt keine Verantwortung bei falschen oder unsachgemäßigen Gebrauch, der durch die Nichtbeachtung der Gebrauchsanleitung zustande kommt.
• Um Gefährdungen zu vermeiden dürfen Reparaturen am Gerät, wie z.B. eine beschädigte Zuleitung austauschen, nur durch einen Kundendienst ausgeführrt werden. Es dürfen nur original Ersatzteile verwendent werden.
• Das Gerät nur für die in der Bedienungsanleitung beschrieben Zwecke benutzen.

Blasen Sie nicht mit dem Gerät in Feuer (z.B. Kamine, Kerzen, etc.), auf Babys oder Patienten. Achten Sie daraufuf, dass die Ansaugung und Ausblasöffnung nicht abgedeckt sind.

• Wahrend des Betriebs keine Teile in die Geblaseabdeckung stecken.
• Dieses Gerät ist dazu bestimmt im Haushalt und ähnlichen Anwendungen verwendet zu werden wie beispelssweise:

o in Kuchen fur Mitarbeiter in Laden, Buros und anderen gewerblichen Bereichen
o in landwirtschaftlichen Anwesen und von Kunden in Hotels, Motels und anderen Wohneinrichtungen
o in Fruhstückspensionen.

• Bei Verwendung eines Verlängerungskabels muss thesees einen Querschnitt von 1,5mm^2 haben.
• Bei einer GS-geprüften 16 A Mehrfach-Steckerleiste damit die se gegen Brandgefahr nicht mit mehr wie 3680 Watt belastet werden.
• Achten Sie drauf, dass Kinder nicht am Kabelziehen oder eine Stolperfalle entsteht.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

Reinigung

Achtung! Vor jeder Reinigung Netzsteckerziehen. Gerät nicht in Wasser tauchen.

• Gehäuse mit einem feuchten Tuch und etwas Spülmittel abwischen.
• Wenn die Luftungsgitter verstaubt sind, kann man diese mit einem Staubsauger absaugen.

Arbeitsplatz

Wichtig:

Das Gerät niemals auf oder darüber einen—heiße Oberfläche stellen (z.B. Herdplatte), sondern nur auf einer ebenen, stabilen und temperaturbeständigen Unterlage betreiben. Es ist immer daraufuf zu achten, dass sich keine entflammbaren Gegenstände in der Nähe befinden.

Das Gerät nicht an die Tischkante stellen, damit es nicht von Kindern berührt werden kann oder bei Berührung herunterfällig.

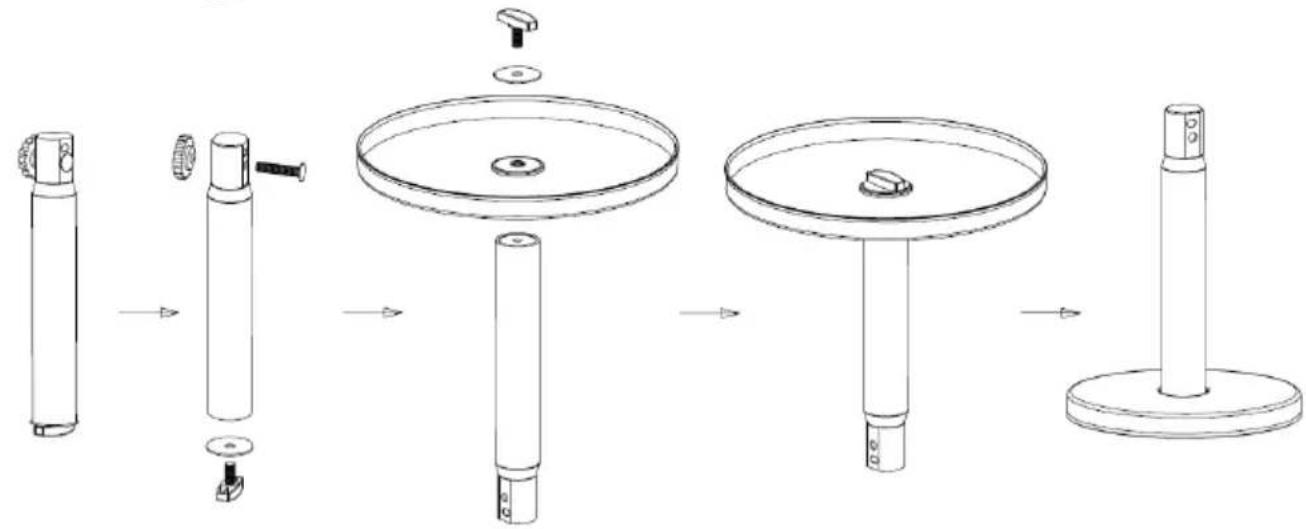

Montage Standfuss

Montage Motorteil

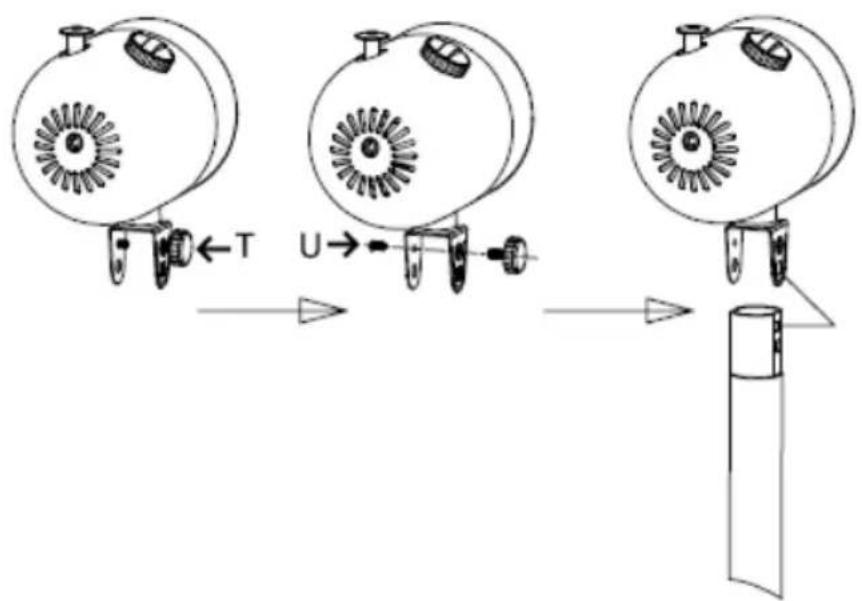

Die Neigungsschraube T und die Positionierungsschraube U entfernen.

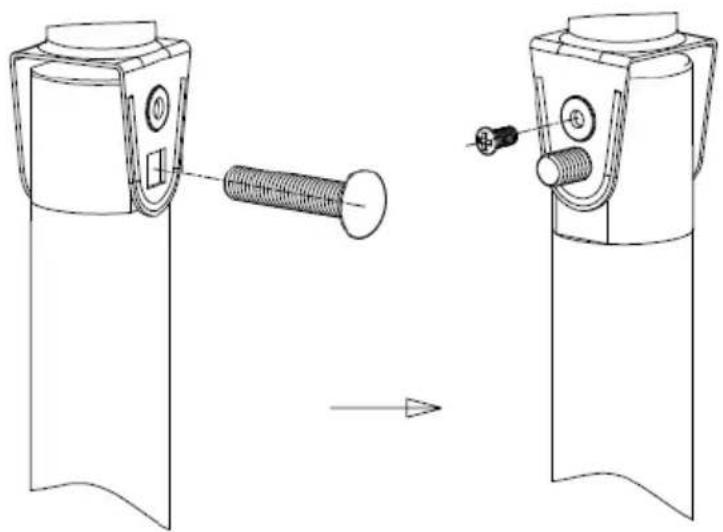

Das Motorteil auf das Rohr setzen und die lange Bundschraube durchstecken.

Dabei das Vierkant an der Bundschraube in das Vierkantloch am Gehäuse stecken. Anschließend die Positionierungsschraube U befestigen.

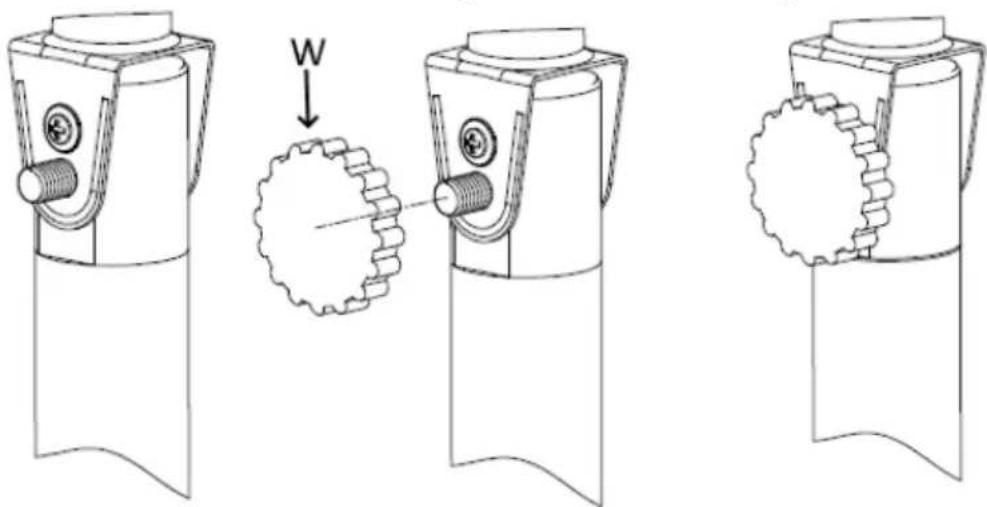

Die Rändelmutter W für die Motorbefestigung anschrauben.

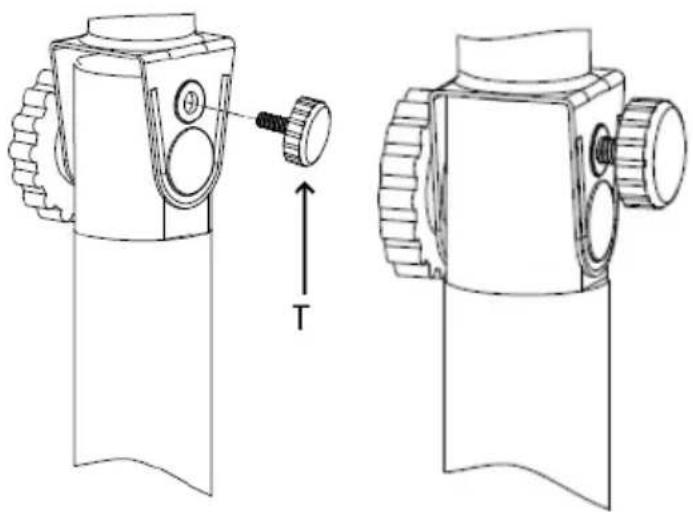

Die Neigungsschraube T festschrauben.

Montage Gitter und Rotorblätter

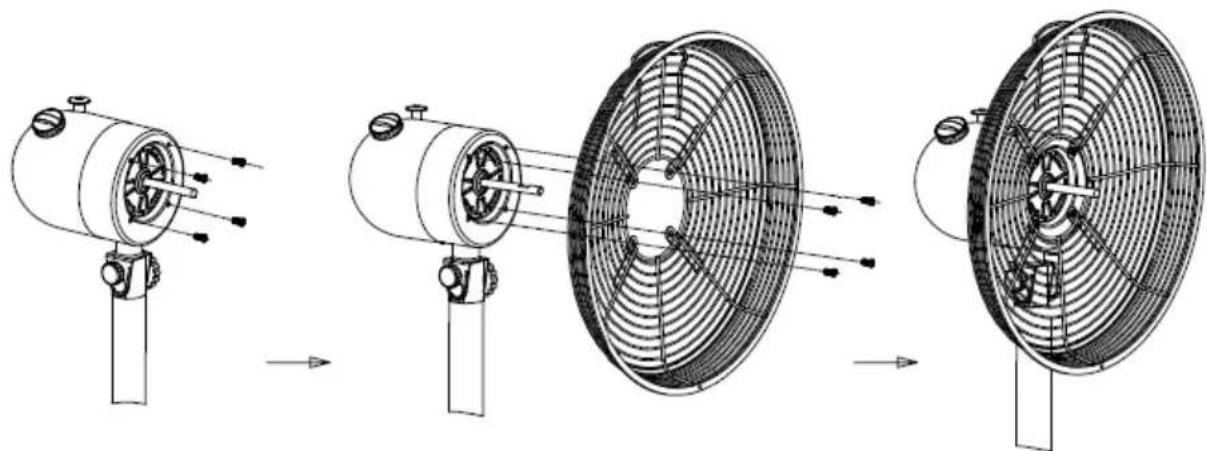

Die 4 Schrauben am Motorblock entfernen. Das hinterere Gitter mit Tragegriff nach oben anschrauben.
Die Flugel aufstecken. Die Flugelschraube muss sich in der Achsabflachung fixieren. Dabeiarf die Motorache nicht aus der Flugelnabe herausstehen.

Die Verschlussbügel des vorderen Gitters öffnen und das Gitter oben am Gerät einhängen.

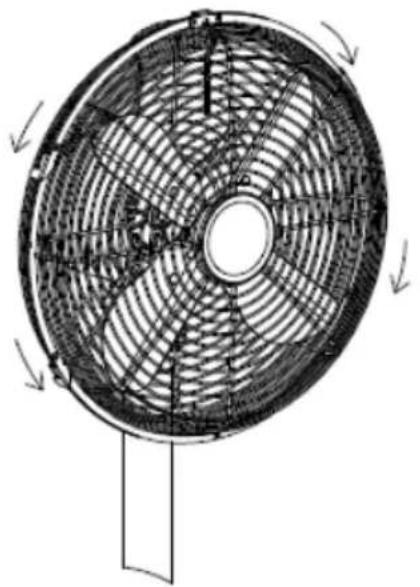

Das vordere Gitter unter mit Schraube und Mutter befestigen. AnschlieBend die Verschlussbugel schlieBen.

Einstellungen

Mit dem Drehschalter kann man verschiedeneen Stufen wahlen:

0-Aus

1 - niedrige Luftleistung
2 - mittlere Luftleistung
3 - hohe Luftleistung

Die Oszillation kann durch Ziehen des Stellrads auf dem Motorblock aktiviert werden. Durch Hereindrücken des Rades wird sie wieder deaktiviert.

Neigungswinkel:

Der Neigungswinkel kann nach oben und unter verstellt werden. Dazu hält man das Gerät am Standrohr und schwenkt den Motorblock vorsichtig in die gewünschte Position.

Achtung! Nur am Motorblock, nicht am Gitter drucken!

Informationsanforderungen

für Komfortventilatoren Gem. Verordnung (EU) Nr. 206/2012

Steba VT T6
Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom F 47,37 m			3/min
Ventilator-Leistungsaufnahme P 37,2 W
Serviceverhältnis SV 1,27 (m			3/min)/W
Leistungsaufnahme im Bereitschaftszu-stand	PSB		W
Ventilator-Schalleistungspegel	LWA	58,55	dB(A)
Maximale Luftgeschwindigkeit	c	3,25	m/s
Messnorm für die Ermittlung des Service-verhältnisses	IEC 60879:1986(CORR.1992)
Kontaktadresse für weitere Informatio-nen	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Korrekte Entsorgung these Products:

Ausgediente Geräte sofort unbrauchbar machen.

Innerhalb der EU weist these Symbol darauf auf hin, dass these Produkt nicht über den Hausmull entsorgt werden darf. Altgeräte enthalten wertvolle recyclungfähige Materialien, die einer Wiederverwertung zugeführrt werden sollenen und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Verpackungs-Entsorgung

Wenn möglich haben Sie die Verpackung auf um im Falle einer Garantie das Gerät zurückschicken zu konnen. Verpackungsmaterial nicht einfach wegwerfen, sondern der Wiederverwertung zuführen. Papier-, Pappe- und Wellpappeverpackungen bei Altpapiersammelstellen abgeben. Kunststoffverpackungsteile und Folien sollenen ebenfls in die darauf vorgesehenen Sammelbehälter gegeben werden.

In den Beispelen für die Kunststoffkennzeichnung steht: PE für Polyethylen, die Kennziffer 02 für PE-HD, 04 für PE-LD, PP für Polypropylen, PS für Polystyrol.

Kundenservice:

Sollte Ihr Gerät wider Erwarten einmal den Kundendienst benötigen, wenden Sie sichitte an nachfolgende Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen. Das Gerät muss transportfähig verpackt sein.

Unfreie Pakete können nicht angenommen werden!

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Vertrieb-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

E-Mail: [e-mail] Internet: http://www.steba.com

Achtung! Elektrogeräte)dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäß Reparaturen erhebliche Folgeschäden entstehen können.

Generally

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Distribution-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Généralement

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Allemagne

tel. service commercial : 09543 / 449-17 / -18,TEL.S.A.V.:09543/449-44,fax:09543/

449-19 e-mail: [e-mail] Internet:http://www.steba.com

STEBA Elektrogeräte GmbH & Co KG

Pointstr. 2, 96129 Strullendorf / Germany

Verkopen-Tel.: 09543 / 449-17 / -18,

Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Garantie-Bedingungen

Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. Schäden am Gerät, die bei bestimmungsgemäßem Gebrauch auf Werksfehler zurückzuführen sind und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit nach Lieferung an den Endabnehmer mitgeteilt wurden, beheben wir nach Maßgabe der folgenden Bedingungen. Um ihren Anspruch geltend zu machen, ist der original Verkaufsbeleg mit Verkaufsdatum beizulegen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert- und Gebrauchstauglichkeit des Gerätes unerheblich sind sowie für Schäden aus nicht normalen Umweltbedingungen. Die Garantie erstreckt sich ausschließlich auf Mängel, welche auf Material- oder Herstellungsfehler zurückzuführen sind. Die Behebung von uns als garantiepflichtig anerkannter Mängel erfolgt dadurch, dass die mangelhaften Teile durch einwandfrei Teile ersetzt werden.

Von der Garantie ausgeschlossen sind:

Normaler VerschleB
- Gebrauchsschäden an der Beschichtung
Glasbruch

• Unsachgemäß Anwendung, wie Überlastung oder nicht zugelassene Zubehörteile
• Beschädigung durch Fremdeinwirkung, Gewaltanwendung oder Fremdkörper
  Schaden durch Nichtbeachtung der Gebrauchsanleitung z. B. falsche Netzspannung

Geräte, für die unter Bezugnahme auf diese Garantie eine Mangelbeseitigung beansprucht wird, sind an uns sachgemäß verpackt, gereinigt, mit Fehlerangabe und einschließlich Kaufbeleg einzusenden. Ersetzte Teile gehen in unser Eigentum über. Der Garantieanspruch ist nicht übertragbar und erlischt bei unsachgemäßem Gebrauch oder Zweckentfremdung, wenn Reparaturen oder Eingriffe von dritter Seite vorgenommen wurden; undzar unabhängig davon, ob die Beanstandung hierauf beruht. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet zum gleichen Zeitpunkt wie die Garantiefrist für das ganze Gerät.

Kann der Mangel nicht beseitigt werden oder wird die Nachbesserung von uns abgeleht oder unzumutbar verzögert, wird auf Wunsch des Endabnehmers innerhalb der gesetzlichen Garantiezeit ab Kauf- bzw. Lieferdatum entweder kostenfreier Ersatz gefelwert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaufpreises zurückgenommen.

Weitergehende Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen.
