Type de produit	Lave-linge frontal
Marque	Siemens
Modèle	WM14UUP9DN
Capacité de lavage	9 kg
Vitesse d’essorage maximale	1400 tr/min
Hauteur	85 cm
Largeur	60 cm
Profondeur	59 cm
Poids net	78 kg
Alimentation électrique	220-240 V ~ 10 A
Consommation d’énergie (cycle)	0,95 kWh
Consommation d’eau (cycle)	50 L
Niveau sonore (lavage/essorage)	46 / 72 dB(A)
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Rapide 15 min, etc.
Options	Départ différé, Prélavage, Extra rinçage, Repassage facile
Affichage	Écran LCD avec sélecteur de programmes
Sécurité enfants	Oui - Verrouillage du bandeau
Système anti-débordement	Oui - AquaStop
Pièces détachées disponibles	Dessus, panneau de commande, bac à produits, porte, joint de porte, fermeture de porte, lumière du tambour, couvercle de pompe, panneau de façade
Réparabilité	Consommateur pouvant remplacer les pièces listées (conformément au règlement UE 2019/2023)
Entretien	Nettoyer le filtre de pompe régulièrement, détartrer le bac à produits
Classe énergétique	A (échelle A à G)

FOIRE AUX QUESTIONS - WM14UUP9DN SIEMENS

Comment démarrer un cycle de lavage ?

Sélectionnez le programme souhaité à l'aide du sélecteur, ajustez les options (température, essorage) si nécessaire, puis appuyez sur la touche Départ.

Que faire si la machine ne s'allume pas ?

Vérifiez que la fiche est bien branchée, que le disjoncteur n'a pas sauté, et que la porte est correctement fermée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de pompe ?

Débranchez l'appareil, ouvrez le couvercle de la pompe (en bas à droite), dévissez le filtre dans le sens inverse des aiguilles d'une montre, nettoyez-le et replacez-le.

Pourquoi la machine affiche-t-elle un code d'erreur E:??

Les codes d'erreur indiquent un problème spécifique. Consultez la notice pour la signification. Les plus courants : E:10 (problème d'arrivée d'eau), E:20 (problème de vidange).

Comment changer la porte du lave-linge ?

Débranchez l'appareil, retirez les vis de charnière (Torx T20), soulevez la porte vers le haut et déposez-la. Le montage s'effectue dans l'ordre inverse.

Le joint de porte fuit, que faire ?

Vérifiez que le joint n'est pas déchiré ou mal positionné. Si nécessaire, remplacez-le en suivant les instructions de la notice (retrait du panneau avant, desserrage du collier).

Comment détartrer le lave-linge ?

Utilisez un détartrant spécial lave-linge, versez-le dans le bac à produits, lancez un programme coton à 90°C sans linge.

Pourquoi le linge ressort-il mouillé ?

Vérifiez la vitesse d'essorage sélectionnée, que le filtre de pompe n'est pas obstrué, et que la machine n'est pas en surcharge.

Puis-je réparer moi-même l'appareil ?

Oui, pour certaines pièces comme le dessus, le panneau de commande, le bac à produits, la porte, le joint, la fermeture de porte, la lumière du tambour et le couvercle de pompe. Suivez les conseils de réparation dans la notice.

Comment changer la lumière du tambour ?

Débranchez l'appareil, retirez le dessus et le panneau de commande, sortez le support de la lumière de son logement, débranchez les connecteurs et remplacez l'ampoule.

MODE D'EMPLOI WM14UUP9DN SIEMENS

1 Over dit document. 87

Conseils de réparation - Lave-linge

A propos de ce document 171

1.1 Informations importantes 171
1.1.1 Objectif 171
1.2 Explication des symboles 171
1.2.1 Niveau de risque 171
1.2.2 Symboles de danger 171
1.2.3 Structure des indications d'advertisement 172
1.2.4 Symboles generaux 172

Outils et aides. 173

Réparation 174

3.1 Changer le dessus. 174
3.1.1 Retirer le dessus 174
3.1.2 Monter le dessus 174
3.2Changer le panneau de commande 175
3.2.1 Retirer le panneau de commande 175
3.2.2 Monter le panneau de commande 175

3.3Changer le bac a produits 176
3.3.1 Retirer le bac a produits 176
3.3.2 Monter le bac a produits 176
3.4Changer la poignee du bac a produits 177
3.4.1 Retirer la poignee du bac a produits 177
3.4.2 Monter la poignee du bac a produits 177
3.5Changer la porte 178
3.5.1 Retirer la porte 178
3.5.2 Monter la porte 178
3.6 Changer les composants de la porte 179
3.6.1 Retirer les composants de la porte 179
3.6.2 Monter les composants de la porte 179
3.7 Changer le joint de porte 180
3.7.1 Retirer le joint de porte 180
3.7.2 Monter le joint de porte 183
3.8 Echange de la fermetre de porte 184
3.8.1 Retrait de la fermetre de porte 184
3.8.2 Monter la fermeture de porte 185
3.9Changer la lumière du tambour 186

3.9.1 Retirer la luziere du tambour 186
3.9.2 Monter la luziere du tambour 186

3.10 Changer le couvercle de la pompe 187

3.10.1 Retirer le couvercle de la pompe 187
3.10.2 Monter le couvercle de la pompe 187

3.11 Changer le panneau de facade 188

3.11.1 Retirer le panneau de facaade 188
3.11.2 Monter le panneau de facade 190

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVENTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
+	Caractérisation d'outils nécessaires
√	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généaux

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

3.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 6.3^(1/4") 152mm, pour vis avec [00341272] avec trou,long axe de sécurité

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.1.1 Retirer le dessus

1. Retirer les vis (1).
2. Repousser le dessus vers l'arriere l'appareil (2).
3. Soulever le dessus (3) pour le retarder.

3.1.2 Monter le dessus

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

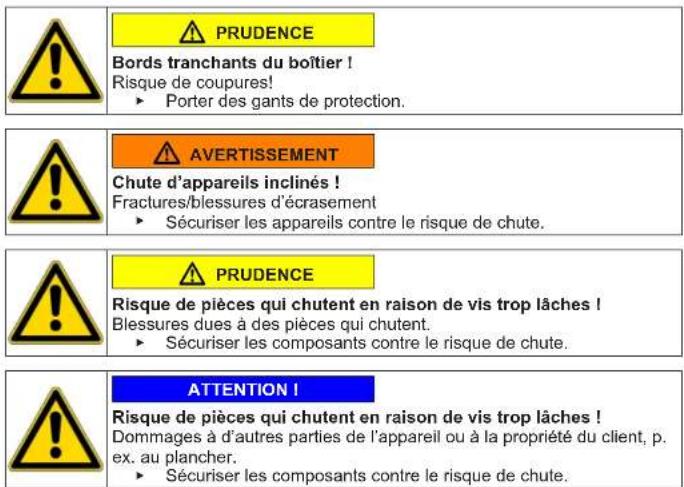

3.2 Changer le panneau de commande

Pre-reguls:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Dessus a ete reire.174
Bac à produits retire.→176

3.2.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relacher le contact a fiche de l'unité de commande.
2. Retirer le panneau de commande.

3.2.2 Monter le panneau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.3 Changer le bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.3.1 Retirer le bac à produits

1. Ouvrir le bac a produits.
   2.1.Appuyer dessus pour l'inserer (1).

2. Retirer le bac a produits (2).

3.3.2 Monter le bac a produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.4 Changer la poignée du bac à produits

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.→176

3.4.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignee du bac a produits.

3.4.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière!

crasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la chamiere.

Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La portes est ouverte.

3.5.1 Retirer la porte

1.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches! Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.

A PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

Retirer les vis (1).

1. Retirer la porte en la soulevant.

3.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.6 Changer les composants de la porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la chamiere.

Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porta a ete retiree.178

3.6.1 Retirer les composants de la porte

Demonter la portedel'extérieurvers l'intérieur.

3.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.7 Changer le joint de porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retire.→176
Porta a ete retiree.178
Couvercle de la pompe a ete retire. 187

3.7.1 Retirer le joint de porte

1.

Soulever I'appareil par I'avant.

1. Desserrer les vis dans la portion inférieure du panneau de façade (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis dans la zone de la pompe (2). 5. 1. Desserrer les vis à l'arrière de l'appareil (1).

1. Retirer le dessus (2, 3).

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 181 à 505

Réparation

6.1. Retirer les vis (1).

1. Relacher les éléments de fixation du panneau (2, 3).
2. Desserer les vis du boîter du distributeur.

1. Retirer le panneau de commande.

2. Retirer le support de la luziere du tambour en partie supérieure.

ATTENTION

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette avec un outil en plastique.

1. D'éfaire le joint de porte du panneau de façade.
2. Debrancher le connecteur de cable de la fermeture de porte.

Réparation

1. Desserrer les vis dans la portion supérieure du panneau de façade (3).

1. Retirer le panneau de façade.

2. Retirer tous les raccords de flexibles.

1. Retirer le joint de porte.

3.7.2 Monter le joint de porte

A VERTISSEMENT

Risque de chute de pieces en cas d'installation incorrecte!

Risque de blessure ou endommagement de l'appareil.

Serrer I'anneau de tension du joint de 3,4 Nm.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.8 Echange de la fermetre de porte

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la régulation (EU) 2019/2023. Tout fouils, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois, régulations et standards nationaux spécifiques, de façon vérifiable.

Risque d'electrocution en raison de pieces sous tension! Risque d'electrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparties par des techniciens qualifiés.
  Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Chute d'appareils inclines!

actures/blessures d'écrasement
Securiser les appareils contre le risque de chute.

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pieces qui chutent.
- Securiser les composants contre le risque de chute.

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 19 ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a ete retire.174
Panneau de commande a ete retire.
Porte a ete retiree. 178
Collier de serrage a eté retire
Panneau de facade a ete retire.
Joint de porte a ete retire.

3.8.1 Retrait de la fermetre de porte

1. Debrancher la prise de la fermetre de porte.
2. Défaire la fermetre de porte.

1. Retirer la fermeture de porte.

Réparation

3.8.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

2021-02-16_8001214495 Copyright par BSH Hausgeräte GmbH Pages 185 à 505

Réparation

3.9 Changer la lumière du tambour

PRUDENCE

Bords tranchants du boitier!

Risque de coupures!

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclins!

Fractures/blessures décrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches! Blessures dues à des pieces qui chutent.

• Securiser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. 16 ex. au plancher.

• Securiser les composants contre le risque de chute.

Pre-reguls:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Dessus a ete retire.174
Bac a produits retiree 176
Panneau de commande a ete retire.

3.9.1 Retirer la lumière du tambour

1.Sortir le support de la lumiere du tambour de I'appareil.
2. Debrancher les connexions electriques.
3. Retirer la luziere du tambour de son support.

3.9.2 Monter la luziere du tambour

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.10 Changer le couvercle de la pompe

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

3.10.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

3.10.2 Monter le couvercle de la pompe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

3.11 Changer le panneau de façon

PRUDENCE

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retiree 176
Porta a ete retiree.178
Joint de porte a eté rétieré
Couvercle de la pompe a ete retire.187

3.11.1 Retirer le panneau de façade

1.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

Soulever I'appareil par I'avant.

1. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

4.1.Retiner les vis (1).

1. Repousser le dessus vers l'arriere l'appareil (2).
2. Soulever le dessus (3) pour le retarder.

5.1. Retirer les vis (1).

1. Retirer les éléments de fixation (2, 3).

1. Retirer le panneau de commande.

7.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

Sécuriser les composants contre le risque de chute.

Réparation

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches! Dommages à autres parties de l'appareil ou à la propriété du client, p. ex. au plancher. Scurisser les composants contre le risque de chute.

Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le panneau de façade.

3.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.

3.2.2 A verzérlopanel telepitése

3.7.2 Gumitomités felhelysezese

FIGYELMEZTETES

4.1.Odstranite vijake (1).
