WM14UUP9DN - Mosógép SIEMENS - Ingyenes használati útmutató

Termék típusa	Elöltöltős mosógép
Márka	Siemens
Modell	WM14UUP9DN
Mosási kapacitás	9 kg
Maximális centrifugálási sebesség	1400 ford/perc
Magasság	85 cm
Szélesség	60 cm
Mélység	59 cm
Nettó tömeg	78 kg
Elektromos táplálás	220-240 V ~ 10 A
Energiafogyasztás (ciklus)	0,95 kWh
Vízfogyasztás (ciklus)	50 L
Zajszint (mosás/centrifugálás)	46/72 dB(A)
Mosási programok	Pamut, Szintetikus, Kímélő, Gyapjú, Gyors 15 perc, stb.
Opciók	Késleltetett indítás, Előmosás, Extra öblítés, Könnyű vasalás
Kijelző	LCD kijelző programválasztóval
Gyermekbiztonság	Igen - Kezelőpanel zár
Túlfolyásgátló rendszer	Igen - AquaStop
Elérhető alkatrészek	Tető, kezelőpanel, adagolórekesz, ajtó, ajtótömítés, ajtózár, dobfény, szivattyúfedél, előlap
Javíthatóság	A fogyasztó kicserélheti a felsorolt alkatrészeket (az EU 2019/2023 rendelet szerint)
Karbantartás	Rendszeresen tisztítsa a szivattyúszűrőt, vízkőtelenítse az adagolórekeszt
Energiaosztály	A (A-tól G-ig terjedő skála)

Gyakran ismételt kérdések - WM14UUP9DN SIEMENS

Hogyan indítsak el egy mosási ciklust?

Válassza ki a kívánt programot a programválasztóval, állítsa be a szükséges opciókat (hőmérséklet, centrifugálás), majd nyomja meg a Start gombot.

Mit tegyek, ha a gép nem kapcsol be?

Ellenőrizze, hogy a dugasz jól van-e csatlakoztatva, a megszakító nem oldott ki, és az ajtó megfelelően be van-e zárva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam meg a szivattyúszűrőt?

Húzza ki a készüléket, nyissa ki a szivattyú fedelét (jobbra lent), csavarja ki a szűrőt az óramutató járásával ellentétes irányba, tisztítsa meg, és tegye vissza.

Miért jelenít meg a gép egy E:?? hibakódot?

A hibakódok egy adott problémát jeleznek. A jelentésüket lásd a használati útmutatóban. A leggyakoribbak: E:10 (vízbevezetési probléma), E:20 (leeresztési probléma).

Hogyan cseréljem ki a mosógép ajtaját?

Húzza ki a készüléket, távolítsa el a zsanércsavarokat (Torx T20), emelje fel az ajtót, és vegye le. A szerelés fordított sorrendben történik.

Az ajtótömítés szivárog, mit tegyek?

Ellenőrizze, hogy a tömítés nem szakadt-e el, vagy nincs-e rossz helyzetben. Ha szükséges, cserélje ki a használati útmutató utasításai szerint (az előlap eltávolítása, a bilincs meglazítása).

Hogyan vízkőtelenítsem a mosógépet?

Használjon speciális mosógép vízkőtelenítőt, öntse az adagolórekeszbe, indítson egy pamutprogramot 90°C-on ruha nélkül.

Miért nedves a ruha a mosás után?

Ellenőrizze a kiválasztott centrifugálási sebességet, hogy a szivattyúszűrő nem tömődött-e el, és hogy a gép nincs-e túlterhelve.

Magam is megjavíthatom a készüléket?

Igen, bizonyos alkatrészek esetében, mint a tető, a kezelőpanel, az adagolórekesz, az ajtó, a tömítés, az ajtózár, a dobfény és a szivattyúfedél. Kövesse a használati útmutató javítási tanácsait.

Hogyan cseréljem ki a dobfényt?

Húzza ki a készüléket, távolítsa el a tetőt és a kezelőpanelt, vegye ki a fény tartóját a helyéről, húzza ki a csatlakozókat, és cserélje ki az izzót.

HASZNÁLATI ÚTMUTATÓ WM14UUP9DN SIEMENS

3.6.2 Montáz soucasti dvirek

Montaz provedte v opacnem sledu.

Oprava

3.7 Vymena tsesneni dvifek

Ostré hrany skrǐne!

Nebzpeci feznych poraneni

Pouziveje ochranné rukavice.

Nebezpeci padajicich dilu kvuli uvolenym srobum!

3.7.2 Montáz tésnéni dvirek

VYSTRAHA

Nebezpeci padajicich dilu z duvodu nespravne montaze!

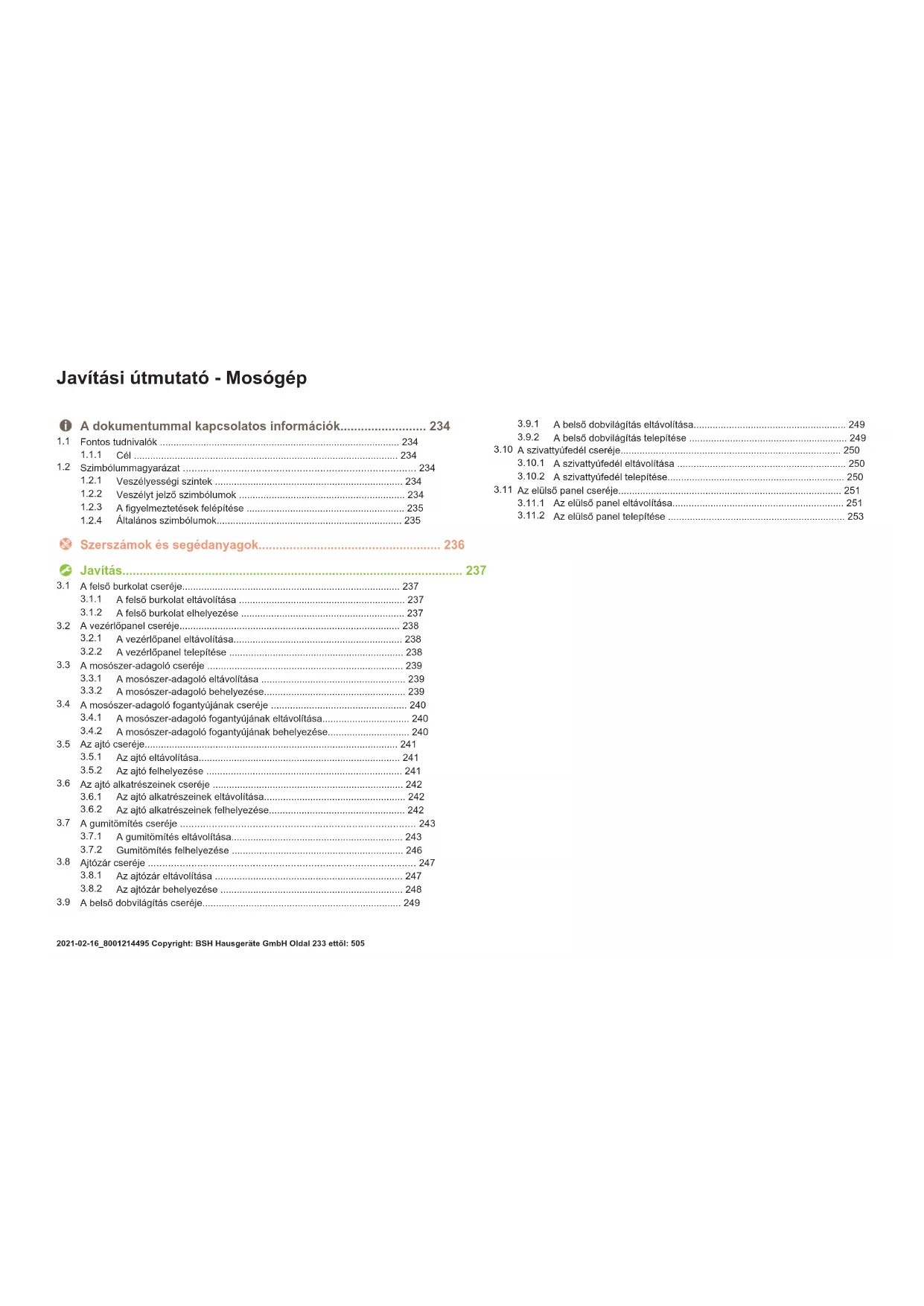

Javitási utmutató - Mosógpép

1 A Dokumentummal kapcsolatos informaciok 234

1.1 Fontos tudnivalok 234

1.1.1 Cel 234
1.2 Szimbólummagyarázat 234
1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelz szimbolumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235

Szerszamok es segedanyagok 236

Javitas 237

3.1 A felsö burkolat csereje 237

3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelyzese 237

3.2 A verzêrlöpanel cseréje 238

3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238

3.3 A mososzer-adagolocsereje 239

3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239

3.4 A mososzer-adagoló fogantyujanak cseréje 240

3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240

3.5 Az ajto csereje 241

3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241

3.6 Az ajto alkatreszeinek csereje 242

3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242

3.7 A gumitomités csereje 243

3.7.1 A gumitômites eltávolítasa 243
3.7.2 Gumitomités felhelyezese 246

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248

3.9 A belso dobvilagitas csereje 249

3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dovvilagitas telepitese 249

3.10 A szivattyufedel csereje 250

3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250

3.11 Az elulso panel csereje 251

3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmeztétst mutat be, amely az aram alatt levó alkaterśek okozla aramutésre figyelmetzit. Megemliti a veszely elkerulésere szolgálo intézkedst.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
▶	Videós oktatóanyagra mutató hivatkozás
◎	A szükséges eszközök
✓	A szükséges feltetelek
¶	Feltétel (ha..., akkor...)
●	Eredmény
[Inditás]Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűsörő fóg,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fóg[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javitás

3.1 A felsö burkolat cseréje

Kulonleges eszkozok

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Kovetelmeny:

A keszüléket levalasztotta az áramellársól.
A keszüléket levalasztotta a vizellatásrol.

3.1.1 A felsō burkolat eltávolitása

1. Távolítsa el a csavarokat (1).
2. Tolja a felso burkolatot a keszulek hatso része fele (2).
3. Felemelve (3) távolítá sa el a felso burkolatot.

3.1.2 A felső burkolat elhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.2 A gezérlopanel cseréje

Éles burkolatszéleki

Vagasi serulsek

Viseljen védokesztyut.

Megdontt keszulekek elcsuszasa!

Csonttorez /zuzodasi serulések

Biztositsa keszulekeket elcsuszas ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leesö alkatreszek miatti sérülé

Biztositsa az alkatreszt leeses elln.

Leos arkatzekzek zevsye a kldt csaivor intt. A kesziljek tohri zeszeinek yag ay iujfeli jaksanak (pl

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszuleket levalasztotta a vizellatasrol.
Eltávolitotta a felso burkolatot.→237
Eltávolította a mosószer-adagolót.—239

3.2.1 A gezérlopanel eltávolitása

1. 1. Távolítsa el a csavarokat (1).
2. Lazitsa meg a rogzitoelemeket (2, 3).

1. Húzza ki a vezérloegység dugaszt.
2. Távolitsa el a vezérólpaneelt.

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.3 A mosószer-adagoló cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.

3.3.1 A mosószer-adagoló eltávolítasa

1. Húzza ki a mosószer-adagoló rekeszt.
   2.1.Nyomja le a fiokot (1).

2. Távoltsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mosószer-adagoló behelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.4 A mososzer-adagolofogantuyujanak csereje

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot 239

3.4.1 A mosószer-adagoló fogantúyújanak eltávolitasa

1. Lazitsa meg a rogzittoelemeket.

1. Távolítsa el masószer-adagoló rekesz fogantyúját.

3.4.2 A mososzer-adagoló fogantuyujanak behelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.5 Az ajtó cseréje

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Az ajto nyitva van.

3.5.1 Az ajto eltavolitasa

1.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk tóbbi részeinek vagy az ügyfél lakásnak (pl. padlo) károsódása.
Biztositsa az alkatrzeszt leeses ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!
Leeső alkatrészek miatti sérüles.
Biztositsa az alkatreszt leeses elln.

Távolitsa el csavarokat (1).

1. Felfelé húzva távolítsa el az ajtó.

3.5.2 Az ajto felhelyzese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.6 Az ajto alkatreszeinek csereje

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a yizellatársol.
Elavolitotta azajot.→241

3.6.1 Az ajto alkatreszeinek eltavolitasa

Kivulrol befele haladva szerelje szet az ajtot.

3.6.2 Az ajto alkatrészeinek felhelyezese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.7 A gumitömtés csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztyut.

VIGYAZAT

Leeső alkatrészek veszelye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles.

Biztositsa az alkatreszt leeses ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado) karso

dasa.

Biztositsa az alkatreszt leeses ellen.

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250

3.7.1 A gumitōimits ehtavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csontores /zuzodasi serulisek

Biztositsa a keszulékeket elcsuszás Ellen.

Emelje fel elol a keszuleket.

1. Lazitsa meg a csavarokat az elulso panel aljan (1).

1. Engedje le a keszüléket.

Javitás

1. Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.

1. Távolítsa el a felso burkolatot (2, 3).

6.1. Távolitsa el a csavarokat (1).

1. Lazitsa meg a vezerlopanfogriztoelemeilt (2, 3). 3. Lazitsa meg a mososzer adagolo hazanncsca va

1. Távolitsa el a vezérólpaneelt.

2. Tavolitsa el a belso dobvilagitas tartojat fent.

FIGYELEMI

Sérûlt felület kockázata!

A helyteLEN szerszámok hasznalatalval megkarcolhataj a keszülék fe-lületet.

A fesztögyür ültavolltáshoz kizárolag mūnyag szerszámokat hasznajlon.

Tavoltsa el fesztogyurut a tomttesb oeg ymuanyag szerszammal.

1. Vegye ki tömtétst az elüso panelból.

2. Vegye ki a kabelcsatlakozot az ajtózárðl.

Javitás

1. Lazitsa meg a csavarokat az elulso panel tetejen (3).

1. Távolítsa el az elülso panelt.

2. Szüntesse meg a tomlcsatlakozásokat.

1. Tavolitsa el guminitomitest.

Leesö alkatreszek veszelye a n em megfelelo telepités miatt!

Sérulés vagy a keszülék károsodásanak veszélye

Hüzza meg az üstsázgumi szorítógyürjét 3,4 Nm nyomatékkal

Az elhelyezest forditott sorrendben végezze

Javitás

3.8 Ajtozarcseere

Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasariok szamara, belernte y a javitis ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymert, hagy az ajtazr csereje utan egyk peckt elektrumuszeresnek elektorotechnikai bitzonsagi vizsgalatot kell végeznie a keszulke uzembe helyzese elott. A vizsgalatot vegzdo zemelynek az adott orszag tovenyei, szabalyozasai es szabvanyai szerint meghatarozott képestellem kell rendelkeznie.

VESZÉLY

Aramutés veszelye aram alatt levə alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutes miatt
Az elektromos alkatreszek javatisat klzarolag képsett elektrumuszeresz yégezheti.
A javitas utan végeztessen a VDE 0701-nek vagy az orszagspecificus szabalyozasoknak megfelelo vizsgalatot.

VIGYAZAT

Éles burkolatsélek!

Vagási sérulésk
Visejlenvedókesztzyt.

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

ontres /zuzodasi serulesek
Biztositsa keszulekeket elcsuszas ell.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miattl
esə alkatreszek miatti serules.
Biztositsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részlének vagy az ügyfél lakásnak (pl. pálo) károsóda.
Biztositsa az alkatreszt leeses ellen.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársrol.

A keszüléket levalasztotta a vizellatársól.
A keszulekek szabadon hozzaferhetok.
Eltavolitotta felsb burkolatot.237
A vezerlopaneleltavolitttak.
Eltávolitotta az ajtót.→241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomitest eltavolittottak.

3.8.1 Az ajtózár eltávolitásá

1. Valassza le az ajtózár csatlakozóját.
2. Lazitsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javitás

3.8.2 Az ajtózár behelyze sé

Az elhelyezest forditott sorrendben végEZze.

Éles burkolatszeleki

Vagasi serulsek

Viseljen védökesztyut.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csonttore / zuzodasi serulesek

Biztositsa a keszulekeket elcsuszas ellen.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso

asa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltávolította a mosószer-adagoló.→239
A gezérlopanelt eltávolitották.

1. Húzza ki a belsö dobvilágítas tartójat a készülékböl.
2. Valassza le az elektromos csatlakozokat.
3. Távolítsa el a belsó dobvilagítást a belsó dobvilagītás tartójábol.

3.9.2 A belso dobvilagitas telepitese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.10 A szivattyufedel cserede

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket levalasztotta vizellatársól.

3.10.1 A szivattyufedel eltavolitasa

1. Nyissa fea szivattyfedelét.

1. Távolítsa el a szivattyú fedelet.

3.10.2 A szivattyfedel telepitese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.11 Az elülsö panel cseréje

VIGYAZAT

Éles burkolatszeleki
Vagasi serüleşek
Visejen veðokesztyit

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A készüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239
Eltavolitotta az ajt.241
A gumitomitest ellavolffottak.
Eltavolitotta a szivatvufedelet.250

3.11.1 Az elulso panel eltavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csontóres /zúozádisrülešek
Bítzòsftsa a keszüliékeket elcsuszás ell.

Emelie fel elol a keszuleket.

1. Távolitsa el az aljáról csavarokat (1).

1. Engedje la keszüléket.

Javitás

4.1. Távolitsa el csavarokat (1).

1. Tolja a felso burkolatot a keszulek hatsrresze fele (2).
2. Felemelve (3) tavolitsa el a felso burkolatot.

5.1. Távolítsa el a csavarokat (1).

1. Lazitsa meg a rogzitolemeket (2, 3).

1. Távolitsa el a vezérólpaneñt.

7.

VIGYAZAT

Leeso alkatrzesek verzélye a kioldott csavarok miatt! Leeso alkatrzesek miatti sérlés.

Biztositsa az alkatreszt leeses elln.

Javitás

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk többi részeinek vagy az ügyfél lakasanak (pl. padlo) karo-sodásá.

Biztositsa az alkatreszt leeses elln.

Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).

1. Távolítsa el az elülsö panelt.

3.11.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végEZe.
