Produkto tipas	Priekinio kraunama skalbimo mašina
Prekės ženklas	Siemens
Modelis	WM14UUP9DN
Skalbimo talpa	9 kg
Maksimalus sukimosi greitis	1400 aps./min
Aukštis	85 cm
Plotis	60 cm
Gylis	59 cm
Svoris (neto)	78 kg
Maitinimas	220-240 V ~ 10 A
Energijos sąnaudos (ciklas)	0,95 kWh
Vandens sąnaudos (ciklas)	50 L
Triukšmo lygis (skalbimas/sukimas)	46 / 72 dB(A)
Skalbimo programos	Medvilnė, Sintetika, Švelnūs, Vilna, Greitas 15 min ir kt.
Parinktys	Atidėtas paleidimas, Išankstinis plovimas, Papildomas skalavimas, Lengvas lyginimas
Ekranas	LCD ekranas su programų parinkikliu
Vaikų apsauga	Taip - Valdymo skydelio užrakinimas
Apsaugos nuo perpildymo sistema	Taip - AquaStop
Atsarginės dalys	Viršus, valdymo skydelis, priemonių dėžutė, durelės, durelių sandariklis, durelių užraktas, būgno lemputė, siurblio dangtelis, fasado skydelis
Remonto galimybė	Vartotojas gali pakeisti išvardytas dalis (pagal ES reglamentą 2019/2023)
Priežiūra	Reguliariai valyti siurblio filtrą, nuvalyti kalkes iš priemonių dėžutės
Energijos efektyvumo klasė	A (skalė nuo A iki G)

Dažnai užduodami klausimai - WM14UUP9DN SIEMENS

Kaip pradėti skalbimo ciklą?

Pasirinkite norimą programą naudodami parinkiklį, jei reikia, pakoreguokite parinktis (temperatūrą, sukimą), tada paspauskite Pradėti mygtuką.

Ką daryti, jei mašina neįsijungia?

Patikrinkite, ar kištukas įkištas, ar neišmušė automatinio jungiklio ir ar durelės tinkamai uždarytos. Jei problema išlieka, susisiekite su klientų aptarnavimo tarnyba.

Kaip išvalyti siurblio filtrą?

Išjunkite prietaisą, atidarykite siurblio dangtelį (apačioje dešinėje), atsukite filtrą prieš laikrodžio rodyklę, išvalykite jį ir vėl uždėkite.

Kodėl mašina rodo klaidos kodą E:??

Klaidos kodai nurodo konkrečią problemą. Dėl reikšmės žiūrėkite instrukciją. Dažniausi: E:10 (vandens tiekimo problema), E:20 (išleidimo problema).

Kaip pakeisti skalbimo mašinos dureles?

Išjunkite prietaisą, atsukite vyrių varžtus (Torx T20), pakelkite dureles aukštyn ir nuimkite. Montavimas atliekamas atvirkštine tvarka.

Durelių sandariklis praleidžia vandenį, ką daryti?

Patikrinkite, ar sandariklis nesuplėšytas ar netinkamai uždėtas. Jei reikia, pakeiskite jį pagal instrukcijos nurodymus (nuimti priekinį skydelį, atlaisvinti apkabą).

Kaip nuvalyti kalkes nuo skalbimo mašinos?

Naudokite specialų skalbimo mašinos kalkių šalinimo priemonę, supilkite ją į priemonių dėžutę, paleiskite medvilnės programą 90°C be skalbinių.

Kodėl skalbiniai išlenda šlapi?

Patikrinkite pasirinktą sukimosi greitį, ar siurblio filtras neužsikimšęs ir ar mašina nėra perkrauta.

Ar galiu pats taisyti prietaisą?

Taip, kai kurioms dalims, tokioms kaip viršus, valdymo skydelis, priemonių dėžutė, durelės, sandariklis, durelių užraktas, būgno lemputė ir siurblio dangtelis. Vykdykite remonto patarimus instrukcijoje.

Kaip pakeisti būgno lemputę?

Išjunkite prietaisą, nuimkite viršų ir valdymo skydelį, ištraukite lemputės laikiklį iš jo lizdo, atjunkite jungtis ir pakeiskite lemputę.

NAUDOJIMO INSTRUKCIJA WM14UUP9DN SIEMENS

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdejimas 301

3.3 Skalbiklio stalciaus keitimas 302

3.3.1 Skalbiklio stalcius iemimas 302
3.3.2 Skalbiklio stalcius jdejimas 302

3.4 Skalbiklio stalciaus dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stalicus dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdajimas 304

3.6 Dureliq konstrukciniu daliu keitimas 305

3.6.1 Dureliu konstrukciniu daiu nuemimas 305
3.6.2 Dureliu konstrukciniu daiu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9 Bugno apsvietimo keitimas 312

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rusi. Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
!	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliq, kuriose yra itampa!
Mirtis del elektros smugio

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka[00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lenga (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC
Adatinës replës, kampës [00341269]	Ilgis 200 mm
Šonu pjaunançios replës [00342182]	Ilgis: 200 mm

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6
Combination wren- ch [00340814]	Rakto plots 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kaišiu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalviršj prietaiso galo link (2).
3. Nuimkite stalvirshi, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdéjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Isimtas skalbiklio stalicus.-302

3.2.1 Antjuostes nuemimas

1. 1. Issukite varztus (1).

2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kistukinj kontakta.
2. Nuimkite antjuoste.

3.2.2 Antjuostes uzdajimas

Uzdekite atvirksia eile svarka.

Remontas

3.3 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalcius isemimas

1. Istraukite skalbiklio stalicu.
   2.1.Paspauskite jdekla (1) zemyn.

2. Isimkite skalbiklio stalicq (2).

3.3.2 Skalbiklio staliciusjdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio stalicus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaisodalys arba klienamai,pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

A PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

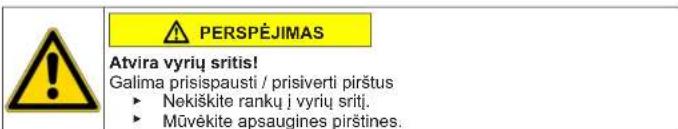

3.6 Dureliu konstrukcini daliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo vandens tiekimo.
Dureles nuimtos.→304

3.6.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

PERSPEJIMAS

Astrios korpso briaunos! Galima jispiauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOS

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugaditos kitos prietaiso dalys arba klienomai, pvz., grindys.
Apsaugokite konstrukcine dali, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus.302
Dureles nuimtos.304
Siurblio dangtelis nuimtas.313

3.7.1 Dureliq sandarklio nuemimas

1.

IMAS

Paverstu piretsaui slydimals! Galimi kaulu luziai ir prispaudimai Apsaugokite piretsuals, kad jie nepaslystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varZtus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalviršj (2, 3).

2021-02-16_8001214495 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Alpaladuokite doxatoriaxonus spaudes (2,3). 3. Alpaladuokite doxatoriaxonus kurpos varzut

1. Nuimkite antjuoste.

2. Nuimkite virsu esanti bugno apsvietimo laikiklj.

DEMESIOI

Pavojus sugadinti pavrisius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamungjungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio użdéjimas

ISPEJIMAS

Pavojus, kad netinkamai igrenus nukris dalys! Susizalojimas arba prietaiso sugadinomas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzddekite atvirksia eilestvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime akriepi demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kualifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS

Elektros smugio pavojus del dalliu, kuriose yra Jtampal

Pavojus gyvybei del elektrós smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
- Po remonto pasirūpinkite, kad buty atliktas saugos bandymas pa
gal VDE 0701 arba salyje galiojancius reglamentus.

PERSPEJIMAS

Astrios korpuso briaunos!

alima jsipjauti
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!
Galimi kauli luziairisprpaudimai
Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsnukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dai, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali būtī sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

Prietaisai rya laivai prieinami.
Nuimtas stalvirsis.300
Antjuoste nuimta.
Durelés nuimtos.→304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas
Dureliu sandariklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kištuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuimkite dureliu zrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Mvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!

entancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klienamai, pvz., grin

/S.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Nuiitmastalviris.300
Isimits skalbiklio stalicius.-302
Antuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektrós jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuémimas

1. Atidarykite siurblio dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurbliodangtello uzdejimas

Uzdekite atvirksia eles tvarka.

2021-02-16_8001214495 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 313 is 505

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalius.→302
Durelés nuimtos.→304
Dureliu sandariklis nuimtas.
Siurblio dangtelis nuimtas.→313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kauli luziairisprpaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaisoPriekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustumkite stalvirš prietaiso galo link (2).
2. Nuimkite stalviršj, keldami jj aukstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nuimkite antjuoste.

7.

PERSPJEJIMAS

Pavojus, kad at palpadavus varztus dals ynukris!
Krentanci dals yalgi suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisoldalysarba klien tonamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekyje esancius varztus, pradedami nuo varzty apacioje, o tada - virsuje

(2,3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo uždéjimas

Uzdekite atvirksia eilestvarka.
