WM14UUP9DN - çamaşır makinesi SIEMENS - Ücretsiz kullanım kılavuzu

Ürün Türü	Önden Yüklemeli Çamaşır Makinesi
Marka	Siemens
Model	WM14UUP9DN
Yıkama Kapasitesi	9 kg
Maksimum Sıkma Hızı	1400 dev/dak
Yükseklik	85 cm
Genişlik	60 cm
Derinlik	59 cm
Net Ağırlık	78 kg
Elektrik Beslemesi	220-240 V ~ 10 A
Enerji Tüketimi (döngü)	0,95 kWh
Su Tüketimi (döngü)	50 L
Ses Seviyesi (yıkama/sıkma)	46 / 72 dB(A)
Yıkama Programları	Pamuk, Sentetik, Hassas, Yün, Hızlı 15 dk, vb.
Seçenekler	Gecikmeli Başlatma, Ön Yıkama, Ekstra Durulama, Kolay Ütüleme
Ekran	Program seçici ile LCD ekran
Çocuk Güvenliği	Evet - Panel Kilidi
Taşma Önleme Sistemi	Evet - AquaStop
Mevcut Yedek Parçalar	Üst kapak, kontrol paneli, deterjan çekmecesi, kapı, kapı contası, kapı kilidi, tambur ışığı, pompa kapağı, ön panel
Onarılabilirlik	Listelenen parçalar tüketici tarafından değiştirilebilir (AB yönetmeliği 2019/2023 uyarınca)
Bakım	Pompa filtresini düzenli olarak temizleyin, deterjan çekmecesini kireçten arındırın
Enerji Sınıfı	A (A'dan G'ye ölçek)

Sık sorulan sorular - WM14UUP9DN SIEMENS

Bir yıkama döngüsü nasıl başlatılır?

Seçiciyi kullanarak istediğiniz programı seçin, gerekirse seçenekleri (sıcaklık, sıkma) ayarlayın, ardından Başlat düğmesine basın.

Makine açılmazsa ne yapmalı?

Fişin takılı olduğunu, devre kesicinin atmadığını ve kapının doğru kapalı olduğunu kontrol edin. Sorun devam ederse, müşteri hizmetleriyle iletişime geçin.

Pompa filtresi nasıl temizlenir?

Cihazı fişten çekin, pompa kapağını açın (sağ altta), filtreyi saat yönünün tersine çevirerek sökün, temizleyin ve geri takın.

Makine neden E:?? hata kodu gösteriyor?

Hata kodları belirli bir sorunu belirtir. Anlamı için kılavuza bakın. En yaygın olanlar: E:10 (su giriş sorunu), E:20 (tahliye sorunu).

Çamaşır makinesi kapısı nasıl değiştirilir?

Cihazı fişten çekin, menteşe vidalarını (Torx T20) sökün, kapıyı yukarı kaldırın ve çıkarın. Montaj ters sırada yapılır.

Kapı contası sızdırıyor, ne yapmalı?

Contanın yırtık olmadığını veya yanlış konumlanmadığını kontrol edin. Gerekirse, kılavuzdaki talimatları izleyerek değiştirin (ön panelin çıkarılması, kelepçenin gevşetilmesi).

Çamaşır makinesi nasıl kireçten arındırılır?

Özel bir çamaşır makinesi kireç çözücü kullanın, deterjan çekmecesine dökün, çamaşırsız 90°C'de pamuk programı çalıştırın.

Çamaşır neden ıslak çıkıyor?

Seçilen sıkma hızını, pompa filtresinin tıkalı olmadığını ve makinenin aşırı yüklenmediğini kontrol edin.

Cihazı kendim tamir edebilir miyim?

Evet, üst kapak, kontrol paneli, deterjan çekmecesi, kapı, conta, kapı kilidi, tambur ışığı ve pompa kapağı gibi bazı parçalar için. Kılavuzdaki onarım talimatlarını izleyin.

Tambur ışığı nasıl değiştirilir?

Cihazı fişten çekin, üst kapağı ve kontrol panelini çıkarın, ışık tutucuyu yuvasından çıkarın, konektörleri sökün ve ampulü değiştirin.

KULLANIM KILAVUZU WM14UUP9DN SIEMENS

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 486

1.1 Onemli bilgi 486

1.1.1 Amaci 486
1.2 Sembollerinin aciiklamasi 486
1.2.1 Tehlike kademeleri 486
1.2.2 Tehlike sembolleri 486
1.2.3 Ikaz bilgilerinin yapisi 487
1.2.4 Genel semboller 487

Ekipman ve yardim 488

Onarim 489

3.1 Ust tablanin degistirilmesi 489

3.1.1 Ost tablanin sokulmesi 489
3.1.2 Ost tablanin monte edilmesi 489

3.2Gosterge panelin degistirlimesi 490

3.2.1 Gosterge panelinin sokulmesi 490
3.2.2 Gosterge panelin takilmasi 490

3.3 Deterjan bolmesinin degistirilmesi 491

3.3.1 Deterjan bolmesinin sokulmesi 491
3.3.2 Deterjan bolmesinin takilmasi 491

3.4 Deterjan bolmesi tutamaiginin degistirmesi 492

3.4.1 Deterjan bolmesi tutamaginin sokulmesi 492
3.4.2 Deterjan bolmesi tutamaginin takilmasi 492

3.5 Kapinin degistirlmesi 493

3.5.1 Kapinin sokulmesi 493
3.5.2 Kapinin takilmasi 493

3.6 Kapi bileşenlerinin degistirilmesi 494

3.6.1 Kapi bilegenlerinin sokulmesi 494
3.6.2 Kapi bilgesenlerinin takilmasi 494

3.7 Kapi contasinin degistirilmesi 495

3.7.1 Kapi contasinin sokiulmesi 495
3.7.2 Kapi contasinin takilmasi 498

3.8 Kapi kilidinin degistirilmesi 499

3.8.1 Kapikilidinin sokulmesi 499
3.8.2 Kapi kilidinin monte edilmesi 500

3.9 Tambur lambasinin degistirilmesi 501

3.9.1 Tambur lambasinin sikulmesi 501
3.9.2 Tambur lambasinin takilmasi 501

3.10Pompa kapaigin din degistirlmesi 502

3.10.1 Pompa kapaginin sokiimesi 502
3.10.2Pompa kapaginin takilmasi 502

3.11 On panelin degisimi 503

3.11.1 On panelin sokulmesi 503
3.11.2 On sacin takilmasi 505

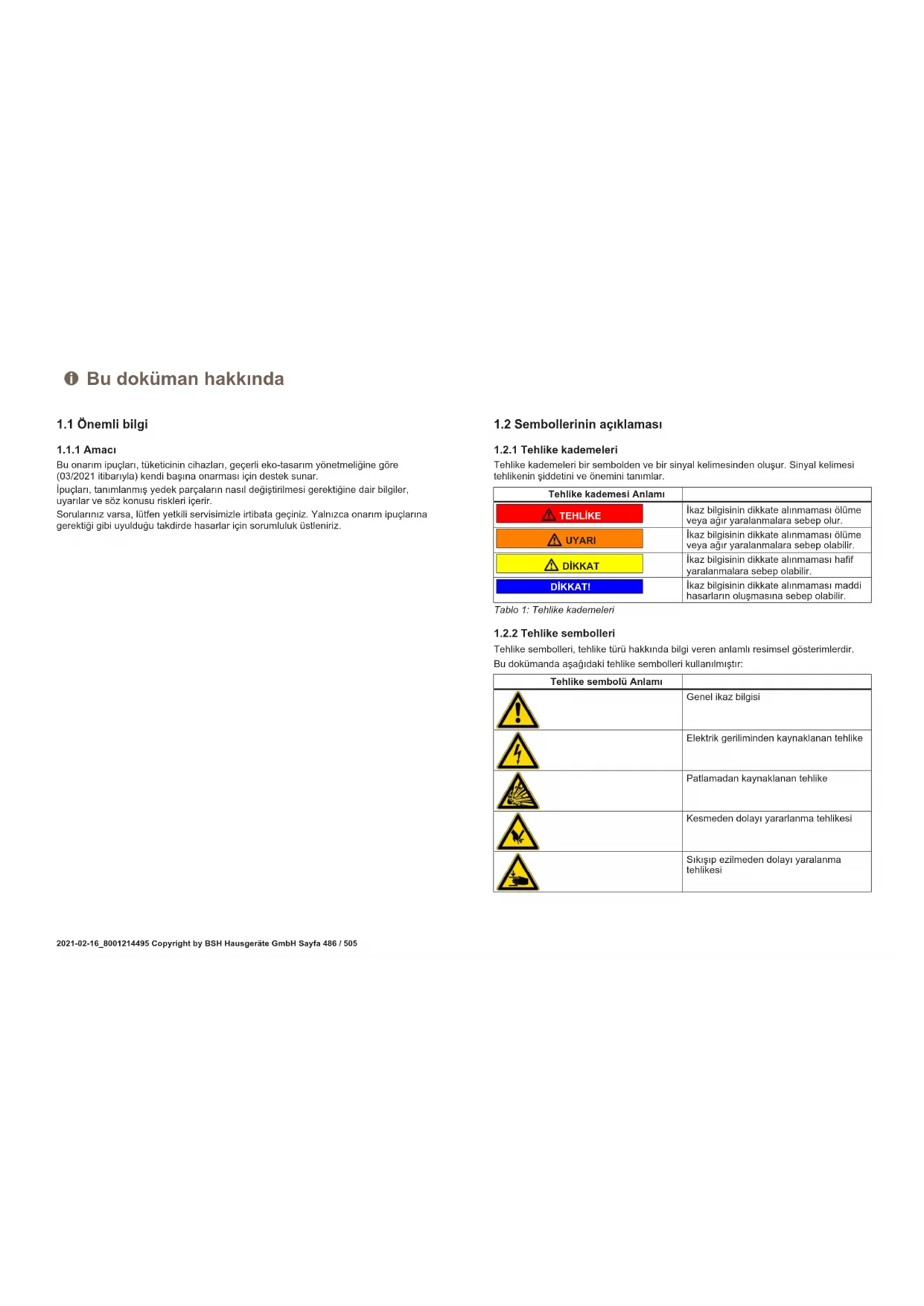

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlarig, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Gülçül electromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table2: Tehlike sembolleri

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboiler kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön koşulları,isareti
	Koşul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Table13:Genel semboller

Ekipman veyardim

Tanimlama Detaylar Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi icın alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar icın
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,agicl iğüzli [00341269]	Uzunluk 200 mm
Yan keski [00342182]	Uzunluk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanin degişirilmési

Özel yardımcı ekipman:

Torx Bit TX20 delikli, uzun 6.3^ (1/4") 152°mm, emniyet pimli vidalar icin [00341272]

Onkopul:

Cihazin fiqi qekilir.
Cihaz, su beslemsinden ayrlir.

3.1.1 Üst tablanin sökülmesi

1. Vidalari sokun (1).
2. Ust tablayi cihazin arkasina dokru itin (2).
3. Üst tablayi sökmek icin yukariya dogru hareket ettinir (3).

3.1.2 Üst tablanın monte edilmesi

Ters sira ile monte edin.

Onarim

3.2 Gösterge panelin degistirilmesi

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Calisma plakasi dokulmus. 489
Deterian bolmesi sakuldu. 491

3.2.1 Gösterge panelin sökülmesi

1. 1. Vidalari sokun (1).

2. Tirmaklari (2, 3) serbest birakin.

1. Kontrol unitesinin fis kontagini serbest birakin
2. Gösterge panelini dokun.

3.2.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.

3.3.1 Deterjan bolmesinin dokulmesi

1. Deterjan bolmesini disari cekin.
   2.1.Ek parcanin uzerine bastirn (1).

2. Deterjan bolmesini sakun (2).

3.3.2 Deterjan bolmesinin takilmasi

Ters sira ile monte edin.

Onarim

3.4 Deterjan bolmesi tutama'in degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sakuldu. 491

3.4.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamagini sokun.

3.4.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapinin degistirilmesi

DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteş bolgesine elinizi dokmayın.
Koruyuc eldiven kullanilmaldir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.

Vidalarin gezetilmesi nedeniyle parcalarin duşme tehlikesil Cihazin diger parcalarnda veya musterinin evinde (om. zemin) hasarlar.

Bilesenleri dusmeye karı emniyete alin.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikes!

Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete alin.

Vidalani sokun (1).

1. Kapiyi yukariya dokru sokun.

Ters sira ile monte edin.

Onarim

3.6 Kapi bilgesenlerinin degistirilmesi

A DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrilir.
Kapikaldinldi. 493

3.6.1 Kapi bilegenlerinin sakulmesi

Kapiyi di tana ige sokun.

3.6.2 Kapi bileşenlerinin takilmasi

Ters sira ile monte edin.

Onarim

3.7 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanimaldir.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

DIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri yüzmeye karsı emniyete alin.

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.
Deterian bolmesi sokuldu 491
Kapikaldinldt.→493
Pompa kapagi sokiuldu. 502

3.7.1 Kapi contasin sukulmesi

1.

UYARI

Egilmi cihazlarin kaymasi!
Kemik kirlmalar / carpma sonucu yaralanmalar
Cihazlar kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. On panelin allundaki vidalari gevsetin (1).

3.Cihazi indirin.

Onarim

1. Pompa bolgesindeki vidalari dokun (2). 5. 1. Cihazin arkasindaki vidalari gevsetin (1).

1. Ust tablayikarin (2, 3).

Onarim

6.1.Vidalarisokun(1).

1. Gösterge panelinim tirmaklarini serbest birakin (2, 3).
2. Deterjen kabi muhafazasinvi vidalarinvi gezetvin.

1. Gösterge panelini sökun.

2. Üst tarafakti tambur lambasi tutucusunu sökün.

DIKKATI

Yüzeyln hasar görme tehlikesi!

anlis alelerin kullanilmasi sonucu cihazin yüzeyi czilebilir.

Gergi halkasini degistimek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir alette contadan sokun.

1. Kapi contasini on panelden sikartin.

2. Kablo konnektorunu kapi kilidinden cikartin.

Onarim

1. On panelin ustundevidalarigevsetin (3).

1. On paneli dokunuz.

2. Tum hortum baglantilarini ayirin.

1. Kapi contasin sokun.

3.7.2 Kapi contasinin takilmasi

UYARI

Yanlis montaj nedeniyle parcalarin duismesi tehlikesi!

aralanma veya cihaz hasari.

Koruyucukapakcontasiningermehalkasini3,4Nmile sikin.

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2019 Dübenlemesi uyanica, tuketicihere onarim talimatlare ile birlke yedek bir kapi kilidin saglanmasi ureticol ocarbiz yikumulugumudur. Bununla birlke, bir kapi kilidi degisiemi sonrasinda chiaz calstirilmadan once kalifiye bir elektrik uzmantri tarafindan mutlaka bir elektroteknig guvenlik testinin gerekteletilmesi gerektigi ne de vurgulamak isteriz. Bu kisin ukenleye ozgu yalude, dinzelemeler ve standartlar kapasamindaki hukumlerin gerektirdigi nitelilere sahip oldugu dogrulanabill olmaidir.

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikes!!

Onarim duzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmidelir.
Onarim sonrasinda VDE 0701 veva uikeye öz duenzlemeler uyanina bir guvenlik testi陉kelestrilmedir.

Keskin govde kenarli!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kini malar / carma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bileşenleri dʒmeye karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmus. 489
Gösterge paneli söküldu
Kapi kaldirildi.493
Geri halkasi sokuldu
On sac sokulmus olmail.
Kapi contasi sikuldu.

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmaldir.

Egilmis cihazlarin kaymasi!

Kemik kiriilmaları / carpma sonucu yaralanmaları

Cihazlari kaymaya karsi emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duism tehlikesil

usen parcalar nedeniyle yaralanma.

Bileşenleri dusmeye karsi emniyete alin.

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmues-489
Deterian bolmesi sakuldu. 491
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin dokulmesi

1. Tambur lambasi tutucusunu cihazdan disari cekin.
2. Elektrik baglantisini dokun.
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Pompa kapaginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

3.10.1 Pompa kapaginin sukulmesi

1. Pompa kapaçini acin.

1. Pompa kapagini dokun.

Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynlir.
Deterjan bolmesi sokuldu-491
Kapikaldirldi.→493
Kapi contasi sökuldu.
Pompa kapagi sokiuldu-502

3.11.1 On panelin dokulmesi

1.

Cihazi onden kaldirin.

1. Alt tarafakti vidalaris sikun (1).

3.Cihazi indirin.

Onarim

4.1. Vidalari sokun (1).

1. Ust tablay cihazin arkasina dokru itin (2).
2. Üst tablayi sökmek icin yukariya dogru hareket ettin (3).

5.1. Vidalari sokun (1).

1. Tirnaklari (2, 3) serbest birakin.

1. Gösterge panelini sökun.

7.

DIKKAT

Vidalarin gesetlmesi nedeniyle parcalarin duyme tehlikesil. Düsen parcalar nedeniyile yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

Onarim

Vidalarin gesetilmesi nedeniyle parcalarin du me tehlikesi Cihazin diger parcalarinda vya musterin evinde (om. zemin) hasarlar. Bilesenleri du smeye karsi emniye alin.

On tarafaki vidalari, alltan ust dogru sikun (2, 3).

1. On panelisokunuz.

3.11.2 On sacin takilmasi

Ters sira ile monte edin.
