WM14UUP9DN - Pesumasin SIEMENS - Tasuta kasutusjuhend

Toote tüüp	Eestlaetav pesumasin
Mark	Siemens
Mudel	WM14UUP9DN
Pesumaht	9 kg
Maksimaalne tsentrifuugimiskiirus	1400 p/min
Kõrgus	85 cm
Laius	60 cm
Sügavus	59 cm
Netokaal	78 kg
Elektrivarustus	220-240 V ~ 10 A
Energiatarve (tsükkel)	0,95 kWh
Veetarve (tsükkel)	50 L
Müratase (pesu/tsentrifuugimine)	46 / 72 dB(A)
Pesuprogrammid	Puuvill, Sünteetika, Õrnad, Vill, Kiire 15 min, jne.
Valikud	Edasilükatud start, Eelpesu, Lisaloputus, Lihtne triikimine
Kuva	LCD-ekraan programmivalitsiga
Lapsekaitse	Jah - Juhtpaneeli lukustus
Ülevoolutõrjesüsteem	Jah - AquaStop
Saadaval varuosad	Pealiskate, juhtpaneel, pesuainekarp, uks, ukse tihend, ukselukk, trumli valgustus, pumbakaas, esipaneel
Remonditavus	Tarbija saab asendada loetletud osi (vastavalt EL määrusele 2019/2023)
Hooldus	Puhastage regulaarselt pumbafiltrit, eemaldage pesuainekarbist katlakivi
Energiaklass	A (skaala A-st G-ni)

Korduma kippuvad küsimused - WM14UUP9DN SIEMENS

Kuidas alustada pesutsüklit?

Valige soovitud programm valitsiga, reguleerige vajadusel valikuid (temperatuur, tsentrifuugimine), seejärel vajutage nuppu Start.

Mida teha, kui masin ei lülitu sisse?

Kontrollige, et pistik on korralikult ühendatud, et kaitselüliti pole välja löönud ja et uks on korralikult suletud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas puhastada pumbafiltrit?

Ühendage seade vooluvõrgust, avage pumba kaas (all paremal), keerake filter vastupäeva lahti, puhastage see ja pange tagasi.

Miks kuvab masin veakoodi E:??

Veakoodid näitavad konkreetset probleemi. Vaadake tähendust kasutusjuhendist. Levinumad: E:10 (vee sissevoolu probleem), E:20 (äravoolu probleem).

Kuidas vahetada pesumasina ust?

Ühendage seade vooluvõrgust, eemaldage hinge kruvid (Torx T20), tõstke uks üles ja eemaldage. Paigaldamine toimub vastupidises järjekorras.

Ukse tihend lekib, mida teha?

Kontrollige, et tihend pole rebenenud ega valesti paigutatud. Vajadusel vahetage see välja, järgides kasutusjuhendi juhiseid (esipaneeli eemaldamine, klambri lahti keeramine).

Kuidas pesumasinat katlakivist puhastada?

Kasutage spetsiaalset pesumasina katlakivieemaldusvahendit, valage see pesuainekarpi, käivitage puuvillaprogramm 90°C ilma pesuta.

Miks tuleb pesu märjana välja?

Kontrollige valitud tsentrifuugimiskiirust, et pumbafilter pole ummistunud ja et masin pole ülekoormatud.

Kas ma saan seadet ise parandada?

Jah, teatud osade puhul nagu pealiskate, juhtpaneel, pesuainekarp, uks, tihend, ukselukk, trumli valgustus ja pumbakaas. Järgige kasutusjuhendi remondinõuandeid.

Kuidas vahetada trumli valgustust?

Ühendage seade vooluvõrgust, eemaldage pealiskate ja juhtpaneel, võtke valgustuse hoidik oma pesast välja, ühendage lahti pistikud ja vahetage pirn.

KASUTUSJUHEND WM14UUP9DN SIEMENS

3.6 Ukseosade vahetamine 137

3.6.1 Ukse osade eemaldamine 137
3.6.2 Ukse osade paigaldamine 137
3.7 Ukse tihendi vahetamine 138
3.7.1 Ukse tihendi eemaldamine 138
3.7.2 Uksetihendi paigaldamine 141

3.8 Ukseluku vahetamine 142

3.8.1 Ukseluku eemaldamine 142
3.8.2 Ukseluku paigaldamine 143

3.9 Trumli valgustuse vahetamine 144

3.9.1 Trumli valgustuse eemaldamine 144
3.9.2 Trumli valgustuse paigaldamine 144

3.10 Pumba katte vahetamine 145

3.10.1 Pumba katte eemaldamine 145
3.10.2 Pumba katte paigaldamine 145

3.11 Esipaneeli vahetamine 146

3.11.1 Esipaneeli eemaldamine 146
3.11.2 Esipaneeli paigaldamine 148

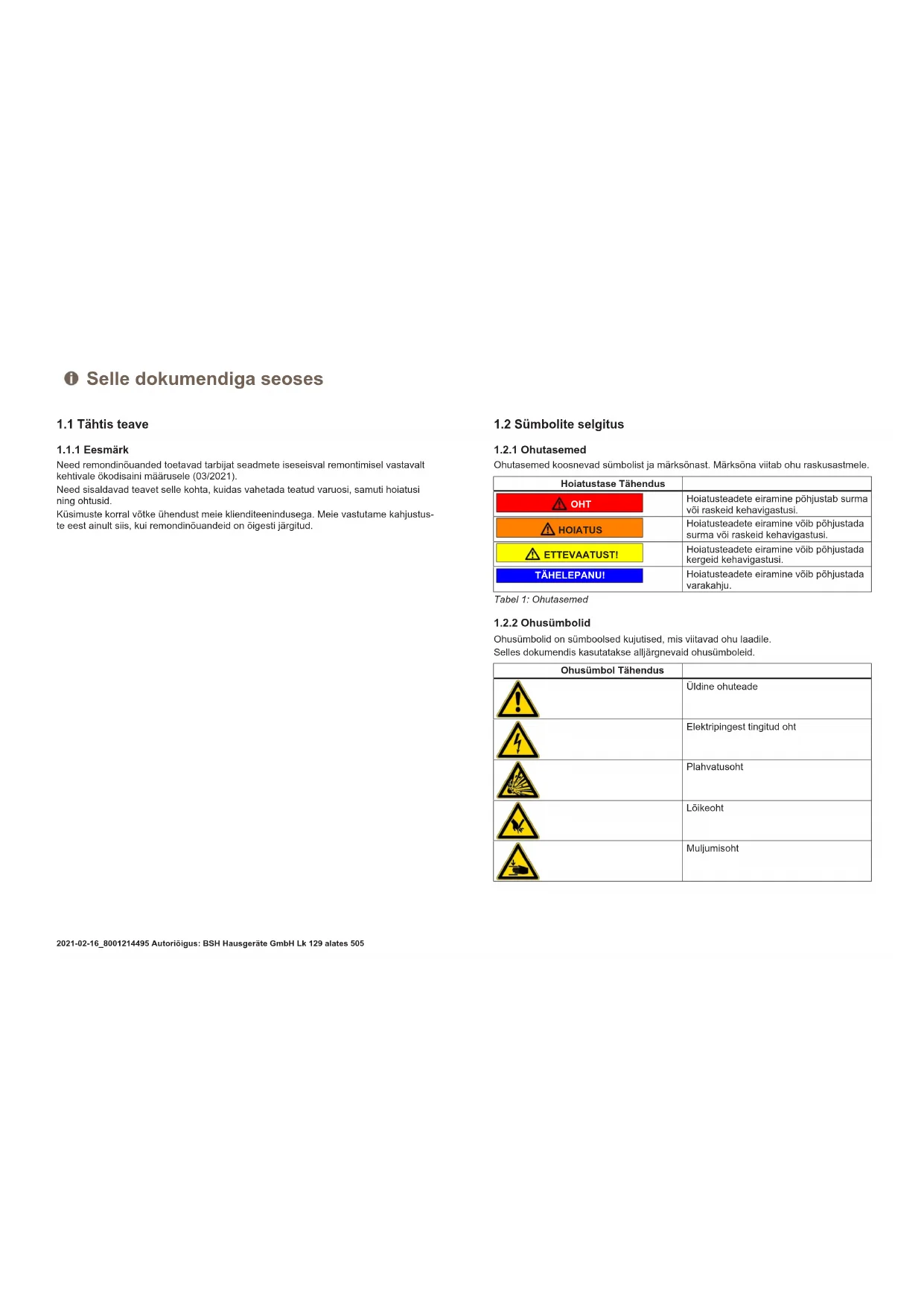

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloggiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tähendus
1	Erinöuande tunnus (tekst ja/vöi graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sumbolid

3.1 Töpinna vahetamine

Eritööristad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga pollidele [00341272]

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.1.1 Töpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge toopinda seadme tagasuunas (2).
3. Liigutage toopinda eemaldamiseks ülessuunas (3).

3.1.2 Toopinna paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Valispaneeli vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Toopind on eemaldatud. 132
Pesuaine sahtel eemaldatud. 134

3.2.1 Valispaneeli eemaldamine

1. 1. Eemaldage kruvid (1).

2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispanseel.

3.2.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel valja.
   2.1. Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.4 Pesuaine sahtli käepideme vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli kaepeide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine

Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks onavalud.

3.5.1 Ukse eemaldamine

1.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.
Kinnitage osa allakukkumise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkvatest osadest tingitud viqastused.
Kinnitage osa allakukkumise vastu.

1. Eemaldage uks ülessuunas.

3.5.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnjäamine
Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks on eemaldatud.→136

3.6.1 Ukse osade eemaldamine

Vötke uks lahti seestpoolt valjapoole.

3.6.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaayad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 134
Uks on eemaldatud.→136
Pumba kaas on eemaldatud. 145

3.7.1 Ukse tihendi eemaldamine

1.

Viltuses asendis seadmete libisemisoht!
umurrud/muljumised
Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Langelage seadel allapoole.

Remont

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagakuljel olevad poldid (1).

1. Eemaldage toopind (2, 3).

Remont

6.1.Eemaldage kruvid (1).

1. Vabastage vallispaneei kinnituselemendid (2,3). 3.Vabastage jaoturi korpuse poldid.

7. Eemaldage vallispaneel.

1. Eemaldage üleval asuva truml valgustuse hoidik.

TAHELEPANUI

Pinna kahjustamise oht!
Valede tooriistadega voib seadme pind saada kriimustada
Kasutage pingutusronga vahetamisel ainult plastikust tooriistu

Eemaldage pingutusrongas muhvist plastikust tooriista abiL.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaablihendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.

2. Vabastage koik voolikuuhendused.

Valest paigaldusest tingitud osade kukkumisoht!

Vigastused voi seadme kahjustused.

▶ Pingutage pagasithendi pingutusrongast jouga 3,4 Nm.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana olemohokustad tagama tarbijatele ukseluku varuosad, sealhulgas remontimisujehendi, vastavalt direktivile (EL) 2019/2023. Siiski soovime viida sellele, et parest ukseluku vahetamist on enne seadme kasutselevotu vajalik lasta kvalift-seeritud elektrikul teha elekterehniline ohutuskatse. See isik peab olema rriklike seaduste, märuste ja standardite jargi toendatult koolitatud.

OHT Lilivuvatest osadest tingitud elektrilögi oht! Kui remondtööd on valesti tehtud, esineb elektrilögist tingitud eluoht. ▶ Elektrilisi osasid peavad parandama kvalifitseritud elektrikud. ▶ Pärast remont peab olema tehtud ohutuskatse vastavalt standard- dile VDE 0701 ∀i rikklikee määrustele.

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised Kindlustage seadmed libisemise vastu.

  Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused. - Kinnitage osa allakukkumise vastu.

TÄHELEPANU!

Lahtikeeratud poltiidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused vii klientide vara kahjustused.

Kinnitage osa allaakukkumise vastu.

Noue:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahatatud.
Seadmetele pääseb vabalt ligi.

Tööpind on eemaldatud.→132
Välispanseel on eemaldatud.
Uks on eemaldatud. 136
Pingutusrongas on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

3. Eemaldage ukselukk.

Remont

Paigaldage vastupidises järjekorras.

Remont

3.9 Trumli valgustuse vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Eamikeatud odus peidest lingud odus kukkunismi: Seadme teiste odase kahjustused voi kliente de vara kahi

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele päaseb vabalt ligi.
Tööpind on eemaldatud.→132
Pesuaine sahtel eemaldatud.→134
Välispanseel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmest välja.
2. Uhendage elektruhendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

1. Eemaldage pumba kate.

3.10.2 Pumba katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud.→136
Uksetihend on eemaldatud.
Pumba kaas on eemaldatud.→145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage pohjal olevad poldid kruvid (1).

1. Langelage seadel allapoole.

Remont

1. Suruge toopinda seadme tagasuunas (2).
2. Liigutage toopinda eemaldamiseks ülessuunas (3).

5.1.Eemaldage kruvid (1).

1. Vabastage kinnituselemendid (2, 3).

1. Eemaldage valispaneel.

7.

ETTEVAATUSTI

Lahtkeeratud pultitdest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud politdest tingitud osade kukkumisoht! Seadme teiste osade kahjustused voi klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt iles (2,3).

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
