Tipo de produto	Lavadora de frente
Marca	Siemens
Modelo	WM14UUP9DN
Capacidade de lavagem	9 kg
Velocidade máxima de centrifugação	1400 rpm
Altura	85 cm
Largura	60 cm
Profundidade	59 cm
Peso líquido	78 kg
Alimentação elétrica	220-240 V ~ 10 A
Consumo de energia (ciclo)	0,95 kWh
Consumo de água (ciclo)	50 L
Nível sonoro (lavagem/centrifugação)	46 / 72 dB(A)
Programas de lavagem	Algodão, Sintéticos, Delicados, Lã, Rápido 15 min, etc.
Opções	Partida programada, Pré-lavagem, Enxágue extra, Passagem fácil
Display	Tela LCD com seletor de programas
Segurança para crianças	Sim - Bloqueio do painel
Sistema anti-transbordamento	Sim - AquaStop
Peças de reposição disponíveis	Tampa, painel de controle, gaveta de produtos, porta, vedação da porta, fecho da porta, luz do tambor, tampa da bomba, painel frontal
Capacidade de reparação	Consumidor pode substituir as peças listadas (de acordo com o regulamento UE 2019/2023)
Manutenção	Limpar o filtro da bomba regularmente, descalcificar a gaveta de produtos
Classe energética	A (escala A a G)

Perguntas frequentes - WM14UUP9DN SIEMENS

Como iniciar um ciclo de lavagem?

Selecione o programa desejado usando o seletor, ajuste as opções (temperatura, centrifugação) se necessário, e pressione o botão Iniciar.

O que fazer se a máquina não ligar?

Verifique se o plugue está bem conectado, se o disjuntor não desarmou, e se a porta está fechada corretamente. Se o problema persistir, contate o serviço de assistência técnica.

Como limpar o filtro da bomba?

Desconecte o aparelho, abra a tampa da bomba (na parte inferior direita), desparafuse o filtro no sentido anti-horário, limpe-o e recoloque-o.

Por que a máquina exibe um código de erro E:??

Os códigos de erro indicam um problema específico. Consulte o manual para o significado. Os mais comuns: E:10 (problema de entrada de água), E:20 (problema de drenagem).

Como trocar a porta da lavadora?

Desconecte o aparelho, remova os parafusos da dobradiça (Torx T20), levante a porta para cima e retire-a. A montagem é feita na ordem inversa.

A vedação da porta está vazando, o que fazer?

Verifique se a vedação não está rasgada ou mal posicionada. Se necessário, substitua-a seguindo as instruções do manual (remoção do painel frontal, afrouxamento do anel).

Como descalcificar a lavadora?

Use um descalcificante especial para lavadoras, despeje-o na gaveta de produtos, inicie um programa algodão a 90°C sem roupa.

Por que a roupa sai molhada?

Verifique a velocidade de centrifugação selecionada, se o filtro da bomba não está obstruído e se a máquina não está sobrecarregada.

Posso reparar o aparelho eu mesmo?

Sim, para algumas peças como a tampa, o painel de controle, a gaveta de produtos, a porta, a vedação, o fecho da porta, a luz do tambor e a tampa da bomba. Siga as instruções de reparo no manual.

Como trocar a luz do tambor?

Desconecte o aparelho, remova a tampa e o painel de controle, retire o suporte da luz do seu alojamento, desconecte os conectores e substitua a lâmpada.

MANUAL DE UTILIZADOR WM14UUP9DN SIEMENS

Kivouo ano mwn npwv eaiiac xahapwv Bswv

Tpaunatipoc eaiiaac TwnaTow.

Aopaiote ta eapntmuata aTTO Twn.

PPOEOXHI

Kivouw ano Twn eapntmuw vaaipw b

Znmu eaaa aepn ngs ouakeun ng otny oikia tou nAatn, x. dnteO.

Aoepaaiote ta eapntmuata ano TTwn.

PouTmEgAn:

H oukeun eivai anouovdeepvnt ao tv npoxnpofooiag.
Houkeun elvai aTIOOUVDeEeVn aTO thy npoxh vepou.
H npoopaan otic ouokuec eivai aeUeepn.
ExiaqaiapeoTo kattaki epyaioac-216
Exi aqapeo to ouptap atopputavtkou-218
ExiaopaeEi n pTuTn.

3.9.1AqaipeoI qwiioou tuivou

1. ApaipéoTnβaonTOUΦwiOuTuImavou aTo Tn oukeun.
2. ATOOUVEATE TIS NAEKTIPIKEG AUVDEDAEG
3. AaipéoTTOV wtiioToTmavou anTbaan Tou wtiioou Tmuavou.

3.9.2ToTOnTeTnOgwiOpoTuTnavou

Eykaataotne me niv avitheon oipa.

EπIOKεUN

3.10 Avikataaotaan kaLmuatocavlaas

PouT6eGn:

Houkeunivaoovvdeevnanto mv npoxynpoooogac
H oukeun eivai aotouvdejeyn ato tv npoxn vepou.

Sobre este documento 360

1.1 Informação importante 360

1.1.1 Finalidade 360
1.2 Explicação dos símbolos 360
1.2.1 Niveis de perigo.. 360
1.2.2 Simbolos de perigo 360
1.2.3 Estrutura dos avisos 361
1.2.4 Simbolosgerais 361

Ferramentas e auxiliares 362

Reparacao. 363

3.1 Substituir o tampo 363

3.1.1 Remover o tempo 363
3.1.2 Instalar o tempo 363

3.2 Substituir o painei dos comandos 364

3.2.1 Remover o painei dos comandos 364
3.2.2 Instalar o painei dos comandos 364

3.3 Substituir a gaveta para detergente 365

3.3.1 Remove a gaveta para detergente 365
3.3.2 Instalaragavetadaperedetergente 365

3.4 Substituir a pega da gaveta para detergente 366

3.4.1 Remover a pega da gaveta para detergente 366
3.4.2 Instalar a pega da gaveta para detergente 366

3.5 Substitur a porta 367

3.5.1 Remover a porta 367
3.5.2 Instalar a porta 367

3.6 Substitir os componentes da porta 368

3.6.1 Remover os componentes da porta 368
3.6.2 Instalar os componentes da porta 368

3.7 Substitu r a vedao da porta.. 369

3.7.1 Remove a vendaço da porta 369
3.7.2 Instalar aVEDACAO da porta 372

3.8 Substituir o dispositorio de bloqueio da porta 373

3.8.1 Remover o dispositovo de bloqueio da porta 373
3.8.2 Instalar o dispositovo de bloqueio da porta 374

3.9 Substituir a luz do tambor 375

3.9.1 Remove a luz do tambor 375
3.9.2 Instalaraluzdo tambor 375

3.10 Substituir a tampa da bomba 376

3.10.1 Remover a tampa da bomba 376
3.10.2 Instalar a tampa da bomba 376

3.11 Substitu o paine frontal 377

3.11.1 Remover o paine frontal 377
3.11.2 Instalar o painel frontal 379

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

Tip e origem do perigo!

Possiveis consequencia de ignorar o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O靼. O segunde exemple在哪o loa quado averte contra chocues elétricos devidao a partes sob tsão. A medida para evitar o perigo émentionada.

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparações.

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaçao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne- cessarias
if	Identificacao de uma condição (se ..., en- tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número de material
Estado Identificacao de um texto exibido / janela (no visor do aparecido)

Tabela 3: Simbolos gerais

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates simulos gerais:

Ferramentas e auxiliares

Designação Detallhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plácico
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segurar	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Chave dinamôtrica [15000441]	Chave dinamôtrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detallhes Imagens
Chave combinada [00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch [00340814]	Tamanho da chave 13°mm, M8
Chave combinada [00340817]	Tamanho da chave 17 mm, M10
Chave combinada [15000459]	Tamanho da chave 16°mm, M10

Reparação

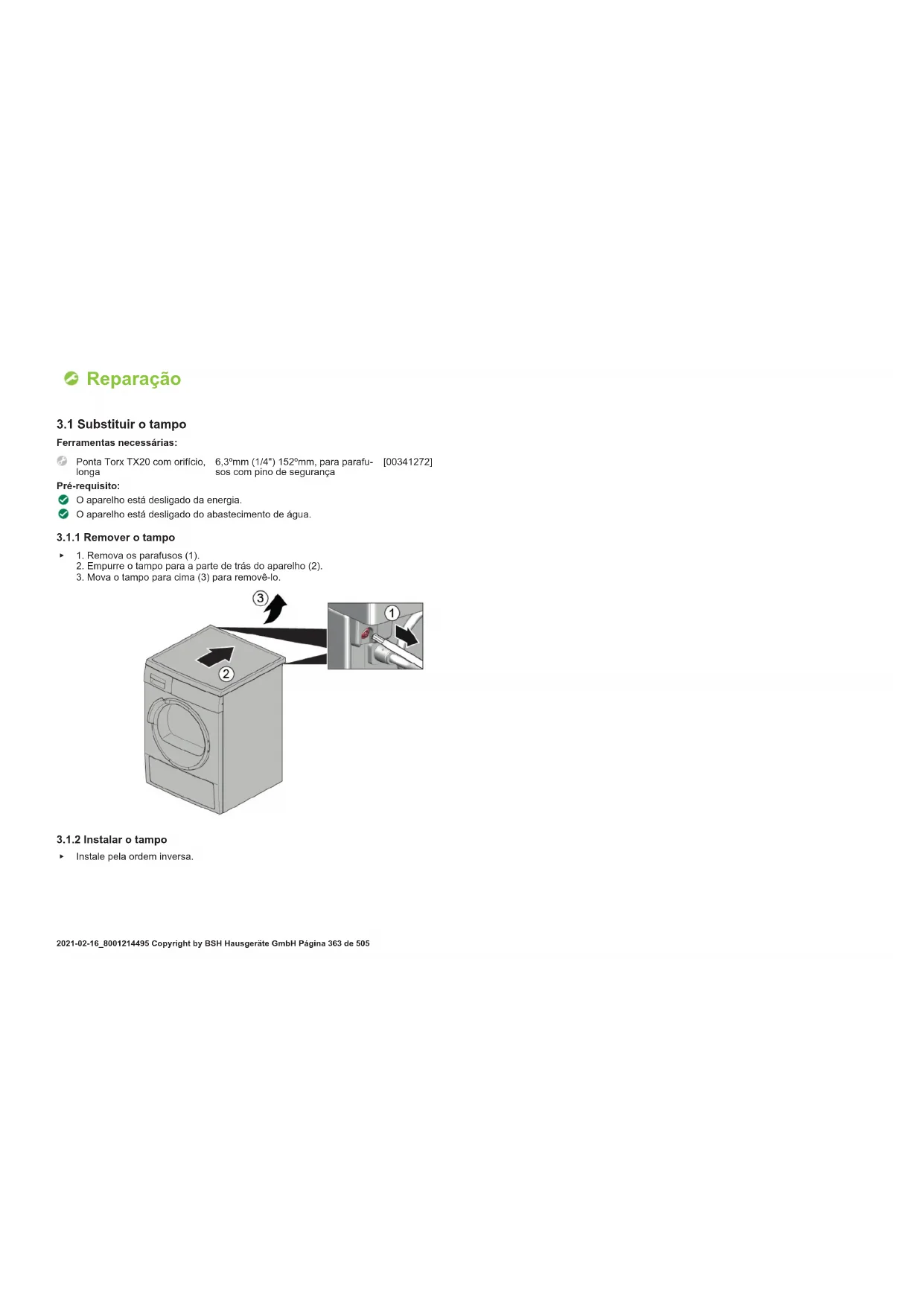

3.1 Substitui r o tampo

Ferramentas necessarias:

Ponta Torx TX20 com orificio, 6,30mm (1/4") 152mm, para parafu- [00341272] longa sos com pino de segurarca

Pre-requisito:

O aparheiro está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.1.1 Remover o tampo

1. Remova os parafusos (1).
2. Empurre o tempo para a parte deTRS do aparelho (2).
3. Mova o tampo para cima (3) para remove-lo.

3.1.2 Instalar o tempo

Instale pela ordem inversa.

Reparacao

3.2 Substituir o painei dos comandos

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de proteção.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparhos contra o deslizamento.

Risco de queda de peças devido a parafudos desapertados! Lesoes devido a queda de peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafudos desapertados!

Danos em outros componentes do aparecido ou na casa do cliente, p. ex. no pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

Oteness.
O aparecido está desligado do abastecimento de agua.
O tempo foiremovido.→363
A gaveta para detergente foi removida,→365

3.2.1 Remover o painei dos comandos

1. 1. Remova os parafusos (1).

2. Solte os elementos de encaixe (2, 3).

1. Solte o contacto de ligação da unidade de controlo.
2. Remova o painei dos comandos.

3.2.2 Instalar o painei dos comandos

• Instale pela ordem inversa.

Reparação

3.3 Substituir a gaveta para detergente

Pre-requisito:

O aparenho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

3.3.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
   2.1. Pressione para baixo ao inserir (1).

2. Remova a gaveta para detergente (2).

3.3.2 Instalar a gaveta para detergente

• Instale pela ordem inversa.

Reparação

3.4 Substituir a pega da gaveta para detergente

Pre-requisito:

O aparelho está desigado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365

3.4.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gavela para detergente.

3.4.2 Instalar a pega da gaveta para detergente

• Instale pela ordem inversa.

Reparacao

3.5 Substituir a porta

CUIDADO

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos
- Nao coloque as mãos na zona das dobradiças.
Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A porta está aberta.

3.5.1 Remove a portal

1.

ATENCAOJ

Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparecido ou na casa do cliente, p
ex., no pavimento.
Proteja o componente contra as quedes.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a queda de peças.
Proteja o componente contra as quidas.

Remova os parafusos (1).

1. Remova a porta para cima.

3.5.2 Instalar a porta

Instale pela ordem inversa.

Reparacao

3.6 Substituir os componentes da porta

CUIDADO Zona das dobridas aberta!

Esmagamento / entalamento dos dedos Não colque as muitas na zona das doradiças.

Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A portofoi removida. 一 3 6 7

3.6.1 Remover os componentes da porta

Desmonte a porta do exterior para o interior.

3.6.2 Instalar os componentes da porta

• Instale pela ordem inversa.

Reparacao

3.7 Substituir aVEDação da porta

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Risco de queda de peças devido a parafusos desapertados!

Lesoes devido a queda de peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365
A portafoi removida. 367
A tampa da bombafoyremovida. 376

3.7.1 Remover aVEDA da porta

1.

Proteja os aparehos contra o deslizamento.

Levante o aparelho na parte darente.

1. Solte os parafusos na parte inferior do painei frontal (1).

1. Baixe o aparelho.

Reparacao

1. Remova os parafusos na zona da bomba (2). 5. 1. Solte os parafusos na parte de trás do aparelho (1).

1. Remova o tempo (2, 3).

A superficie do aparelho pode ficar riscada devido ao uso das ferramentas erradas.

Utilize exclusivamente ferramentas de plástico para substituiro o anel de tensão.

Remova o anel de tensao da junta com uma ferramenta de plastico.

1. Solte a vemacao da porta do painei frontal.
2. Solte o conector do cabo do dispositovo de bloqueio da porta.

Reparacao

1. Solte os parafusos na parte superior do painei frontal (3).

1. Remova o painei frontal.

2. Solte todas as ligações de mangueiras.

1. Remova aVEDACDAporta.

3.7.2 Instalar aVEDa da porta

AVISO

Risco de quesa de peças de forma a instalacao incorretal! Ferimentos ou danos no aparecido.

Aperte o anel de tensao da borracha do oculo com 3,4 Nm.

Instale pela ordem inversa.

Reparacao

3.8 Substituir o disposicao de bloqueio da porta

Na qualida de fabricante, somos obligados a fornecer ao consumidores um disposito de bloqueio da porta sobressalente incluindo as instruções de reparacao de accordo com o Regulamento (UE) 2019/2023. Contudo, gostarismos de salientar que apsoa substituicao de um dislativo do bloqueio da porta, e necessario um teste de segunca eletrotecnica realizao por um professional qualificado antes de colocar o dislativo em funcaoamento. Tem de ser possivel verificar a qualificacao da Pessoa em questiono de accordo com as leis, regulamentos e nomas espécicas do pais.

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devo aCHOque eltrico em caso de reparacao inadequada

As partes elétricas devem ser reparadas por um elétricsta qualificado.
- Após a reparação, Solicite a realização de um�试e de segurar deondheim VDE 0701 ou os regulamentos espécicos do pals.

CUIDADO

Arestas vivas no alojamento! Lesoes por corte
Use luvas de protecao.

AVISO

Deslizamento de aparhos inclinados!
Fraturas osseas / ferimentos de esmagamento
Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a quedade pecas.
Proteja o componente contra as quedes.

ATENÇAO!

Risco de queda de peças devidao a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento.
Proteja o componente contra as quedes.

Pré-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido.→363
O paine la fachada foi removido.
A portafoi removida. 367
O anel de tensao foi removido.
O painei frontal foI removido.
AVEDACAO da porta foi removida

3.8.1 Remover o disposativo de bloqueio da porta

1. Desligue a ficha do dispositivo de broqueio da porta.
2. Solte o dispositovo de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparação

3.8.2 Instalar o dispositorio debloqueio da porta

• Instale pela ordem inversa.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Páginha 374 de 505

Reparação

3.9 Substituir a luz do tambor

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparehos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex..

pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

Oteness.
O aparheiro está desligado do abastecimento de água.
Oteness.
O tempo foi removido.→363
A gaveta para detergente foe removida. 365
O paine la fachada foi removido.

3.9.1 Remove a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.
2. Desligue as ligacoes eletricas.
3. Remova a luz do tambor do suporte da luz do tambor.

3.9.2 Instalar a luz do tambor

• Instale pela ordem inversa.

Reparação

3.10 Substituir a tampa da bomba

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.10.1 Remover a tampa da bomba

1. Abra a tampa da bomba.

1. Remova a tampa da bomba.

3.10.2 Instalar a tampa da bomba

Instale pela ordem inversa.

Reparacao

3.11 Substitui o painei frontal

Pre-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida,→365
A portafofiremovodia. 367
AVEDACAO da porta foi removida.
A tampa da bomba foi removida.→376

3.11.1 Remover o paine frontal

1.

Levante o aparelho na parte darente.

1. Remova os parafusos na parte inferior (1).

1. Baixe o aparelho.

Reparacao

4.1. Remova os parafusos (1).

1. Empurre o tempo para a parte de trás do aparelho (2).
2. Mova o tempo para cima (3) para remove-lo.

5.1. Remova os parafusos (1).

1. Solte os elementos de encaixe (2, 3).

1. Remova o painei da fachada.

7.

CUIDADO

Risco de queda de peças devo a parafusos desapertados! Lesoes devo a queda de peças. Proteja o componente contra as quedes.

Reparacao

ATENCAOI

Risco de queda de peças devido a parafudos desapertados! Danos em outros componentes do aparecido ou na casa do cliente, p. ex., no pavimento.

Remova os parafudos na parte darente促成o de baixo para cima (2, 3).

• Instale pela ordem inversa.

3.3 Sustitur el compartmento para detergente 449

3.3.1 Desmontar el compartmento para detergente 449
3.3.2 Montar el compartmento para detergente 449

3.4 Sustituir el tirador del compartmento para detergente 450

3.3 Sustituir el compartmento para detergente

Requisito:

3.4 Sustituir el tirador del compartmento para detergente

Requisito:

• Usar quantes de segurar.

Requisito:
