MODE D'EMPLOI KDT716BT JVC

Guide de démarrage rapide

• Bei KD-T716BT: Durch Drücken von gehen Sie direkt zu BT AUDIO. 2 Bedienen Sie den Audioplayer über Bluetooth zum Starten der Wiedergabe. Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie den Lautstärke-Regler. Wählen Sie die Gruppe oder den Ordner Drücken Sie 2 J / 1 K. Rückwärts-Sprung/Vorwärts- Sprung Drücken Sie S / T. Vorspulen/Rückspule Halten Sie S / T gedrückt. Wiederholte Wiedergabe Drücken Sie 4 wiederholt. Zufallswiedergabe Drücken Sie 3 wiederholt. JS_JVC_QSG_KD_T812BT_E_GE.indd 9JS_JVC_QSG_KD_T812BT_E_GE.indd 9 24/7/2019 12:21:32 PM24/7/2019 12:21:32 PM2 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Procédure de base 1 Retirez la clé de contact, puis déconnectez la borne de la batterie de la voiture. 2 Connectez les fils correctement. Voir “Connexions” à la page3. 3 Installez l’appareil dans votre voiture. Reportez-vous à “Installation de l’appareil (montage encastré)” ci-après. 4 Connectez la borne de la batterie de la voiture. 5 Appuyez sur B SRC pour mettre l’appareil sous tension. 6 Détachez la façade et réinitialisez l’appareil avant 5 secondes. Voir “Comment réinitialiser” à la page4. Installation de l’appareil (montage encastré) Installation/Connexion Cette section est réservée aux installateurs professionnels. Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.

• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

• Déconnectez la borne négative de la batterie avant le câblage et le montage.

• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

• Pour éviter les courts-circuits: – Isolez les fils non connectés avec du ruban adhésif. – Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation. – Fixez les câbles avec des serre-câbles et enrouler un ruban de vinyle autour des câbles qui entrent en contact avec des pièces métalliques pour protéger les câbles. AVERTISSEMENT

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

• Ne connectez pas les fils des l’enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.

• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50W, changez le réglage [AMPGAIN] pour éviter d’endommager les enceintes.

• Montez l’appareil avec un angle de moins de 30º.

• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

• Gardez tous les câbles à l’écart des dissipateurs thermiques.

• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

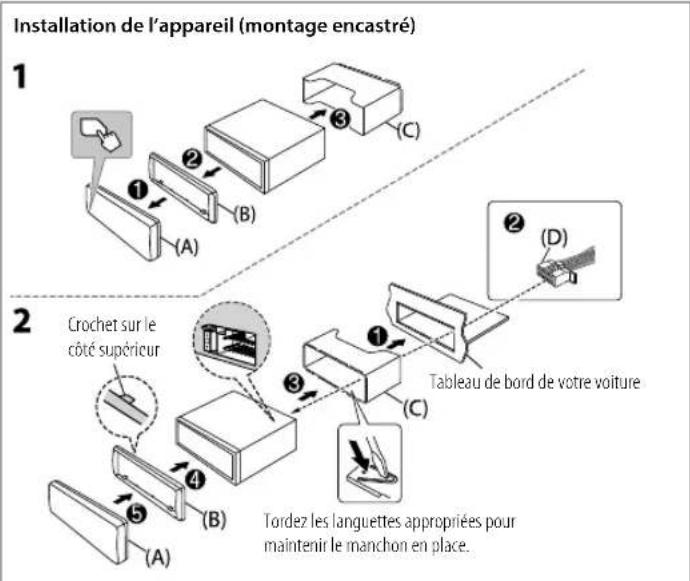

• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur. Crochet sur le côté supérieur Tordez les languettes appropriées pour maintenir le manchon en place. Tableau de bord de votre voiture JS_JVC_QSG_KD_T812BT_E_FR.indd 2JS_JVC_QSG_KD_T812BT_E_FR.indd 2 24/7/2019 1:38:37 PM24/7/2019 1:38:37 PM3 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Retrait de l’appareil Installation de l’appareil (sans le manchon de montage) 1 Retirez le manchon de montage et la plaque de garniture de l’appareil. 2 Alignez les entailles de l’appareil (des deux côtés) avec le support de montage du véhicule et fixez l’appareil avec les vis (en vente dans le commerce). Liste de pièces (fourni) (A) Façade (×1) (B) Plaque de garniture (×1) (C) Manchon de montage (×1) (D) Faisceau de fils (×1) (E) Clé d’extraction (×2) N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil. Connexions Borne de l’antenne Fusible (10 A) Broche Couleur et fonction A4 Jaune : Pile A5 Bleu/Blanc : Commande d’alimentation (12 V 350 mA) A6 Orange/Blanc : Commutateur d'éclairage de la voiture A7 Rouge : Allumage (ACC) A8 Noir : Connexion à la terre (masse) B1, B2 Violet

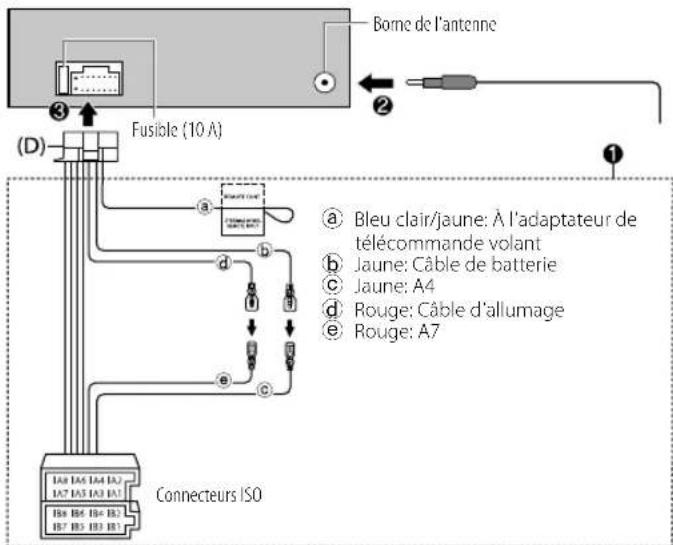

: Enceinte arrière (droite) B3, B4 Gris

: Enceinte avant (droite) B5, B6 Blanc

: Enceinte avant (gauche) B7, B8 Ver t

: Enceinte arrière (gauche) a Bleu clair/jaune: À l’adaptateur de télécommande volant b Jaune: Câble de batterie c Jaune: A4 d Rouge: Câble d’allumage e Rouge: A7 Connecteurs ISO Type de vis autotaraudeuse JS_JVC_QSG_KD_T812BT_E_FR.indd 3JS_JVC_QSG_KD_T812BT_E_FR.indd 3 10/18/2019 9:34:35 AM10/18/2019 9:34:35 AM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Fonctionnement de base Façade KD-T716BT: Bouton de volume Fente d’insertionPrise d’entrée USB Touche de détachement Fenêtre d’affichage*1Prise d’entrée auxiliaire*1 Uniquement à des fins d’illustration.Attachez Détachez Comment réinitialiserRéinitialisez l’appareil en moins de 5 secondes après avoir détaché la façade.Pour Sur la façadeMettez l’appareil sous tensionAppuyez sur B SRC.

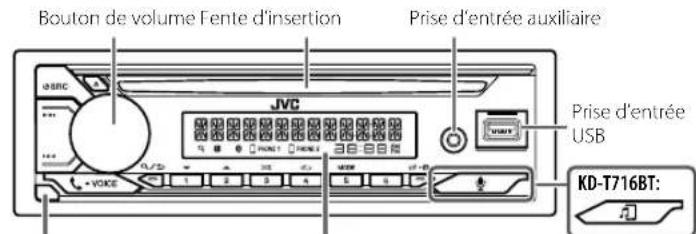

• Maintenez la touche enfoncée pour mettre l’appareil hors tension.Ajustez le volume Tournez le bouton de volume.Sélectionner la sourceAppuyez répétitivement sur B SRC. Changez l’information sur l’affichage*2Appuyez répétitivement sur

*2 Une des informations de l’affichage prend en charge l’effet de synchronisation musicale. Le niveau de luminosité des touches change et est synchronisé avec le niveau de la musique. Avant l’utilisation IMPORTANTES

• Pour utiliser correctement l’appareil, veuillez lire ce Guide complément avant de l’utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce Guide.• Veuillez garder ce Guide dans un endroit sûr et accessible pour une utilisation future.

N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule. AVERTISSEMENT Réglage du volume:• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.• Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie.Généralités:• Éviter d’utiliser le périphérique extérieur s’il peut gêner une conduite en toute sécurité.• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.• Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.• Si une erreur de disque se produit à cause de la condensation sur l’objectif laser, éjectez le disque et attendez que l’humidité s’évapore. JS_JVC_QSG_KD_T812BT_E_FR.indd 4JS_JVC_QSG_KD_T812BT_E_FR.indd 4 24/7/2019 1:38:39 PM24/7/2019 1:38:39 PM5 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Prise en main

Annulez la démonstration Quand vous mettez l’appareil sous tension pour la première fois (ou que [FACTORY RESET] est réglé sur [YES] ), l’affichage montre: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Appuyez sur le bouton de volume. [YES] est choisi pour le réglage initial. 2 Appuyez de nouveau sur le bouton de volume. “DEMO OFF” apparaît.

Réglez l’horloge et la date 1 Maintenez enfoncée . 2 Tournez le bouton de volume pour choisir [CLOCK] , puis appuyez sur le bouton. Pour ajuster l’horloge 3 Tournez le bouton de volume pour choisir [CLOCKADJUST] , puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Réglez l’heure dans l’ordre “Heures” “Minutes”. 5 Tournez le bouton de volume pour choisir [CLOCK FORMAT] , puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [12H] ou [24H] , puis appuyez sur le bouton. Pour régler la date 7 Tournez le bouton de volume pour choisir [DATESET] , puis appuyez sur le bouton. 8 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Réglez la date dans l’ordre “Jour” “Mois” “Année”. 9 Appuyez sur pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

Faites les réglages de base 1 Maintenez enfoncée . 2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Appuyez sur pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

Défaut: [XX] [SYSTEM] [KEY BEEP] (Non applicable quand la transition 3 voies est sélectionnée.) [ON]:Met en service la tonalité des touches.; [OFF]:Met hors service la fonction. [FACTORY RESET] [YES]:Réinitialise les réglages aux valeurs par défaut (sauf la station mémorisée).; [NO]:Annulation. [CLOCK] [CLOCK DISPLAY] [ON]:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.; [OFF]:Annulation. [ENGLISH] Sélectionnez la langue d’affichage pour le menu et l’information sur le morceau si elle est disponible. Par défaut, [ENGLISH] est sélectionné.

• Uniquement pour KD-T812BT. JS_JVC_QSG_KD_T812BT_E_FR.indd 5JS_JVC_QSG_KD_T812BT_E_FR.indd 5 24/7/2019 1:38:40 PM24/7/2019 1:38:40 PM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Radio Recherchez une station 1 Appuyez répétitivemenent sur B SRC pour sélectionner FM ou AM. 2 Appuyez sur S / T pour rechercher une station automatiquement. (ou) Maintenez en enfoncé S / T jusqu’à ce que “M” clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement. Réglages en mémoire Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM. Mémorisez une station Pendant l’écoute d’une station.... Maintenez enfoncée une des touches numériques (1 à 6). (ou) 1 Maintenez enfoncé le bouton de volume jusqu’à ce que “PRESETMODE” clignote. 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton. “MEMORY” apparaît une fois que la station est mémorisée. Sélectionnez une station mémorisée Appuyez sur l’une des touches numériques (1 à 6). (ou) 1 Appuyez sur . 2 Tournez le bouton de volume pour choisir un numéro de préréglage, puis appuyez sur le bouton. CD/USB/iPod Source sélectionnable:

• KD-T812BT : CD/USB/iPod USB ou iPod BT

• KD-T716BT : CD/USB Démarrez la lecture La source change automatiquement et la lecture démarre quand vous insérez un disque ou connectez un périphérique (périphérique USB/ iPod/iPhone) à la prise d’entrée USB. Pour Sur la façade Recherche rapide vers l’arrière/vers l’avant Maintenez enfoncée S / T. Sélectionnez une plage ou un fichier Appuyez sur S / T. Sélectionnez un dossier Appuyez sur 2 J / 1 K. Lecture répétée Appuyez répétitivement sur 4

Lecture aléatoire Appuyez répétitivement sur 3

JS_JVC_QSG_KD_T812BT_E_FR.indd 6JS_JVC_QSG_KD_T812BT_E_FR.indd 6 24/7/2019 1:38:41 PM24/7/2019 1:38:41 PM7 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Exemples de certains réglages utilisés fréquemment Réglage du niveau de caisson de grave 1 Maintenez enfoncée pour entrer en réglages du menu. 2 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour choisir [AUDIO CONTROL] , puis appuyez sur le bouton. 3 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour choisir [SUBWOOFER SET] , puis appuyez sur le bouton. 4 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour choisir [ON] , puis appuyez sur le bouton. 5 Tournez le bouton de volume dans le sens des aiguilles d'une montre pour choisir

, puis appuyez sur le bouton. 6 Appuyez sur le bouton de volume si [PRE-OUT] apparaît sur l'affichage.

Tournez le bouton de volume pour ajuster le niveau de caisson de grave, puis appuyez sur le bouton. Suite à la page suivante... Réglages du menu

pour entrer en réglages du menu.

Tournez le bouton de volume pour choisir un élément, puis appuyez sur le bouton.

Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Appuyez sur pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur

• Reportez-vous au MANUEL D’INSTRUCTIONS sur les sites web suivant pour une explication détaillée de chaque élément: <http://www.jvc.net/cs/car/>

• La disponibilité de chaque élément varient en fonction du modèle. Éléments du menu [EQ SETTING] : Sélectionne un égaliseur préréglé ou ajuste vos propres réglages du son. [AUDIO CONTROL] : Règle vos réglages audio préférés. [SOUND EFFECT] : Règle votre effet sonore préféré. [DISPLAY] : Règle votre commande préférée pour la fenêtre d’affichage. [TUNER SETTING] : Réglages pour la source radio. [BT MODE] : Réglages pour l’utilisation d’un périphérique Bluetooth. [REMOTE APP] : Réglages pour l’utilisation d’un smartphone pour commander cet appareil. [MIC GAIN] *1 : Règle la sensibilité d’un microphone. [NR LEVEL] *1 : Ajuste du niveau de réduction de bruit. [ECHO CANCEL] *1 : Ajuste le temps de retard d’annulation de l’écho. [SYSTEM] : Réglages pour cet appareil. [CLOCK] : Règle l’horloge. [ENGLISH] : Sélectionne la langue pour le menu et les informations sur le morceau.

: Sélectionne la langue pour le menu et les informations sur le morceau. [ESPANOL] : Sélectionne la langue pour le menu et les informations sur le morceau. [FRANCAIS] : Sélectionne la langue pour le menu et les informations sur le morceau. [DEUTSCH]

: Sélectionne la langue pour le menu et les informations sur le morceau. [DEMO MODE] : Met en ou hors service la démonstration des affichages. *1 Utilisable uniquement pendant que vous parlez au téléphone. *2 Uniquement pour KD-T812BT. JS_JVC_QSG_KD_T812BT_E_FR.indd 7JS_JVC_QSG_KD_T812BT_E_FR.indd 7 24/7/2019 1:38:41 PM24/7/2019 1:38:41 PM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) 8 Appuyez sur pour quitter le menu de réglage. Remarque: Vous devez régler

avant de faire les réglages du niveau de caisson de grave. Autres informations Pour les opérations de lecture de sources AUX, Spotify, AMAZON ALEXA, reportez-vous au MANUEL D’INSTRUCTIONS sur le site web suivant: <http://www.jvc.net/cs/car/>

• La disponibilité de chaque source varie en fonction du modèle. Remarque pour les spécifications Plage de fréquencesBluetooth: 2,402 GHz — 2,480 GHz Puissance de sortie RF Bluetooth (E.I.R.P.): +4 dBm (MAX), Classe d’alimentation 2 Impédance d’enceinte: 4Ω—8Ω Tension de fonctionnement: Batterie de voiture 12 V CC JS_JVC_QSG_KD_T812BT_E_FR.indd 8JS_JVC_QSG_KD_T812BT_E_FR.indd 8 24/7/2019 1:38:41 PM24/7/2019 1:38:41 PM9 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Bluetooth®

• En fonction de la version Bluetooth, du système d’exploitation et de la version du micrologiciel de votre téléphone portable, la fonction Bluetooth peut ne pas fonctionner avec cet appareil.

• Assurez-vous d’activer la fonction Bluetooth du périphérique pour réaliser les opérations suivantes.

• La condition du signal varie en fonction de l’environnement. Connectez le microphone Branchez le microphone fourni sur la prise d’entrée du microphone sur le panneau arrière. Ajustez l’angle du microphone Fixez si nécessaire en utilisant des serre-câbles (non fourni). Faites le pairage et connectez un périphérique Bluetooth pour la première fois 1 Appuyez sur B SRC pour mettre l’appareil sous tension. 2 Recherchez et sélectionnez le nom de votre récepteur (“KD-T812BT”/ “KD-T716BT”) sur le périphérique Bluetooth. 3 Réalisez (A) ou (B) en fonction de ce qui apparait sur l’affichage. Pour certains périphériques Bluetooth, la séquence de pairage peut varier en fonction des étapes décrites ci-dessous. (A) “[Nom du périphérique]” “XXXXXX” “VOL–YES” “BACK–NO” “XXXXXX” est un code à 6 chiffres généré aléatoirement pendant chaque pairage. Assurez-vous que les codes qui apparaissent sur l’appareil et le périphérique Bluetooth sont les mêmes. Appuyez sur le bouton de volume pour valider le code. Utilisez le périphérique Bluetooth pour valider le code. (B) “[Nom du périphérique]” “VOL–YES” “BACK–NO” Appuyez sur le bouton de volume pour démarrer le pairage.

• Si “PAIRING” “PIN 0000” défile sur l’affichage, entrez le code PIN “0000” sur le périphérique Bluetooth.

• Si seul “PAIRING” apparaît, utilisez le périphérique Bluetooth pour confirmer le pairage. “PAIRING COMPLETED” apparaît quand le pairage est terminé et “ ” s’allume quand la connexion Bluetooth est établie. Répondre à un appel Appuyez sur ou sur le bouton de volume.

• Pour ajuster le volume du téléphone entre [00]

• Pour terminer un appel, maintenez enfoncé ou le bouton de volume. Lecteur audio via Bluetooth 1 Appuyez répétitivement sur B SRC pour sélectionner BT AUDIO.

• Pour KD-T716BT: Appuyer sur permet d’accéder directement à BT AUDIO. 2 Commandez le lecteur audio via Bluetooth pour démarrer la lecture. Pour Sur la façade Lecture/pause Appuyez sur le bouton de volume. Choisissez un groupe ou un dossier Appuyez sur 2 J / 1 K. Saut vers l’arrière/saut vers l’avant Appuyez sur S / T. Recherche rapide vers l’arrière/ vers l’avant Maintenez enfoncée S / T. Lecture répétée Appuyez répétitivement sur 4

Lecture aléatoire Appuyez répétitivement sur 3
