MANUAL DE UTILIZADOR KDT716BT JVC

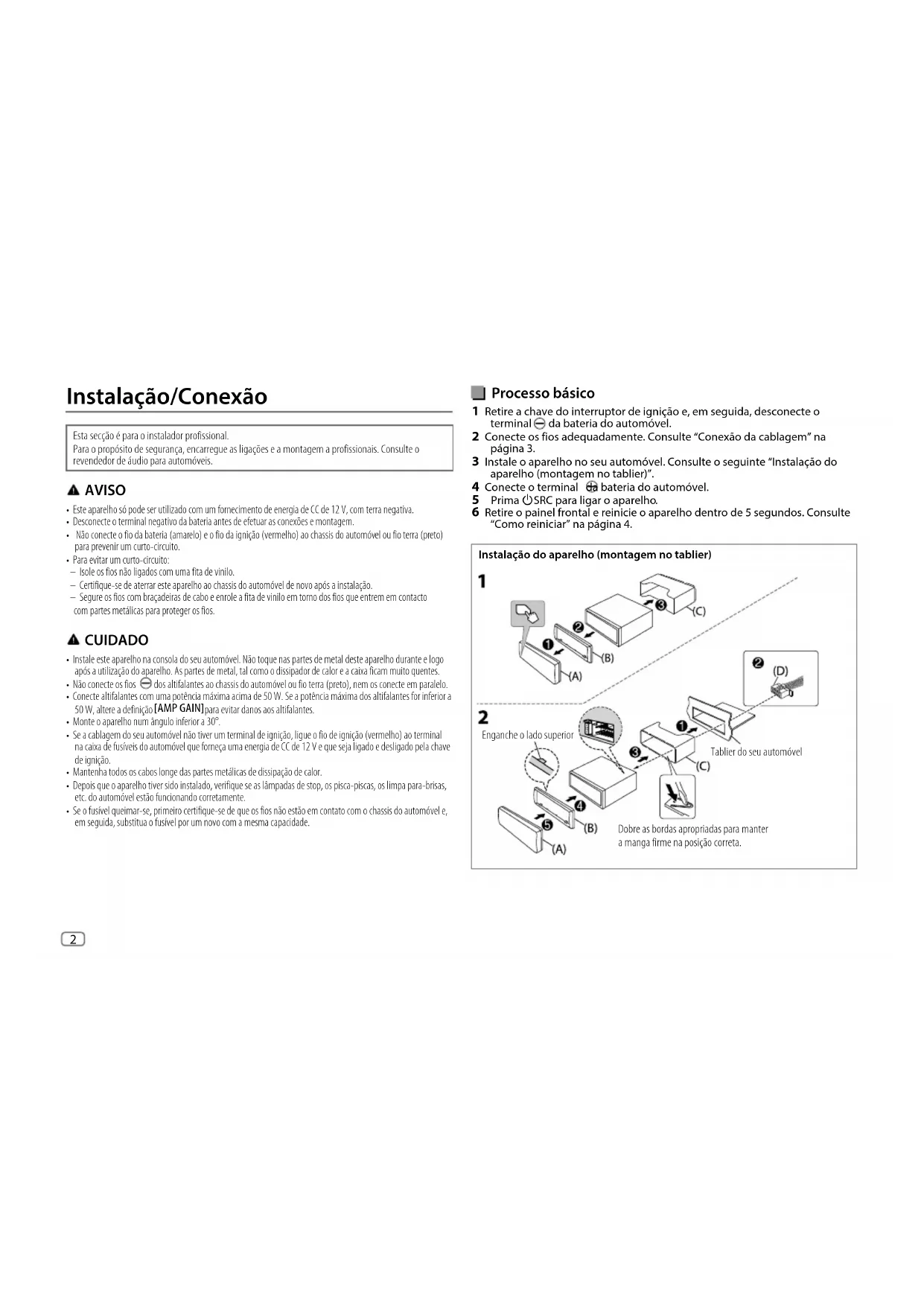

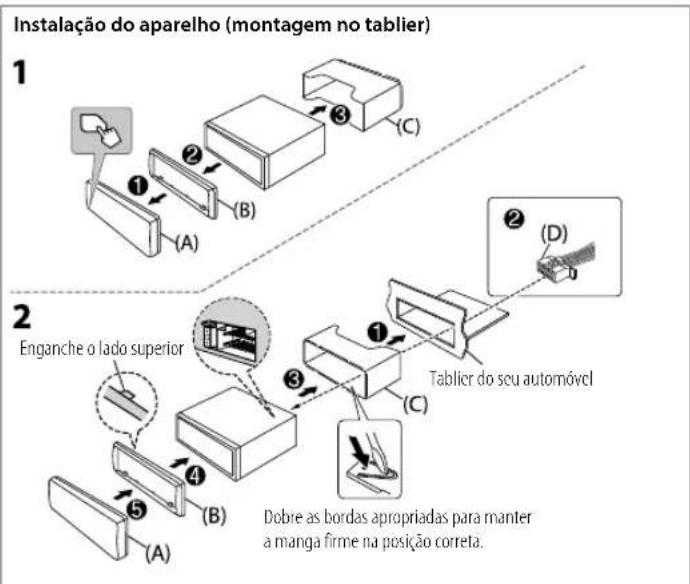

JS_JVC_QSG_KD_T812BT_E_NL.indd 9JS_JVC_QSG_KD_T812BT_E_NL.indd 9 24/7/2019 11:48:05 AM24/7/2019 11:48:05 AM2 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Processo básico 1 Retire a chave do interruptor de ignição e, em seguida, desconecte o terminal da bateria do automóvel. 2 Conecte os fios adequadamente. Consulte “Conexão da cablagem” na página 3. 3 Instale o aparelho no seu automóvel. Consulte o seguinte “Instalação do aparelho (montagem no tablier)”. 4 Conecte o terminal da bateria do automóvel. 5 Prima B SRC para ligar o aparelho. 6 Retire o painel frontal e reinicie o aparelho dentro de 5 segundos. Consulte “Como reiniciar” na página 4. Instalação do aparelho (montagem no tablier) Instalação/Conexão Esta secção é para o instalador profissional. Para o propósito de segurança, encarregue as ligações e a montagem a profissionais. Consulte o revendedor de áudio para automóveis. AVISO

• Este aparelho só pode ser utilizado com um fornecimento de energia de CC de 12 V, com terra negativa.

• Desconecte o terminal negativo da bateria antes de efetuar as conexões e montagem.

• Não conecte o fio da bateria (amarelo) e o fio da ignição (vermelho) ao chassis do automóvel ou fio terra (preto) para prevenir um curto-circuito.

• Para evitar um curto-circuito: – Isole os fios não ligados com uma fita de vinilo. – Certifique-se de aterrar este aparelho ao chassis do automóvel de novo após a instalação. – Segure os fios com braçadeiras de cabo e enrole a fita de vinilo em torno dos fios que entrem em contacto com partes metálicas para proteger os fios. CUIDADO

• Instale este aparelho na consola do seu automóvel. Não toque nas partes de metal deste aparelho durante e logo após a utilização do aparelho. As partes de metal, tal como o dissipador de calor e a caixa ficam muito quentes.

• Não conecte os fios dos altifalantes ao chassis do automóvel ou fio terra (preto), nem os conecte em paralelo.

• Conecte altifalantes com uma potência máxima acima de 50 W. Se a potência máxima dos altifalantes for inferior a 50 W, altere a definição [AMPGAIN] para evitar danos aos altifalantes.

• Monte o aparelho num ângulo inferior a 30°.

• Se a cablagem do seu automóvel não tiver um terminal de ignição, ligue o fio de ignição (vermelho) ao terminal na caixa de fusíveis do automóvel que forneça uma energia de CC de 12 V e que seja ligado e desligado pela chave de ignição.

• Mantenha todos os cabos longe das partes metálicas de dissipação de calor.

• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa para-brisas, etc. do automóvel estão funcionando corretamente.

• Se o fusível queimar-se, primeiro certifique-se de que os fios não estão em contato com o chassis do automóvel e, em seguida, substitua o fusível por um novo com a mesma capacidade. Enganche o lado superior Dobre as bordas apropriadas para manter a manga firme na posição correta. Tablier do seu automóvel JS_JVC_QSG_KD_T812BT_E_PT.indd 2JS_JVC_QSG_KD_T812BT_E_PT.indd 2 24/7/2019 12:09:56 PM24/7/2019 12:09:56 PM3 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Remoção do aparelho Instalação do aparelho (sem manga de montagem) 1 Retire a manga de montagem e a placa de guarnição do aparelho. 2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de montagem do veículo e fixe o aparelho com parafusos (disponíveis comercialmente). Lista de peças (fornecidas) (A) Painel frontal (×1) (B) Placa de guarnição (×1) (C) Manga de montagem (×1) (D) Cablagem (×1) (E) Chave de extração (×2) Utilize apenas os parafusos especificados. Utilizar parafusos inadequados pode danificar o aparelho. Conexão da cablagem Terminal de antena Fusível (10 A) Pino Cor e função A4 Amarelo : Bateria A5 Azul/branco : Controlo de energia (12 V 350 mA) A6 Laranja/branco : Interruptor de controlo das luzes do automóvel A7 Vermelho : Ignição (ACC) A8 Preto : Conexão terra (massa) B1, B2 Roxo

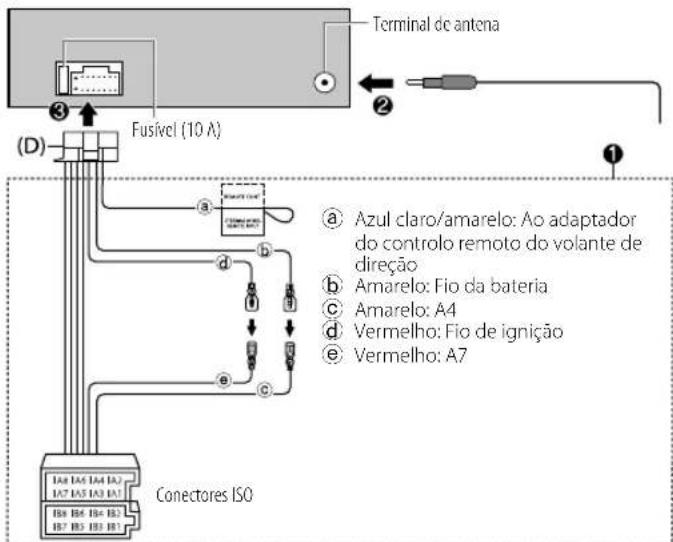

: Altifalante traseiro (direito) B3, B4 Cinzento

: Altifalante frontal (direito) B5, B6 Branco

: Altifalante traseiro (esquerdo) a Azul claro/amarelo: Ao adaptador do controlo remoto do volante de direção b Amarelo: Fio da bateria c Amarelo: A4 d Vermelho: Fio de ignição e Vermelho: A7 Conectores ISO Tipo parafuso autorroscante JS_JVC_QSG_KD_T812BT_E_PT.indd 3JS_JVC_QSG_KD_T812BT_E_PT.indd 3 10/17/2019 5:12:52 PM10/17/2019 5:12:52 PM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Fundamentos Painel frontal KD-T716BT: Botão de volumeTerminal de entrada USBBotão de remoção Visor*1Tomada de entrada auxiliarAbertura de carregamento*1 Somente para a finalidade de ilustração.Colocar Retirar Como reiniciarReinicie a unidade dentro de 5 segundos após remover o painel frontal.Para No painel frontalLigar a correntePrima B SRC.

• Mantenha premido para desligar a alimentação.Ajustar o volume Rode o botão do volume.Selecione uma fontePrima B SRC repetidamente. Mudar a informação no visor*2Prima repetidamente. *2 Uma das informações no visor suporta o Efeito de Sincronização de Música. O nível do brilho dos botões muda e sincroniza com o nível de música. Antes de utilizar IMPORTANTE
• Para garantir a utilização adequada, leia atentamente este Guia antes de utilizar o produto. É especialmente importante que leia e observe os Avisos e Cuidados neste Guia.• Guarde o Guia em um lugar seguro e acessível para futuras consultas. AVISO Não opere nenhuma função que prejudique a sua atenção para uma condução segura. CUIDADO Definição do volume:• Ajuste o volume de forma que possa ouvir os sons de tráfego para prevenir acidentes.• Baixe o volume antes de iniciar a leitura de fontes digitais para evitar danos aos altifalantes pelo aumento súbito do nível de saída do som.Geral:• Evite utilizar o dispositivo externo se o mesmo puder prejudicar a condução segura do veículo.• Certifique-se de fazer uma cópia de segurança de todos os dados importantes. Não aceitaremos nenhuma responsabilidade por quaisquer perdas de dados gravados.• Para prevenir curtos-circuitos, nunca coloque nem deixe cair objetos metálicos (moedas ou ferramentas de metal, por exemplo) dentro do aparelho.• Se ocorrer um erro de disco devido à condensação na lente laser, ejete o disco e espere que a humidade se evapore. JS_JVC_QSG_KD_T812BT_E_PT.indd 4JS_JVC_QSG_KD_T812BT_E_PT.indd 4 24/7/2019 12:09:58 PM24/7/2019 12:09:58 PM5 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Introdução

Cancelar a demonstração Ao ligar a alimentação pela primeira vez (ou ao definir [FACTORY RESET] para [YES]

aparece o seguinte no visor: “CANCEL DEMO”

“PRESS” “VOLUME KNOB”

1 Prima o botão de volume. [YES] é selecionado para a configuração inicial. 2 Prima o botão de volume de novo. Aparece a indicação “DEMO OFF”.

Defina o relógio e a data 1 Mantenha premido. 2 Rode o botão de volume para selecionar [CLOCK] e, em seguida, prima-o. Para ajustar o relógio 3 Rode o botão de volume para selecionar [CLOCKADJUST] e, em seguida, prima-o. 4 Rode o botão de volume para fazer as definições e, em seguida, prima-o. Defina a hora na ordem de “Horas” “Minutos”. 5 Rode o botão de volume para selecionar [CLOCKFORMAT] e, em seguida, prima-o. 6 Rode o botão de volume para selecionar [12H] ou [24H] e, em seguida, prima-o. Para definir a data 7 Rode o botão de volume para selecionar [DATESET] e, em seguida, prima-o. 8 Rode o botão de volume para fazer as definições e, em seguida, prima-o. Defina a data na ordem de “Dia” “Mês” “Ano”. 9 Prima para sair. Para voltar ao item de definição anterior, prima

Faça as definições básicas 1 Mantenha premido. 2 Rode o botão do volume para selecionar um item (consulte a seguinte tabela) e, em seguida, prima-o. 3 Repita o passo 2 até que o item desejado seja selecionado ou ativado. 4 Prima para sair. Para voltar ao item de definição anterior, prima

Predefinição: [XX] [SYSTEM] [KEY BEEP] (Não aplicável se o cruzamento de 3 vias estiver selecionado.) [ON]:Ativa o som de pressão de tecla.; [OFF]:Desativa. [FACTORY RESET] [YES]:Reinicia as definições às predefinições (exceto a estação armazenada).; [NO]:Cancela. [CLOCK] [CLOCK DISPLAY] [ON]:A hora do relógio é apresentada no visor mesmo quando o aparelho está desligado.; [OFF]:Cancela. [ENGLISH] Selecione o idioma de apresentação para o menu e a informação de música se aplicável. Por predefinição, [ENGLISH] é selecionado.

• Somente para KD-T812BT. JS_JVC_QSG_KD_T812BT_E_PT.indd 5JS_JVC_QSG_KD_T812BT_E_PT.indd 5 24/7/2019 12:09:59 PM24/7/2019 12:09:59 PM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Rádio Procura de uma estação 1 Prima B SRC repetidamente para selecionar FM ou AM. 2 Prima S / T para procurar uma estação automaticamente. (ou) Mantenha S / T premido até que “M” comece a piscar e, em seguida, prima repetidamente para procurar uma estação manualmente. Definições na memória Pode armazenar até 18 estações para FM e 6 estações para AM. Armazene uma estação Durante a escuta de uma estação.... Mantenha premido um dos botões numéricos (1 a 6). (ou) 1 Mantenha o botão do volume premido até que “PRESET MODE” comece a piscar. 2 Rode o botão do volume para selecionar um número predefinido e, em seguida, prima-o. “MEMORY” aparece uma vez quando a estação é armazenada. Selecione uma estação armazenada Prima um dos botões numéricos (1 a 6). (ou) 1 Prima . 2 Rode o botão do volume para selecionar um número predefinido e, em seguida, prima-o. CD/USB/iPod Fonte selecionável:

• KD-T812BT: CD/USB/iPod USB ou iPod BT

• KD-T716BT: CD/USB Inicie a reprodução A fonte muda e a reprodução começa automaticamente ao carregar um disco ou ligar um dispositivo (dispositivo USB/ iPod/iPhone) ao terminal de entrada USB. Para No painel frontal Retrocesso/Avanço rápido Mantenha S / T premido. Selecionar uma faixa/ficheiro Prima S / T. Selecionar uma pasta Prima 2 J / 1 K. Reprodução repetida Prima 4 repetidamente. Reprodução aleatoria Prima 3 repetidamente. JS_JVC_QSG_KD_T812BT_E_PT.indd 6JS_JVC_QSG_KD_T812BT_E_PT.indd 6 24/7/2019 12:10:00 PM24/7/2019 12:10:00 PM7 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Exemplos de algumas definições bem utilizadas Definição do Nível do Subwoofer 1 Mantenha premido para entrar nas definições do menu. 2 Rode o botão do volume no sentido horário para selecionar [AUDIO CONTROL] e, em seguida, prima-o. 3 Rode o botão do volume no sentido horário para selecionar [SUBWOOFER SET] e, em seguida, prima-o. 4 Rode o botão do volume no sentido horário para selecionar [ON] e, em seguida, prima-o. 5 Rode o botão do volume no sentido horário para selecionar

em seguida, prima-o. 6 Prima o botão do volume se [PRE-OUT] aparecer no visor.

Rode o botão do volume para ajustar o nível do subwoofer e, em seguida, prima-o. Continua na página seguinte... Definições Do Menu 1 Mantenha premido para entrar nas definições do menu.

Rode o botão do volume para selecionar um item e, em seguida, prima-o.

Repita o passo 2 até que o item desejado seja selecionado/ativado. 4 Prima para sair. Para voltar ao item de definição anterior, prima

• Consulte o MANUAL DE INSTRUÇÕES no website abaixo para uma explicação detalhada de cada item: <http://www.jvc.net/cs/car/>

• A disponibilidade de cada item varia dependendo do modelo. Itens do menu [EQ SETTING] : Seleciona um equalizador predefinido ou ajusta as suas próprias definições do som. [AUDIO CONTROL] : Define suas definições de áudio preferidas. [SOUND EFFECT] : Define seu efeito de som preferido. [DISPLAY] : Define seu controlo preferido para o visor. [TUNER SETTING] : Definições para fonte de rádio. [BT MODE] : Definições para um dispositivo Bluetooth. [REMOTE APP] : Definições para utilizar um smartphone para controlar este aparelho. [MIC GAIN] *1 : Define a sensibilidade do microfone. [NR LEVEL] *1 : Ajusta o nível de redução de ruído. [ECHO CANCEL] *1 : Ajusta o tempo de atraso do cancelamento de eco. [SYSTEM] : Definições para este aparelho. [CLOCK] : Ajusta o relógio. [ENGLISH] : Seleciona o idioma para o menu e informações de música.

: Seleciona o idioma para o menu e informações de música. [ESPANOL] : Seleciona o idioma para o menu e informações de música. [FRANCAIS] : Seleciona o idioma para o menu e informações de música. [DEUTSCH]

: Seleciona o idioma para o menu e informações de música. [DEMO MODE] : Ativa ou desativa a demonstração. *1 Aplicável apenas enquanto está a falar no telefone. *2 Somente para KD-T812BT. JS_JVC_QSG_KD_T812BT_E_PT.indd 7JS_JVC_QSG_KD_T812BT_E_PT.indd 7 24/7/2019 12:10:00 PM24/7/2019 12:10:00 PM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) 8 Prima para sair do menu de definição. Nota: Precisa definir

antes de poder fazer as definições do nível do subwoofer. Outras informações Para as operações de reprodução de fontes AUX, Spotify, AMAZON ALEXA, consulte o MANUAL DE INSTRUÇÕES no website abaixo: <http://www.jvc.net/cs/car/>

• A disponibilidade de cada fonte varia dependendo do modelo. Nota para as especificações Intervalo de frequência de Bluetooth: 2,402 GHz—2,480 GHz Potência de saída RF de Bluetooth (E.I.R.P.): +4 dBm (MÁX), Classe de potência 2 Impedância do altifalante: 4Ω—8Ω Voltagem de funcionamento: Bateria de automóvel de CC 12 V JS_JVC_QSG_KD_T812BT_E_PT.indd 8JS_JVC_QSG_KD_T812BT_E_PT.indd 8 24/7/2019 12:10:01 PM24/7/2019 12:10:01 PM9 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Bluetooth®

• Dependendo da versão de Bluetooth, do sistema operativo e da versão do firmware do seu telemóvel, as funções Bluetooth podem não funcionar com este aparelho.

• Certifique-se de que liga a função Bluetooth do dispositivo para realizar as seguintes operações.

• As condições do sinal variam dependendo dos arredores. Conecte o microfone Ligue o microfone fornecido à tomada de entrada para microfone no painel traseiro. Ajuste o ângulo do microfone Segure com as abraçadeiras de cabo (não fornecidas) se for necessário. Emparelhe e ligue um dispositivo Bluetooth pela primeira vez 1 Prima B SRC para ligar a alimentação do aparelho. 2 Busque e selecione o nome do seu recetor (“KD-T812BT”/“KD-T716BT”) no dispositivo Bluetooth. 3 Realize (A) ou (B) dependendo do que aparecer no visor. Para alguns dispositivos Bluetooth, a sequência de emparelhamento pode variar dos passos descritos a seguir. (A) “[Nome do dispositivo]” “XXXXXX” “VOL–YES” “BACK–NO” “XXXXXX” é uma chave de acesso de 6 dígitos gerada aleatoriamente durante cada emparelhamento. Certifique-se de que as chaves de acesso que aparecem no aparelho e no dispositivo Bluetooth são iguais. Prima o botão do volume para confirmar a chave de acesso. Opere o dispositivo Bluetooth para confirmar a chave de acesso. (B) “[Nome do dispositivo]” “VOL–YES” “BACK–NO” Prima o botão do volume para iniciar o emparelhamento.

• Se “PAIRING” “PIN 0000” se deslocar no visor, introduza o código PIN “0000” no dispositivo Bluetooth.

• Se somente “PAIRING” aparecer, opere o dispositivo Bluetooth para confirmar o emparelhamento. “PAIRING COMPLETED” aparecerá quando o emparelhamento for concluído e “

acender-se-á quando a conexão Bluetooth for estabelecida. Responder uma chamada Prima ou o botão do volume.

• Para ajustar o volume do telefone de [00] para [35] , rode o botão do volume.

• Para terminar uma chamada, mantenha ou o botão do volume premido. Leitor de áudio via Bluetooth 1 Prima B SRC repetidamente para selecionar BTAUDIO.
