BEDIENUNGSANLEITUNG KDT716BT JVC
Schnellstartanleitung
CD-EMPFÄNGER
Für detaillierte Bedienungen und Informationen siehe BEDIENUNGSANLEITUNG auf der folgenden Website:
Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)
Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall behandelt werden dürfen, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden müssen. Durch ihren Beitrag zur korrekten Entsorgung dieser Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.
Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.
Achtung: Das Zeichen „Pb“ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.
Hersteller:
JVCKENWOOD Corporation
3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN
EU-Vertreter:
JVCKENWOOD Europe B.V.
Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS
Hiermit erklärt JVCKENWOOD, dass das Funkgerät "KD-T812BT/KD-T716BT" der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung: http://www.jvc.net/cs/car/eudoc/
Kennzeichnung von Geräten mit Laser-Abtastern
Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.
Geheugeninstellungen
Dieser Abschnitt ist für den professionellen Einbautechniker gedacht. Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
WARNUNG
Das Gerät kann nur bei 12 VDC-Versorgung mit negativer Masse eingebaut werden. Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. Schließen Sie nicht das Batteriekabel (gelb) oder das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden. Zum Verbindern von Kurzschlüssen: - Isolieren Sie nicht angeschlossene Kabel mit Vinylband. - Sicherstellen, dass das Gerät nach dem Einbau am Chassis des Fahrzeugs geerdet wird. - Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.
ACHTUNG
Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß. Verbinden Sie nicht die Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen Sie sie parallel an. Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. Montieren Sie das Gerät mit einem Winkel von weniger als 30°. - Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird. - Halten Sie alle Kabel von hitzeableitenden Metallteilen fern. - Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren. - Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

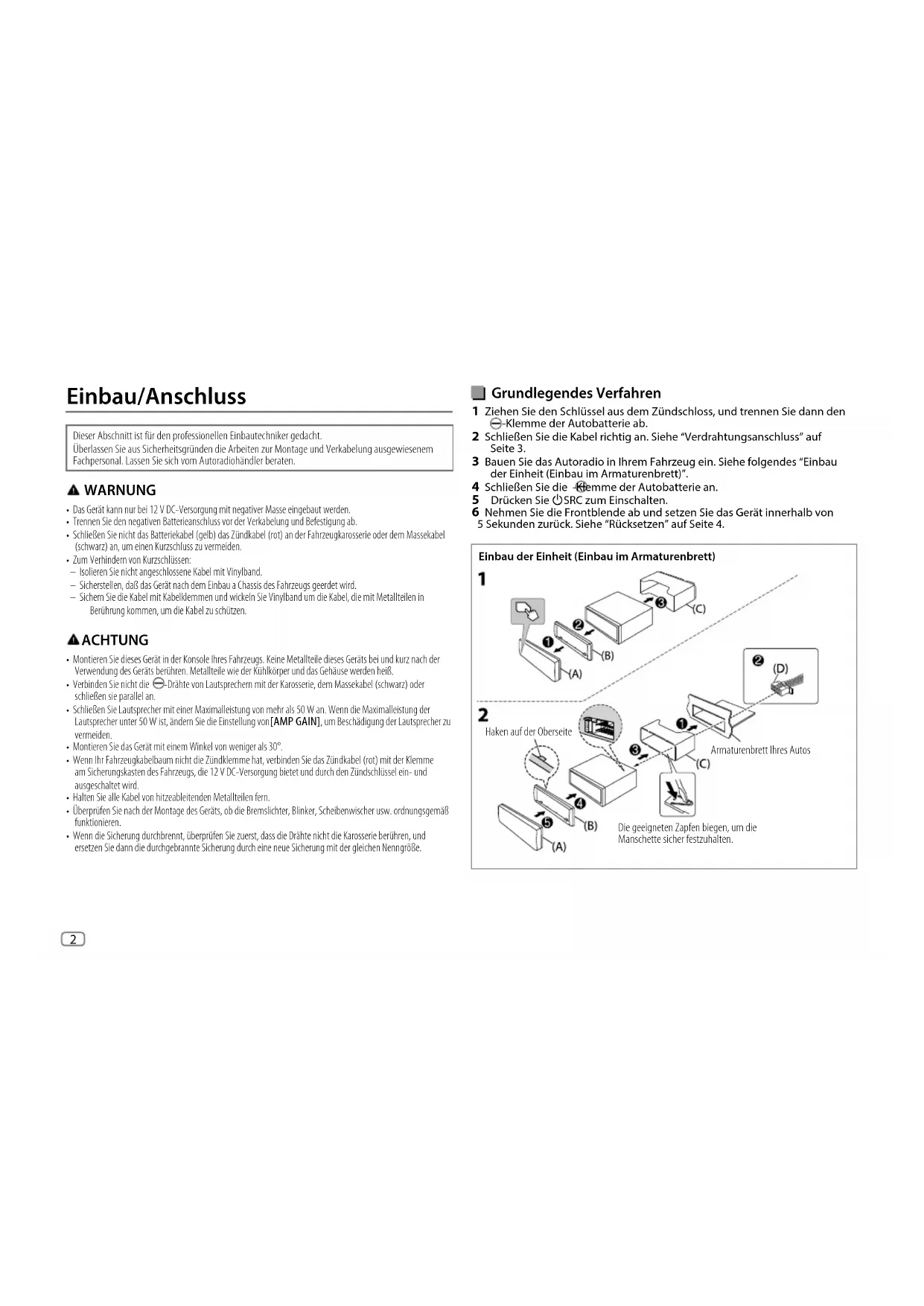

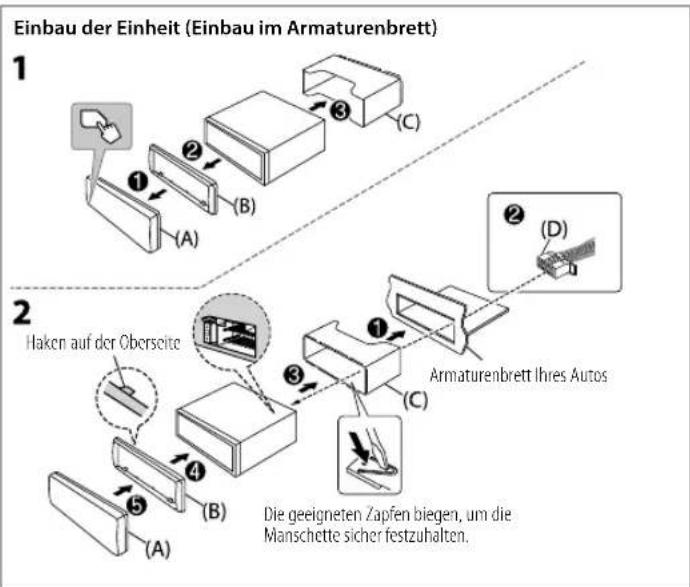

Grundlegendes Verfahren
1 Ziehen Sie den Schlüssel aus dem Zündschloss und trennen Sie dann die Klemme der Autobatterie ab. 2 Schließen Sie die Kabel richtig an. Siehe "Verdrahtungsanschluss" auf Seite 3. 3 Bauen Sie das Autoradio in Ihr Fahrzeug ein. Siehe folgenden "Einbau der Einheit (Einbau im Armaturenbrett)". 4 Schließen Sie die Klemme der Autobatterie an. 5 Drücken Sie (1)SRC zum Einsatz. 6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. Siehe "Rücksetzen" auf Seite 4.
Installieren der Einheit (ohne die Einbauhalterung)
1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).
Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.
Entfernen der Einheit
Teileliste (mitgeliefert)
(A) Frontblende (×1) (B) Frontrahmen (×1) (C) Einbauhalterung (×1) (D) Kabelbaum (×1) (E) Ausziehschlüssel (×2)

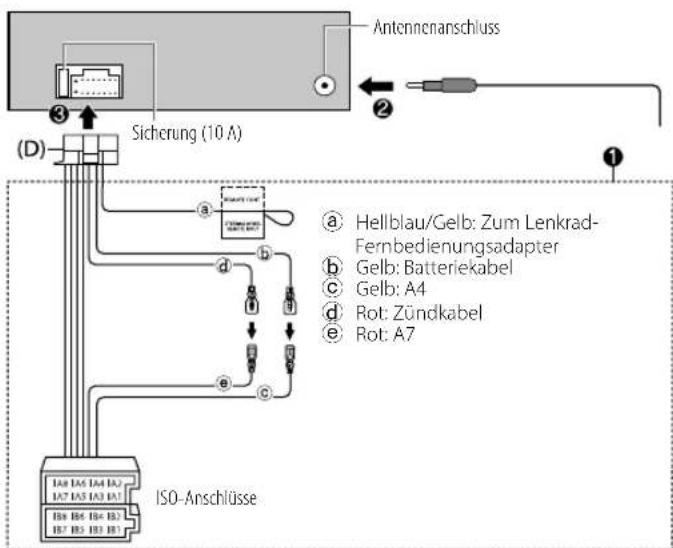

Verdrahtungsanschluss
Stift Farbe und Funktion
| A4 Golb: Batterie |
| A5 Blau: Weiß: Stromsteuerung (12 V = 350 mA) |
| A6 Orange: gefarben/Weiß: Auto-Lichtreglorschalter |
| A7 Rot: Zündung (ACC) |
| A8 Schwar: Erdungsanschluss (Masse) |
| B1, B2 | Lila ⊕, Lila/Schwarz ⊙ : Hinterer Laatsprecher (rechts) |
| B3, B4 | Grau ⊕, Grau/Schwarz ⊙ : Vorderer Laatsprecher (rechts) |
| B5, B6 | Weiß ⊕, Weiß/Schwarz ⊙ : Vorderer Laatsprecher (links) |
| B7, B8 | Grün ⊕, Grün/Schwarz ⊙ : Hinterer Laatsprecher (links) |
Vor der Inbetriebnahme
WICHTIG
- Um richtige Verwendung sicherzustellen, lesen Sie die Anleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.
- Bitte bewahren Sie die Anleitung an einem sicheren Ort und griffbereit zum Nachschlagen auf.
WARNUNG
Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.
ACHTUNG
Lautstärkeeinstellung:
- Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
- Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.
Allgemeines:
- Vermeiden Sie die Verwendung des externen Geräts, wenn dies das sichere Fahren behindern kann.
- Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
- Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
- Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.
Grundlagen
Frontblende
Lautstärke-Regler Ladeschlitz
Auxiliary-Eingabebuchse
USB-
Eingangsterminal
KD-T716BT:
Abnehmen-Taste Displayfenster*1
*1 Nur für Illustrationszwecke.
Anbringen Abnehmen Rücksetzen
Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor.
Zum Auf der Frontblende
Einschalten
Drücken Sie SRC
Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke: Drehen Sie den Lautstärke-Regler.
Quelle auswählen
Drücken Sie SRC wiederholt.
Ändern der Display-Information*2
Drücken Sie wiederholt.
*2 Eine der Displayinformationen unterstützt den Musik-Synchronisationseffekt. Der Helligkeitsgrad der Leisten wird gewechselt und mit der Musiklautstärke synchronisiert.
Erste Schritte
Brechen Sie die Demonstration ab
Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] eingestellt ist), erscheint Folgendes im Display: "CANCEL DEMO", "PRESS", "VOLUME KNOB"
1. Drücken Sie den Lautstärke-Regler. [YES] für das ursprüngliche Setup gewählt.
2. Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.
Stellen Sie die Uhrzeit und das Datum ein
1. Halten Sie gedrückt. 2. Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], drücken Sie dann den Regler.
Zum Einstellen der Uhr
3. Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], drücken Sie dann den Regler. 4. Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie die Zeit in der Reihenfolge "Stunde" → "Minute" ein. 5. Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT], drücken Sie dann den Regler. 6. Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], drücken Sie dann den Regler.
Zum Einstellen des Datums
7. Drehen Sie den Lautstärke-Regler zum Wählen von [DATE], drücken Sie dann den Regler. 8. Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie das Datum in der Reihenfolge "Tag", "Monat", "Jahr" ein. 9. Drücken Sie zum Beenden.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 0/
Einstellen der grundlegenden Einstellungen
1. Halten Sie gedrückt. 2. Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler. 3. Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4. Drücken Sie zum Beenden.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/
Standard: [XX]
[SYSTEM]
[KEY BEEP]
(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) [ON]: Aktiviert den Tastenberührungston. [OFF]: Deaktiviert.
[FACTORY RESET] [YES]: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender); [NO]: Hebt auf.
[CLOCK]
[CLOCK DISPLAY]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. [OFF]: Hebt auf.
[ENGLISH]
[РУССКИЙ]
[ESPANOL]
[FRANÇAIS]
[DEUTSCH]
Radio
1 Drücken Sie SRC wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie I / ▶, um einen Sender automatisch zu suchen. (oder) Halten Sie I gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.
Einstellungen im Speicher
Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.
Speichern eines Senders
Während des Hörens eines Senders... Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)
1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. "MEMORY" wird angezeigt, wenn der Sender gespeichert ist.
Wählen Sie einen gespeicherten Sender aus
Drücken Sie eine der Zifferntasten (1 bis 6). (oder) 1 Drücken Sie. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.
CD/USB/iPod
Wählbare Quelle: - KD-T812BT: CD/USB/iPod USB oder iPod BT - KD-T76BT: CD/USB
Starten Sie die Wiedergabe
Die Quelle wechselt automatisch, und die Wiedergabe beginnt, wenn Sie eine Disc einlegen oder ein Gerät (USB-Gerät/ iPod/iPhone) an der USB-Eingangsklemme anschließen.
| Zum Auf der Frontblende |
| Vorspulen/Rückspule | Halten Sie 1/2gedrückt. |
| Auswahlen eines Tracks/einer Datel | Drücken Sie 1/2 |
| Auswahlen eines Ordners | Drücken Sie 2/1 |
| Wiederholte Wiedergabe | Drücken Sie 4/3 wiederholt. |
| Zufallswiedergabe | Drücken Sie 3/4 wiederholt. |
1 Halten Sie gedrückt, um auf Menü-Einstellungen zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist.
4 Drücken Sie zum Beenden.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie α / β .
- Siehe BEDIENUNGSANLEITUNG auf der folgenden Seite für detaillierte Erklärungen jedes Elements: http://www.jvc.net/cs/car/ Die Verfügbarkeit jedes Elements ist je nach Modell unterschiedlich.
[EQ SETTING] : Wählen Sie einen Vorwahl-Equalizer oder stellen Sie Ihre eigenen Klangeinstellungen ein. [AUDIO CONTROL]: Stellen Sie Ihre bevorzugten Audio-Einstellungen ein. [Sound Effect]: Stellen Sie Ihren bevorzugten Klangeffekt ein. [DISPLAY]: Wählen Sie Ihre bevorzugte Steuerung für das Anzeigefenster. [TUNER SETTING] : Einstellungen für Radioquelle. [BT MODE]: Einstellungen zur Verwendung eines Bluetooth-Geräts. [REMOTE APP] : Einstellungen zur Verwendung des Smartphones zur Steuerung dieser Einheit. [MIC GAIN] 1: Stellt die Empfindlichkeit des Mikrofons ein. [INR LEVEL] 1: Passt den Rauschunterdrückungs-Pegel an. [ECHO CANCEL] 1: Passt die Verzögerungszeit für die Echobeseitigung an. [SYSTEM]: Einstellungen für diese Einheit. [CLOCK] : Stellt die Uhr ein. [ENGLISH] : Wählen Sie die Sprache für das Menü und die Musikinformation. [PYCCKM] : Wählen Sie die Sprache für das Menü und die Musikinformation. [ESPANOL] : Wählen Sie die Sprache für das Menü und die Musikinformation. [FRANCAIS] : Wählen Sie die Sprache für das Menü und die Musikinformation. [DEUTSCH] 2 : Wählen Sie die Sprache für das Menü und die Musikinformation. [DEMO MODE]: Aktiviert oder deaktiviert die Displaydemonstration. 1 Nur anwendbar, während am Telefon gesprochen wird. 2 Nur für KO-T812BT
Beispiele einiger häufig verwendeter Einstellungen
Subwoofer-Pegeleinstellung
1 Halten Sie gedrückt, um zu Menü-Einstellungen zu schalten.
2 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wählen von [AUDIO CONTROL], und drücken Sie dann den Regler.
AUDIO CONTROL
3 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wählen von [SUBWOOFER SET], und drücken Sie dann den Regler.
SUBWOOFER SET
4 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wählen von [ON], und drücken Sie dann den Regler.
OFF ON
5 Drehen Sie den Lautstärkeregler im Uhrzeigersinn zum Wählen von [SUB.W LEVEL], und drücken Sie dann den Regler.
6 Drücken Sie den Lautstärkeregler, wenn [PRE-OUT] im Display gezeigt wird.
PRE-OUT
7 Drehen Sie den Lautstärkeregler zum Einstellen des Subwoofer-Pegels, und drücken Sie dann den Regler.
SUB W +07
Fortsetzung auf nächster Seite...
8 Drücken Sie zu Verlassen des Einstellen-Menus.
Hinweis:
Sie müssen [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] stellen, bevor Sie die Subwoofer-Pegeleinstellungen vornehmen können.
Für Wiedergabebedienungen von AUX, Spotify, AMAZON ALEXA Quellen
siehe BEDIENUNGSANLEITUNG auf der folgenden Website: http://www.jvc.net/cs/car/ Die Verfügbarkeit jeder Quelle ist nach dem Modell unterschiedlich.
Hinweis zu technischen Daten
Bluetooth-Frequenzbereich:
2,402 GHz — 2,480 GHz
Bluetooth HF-Ausgangsleistung (E.I.R.P.):
+4 dBm (MAX), Leistungsklasse 2
Lautsprecherimpedanz:
4 Ω - 8 Ω
Betriebsspannung:
12-V-DC-Fahrzeugbatterie
Bluetooth®
- Je nach Bluetooth-Version, Betriebssystem und Firmwareversion Ihres Mobiltelefons funktionieren einige Bluetooth-Funktionen möglicherweise nicht mit diesem Gerät.
- Schalten Sie die Bluetooth-Funktion des Geräts ein, um die folgenden Bedienungen auszuführen. Die Signalqualität kann je nach Umgebung variieren.
Schließen Sie das Mikrofon an
Schließen Sie das mitgelieferte Mikrofon an der Mikrofon-Eingangsbuchse auf der Rückseite an.
Stellen Sie den Mikrofonwinkel ein
Sichern Sie das Kabel bei Bedarf mit Kabelklemmen (nicht im Lieferumfang enthalten).
Zum erstmaligen Registrieren und Verbinden eines Bluetooth-Geräts
1. Drücken Sie SRC, um das Gerät einzuschalten. 2. Suchen und wählen Sie den Namen Ihres Receivers ("KD-T812BT"/"KD-T716BT") auf dem Bluetooth-Gerät. 3. Führen Sie (A) oder (B) aus, je nachdem, was im Display erscheint. Bei manchen Bluetooth-Geräten kann die Pairing-Sequenz von den unten beschriebenen Schritten abweichen.
(A) „[Gerätename] "XXXXXX" "VOL-YES" "BACK-NO" XXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird. 1. Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen. 2. Drücken Sie den Lautstärke-Regler zum Bestätigen des Passkeys. 3. Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.
(B) „[Gerätename] "VOL-YES" "BACK-NO"
Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. 2. Wenn "PAIRING" "PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein. - Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.
"PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.
Nehmen Sie einen Ruf entgegen
Drücken Sie ● VOICE oder den Lautstärke-Regler.
Zum Einstellen der Telefon-Lautstärke [00] bis [35] drehen Sie den Lautstärkeregler. Zum Beenden eines Anrufs halten Sie VOICE oder den Lautstärkeregler gedrückt.
Audioplayer über Bluetooth
1. Drücken Sie (2) SRC wiederholt, um BT AUDIO zu wählen. Bei KD-T716BT: Durch Drücken von 0 gehen Sie direkt zu BT AUDIO. 2. Bedienen Sie den Audioplayer über Bluetooth zum Starten der Wiedergabe.
| Zum | Auf der Frontblende |
| Wiedergabe/Pause | Drücken Sie den Lautstärke-Regler. |
| Wählen Sie die Gruppe oder den Ordner | Drücken Sie 2▲/1▼. |
| Rückwärt-Sprung/Vorwärt-Sprung | Drücken Sie ↓/▶■. |
| Vorspulen/Rückspule | Halten Sie ↓/▶I gedrückl. |
| Wiederholte Wiedergabe | Drücken Sie 4←wiederholt. |
| Zufällswiedergabe | Drücken Sie 3>wiederholt. |
Installation/Connexion
