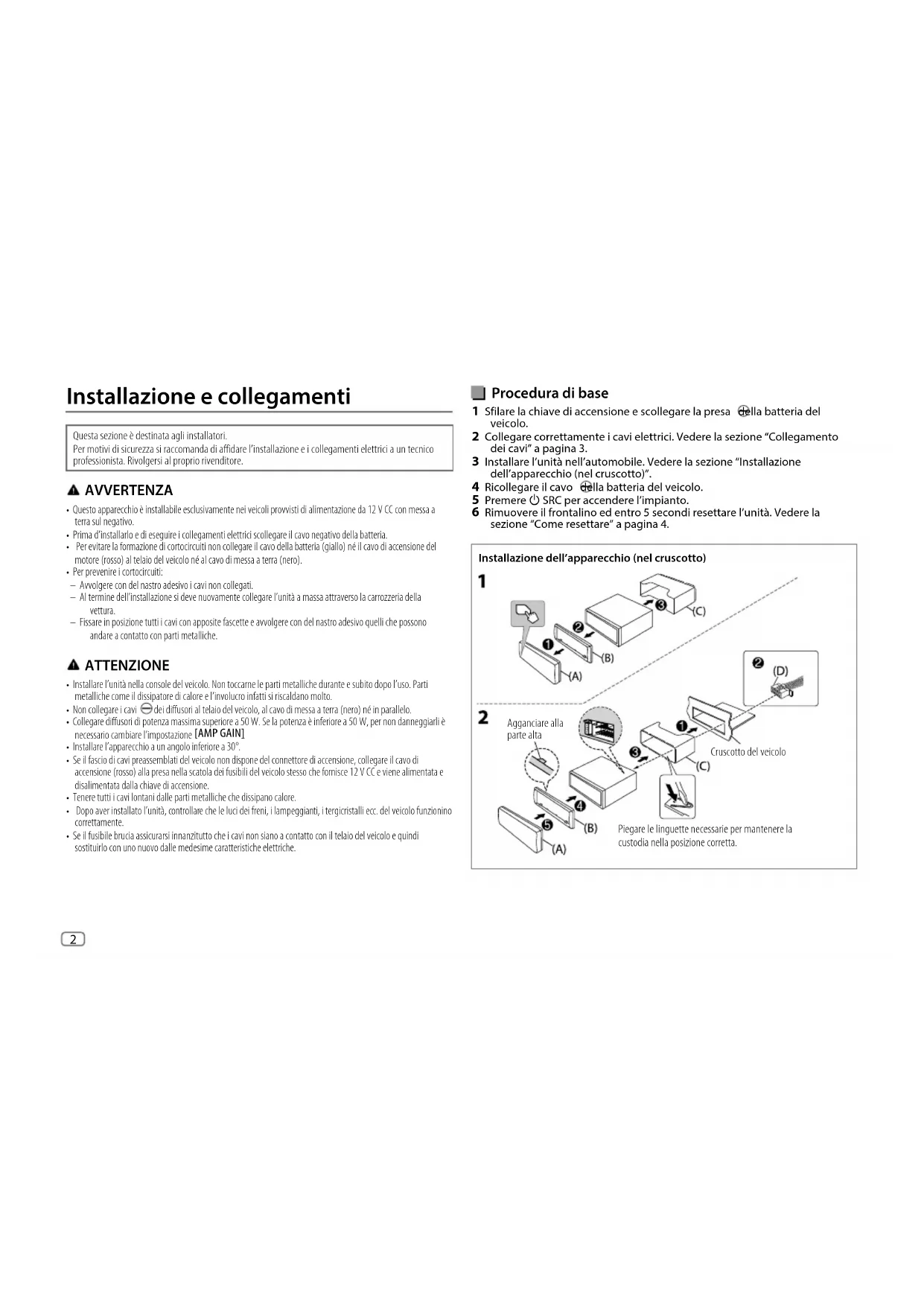

JS_JVC_QSG_KD_T812BT_E_FR.indd 9JS_JVC_QSG_KD_T812BT_E_FR.indd 9 24/7/2019 1:38:42 PM24/7/2019 1:38:42 PM2 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Procedura di base 1 Sfilare la chiave di accensione e scollegare la presa della batteria del veicolo. 2 Collegare correttamente i cavi elettrici. Vedere la sezione “Collegamento dei cavi” a pagina3. 3 Installare l’unità nell’automobile. Vedere la sezione “Installazione dell’apparecchio (nel cruscotto)”. 4 Ricollegare il cavo della batteria del veicolo. 5 Premere B SRC per accendere l’impianto. 6 Rimuovere il frontalino ed entro 5 secondi resettare l’unità. Vedere la sezione “Come resettare” a pagina4. Installazione dell’apparecchio (nel cruscotto) Installazione e collegamenti Questa sezione è destinata agli installatori. Per motivi di sicurezza si raccomanda di affidare l’installazione e i collegamenti elettrici a un tecnico professionista. Rivolgersi al proprio rivenditore. AVVERTENZA

• Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a terra sul negativo.

• Prima d’installarlo e di eseguire i collegamenti elettrici scollegare il cavo negativo della batteria.

• Per evitare la formazione di cortocircuiti non collegare il cavo della batteria (giallo) né il cavo di accensione del motore (rosso) al telaio del veicolo né al cavo di messa a terra (nero).

• Per prevenire i cortocircuiti: – Avvolgere con del nastro adesivo i cavi non collegati. – Al termine dell’installazione si deve nuovamente collegare l’unità a massa attraverso la carrozzeria della vettura. – Fissare in posizione tutti i cavi con apposite fascette e avvolgere con del nastro adesivo quelli che possono andare a contatto con parti metalliche. ATTENZIONE

• Installare l’unità nella console del veicolo. Non toccarne le parti metalliche durante e subito dopo l’uso. Parti metalliche come il dissipatore di calore e l’involucro infatti si riscaldano molto.

• Non collegare i cavi dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.

• Collegare diffusori di potenza massima superiore a 50 W. Se la potenza è inferiore a 50 W, per non danneggiarli è necessario cambiare l’impostazione [AMPGAIN]

• Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di accensione (rosso) alla presa nella scatola dei fusibili del veicolo stesso che fornisce 12 V CC e viene alimentata e disalimentata dalla chiave di accensione.

• Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.

• Dopo aver installato l’unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo funzionino correttamente.

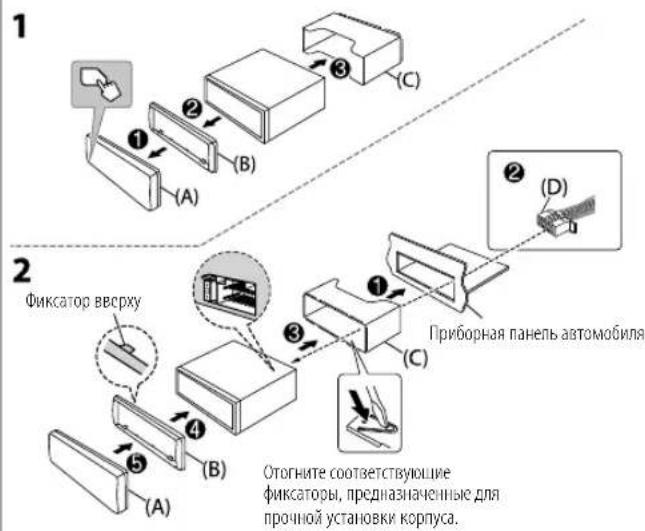

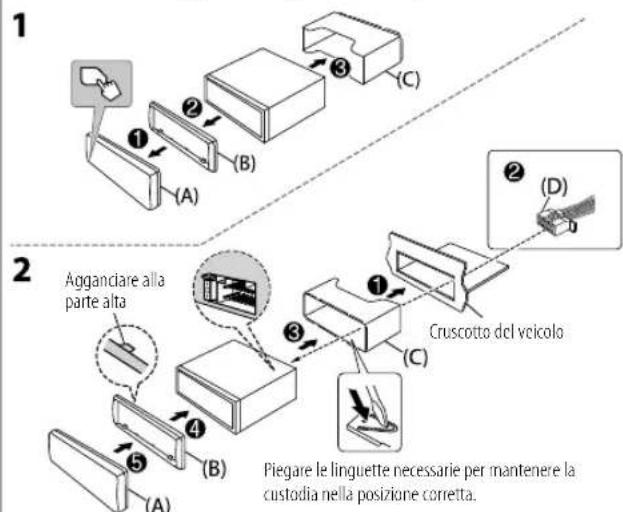

• Se il fusibile brucia assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi sostituirlo con uno nuovo dalle medesime caratteristiche elettriche. Agganciare alla parte alta Piegare le linguette necessarie per mantenere la custodia nella posizione corretta. Cruscotto del veicolo JS_JVC_QSG_KD_T812BT_E_IT.indd 2JS_JVC_QSG_KD_T812BT_E_IT.indd 2 24/7/2019 1:56:27 PM24/7/2019 1:56:27 PM3 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Rimozione dell’apparecchio Installazione dell’apparecchio (senza manicotto di montaggio) 1 Rimuovere il supporto di montaggio e la piastrina di finitura dall’unità. 2 Allineare i fori dell’unità (di entrambi i lati) con quelli della staffa di montaggio del veicolo e fissarvela usando comuni viti. Elenco delle parti (in dotazione) (A) Frontalino (×1) (B) Piastrina di finitura (×1) (C) Supporto di montaggio (×1) (D) Fascio dei cavi (×1) (E) Chiavetta di estrazione (×2) Usare soltanto le viti specificate. L’uso di viti diverse può causare il danneggiamento dell’unità. Collegamento dei cavi Presa d’antenna Fusibile (10 A) Contatto Colori e funzione A4 Giallo : Batteria A5 Blu/bianco : Alimentazione (12 V 350 mA) A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo A7 Rosso : Accensione (ACC) A8 Nero : Collegamento a terra (massa) B1, B2 Porpora

: Diffusore posteriore (destro) B3, B4 Grigio

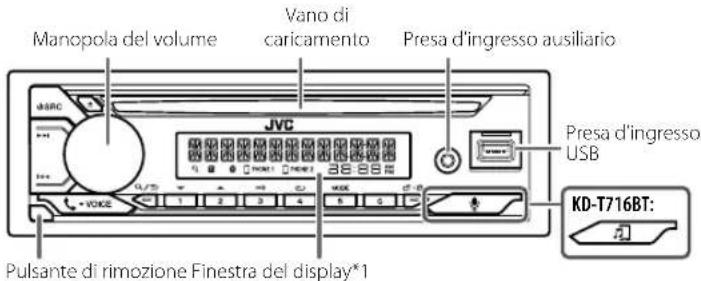

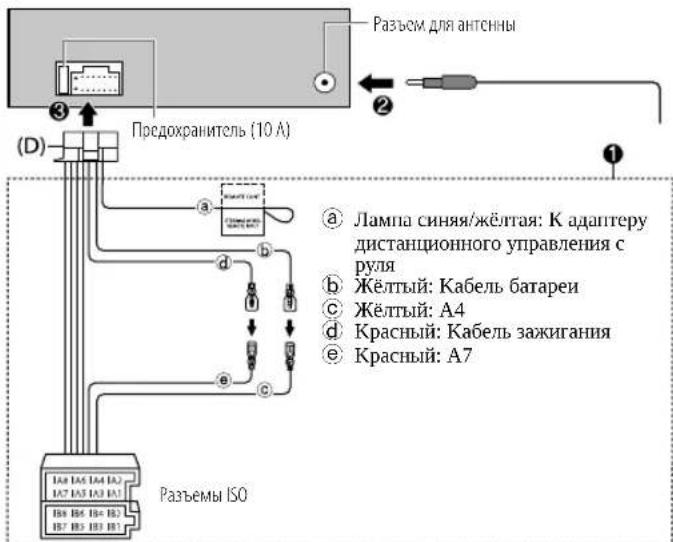

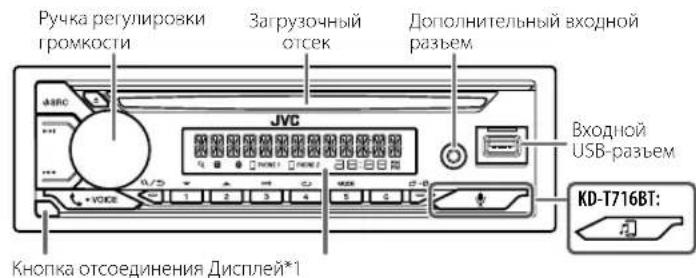

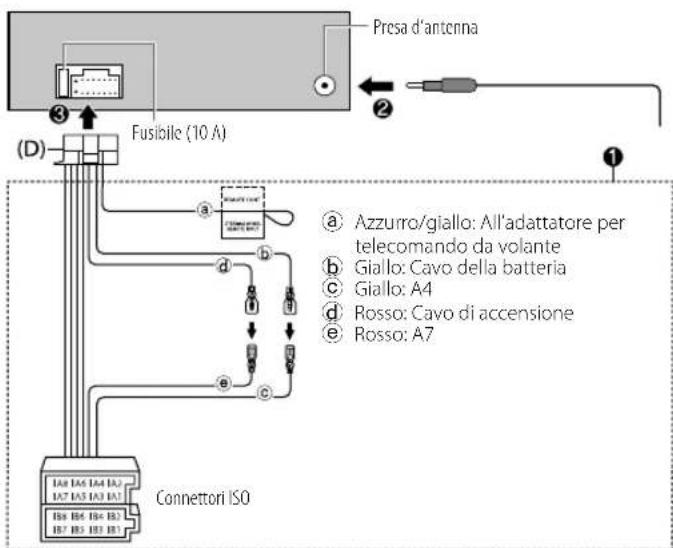

: Diffusore posteriore (sinistro) a Azzurro/giallo: All’adattatore per telecomando da volante b Giallo: Cavo della batteria c Giallo: A4 d Rosso: Cavo di accensione e Rosso: A7 Connettori ISO Vite autofilettante JS_JVC_QSG_KD_T812BT_E_IT.indd 3JS_JVC_QSG_KD_T812BT_E_IT.indd 3 10/18/2019 9:40:51 AM10/18/2019 9:40:51 AM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Fondamenti Frontalino KD-T716BT: Manopola del volumeVano di caricamentoPresa d’ingresso USB Pulsante di rimozione Finestra del display*1Presa d’ingresso ausiliario*1 Solo per scopo illustrativo.Applicare Rimuovere Come resettareResettare l’apparecchio entro 5 secondi dalla rimozione del frontalino.Per Dal frontalinoAccendere l’impiantoPremere B SRC.

• Premere a lungo per spegnere l’impianto.Regolare il volume Ruotare la manopola del volume.Selezione della sorgentePremere B SRC quante volte necessario. Cambiare le informazioni visualizzate sul display*2Premere quante volte necessario. *2 Tra le informazioni visualizzate vi è anche l'effetto di sincronizzazione musicale. Il livello di luminosità dei tasti cambia e si sincronizza con il livello della musica. Prima dell’uso IMPORTANTE
• Prima di usare l’apparecchio, e per usarlo in modo corretto, si raccomanda di leggere a fondo questa Guida. È particolarmente importante leggere e osservare gli avvisi e le note di attenzione nella Guida.• Tenere la Guida in un luogo sicuro e prontamente accessibile per ogni necessità futura. AVVERTENZA Non usare l’apparecchio in alcun modo che distragga dalla guida. ATTENZIONE Regolazione del volume:• Per ridurre il rischio d’incidenti regolare il volume in modo che sia possibile udire i rumori esterni al veicolo.• Per evitare di danneggiare i diffusori con l’aumento improvviso del livello d’uscita, ridurre il volume prima di riprodurre le sorgenti digitali.Generale:• Non usare un apparecchio esterno se ciò può far distrarre dalla guida.• Eseguire il backup di tutti i dati importanti. Il produttore dell’apparecchio non accetta alcuna responsabilità in caso di perdita dei dati registrati.• Non inserire né lasciare nell’apparecchio corpi metallici quali monete o attrezzi, pena la possibilità di cortocircuiti.• Se durante la riproduzione a causa della formazione di condensa sulla testina laser si verifica un errore si suggerisce di espellerlo e di attendere che evapori prima d’inserirlo nuovamente. JS_JVC_QSG_KD_T812BT_E_IT.indd 4JS_JVC_QSG_KD_T812BT_E_IT.indd 4 24/7/2019 1:56:28 PM24/7/2019 1:56:28 PM5 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Operazioni preliminari

Annullare il funzionamento dimostrativo Alla prima accensione dell’unità (o quando s’imposta [FACTORY RESET]

1 Premere la manopola del volume. L’impostazione predefinita è [YES]

2 Premere nuovamente la manopola del volume. Viene visualizzata l’indicazione “DEMO OFF”.

Impostare l’ora e la data 1 Premere a lungo . 2 Ruotare la manopola del volume sino a selezionare [CLOCK] e quindi premerla. Per regolare l’ora 3 Ruotare la manopola del volume sino a selezionare [CLOCKADJUST] e quindi premerla. 4 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Impostare l’ora nella sequenza “Ora” “Minuti”. 5 Ruotare la manopola del volume sino a selezionare [CLOCKFORMAT] e quindi premerla. 6 Ruotare la manopola del volume sino a selezionare [12H] o [24H] e quindi premerla. Per impostare la data 7 Ruotare la manopola del volume sino a selezionare [DATESET] e quindi premerla. 8 Ruotando la manopola del volume eseguire le varie impostazioni e quindi premerla. Impostare la data nella sequenza “Giorno” “Mese” “Anno”. 9 Premere per uscire. Per ritornare all’impostazione precedente premere

Eseguire le impostazioni di base 1 Premere a lungo . 2 Ruotare la manopola del volume sino a selezionare l’elemento desiderato (vedere la tabella che segue), e quindi premerla. 3 Ripetere il passo 2 sino a selezionare o attivare l’elemento desiderato. 4 Premere per uscire. Per ritornare all’impostazione precedente premere

Impostazione predefinita: [XX] [SYSTEM] [KEY BEEP] (Non selezionabile quando è selezionato il crossover a tre vie.) [ON]:attiva il tono alla pressione dei tasti.; [OFF]:disattiva il tono. [FACTORY RESET] [YES]:ripristina le impostazioni di fabbrica (a eccezione di quelle salvate dall’utilizzatore).; [NO]:annulla. [CLOCK] [CLOCK DISPLAY] [ON]:sul display appare l’ora anche ad apparecchio spento.; [OFF]:annulla. [ENGLISH] Selezionare la lingua di visualizzazione del menu e delle informazioni musicali, se disponibile. La lingua predefinita è [ENGLISH].

• Solo per il modello KD-T812BT. JS_JVC_QSG_KD_T812BT_E_IT.indd 5JS_JVC_QSG_KD_T812BT_E_IT.indd 5 24/7/2019 1:56:29 PM24/7/2019 1:56:29 PM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Radio Ricercare una stazione 1 Premere B SRC sino a selezionare FM o AM. 2 Premere S / T per ricercare automaticamente le stazioni. (o) Premere a lungo S / T sino a quando “M” inizia a lampeggiare, quindi premerlo quante volte necessario sino a individuare manualmente la stazione desiderata. Impostazioni in memoria Con questo apparecchio è possibile salvare in memoria sino a 18 stazioni FM e sino a 6 stazioni AM. Per salvare una stazione in memoria Mentre si ascolta una stazione.... Premere a lungo uno dei tasti numerici (da 1 a 6). (o) 1 Premere a lungo manopola del volume sino a quando “PRESET MODE” inizia a lampeggiare. 2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla. Quando la stazione è stata salvata, appare “MEMORY”. Selezionare le stazioni salvate in memoria Premere uno dei tasti numerici (da 1 a 6). (o) 1 Premere . 2 Ruotare la manopola del volume sino a selezionare il numero di preimpostazione desiderato e quindi premerla. CD/USB/iPod Sorgenti selezionabili:

• KD-T812BT: CD/USB/iPod USB o iPod BT

• KD-T716BT: CD o USB Avviare la riproduzione La sorgente cambia automaticamente e la riproduzione inizia quando si carica un disco o si collega un dispositivo (dispositivo USB/ iPod/iPhone) al terminale di ingresso USB. Per Dal frontalino Avanzare o retrocedere rapidamente Premere a lungo S / T. Selezionare un brano o un file Premere S / T. Seleziona una cartella Premere 2 J / 1 K. Ripetizione Premere 4 quante volte necessario. Riproduzione casuale Premere 3 quante volte necessario. JS_JVC_QSG_KD_T812BT_E_IT.indd 6JS_JVC_QSG_KD_T812BT_E_IT.indd 6 24/7/2019 1:56:29 PM24/7/2019 1:56:29 PM7 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Esempi di alcune impostazioni ben utilizzate Impostazione del livello del subwoofer 1 Premere a lungo per accedere alle impostazioni del menu. 2 Ruotare la manopola del volume in senso orario per selezionare [AUDIO CONTROL] , quindi premerla. 3 Ruotare la manopola del volume in senso orario per selezionare [SUBWOOFER SET] , quindi premerla. 4 Ruotare la manopola del volume in senso orario per selezionare [ON]

quindi premerla. 5 Ruotare la manopola del volume in senso orario per selezionare

, quindi premerla. 6 Premere la manopola del volume se [PRE-OUT] viene visualizzato sul display.

Ruotare la manopola del volume per regolare il livello del subwoofer, quindi premerla. Continua alla pagina successiva... Impostazioni Menu 1 Premere a lungo per accedere alle impostazioni del menu.

Ruotando la manopola del volume selezionare l’elemento desiderato; quindi premerla.

Ripetere il passo 2 sino a selezionare/attivare l’elemento desiderato. 4 Premere per uscire. Per ritornare all’impostazione precedente premere

• Fare riferimento al ISTRUZIONI PER L’USO disponibile nel seguente sito web per la spiegazione dettagliata di ciascuna voce: <http://www.jvc.net/cs/car/>

• La disponibilità di ciascuna voce varia a seconda del modello. Voci di menu [EQ SETTING] : Seleziona un equalizzatore preimpostato o regola le proprie impostazioni audio. [AUDIO CONTROL] : Imposta le impostazioni audio preferite. [SOUND EFFECT] : Imposta l’effetto sonoro preferito. [DISPLAY] : Imposta il comando preferito per la finestra del display. [TUNER SETTING] : Impostazioni per la sorgente radio. [BT MODE] : Impostazioni per l’uso di una periferica Bluetooth. [REMOTE APP] : Impostazioni per l’utilizzo dello smartphone per controllare questa unità. [MIC GAIN] *1 : Imposta la sensibilità del microfono. [NR LEVEL] *1 : Regola il livello di riduzione del rumore. [ECHO CANCEL] *1 : Regola il ritardo di cancellazione dell’eco. [SYSTEM] : Impostazioni per l’unità. [CLOCK] : Regola l’orologio. [ENGLISH] : Seleziona la lingua per i menu e le informazioni sulla musica.

: Seleziona la lingua per i menu e le informazioni sulla musica. [ESPANOL] : Seleziona la lingua per i menu e le informazioni sulla musica. [FRANCAIS] : Seleziona la lingua per i menu e le informazioni sulla musica. [DEUTSCH]

: Seleziona la lingua per i menu e le informazioni sulla musica. [DEMO MODE] : Attiva o disattiva la dimostrazione del display. *1 Applicabile solo durante una conversazione telefonica. *2 Solo per il modello KD-T812BT. JS_JVC_QSG_KD_T812BT_E_IT.indd 7JS_JVC_QSG_KD_T812BT_E_IT.indd 7 24/7/2019 1:56:30 PM24/7/2019 1:56:30 PM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) 8 Premere per uscire dal menu di impostazione. Nota: È necessario impostare

prima di poter effettuare le impostazioni del livello del subwoofer. Altre informazioni Per le operazioni di riproduzione di sorgenti AUX, Spotify, AMAZON ALEXA, fare riferimento al ISTRUZIONI PER L’USO disponibile nel seguente sito web: <http://www.jvc.net/cs/car/>

• La disponibilità di ciascuna sorgente varia a seconda del modello. Nota per le specifiche Gamma di frequenza Bluetooth: 2,402 GHz — 2,480 GHz Potenza di uscita RF Bluetooth (E.I.R.P.): +4 dBm (MAX), Categoria di potenza 2 Impedenza altoparlanti: 4Ω—8Ω Tensione operativa: Batteria auto 12 V CC JS_JVC_QSG_KD_T812BT_E_IT.indd 8JS_JVC_QSG_KD_T812BT_E_IT.indd 8 24/7/2019 1:56:30 PM24/7/2019 1:56:30 PM9 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Bluetooth®

• La connessione Bluetooth potrebbe non funzionare a seconda della sua versione o del sistema operativo e della versione del firmware dello smartphone in uso.

• Prima di effettuare le operazioni di seguito illustrate è necessario attivare la funzione Bluetooth del dispositivo.

• Le condizioni del segnale possono essere influenzate dai corpi circostanti. Collegare il microfono Collegare il microfono in dotazione al jack di ingresso microfono sul pannello posteriore. Regolazione dell’angolo del microfono Se necessario assicurare con un fermacavo (non in dotazione all’apparecchio). Accoppiamento e connessione iniziale di un dispositivo Bluetooth 1 Premere B SRC per accendere l’apparecchio. 2 Cercare e selezionare il nome del proprio ricevitore (“KD-T812BT”/ “KD-T716BT”) sul dispositivo Bluetooth. 3 Sulla base del testo che appare in scorrimento sul display dare luogo all’operazione (A) o (B). Con alcune periferiche Bluetooth la sequenza di accoppiamento potrebbe variare rispetto alle due qui oltre descritte. (A) “[Nome del dispositivo]” “XXXXXX” “VOL–YES” “BACK–NO” “XXXXXX” è la password da 6 cifre generata in modo casuale durante ogni singola operazione di accoppiamento. Accertarsi che le password visualizzate sull’apparecchio e sul dispositivo Bluetooth siano identiche. Premere la manopola del volume dell’apparecchio per confermare la password. Confermare ora la password dalla periferica Bluetooth. (B) “[Nome del dispositivo]” “VOL–YES” “BACK–NO” Premere la manopola del volume per avviare l’accoppiamento.

• Se sul display dell’apparecchio appare in scorrimento “PAIRING” “PIN 0000” inserire nella periferica Bluetooth il codice PIN “0000”.

• Se appare solo “PAIRING” confermare l’accoppiamento dalla periferica Bluetooth. Al termine dell’accoppiamento appare “PAIRING COMPLETED” e all’individuazione di una periferica Bluetooth appare inoltre “

Rispondere a una chiamata Premere o la manopola del volume.

• Per regolare il volume del telefono da [00]

• Per terminare una chiamata, premere a lungo o la manopola del volume. Come usare un lettore audio Bluetooth 1 Premere quante volte necessario B SRC sino a selezionare BTAUDIO.
