MANUAL DE USUARIO KDT716BT JVC

• For KD-T716BT: Pressing enters BT AUDIO directly. 2 Operate the audio player via Bluetooth to start playback. To On the faceplate Play back/pause Press the volume knob. Select group or folder Press 2 J / 1 K. Reverse skip/Forward skip Press S / T. Reverse/Fast-forward Press and hold S / T. Repeat play Press 4 repeatedly. Random play Press 3 repeatedly. JS_JVC_QSG_KD_T812BT_E_EN_1.indd 9JS_JVC_QSG_KD_T812BT_E_EN_1.indd 9 5/29/2019 11:46:50 AM5/29/2019 11:46:50 AM2 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Procedimiento básico 1 Quite la llave del interruptor de encendido; después, desconecte el terminal de la batería del automóvil. 2 Conecte los cables correctamente. Consulte “Conexión del cableado” en la página 3. 3 Instale la unidad en su automóvil. Consulte lo siguiente “Instalación de la unidad (montaje en el tablero)”. 4 Conecte el terminal de la batería del automóvil. 5 Pulse B SRC para encender la unidad. 6 Extraiga la placa frontal y reinicialice la unidad en menos de 5 segundos. Consulte “Cómo reinicializar” en la página 4. Instalación de la unidad (montaje en el tablero) Instalación/Conexión Esta sección es para los instaladores profesionales. Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles. ADVERTENCIA

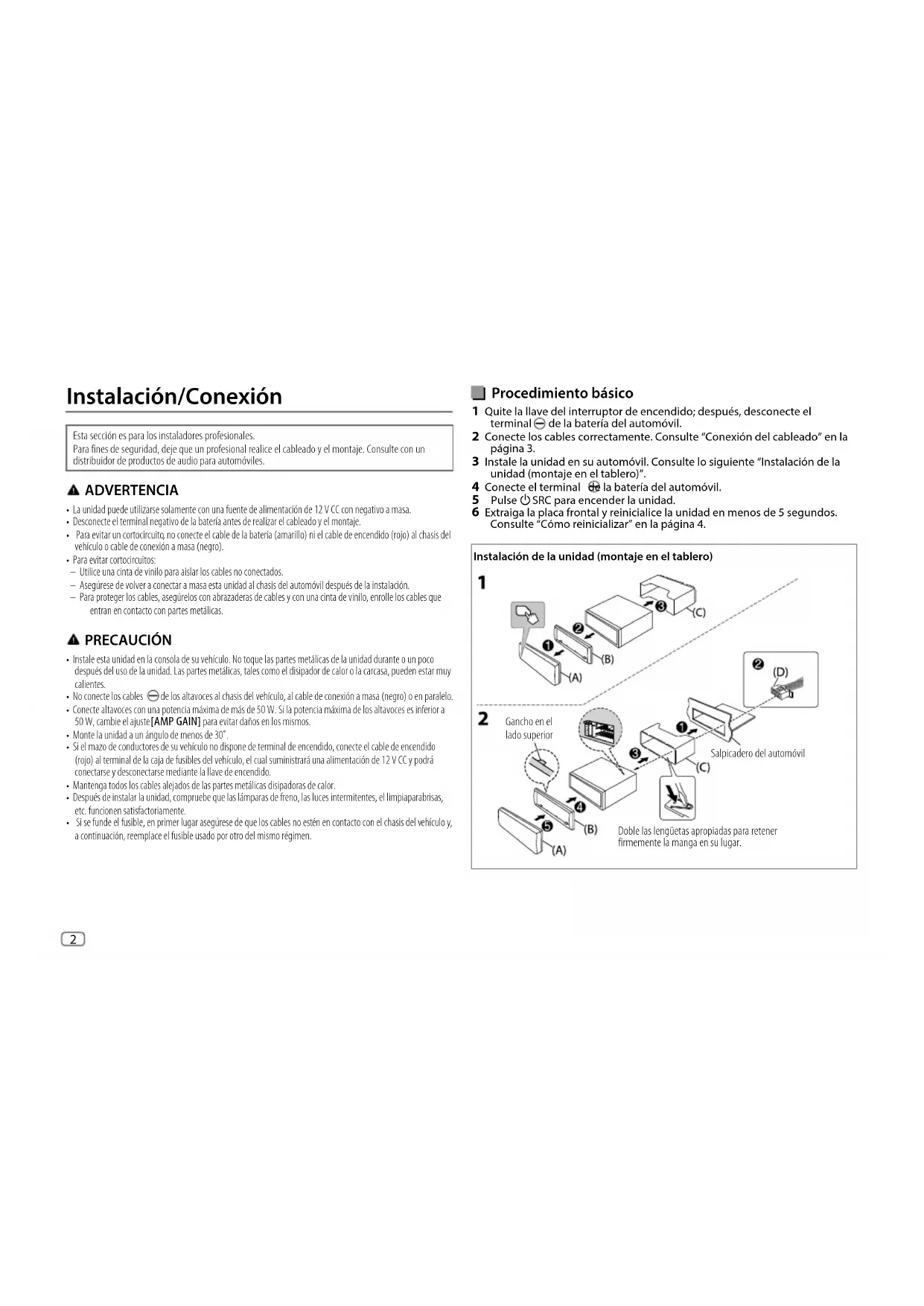

• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.

• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.

• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).

• Para evitar cortocircuitos: – Utilice una cinta de vinilo para aislar los cables no conectados. – Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación. – Para proteger los cables, asegúrelos con abrazaderas de cables y con una cinta de vinilo, enrolle los cables que entran en contacto con partes metálicas. PRECAUCIÓN

• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.

• No conecte los cables de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.

• Conecte altavoces con una potencia máxima de más de 50 W. Si la potencia máxima de los altavoces es inferior a 50 W, cambie el ajuste [AMPGAIN] para evitar daños en los mismos.

• Monte la unidad a un ángulo de menos de 30˚.

• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.

• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.

• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.

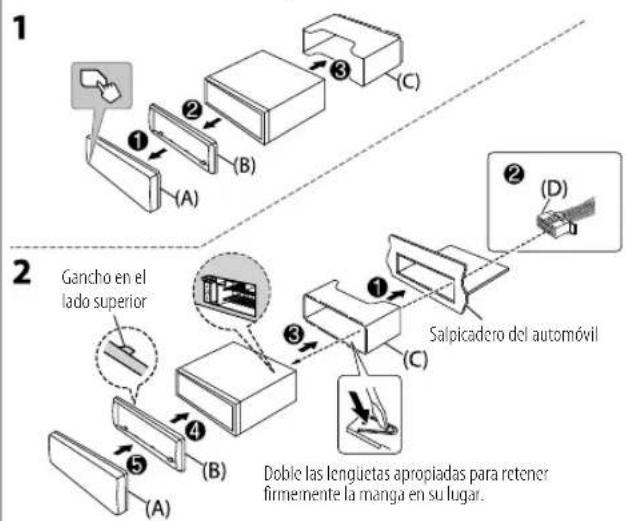

• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen. Gancho en el lado superior Doble las lengüetas apropiadas para retener firmemente la manga en su lugar. Salpicadero del automóvil JS_JVC_QSG_KD_T812BT_E_SP.indd 2JS_JVC_QSG_KD_T812BT_E_SP.indd 2 24/7/2019 11:29:33 AM24/7/2019 11:29:33 AM3 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Desmontaje de la unidad Instalación de la unidad (sin manguito de montaje) 1 Retire de la unidad, el manguito de montaje y la placa embellecedora. 2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de montaje del vehículo y asegure la unidad con los tornillos (disponibles en el mercado). Lista de piezas (suministradas) (A) Placa frontal (×1) (B) Placa embellecedora (×1) (C) Manguito de montaje (×1) (D) Mazo de conductores (×1) (E) Herramienta de extracción (×2) Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar la unidad. Conexión del cableado Terminal de la antena Fusible (10 A) Patilla Color y función A4 Amarillo : Batería A5 Azul/blanco : Control de alimentación (12 V 350 mA) A6 Naranja/blanco : Interruptor de control de las luces del automóvil A7 Rojo : Encendido (ACC) A8 Negro : Conexión a tierra (masa) B1, B2 Púrpura

: Altavoz delantero (izquierdo) B7, B8 Verde

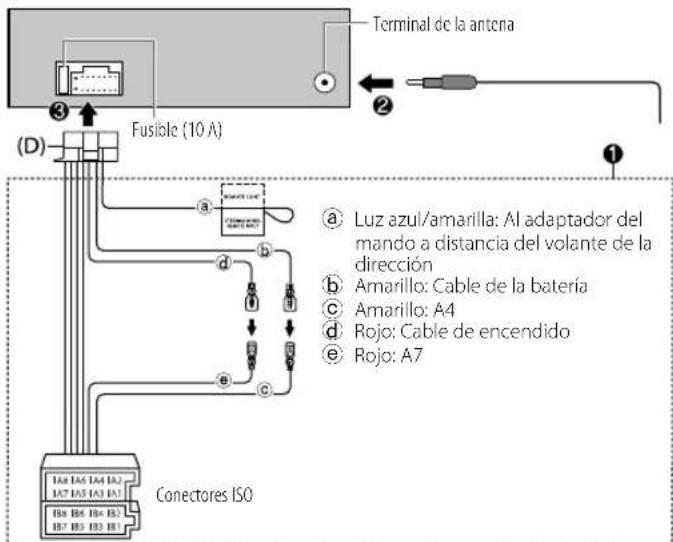

: Altavoz trasero (izquierdo) a Luz azul/amarilla: Al adaptador del mando a distancia del volante de la dirección b Amarillo: Cable de la batería c Amarillo: A4 d Rojo: Cable de encendido e Rojo: A7 Conectores ISO Tornillo tipo autorroscante JS_JVC_QSG_KD_T812BT_E_SP.indd 3JS_JVC_QSG_KD_T812BT_E_SP.indd 3 10/17/2019 4:57:23 PM10/17/2019 4:57:23 PM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Puntos básicos Placa frontal KD-T716BT: Rueda de volumen Ranura de cargaTerminal de entrada USBBotón de liberación Ventanilla de visualización*1Toma de entrada auxiliar*1 Solo para fines ilustrativos.Fijar Desmontar Cómo reinicializarReinicialice la unidad en menos de 5 segundos después de haber extraído la placa frontal.Para En la placa frontalEncender la unidadPulse B SRC.

• Pulse y mantenga pulsado para apagar la unidad.Ajustar el volumen Gire la rueda de volumen.Seleccionar una fuentePulse B SRC repetidamente. Cambiar la información en pantalla*2Pulse repetidamente. *2 Una de las informaciones en pantalla admite el Efecto de sincronización de música. El nivel de brillo de los botones cambia y se sincroniza con el nivel de música. Antes del uso IMPORTANTE
• Antes de utilizar este producto y para asegurar su uso correcto, lea esta guía por completo. En especial, lea y observe las Advertencias y Precauciones incluidas en esta guía.• Guarde la guía en un lugar seguro y accesible para futuras consultas. ADVERTENCIA No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo. PRECAUCIÓN Ajuste del volumen:• Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.• Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.General:• Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.• Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.• Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad. JS_JVC_QSG_KD_T812BT_E_SP.indd 4JS_JVC_QSG_KD_T812BT_E_SP.indd 4 24/7/2019 11:29:34 AM24/7/2019 11:29:34 AM5 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Procedimientos iniciales

Cancele la demostración Cuando enciende la unidad por primera vez (o [FACTORY RESET] está ajustado a [YES] ), en la pantalla se muestra: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Pulse la rueda de volumen. Se selecciona [YES] para la configuración inicial. 2 Pulse de nuevo la rueda de volumen. Aparece “DEMO OFF”.

Ajuste del reloj y la fecha 1 Pulse y mantenga pulsado . 2 Gire la rueda de volumen para seleccionar [CLOCK] y, a continuación, pulse la rueda. Para ajustar el reloj 3 Gire la rueda de volumen para seleccionar [CLOCKADJUST] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Ajuste la hora en el orden de “Hora” “Minutos”. 5 Gire la rueda de volumen para seleccionar [CLOCK FORMAT] y, a continuación, pulse la rueda. 6 Gire la rueda de volumen para seleccionar [12H] o [24H] y, a continuación, pulse la rueda. Para ajustar la fecha 7 Gire la rueda de volumen para seleccionar [DATESET] y, a continuación, pulse la rueda. 8 Gire la rueda de volumen para realizar los ajustes y, a continuación, pulse la rueda. Ajuste la fecha en el orden de “Día” “Mes” “Año”. 9 Pulse para salir. Para volver al elemento de ajuste anterior, pulse

Realice los ajustes básicos 1 Pulse y mantenga pulsado . 2 Gire la rueda de volumen para seleccionar un elemento (consulte la siguiente tabla) y, a continuación, pulse la rueda. 3 Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Pulse para salir. Para volver al elemento de ajuste anterior, pulse

Predeterminado: [XX] [SYSTEM] [KEY BEEP] (No aplicable si se ha seleccionado crossover de 3 vías.) [ON]:Activa el tono de pulsación de teclas.; [OFF]:Se desactiva. [FACTORY RESET] [YES]:Se restablecen los ajustes predeterminados (excepto la emisora memorizada).; [NO]:Se cancela. [CLOCK] [CLOCK DISPLAY] [ON]:La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada.; [OFF]:Se cancela. [ENGLISH] Seleccione el idioma de visualización para el menú y la información de la música, si corresponde. Por defecto, se selecciona [ENGLISH].

• Solo para KD-T812BT. JS_JVC_QSG_KD_T812BT_E_SP.indd 5JS_JVC_QSG_KD_T812BT_E_SP.indd 5 24/7/2019 11:29:35 AM24/7/2019 11:29:35 AM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Radio Búsqueda de una emisora 1 Pulse B SRC repetidamente para seleccionar FM o AM. 2 Pulse S / T para la búsqueda automática de emisoras. (o) Pulse y mantenga pulsado S / T hasta que parpadee “M” y, a continuación, pulse repetidamente para realizar la búsqueda manual de emisoras. Ajustes en la memoria Puede almacenar hasta 18 emisoras de FM y 6 emisoras de AM en la memoria. Almacene una emisora Mientras escucha una emisora.... Pulse y mantenga pulsado uno de los botones numéricos (1 a 6). (o) 1 Pulse y mantenga pulsada la rueda de volumen hasta que “PRESETMODE” parpadee. 2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda. Aparece “MEMORY” una vez almacenada la emisora. Seleccione una emisora almacenada Pulse uno de los botones numéricos (1a6). (o) 1 Pulse . 2 Gire la rueda de volumen para seleccionar un número de preajuste y, a continuación, pulse la rueda. CD/USB/iPod Fuente seleccionable:

• KD-T812BT: CD/USB/iPod USB o iPod BT

• KD-T716BT: CD/USB Inicie la reproducción La fuente cambia automáticamente y la reproducción se inicia al cargar un disco o al conectar un dispositivo (dispositivo USB/ iPod/iPhone) al terminal de entrada USB. Para En la placa frontal Retroceder/avanzar rápidamente Pulse y mantenga pulsado S / T. Seleccionar una pista/archivo Pulse S / T. Seleccionar una carpeta Pulse 2 J / 1 K. Repetir reproducción Pulse 4 repetidamente. Reproducción aleatoria Pulse 3 repetidamente. JS_JVC_QSG_KD_T812BT_E_SP.indd 6JS_JVC_QSG_KD_T812BT_E_SP.indd 6 24/7/2019 11:29:36 AM24/7/2019 11:29:36 AM7 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Ejemplos de algunos ajustes de uso frecuente Ajuste del nivel de subwoofer 1 Pulse y mantenga pulsado para acceder a los ajustes del menú. 2 Gire la rueda de volumen en sentido horario para seleccionar [AUDIO CONTROL] y, a continuación, pulse la rueda. 3 Gire la rueda de volumen en sentido horario para seleccionar [SUBWOOFER SET] y, a continuación, pulse la rueda. 4 Gire la rueda de volumen en sentido horario para seleccionar [ON] y, a continuación, pulse la rueda. 5 Gire la rueda de volumen en sentido horario para seleccionar

y, a continuación, pulse la rueda. 6 Pulse la rueda de volumen si [PRE-OUT] se muestra en la pantalla.

Gire la rueda de volumen para ajustar el nivel de subwoofer y, a continuación, pulse la rueda. Continúa en la página siguiente... Ajustes del menú 1 Pulse y mantenga pulsado para acceder a los ajustes del menú.

Gire la rueda de volumen para seleccionar un elemento y, a continuación, pulse la rueda.

Repita el paso 2 hasta que se seleccione o active el elemento deseado. 4 Pulse para salir. Para volver al elemento de ajuste anterior, pulse

• Para obtener más detalles sobre cada una de las opciones, consulte el MANUAL DE INSTRUCCIONES en el siguiente sitio web: <http://www.jvc.net/cs/car/>

• La disponibilidad de cada opción varía según el modelo. Elementos del menú [EQ SETTING] : Selecciona un ecualizador preajustado o realiza sus propios ajustes de sonido. [AUDIO CONTROL] : Establece sus ajustes de audio preferidos. [SOUND EFFECT] : Establece el efecto de sonido preferido. [DISPLAY] : Establece su control preferido para la ventanilla de visualización. [TUNER SETTING] : Configuración de la fuente de radio. [BT MODE] : Configuración utilizando un dispositivo Bluetooth. [REMOTE APP] : Configuración utilizando un smartphone para controlar esta unidad. [MIC GAIN] *1 : Establece la sensibilidad del micrófono. [NR LEVEL] *1 : Ajusta el nivel de reducción de ruido. [ECHO CANCEL] *1 : Ajusta el tiempo de retardo de cancelación de eco. [SYSTEM] : Configuración de esta unidad. [CLOCK] : Ajusta el reloj. [ENGLISH] : Selecciona el idioma para el menú y la información de música.

: Selecciona el idioma para el menú y la información de música. [ESPANOL] : Selecciona el idioma para el menú y la información de música. [FRANCAIS] : Selecciona el idioma para el menú y la información de música. [DEUTSCH]

: Selecciona el idioma para el menú y la información de música. [DEMO MODE] : Activa o desactiva la demostración en pantalla. *1 Aplicable solamente mientras se habla por teléfono. *2 Sólo para KD-T812BT. JS_JVC_QSG_KD_T812BT_E_SP.indd 7JS_JVC_QSG_KD_T812BT_E_SP.indd 7 24/7/2019 11:29:36 AM24/7/2019 11:29:36 AM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) 8 Pulse para salir del menú de ajuste. Nota: Se requiere ajustar

antes de realizar los ajustes de nivel de subwoofer. Otras informaciones Con respecto a las operaciones de reproducción de las fuentes AUX, Spotify, AMAZON ALEXA, consulte el MANUAL DE INSTRUCCIONES en el siguiente sitio web: <http://www.jvc.net/cs/car/>

• La disponibilidad de cada fuente varía según el modelo. Nota sobre las especificaciones Rango de frecuencia Bluetooth: 2,402 GHz—2,480 GHz Potencia de salida de RF Bluetooth (E.I.R.P.): +4 dBm (MAX), potencia clase 2 Impedancia del altavoz: 4Ω—8Ω Voltaje de trabajo: Batería de 12 V CC para vehículos JS_JVC_QSG_KD_T812BT_E_SP.indd 8JS_JVC_QSG_KD_T812BT_E_SP.indd 8 24/7/2019 11:29:36 AM24/7/2019 11:29:36 AM9 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Bluetooth®

• Las funciones Bluetooth podrían no funcionar con esta unidad, dependiendo de la versión de Bluetooth, del sistema operativo y de la versión de firmware de su teléfono móvil.

• Para realizar las siguientes operaciones, asegúrese de activar la función Bluetooth del dispositivo.

• Las condiciones de la señal varían dependiendo del entorno. Conecte el micrófono Conecte el micrófono suministrado a la toma de entrada de micrófono en el panel trasero. Ajuste el ángulo del micrófono Asegúrelo mediante abrazaderas para cable (no suministradas) si fuera necesario. Emparejar y conectar por primera vez un dispositivo Bluetooth 1 Pulse B SRC para encender la unidad. 2 Busque y seleccione el nombre de su receptor (“KD-T812BT”/“KD-T716BT”) en el dispositivo Bluetooth. 3 Realice (A) o (B) dependiendo de los datos mostrados en la pantalla. En el caso de algunos dispositivos Bluetooth, la secuencia de emparejamiento puede diferir de lo descrito en los siguientes pasos. (A) “[Nombre del dispositivo]” “XXXXXX” “VOL–YES” “BACK–NO” “XXXXXX” es una clave de 6 dígitos que se genera aleatoriamente durante cada emparejamiento. Asegúrese de que las claves que aparecen en la unidad coincidan con las que aparecen en el dispositivo Bluetooth. Pulse la rueda de volumen para confirmar la clave. Opere el dispositivo Bluetooth para confirmar la clave. (B) “[Nombre del dispositivo]” “VOL–YES” “BACK–NO” Pulse la rueda de volumen para iniciar el emparejamiento.

• Si “PAIRING” “PIN 0000” aparece en la pantalla, ingrese el código PIN “0000” en el dispositivo Bluetooth.

• Si solo aparece “PAIRING”, opere el dispositivo Bluetooth para confirmar el emparejamiento. El mensaje “PAIRING COMPLETED” aparece cuando ha finalizado el emparejamiento; “ ” se iluminará cuando se establezca la conexión Bluetooth. Contestar una llamada Pulse o la rueda de volumen.

• Para ajustar el volumen del teléfono de [00]
