KD-DB98BT - Autoradio JVC - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio (CD/MP3/WMA-Empfänger)
Format	1 DIN (178 x 50 x 161 mm)
Gewicht	Ca. 1,2 kg
Stromversorgung	12 V DC (negative Masse)
Ausgangsleistung	4 × 50 W (max)
Wiedergabe	CD, CD-R/RW, MP3, WMA
Tuner	AM/FM mit RDS
Bluetooth	Freisprechen und Audio-Streaming (A2DP, AVRCP, HFP)

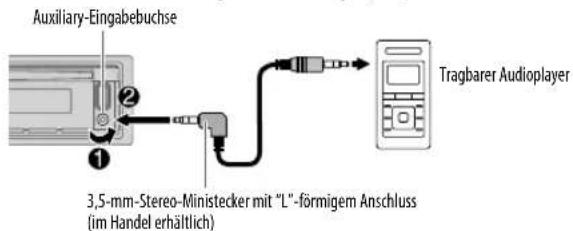

Eingänge	USB (vorne), AUX (3,5 mm Klinke)
Ausgänge	2-Kanal-Vorverstärker (RCA), Antenne, Antennensteuerleitung
Anzeige	Hintergrundbeleuchtetes LCD-Display (monochrom oder Farbe je nach Version)
Equalizer	Voreinstellungen (Rock, Pop, Klassik, usw.) + 5-Band-Grafik-Equalizer
Fernbedienungskompatibilität	Kabelgebundene oder Infrarot-Fernbedienung (je nach Modell)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Vor jedem Eingriff die Batterie abklemmen; eine 10 A Sicherung verwenden
Ersatzteile und Reparierbarkeit	Fernbedienung, ISO-Kabel, abnehmbare Frontplatte; Reparatur durch einen autorisierten Fachmann
Betriebstemperatur	-10 °C bis +60 °C
Enthaltenes Zubehör	Abnehmbare Frontplatte, Stromkabel, Montageset, Anleitung

Häufig gestellte Fragen - KD-DB98BT JVC

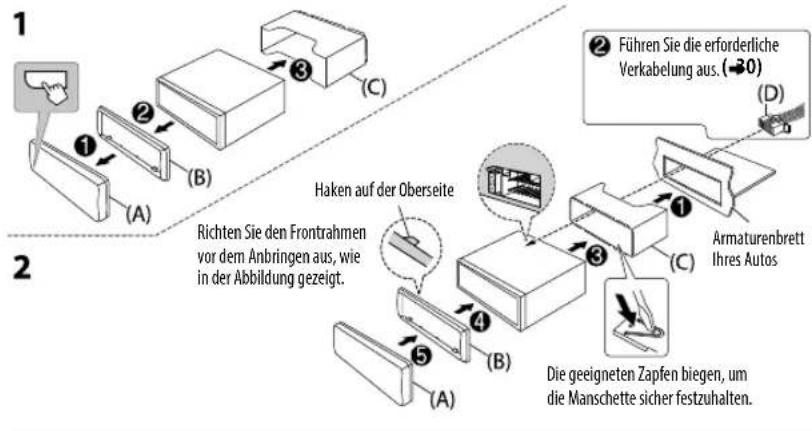

Wie installiere ich den KD-DB98BT in meinem Auto?

Verwenden Sie das mitgelieferte Montageset. Schließen Sie die ISO-Stecker (Stromversorgung, Lautsprecher) an. Stellen Sie sicher, dass das gelbe Kabel an eine permanente Stromversorgung (+12V), das rote Kabel an eine geschaltete Stromversorgung (+12V) und das schwarze Kabel an Masse angeschlossen ist. Lesen Sie die Bedienungsanleitung für das detaillierte Schaltbild.

Wie kopple ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth am Autoradio (drücken Sie SOURCE und wählen Sie Bluetooth). Suchen Sie auf Ihrem Telefon nach Geräten und wählen Sie 'KD-DB98BT'. Geben Sie bei Aufforderung den PIN-Code '0000' ein.

Welche USB-Dateiformate werden unterstützt?

Das Autoradio liest MP3- und WMA-Dateien von einem USB-Stick, der mit FAT32 formatiert ist. Der Stick sollte für optimale Kompatibilität kleiner als 32 GB sein.

Wie setze ich das Autoradio auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste (normalerweise hinter der abnehmbaren Frontplatte) mit einem Kugelschreiber oder einer Büroklammer. Alle Einstellungen werden gelöscht.

Was tun, wenn das Autoradio nicht einschaltet?

Überprüfen Sie die Sicherungen (am Autoradio und am Sicherungskasten des Autos). Stellen Sie sicher, dass das permanente Stromkabel (gelb) und das Zündungskabel (rot) korrekt angeschlossen sind. Messen Sie die Spannung mit einem Multimeter.

Wie stelle ich die Uhrzeit am KD-DB98BT ein?

Drücken Sie lange auf MENU (oder SETUP) und drehen Sie das Einstellrad, um 'Clock' auszuwählen. Stellen Sie Stunden und Minuten mit den Tasten + und - ein. Bestätigen Sie durch Drücken des Einstellrads.

Das Autoradio erkennt meinen USB-Stick nicht, was tun?

Formatieren Sie den Stick mit FAT32, stellen Sie sicher, dass er gültige MP3/WMA-Dateien enthält. Versuchen Sie einen anderen Stick. Überprüfen Sie, ob der USB-Anschluss beschädigt ist.

Wie kann ich den FM-Empfang verbessern?

Überprüfen Sie den Antennenanschluss. Ersetzen Sie die Antenne, wenn sie beschädigt ist. Sie können auch die Funktion Local oder DX in den Tuner-Einstellungen aktivieren, um das Rauschen zu reduzieren.

Kann ich das Autoradio vom Lenkrad aus bedienen?

Ja, wenn Ihr Fahrzeug mit Lenkradfernbedienung ausgestattet ist. Sie benötigen einen Adapter (nicht im Lieferumfang), der mit dem JVC-Protokoll kompatibel ist. Schließen Sie ihn an den Steuereingang (blaues Kabel) an.

Wie reinige ich die abnehmbare Frontplatte?

Entfernen Sie die Frontplatte und wischen Sie sie mit einem leicht feuchten Mikrofasertuch ab. Verwenden Sie niemals Chemikalien oder Scheuermittel. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen.

BEDIENUNGSANLEITUNG KD-DB98BT JVC

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und Batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemäße oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb“ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthält.

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

Konformitätserklärung in Bezug auf die RE-Vorschrift 2014/53/EU Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVC Technical Services Europe GmbH

Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY

English

Hiermit erklärt JVCKENWOOD, dass das Funkgerät "KD-DB98BT" der Richtlinie 2014/53/EU entspricht. Der volle Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung: http://www.jvc.net/cs/car/eudoc/

Nederlands

INHALT VOR DER INBETRIEBNAHME

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN

3

ERSTE SCHRITTE 4

1 Brechen Sie die Demonstration ab

2 Stellen Sie die Uhrzeit und das Datum ein

3 Einstellen der grundlegenden Einstellungen

DIGITAL RADIO 5 ANALOG RADIO 7

AUDIOEINSTELLUNGEN

18

DISPLAY-EINSTELLUNGEN

23

ZUR BEZUGNAHME 24

Wartung Weitere Informationen

FEHLERSUCHE

26

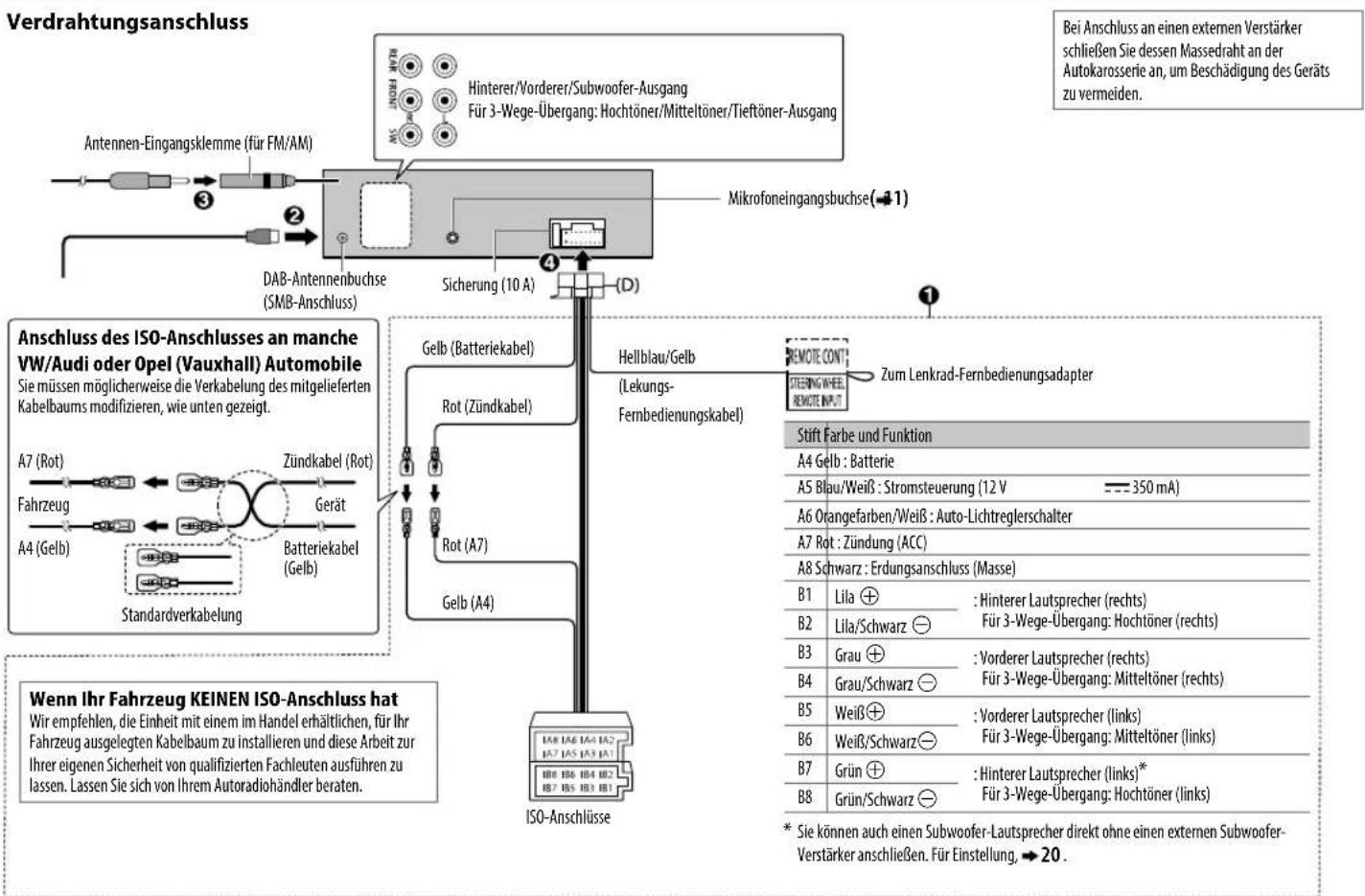

EINBAU/ANSCHLUSS

28

TECHNISCHE DATEN 31

WICHTIG

• Um eine ordnungsgemäße Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an einem sicheren Ort auf und halten Sie sie zum Nachschlagen griffbereit.

⚠️ Warnung

- Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

▲ Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie weiterhin Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Schäden an den Lautsprechern durch plötzliche Lautstärkespitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie die Verwendung des externen Geräts, wenn dies das sichere Fahren behindern könnte.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie Münzen oder Werkzeuge) in das Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Weile, bis die Kondensation getrocknet ist.

So lesen Sie diese Anleitung

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert. - Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (5) • [XX] zeigt die gewählten Punkte an. - (XX) zeigt an, dass Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

GRUNDLAGEN

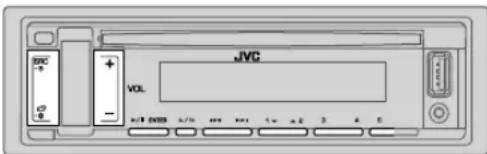

Frontblende

Zum Auf der Frontblende
Einschalten	Drücken SieSRC•• Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drücken SieVOL+/-• Halten Siegedrückt, um die Lautstärke kontinuierlich auf 15 zu steigern.
	Drücken Sie►/II ENTERzum Stummschalten des Tons oder zum Pausieren der Wiedergabe.• Zum Abbrechen drücken Sie die Taste erneut.
Quelle auswählen	• Drücken SieSRC-dücken Sie dann innerhalVOL-P Sekunden.
Ändern der Display-Information	Drücken SieWiederholt. (-25, 26)

ERSTE SCHRITTE

Brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES] gestellt ist), erscheint Folgendes im Display: "CANCEL DEMO" → "PRESS ENTER".

1 Drücken Sie ▶/II ENTER

[YES] ist für das ursprüngliche Setup gewählt.

2 Drücken Sie ENTER

"DEMO OFF" erscheint.

Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gedrückt.

2 Drücken Sie VOL, wählen Sie dann ▶/II ENTER.

[CLOCK] und drücken Sie

Zum Einstellen der Uhr

3 Drücken Sie VOL, um [CLOCK ADJUST] zu wählen, und drücken Sie dann ▶/II ENTER.

[CLOCK ADJUST], und drücken

4 Drücken Sie VOL +/−, um Auswahlen zu treffen, und drücken Sie dann ▶/II ENTER. Stunde → Minute

5 Drücken Sie VOL, um [CLOCK FORMAT] zu wählen, und drücken Sie dann ▶/II ENTER.

[CLOCK FORMAT], und drücken

6 Drücken Sie VOL, um [12H] oder [24H] zu wählen, und drücken Sie dann ▶/II ENTER.

[12H] oder [24H], und

Zum Einstellen des Datums

7 Drücken Sie VOL, um [DATE SET] zu wählen, und drücken Sie dann ▶/II ENTER.

[DATE SET], und drücken Sie

8 Drücken Sie VOL +/−, um Auswahlen zu treffen, und drücken Sie dann ▶/II ENTER. Tag → Monat → Jahr

9 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/∅

DEUTSCH

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt.

2 Drücken Sie VOL+/- um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/S

Standard: XX

SYSTEM
KEY BEEP	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)ON: Aktiviert den Tastenberührungston. ;OFF: Deaktiviert.
SOURCE SELECT
AM SRC*	ON: Aktiviert Sie AM in der Quellenwahl. ;OFF: Deaktiviert. (→)
BUILT-IN AUX*	ON: Aktiviert Sie AUX in der Quellenwahl. ;OFF: Deaktiviert. (→8)
F/W UPDATE
UPDATE SYSTEM/UPDATE DAB1/UPDATE DAB2
F/W UP xxxx/F/W UP xxxxx/F/W UP Vxxx	YES: Startet die Aktualisierung der Firmware. ;NO: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe:.
FACTORY RESET YES : Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ;NO: Hebt auf.

* Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

ERSTE SCHRITTE

CLOCK
TIME SYNC	ON: Die Uhrzeit wird automatisch mit den Uhrzeitdaten (CT) im DAB-Signal zurückgesetzt. ; OFF: Hebt auf.
CLOCK DISPLAY ON	: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ;OFF: Hebt auf.
ENGLISH	Wählen Sie die Anzeigesprache für das Menü und die Musik-Information, wo zutreffend.
PYССКИЙ
ESPAÑOL	Als Standard ist ENGLISH ausgewählt.

DIGITAL RADIO

Über DAB (Digital Audio Broadcasting)

DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln.

Im Gegensatz zu FM (UKW)-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme ("Dienste" genannt), um ein sogenanntes "Ensemble" zu bilden. Die "Primärkomponente" (Hauptrundfunksender) wird manchmal von einer "Sekundärkomponente" begleitet, die zusätzliche Programme oder andere Informationen enthalten kann.

Vorbereitung:

1 Schließen Sie eine DAB-Antenne an die DAB-Antennenbuchse an. (30) 2 Drücken Sie DAB, um DAB direkt zu wählen. 3 Halten Sie DAB gedrückt, um die Aktualisierung der Dienstliste zu starten. "DAB SORTING" erscheint, und die Aktualisierung beginnt.

Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

- Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie DAB erneut gedrückt.

Suchen Sie nach einem Ensemble

1 Drücken Sie DAB, um DAB direkt zu wählen. 2 Drücken Sie |◀◀/▶▶|, um ein Ensemble automatisch zu suchen. (oder)

Halten Sie |◀◀ /▶▶ gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um ein Ensemble manuell zu suchen.

3 Drücken Sie |◀◀ / ▶▶, um einen Dienst (primär oder sekundär) zum Hören zu wählen.

DIGITAL RADIO

Einstellungen im Speicher

Sie können bis zu 18 Dienste speichern.

Speichern eines Dienstes

Beim Hören eines Dienstes...

Halten Sie eine der Zifferntasten (1 bis 5) gedrückt. (oder)

1 Halten Sie ▶/NEKTER's "PRESET MODE" blinkt.

2 Drücken Sie VOL +/— zum Wählen einer Festsendernummer, und drücken Sie dann ▶/II ENTER.

Die Festsendernummer blinkt, und "MEMORY" erscheint.

Wählen Sie einen gespeicherten Dienst aus

Drücken Sie eine der Zifferntasten (1 bis 5). (oder)

1 Drücken Sie .Q/→

2 Drücken Sie VOL +/− zum Wählen einer Festsendernummer, und drücken Sie dann ▶/II ENTER.

Wählen Sie einen Dienst

1 Drücken Sie DAB, um auf Dienstsuche zu schalten.

2 Drücken Sie VOL+/- zum Wählen eines Dienst, und drücken Sie dann ▶/II ENTER.

Zum Abbrechen der Dienstsuche drücken Sie Q/⊃ oder DAB.

Wählen Sie einen Dienst nach Namen

1 Drücken Sie DAB, um auf Dienstsuche zu schalten.

2 Drücken Sie 2 ▲/1 ▼, um das Zeichen auszuwählen, nach dem gesucht werden soll.

3 Drücken Sie VOL +/− zum Wählen eines Dienst, und drücken Sie dann ▶/II ENTER.

Andere Einstellungen

1 Halten Sie gedrückt.

2 Drücken Sie MOLINEN Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/→

Standard: XX

TUNER SETTING

RADIO TIMER Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.

1 ONCE/DAILY/WEEKLY/OFF: Wählen Sie, wie oft der Timer eingeschaltet wird.

2 FM/AM/DAB Quelle auswählen.

3 01 bis 18(für FM)/01bis 06 (für AM)/01bis 18(für DAB): Wählen Sie den Festsender.

4 Stellen Sie den Tag * und die Zeit der Aktivierung ein.

“ leuchtet auf, wenn der Vorgang fertig ist.

Radio Timer wird in den folgenden Fällen nicht aktiviert.

• Das Gerät ist ausgeschaltet.

• [OFF] ist für [AM SRC] in [SOURCE SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. (→)

* Nur wählbar, wenn[ONCE] oder[WEEKLY] in Schritt 1 gewählt wurde.

AF SET ON

Während des Hörens von DAB...

Schalten Sie automatisch auf FM (UKW)-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.

Während des Hörens von FM (UKW)...

Schalten Sie automatisch auf DAB-Sendung des gleichen Programms um (wenn verfügbar). ; OFF: Hebt auf.

DIGITAL RADIO ANALOG RADIO

TI ON	: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFF: Hebt auf.
PTY SEARCH	Wählen Sie einen PTY-Code (siehe unten).Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
DAB ANNOUCMNT	TRAVEL, WARNINGS, NEWS, WEATHER, EVENT, SPECIAL, RAD INFO, SPORTS, FINANCE : Drücken Sie vorneauswahl zu treffen, und drückenSie dann ▶/II ENTER* " erscheint vor dem aktivierten Ansagetyp.Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.Mehrfache Ansagen können gleichzeitig aktiviert werden.Zum Deaktivieren drücken Sie vorneENTER * " erlischt).
LIST UPDATE UPDATE AUTO : Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung. ;UPDATE MANUAL: Aktualisiert die DAB-Dienstliste, indem DAB gedrückt gehalten wird.
PTY WATCH	Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio-Ensembles um, die den gewählten Programmtyp ausstrahlen. (Siehe Programmart unten.)OFF: Hebt auf.
DAB L-BAND ON	:Empfängt L-BAND-Ensemble bei digitalem Audioempfang. ;OFF: Hebt auf.
DAB ANT POWER	ON: Versorgt die DAB-Antenne mit Strom.; OFF: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird.
RELATED SERV ON	: Aktivieren Sie die Soft-Link-Funktion, um auf einen alternativen Dienst zu schalten, also ein anderes Audioprogramm als das momentan eingestellte. ;OFF: Deaktivieren.

PTY-Code/Programmtyp: NEWS, AFFAIRS, INFO, SPORT, EDUCATE DRAMA, CULTURE SCIENCE, VARIED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

"ST" leuchtet auf, wenn eine FM (UKW)-Stereosendung mit ausreichender Signalstärke empfangen wird.

Suche nach einem Sender

1 Drücken Sie SRC wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie |◀◀ / ▶▶, um einen Sender automatisch zu suchen. (oder)

Halten Sie |◀◀ /▶▶ gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders....

Halten Sie eine der Zifferntasten (1 bis 5) gedrückt. (oder)

1 Halten Sie ▶/II ENTER gedrückt, bis "PRESET MODE" blinkt. 2 Drücken Sie VOL +/− zum Wählen einer Festsendernummer, und drücken Sie dann ▶/II ENTER. Die Festsendernummer blinkt, und "MEMORY" erscheint.

ANALOG RADIO

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 5).

(oder)

1 Drücken Sie .Q/→ 2 Drücken Sie VOL+/- zum Wählen einer Festsendernummer, und drücken Sie dann ▶/II ENTER.

Andere Einstellungen

1 Halten Sie gedrückt. 2 Drücken Sie VOL+/- um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/∅

Standard: XX

TUNER SETTING

RADIO TIMER ( → 6)
SSM	SSM 01-06/SSM 07-12/SSM 13-18: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie SSM 07-12/SSM 13-18 zum Speichern der folgenden 12 Sender.
LOCAL SEEK ON	: Sucht nur FM (UKW)-Sender mit gutem Empfang. ;OFF: Hebt auf.· Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.
IF BAND AUTO	: Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringern. (Stereo-Effekt kann verlorengehen.) ;WIDE: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt wird bewahrt.
MONO SET ON	: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ;OFF: Hebt auf.

NEWS SET*	ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ;QEE: Hebt auf.
REGIONAL*	ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF"-Steuerung. ;OFF: Hebt auf.
AF SET*	ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ;OFF: Hebt auf.
TI*	ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFFHebt auf.• [TI] im AM-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DAB-Quelle.
PTY SEARCH*	Wählen Sie einen PTY Code. (→)Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

* Nur für FM (UKW)-Quelle.

CD/USB/iPod/ANDROID

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

Zum Auf der Frontblende
Vorspulen/Rückspulen*3	Halten Sie gebracht.
Auswählen eines Tracks/ einer Datei	Drücken Sie ◀◀ / ▶▶.
Auswählen eines Ordners*4	Drücken Sie 2 ▲ / 1 ▼
Wiederholte Wiedergabe*5	Drücken Sie 4 wiederholt.TRACK REPEAT/ALL REPEAT : Audio-CDTRACK REPEAT/FOLDER REPEAT/ALL REPEAT : MP3/WMA/AAC/WAV/FLAC-DateiONE REPEAT/ALL REPEAT/REPEAT OFF : iPod oder ANDROID
Zufallswiedergabe*5	Drücken Sie 3 wiederholt.ALL RANDOM/RANDOM OFF : Audio-CDFOLDER RANDOM/ALL RANDOM,RANDOM OFF : MP3/WMA/AAC/WAV/FLAC-DateiSONG RANDOM/ALL RANDOM/RANDOM OFF : iPod oder ANDROID

*1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. *2 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install JVC MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/ . *3 Bei ANDROID: Trifft nur zu, wenn [AUTO MODE] gewählt ist. (→10) *4 Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/ANDROID. *5 Bei iPod/ANDROID: Trifft nur zu, wenn [HEAD MODE]/[AUTO MODE] gewählt ist. (→ 10)

CD/USB/iPod/ANDROID

Wählen Sie den Steuermodus

Während iPod USB als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

HEAD MODE: Steuern Sie den iPod von dieser Einheit.

IPHONE MODE: Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Während ANDROID als Quelle gewählt ist, drücken Sie 5 USB MODE wiederholt.

AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY.

AUDIO MODE: Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 5 wS & eMOE

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

- Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

- Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Einstellungen zur Verwendung der JVC Remote-Anwendung

Die JVC Remote-Anwendung ist dafür ausgelegt, die Bedienung des JVC Auto-Receivers vom iPhone/iPod (über USB-Eingang) zu ermöglichen.

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neuesten Informationen besuchen Sie http://www.jvc.net/cs/car/ . Sie können die Einstellungen auf gleiche Weise vornehmen wie bei der Verbindung über Bluetooth. (→7)

Auswählen einer Datei aus einem Ordner/einer Liste

Beim iPod/ANDROID nur gültig, wenn [HEAD MODE]/[AUTO MODE] gewählt ist.

1. Drücken Sie .Q/→. 2. Drücken Sie VOL+/- zum Wählen eines Ordners/einer Liste, und drücken Sie dann ▶/II ENTER. 3. Drücken Sie VOL +/- zum Wählen einer Datei, und drücken Sie dann ▶/II ENTER.

Schnellsuche (gilt nur für CD, USB und ANDROID-Quelle)

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Halten Sie gedrückt, um schnell durch die Liste zu rollen.

Alphabetische Suche (gilt nur für iPod USB und ANDROID-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Für iPod USB-Quelle

Drücken Sie 2 ▲/1 ▼, um das gewünschte Zeichen zu wählen (A bis Z, 0 bis 9, OTHERS).

- Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

Für ANDROID-Quelle

1 Drücken Sie, um auf Zeichensuche zu schalten.

2 Drücken Sie, um das gewünschte Zeichen zu wählen.

^A^ : Großbuchstaben (A bis Z)

A : Kleinbuchstaben (a bis z)

-0- : Zahlen (0 bis 9)

-OTHERS- : Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9

3 Drücken Sie ▶/II ENTER zum Starten des Suchlaufs.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie / .
• Zum Abbrechen halten Sie / gedrückt.

BLUETOOTH®

BLUETOOTH — Verbindung

Unterstützte Bluetooth-Profile

Unterstützte Bluetooth-Codecs

• Sub-Band-Codec (SBC) – Erweiterte Audio-Codierung (AAC)

Schließen Sie das Mikrofon an.

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1. Drücken Sie SBC, um die Einheit einzuschalten.

2. Suchen und wählen Sie "KD-DB9 BT" am Bluetooth-Gerät.

"BT PAIRING" blinkt im Display.

Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben.

3. Führen Sie (A) oder (B) aus, je nachdem, was im Display erscheint.

Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden.

(A) "[Gerätename]" → "XXXXXX" → "ENTER - YES" → "BACK - NO"

"XXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird. 1. Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen. 2. Drücken Sie, um den Passkey zu bestätigen. 3. Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "[Gerätename]" "ENTER - YES" "BACK - NO"

Drücken Sie, um den Vorgang zu starten.

2. Wenn "PAIRING" → "PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein. Sie können vor dem Pairing auf einen PIN-Code Ihrer Wahl wechseln. - Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

"PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und 🔒 leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.

• Diese Einheit unterstützt Secure Simple Pairing (SSP).
• Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.
• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, 15, [DEVICE DELETE].
• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (-16)
• Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
• Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

BLUETOOTH®

Auto Pairing

Wenn Sie Ihr iPhone/iPod touch/Android-Gerät an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert.

Drücken Sie ▶HENTER Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Automatische Pairing-Anforderung wird nur aktiviert, wenn: – Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist. - [AUTO PAIRING] auf [ON] gestellt ist. (45) - Die JVC MUSIC PLAY-Anwendung wird auf dem Android-Gerät (→) installiert, und [AUTO MODE] wird gewählt (→0).

BLUETOOTH — Handy

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:

• Die Symbol-Taste blinkt in der Farbe, die Sie in [RING COLOR] gewählt haben. (→3) - Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (43)

Während eines Rufs:

• Die Symbol-Taste hört auf zu blinken und leuchtet in der Farbe, die Sie in [RING COLOR] gewählt haben. (→3) - Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird die Bluetooth-Verbindung getrennt.

Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Zum Auf der Frontblende

Erster ankommender Anruf...

Nehmen Sie einen Ruf entgegen	Drücken Sie - oder /I ENTER
Weisen Sie einen Ruf ab	Halten Sie - oder /I ENTER
Einen Anruf beenden	Halten Sie - oder /I ENTER

Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten	Drücken Sie - oder /I ENTER
Einen anderen ankommenden Anruf abweisen	Halten Sie - oder /II ENTER

BLUETOOTH®

Zum Auf der Frontblende Bei zwei aktiven Anrufen...

Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Halten Sie ▶-▼ oder ▶/II ENTER gedrückt.
Umschalten zwischen aktuellem Anruf und gehaltenem Anruf	Drücken Sie ▶-▼.
Stellen Sie die Telefonlautstärke ein*1 [00] bis [35] (Standard: [15])	Drücken Sie Wohrend eines Anrufs.
Umschalten zwischen Freisprech- und Privatgespräch-Modi*2	Drücken Sie während eines Anrufs.

*1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen.

*2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Halten Sie gedrückt.

2 Drücken Sie VOL +/—, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5.

Standard: XX

MIC GAIN LEVEL –10Zahl zu.	bis LEVEL +10(LEVEL –04): Die Empfindlichkeit des Mikrofons nimmt mit höherer
NR LEVEL LEVEL –05geringste Rauschen bei einem Telefongespräch gehört wird.	bis LEVEL +05(LEVEL 00): Passen Sie den Rauschunterdrückungspegel an, bis das
ECHO CANCEL LEVEL –05bis das letzte Echo bei einem Telefongespräch gehört wird.	bis LEVEL +05(LEVEL 00): Passen Sie die Verzögerungszeit für die Echo-Löschung an,

Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor.

1. Drücken Sie, um in den Bluetooth-Modus zu schalten. 2. Drücken Sie VOL +/–, um einen Eintrag auszuwählen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER. 3. Wiederholen Sie Schritt 2, bis der gewünschte Eintrag ausgewählt oder aktiviert ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5.

Standard: XX

EINSTELLUNGEN

AUTO ANSWER	01 SEC bis 30 SEC: Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden). ; OFF: Hebt auf.
RING COLOR COLOR 01	bis COLOR 49 (COLOR 08):Wählt die Beleuchtungsfarbe für die Symbol-Taste als Benachrichtigung, wenn ein Ruf empfangen wird und während eines Rufs. ; OFF:Hebt auf.

BLUETOOTH®

Tätigen Sie einen Ruf.

Sie können einen Ruf aus der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1. Drücken Sie, um in den Bluetooth-Modus zu schalten. "(Name des ersten Geräts)" erscheint.

- Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie, um auf das andere Telefon umzuschalten.

"(Name des zweiten Geräts)" erscheint.

2. Drücken Sie VOL +/–, um einen Eintrag auszuwählen (siehe folgende Tabelle), und drücken Sie dann ▶/□ ENTER.

3. Wiederholen Sie Schritt 2, bis der gewünschte Eintrag ausgewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Eintrag.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/→.

LETZTE ANRUFE (Nur gültig, wenn das Telefon PBAP unterstützt.)

1 Drücken Sie zum Wählen eines Namens oder einer Telefonnummer.

- “<” zeigt einen empfangenen Anruf an, “>” zeigt einen getätigten Anruf an, “M” zeigt einen verpassten Anruf an.

- "NO HISTORY" erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist.

2 Zum Anrufen drücken Sie ▶/II ENTER

PHONEBOOK (Nur gültig, wenn das Telefon PBAP unterstützt.)

1 Drücken Sie 2 ▲/1 ▼, um den gewünschten Buchstaben zu wählen (A bis Z, 0 bis 9, und OTHERS).

- "OTHERS" erscheint, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

2 Drücken Sie vor wählen eines Namens, und drücken Sie dann. ▶/II ENTER

3 Drücken Sie VOL +/— zum Wählen einer Telefonnummer, und drücken Sie dann ▶/II ENTER zum Anrufen.

- Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen.

- Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie "Ü" werden als "U" angezeigt.)

DIAL NUMBER 1 Drücken Sie VOL +/— zum Wählen einer Nummer (0 bis 9) oder von Zeichen (, #, +).

2 Drücken Sie ◀◀/▶▶, um die Eingabeposition zu verschieben.

Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.

3 Zum Anrufen drücken Sie ▶/II ENTER

VOICE Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (Einen Ruf mit Spracherkennung tätigen)

Einen Ruf mit Spracherkennung tätigen

1 Halten Sie gedrückt, um das angeschlossene Telefon zu aktivieren.

2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

- Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

- Diese Einheit unterstützt auch die Funktion "intelligenter persönlicher Assistent" des iPhone.

Einstellungen im Speicher

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 5 Kontakte unter den Nummerntasten (1 bis 5) speichern.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten.

2 Drücken Sie 2/01 Wählen von [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER], und drücken Sie dann ▶/II ENTER.

3 Drücken Sie 2/01 Wählen eines Kontakts oder zum Eingeben einer Telefonnummer.

Wenn ein Kontakt gewählt wird, drücken Sie ▶/II ENTER zur Anzeige der Telefonnummer.

4 Halten Sie eine der Zifferntasten (1 bis 5) gedrückt.

"MEMORY P(gewählte Festsendernummer)" erscheint, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in Schritt 2 und speichern Sie eine leere Nummer.

Einen Ruf aus dem Speicher tätigen

1 Drücken Sie, um auf den Bluetooth-Modus zu schalten.

2 Drücken Sie eine der Zifferntasten (1 bis 5).

3 Zum Anrufen drücken Sie ▶/II ENTER.

"NO PRESET" erscheint, wenn kein Kontakt gespeichert ist.

BLUETOOTH®

Bluetooth-Modus-Einstellungen

1 Halten Sie gedrückt. 2 Drücken Sie VOL +/−, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

Standard: XX

BT MODE
PHONE SELECT*	Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen.
	“×” erscheint vor dem Gerätenamen, wenn angeschlossen.
AUDIO SELECT*	“>” erscheint vor dem aktuellen Wiedergabe-Audiogerät.
DEVICE DELETE	1 Drücken SiVO zum Wählen eines zu löschenden Geräts, und drücken Sie dann ▶/II ENTER.2 Drücken SiVO zum Wählen von [YES] oder [NO], und drücken Sie dann ▶/II ENTER
PIN CODE EDIT (0000)	Ändert den PIN-Code (bis zu 6 Stellen).1 Drücken SiVO zum Wählen einer Nummer.2 Drücken Sie ◀◀, und da-Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist.3 Drücken Si▶/II ENTERen.
RECONNECT ON	____: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist.;OFF: Hebt auf.
AUTO PAIRING ON	____: Die Einheit führt automatisch Pairing mit dem unterstützten Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht.;OFF: Hebt auf.
INITIALIZE YES	: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.).;NO: Hebt auf.
INFORMATION MY BT NAME : Zeigt den Namen der Einheit an (“KD-DB9×BT”).;MY ADDRESS Zeigt die Adresse dieser Einheit.

* Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.

Prüfmodus für Bluetooth-Kompatibilität

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

- Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie [die Taste] gedrückt. "BLUETOOTH" ↔ "CHECK MODE" erscheint. "SEARCH NOW USING PHONE" → "PIN IS 0000" scrollt durch das Display. 2 Suchen und wählen Sie "KD-DB9*BT" am Bluetooth-Gerät innerhalb von 3 Minuten.

3 Führen Sie (A), (B) oder (C) aus, je nachdem, was im Display erscheint.

(A) "PAIRING" → "XXXXXX" (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "PAIRING" → "PIN IS 0000": Geben Sie "0000" auf dem Bluetooth-Gerät ein.

(C) "PAIRING": Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Nachdem das Pairing erfolgreich ausgeführt ist, erscheint "PAIRING OK" → "[Gerätename]", und die Prüfung der Bluetooth-Kompatibilität beginnt.

Wenn "CONNECT NOW USING PHONE" erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren.

"TESTING" blinkt im Display.

BLUETOOTH®

Das Konnektivitätsergebnis blinkt im Display. "PAIRING OK" und/oder "HANDS-FREE OK" ¹ und/oder "AUD.STREAM OK" ² und/oder "PBAP OK" ³ : Kompatibel

*1 Kompatibel mit Hands-Free Profile (HFP) *2 Kompatibel mit Advanced Audio Distribution Profile (A2DP) *3 Kompatibel mit Phonebook Access Profile (PBAP)

Nach 30 Sekunden erscheint "PAIRING DELETED", um anzuzeigen, dass Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus.

- Zum Abbrechen halten Sie [die Taste] gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

BLUETOOTH — Audio

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

Audioplayer über Bluetooth

1 Drücken Sie SRFederholt zum Wählen von BT AUDIO. • Durch Drücken von gehen Sie direkt zu BT AUDIO. 2 Bedienen Sie den Bluetooth-Audioplayer zum Starten der Wiedergabe.

Zum Auf der Frontblende
Wiedergabe/Pause	Drücken Sie ▶/II ENTER.
Wählen Sie die Gruppe oder den Ordner	Drücken Sie 2 ▲/1 ▼.
Rückwärts-Sprung/Vorwärts-Sprung	Drücken Sie ◀◀/▶▶.
Vorspulen/Rückspule	Halten Sie ◀◀/▶▶I gedrückt.
Wiederholte Wiedergabe Drücken Sie 4 ⬇ wiederholt.TRACK REPEAT,ALL REPEAT,REPEAT OFF
Zufallswiedergabe	Drücken Sie 3 ✕ wiederholt.GROUP RANDOM,ALL RANDOM,RANDOM OFF
Auswählen einer Datei aus einem Ordner/einer Liste	Siehe “Auswählen einer Datei aus einem Ordner/einer Liste” auf Seite 10.
Umschalten zwischen angeschlossenen Bluetooth-Audiogeräten	Drücken Sie 5.*

* Durch Drücken der "Play"-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet. Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.

BLUETOOTH®

Einstellungen zur Verwendung der JVC Remote-Anwendung

JVC Remote Anwendung ist darauf ausgelegt, die Bedienung des JVC Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USB-Eingang) oder Android-Smartphone (über Bluetooth) auszuführen.

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/ .

1 Halten Sie gedrückt. 2 Drücken Sie VOL +/− um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3

Standard:XX

REMOTE APP

SELECT	Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll.
IOS YES	: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll. ; NO: Hebt auf.Wenn IOS gewählt ist, wählen Sie iPod BT Quelle (oder iPod USB, wenn Ihr iPhone/iPod über USB-Eingang angeschlossen ist) zum Aktivieren der Anwendung.Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn:- Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist.- Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.
ANDROID YES	: Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth. ;NO: Hebt auf.
ANDROID LIST	*: Wählt das Android-Smartphone zur Verwendung aus der Liste.

* Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.

STATUS

Zeigt den Status des gewählten Geräts.

IOS CONNECTED: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden.

IOS NOT CONNECTED: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen.

ANDROID CONNECTED: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden.

ANDROID NOT CONNECTED: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

Hören von iPhone/iPod über Bluetooth

Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören.

Drücken Sie SRC wiederholt, um iPod BT zu wählen.

• Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. (●)
• Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie SRC, um iPod BT zu wählen, wenn das Gerät immer noch über Bluetooth angeschlossen ist.

AUX AUDIOEINSTELLUNGEN

Verwendung eines tragbaren Audioplayers

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

2 Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT]. (→) 3 Drücken Sie SRC wiederholt, um AUX zu wählen. 4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

1 Halten Sie gedrückt. 2 Drücken Sie VOL+/- um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

Standard: XX

EQ SETTING

PRESET EQ

Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. Wählen Sie [USER], um die in [EASY EQ] oder [PRO EQ] vorgenommenen Einstellungen zu verwenden. FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B/ USER/CLASSICAL Der Drive-Equalizer (DRVN 3/DRVN 2/DRVN 1) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

EASY EQ

Justieren Ihre eigenen Klangeinstellungen. Diese Einstellungen werden unter[USER] gespeichert. Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinflussen. SUB.W SP*1 *2: 00bis +06 (Standard: 03) SUB.W*1: -50bis +10 _ 00 BASS: LVL-09 bis LVL+09 _LVL 00 MID: LVL-09 bis LVL+09 _LVL 00 TRE: LVL-09 bis LVL+09 _LVL 00

*1,*2:(-49)

AUDIOEINSTELLUNGEN

PRO EQ	Justieren Ihre eigenen Klangeinstellungen.· Diese Einstellungen werden unter [USER] gespeichert.· Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.
62.5HZ
LEVEL -09 bis LEVEL +09 (LEVEL 00) : Stellt den Pegel zum Speichern für jede Quelle ein.(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
ON: Schaltet den erweiterten Bass ein. ;OFF: Hebt auf.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ
LEVEL -09 bis LEVEL +09 (LEVEL 00) : Stellt den Pegel zum Speichern für jede Quelle ein.(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
Q FACTOR 1.35	/1.50/2.00: Den Qualitätsfaktor einstellen.
AUDIO CONTROL
BASS BOOST	LEVEL +01 bis LEVEL +05: Wählt Ihren bevorzugten Bass-Boost-Pegel. ;OFF: Hebt auf.
LOUDNESS LEVEL 01	/LEVEL 02: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ;OFF: Hebt auf
SUB.W LEVEL*1	SPK-OUT*2	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)SUB.W 00 bis SUB.W +06 (SUB.W +03): Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofers ein. (-30)
	PRE-OUT	SUB.W -50 bis SUB.W +10 (SUB.W 00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW) über einen externen Verstärker angeschlossenen Subwoofers ein. (-30)
SUBWOOFER SET	ON Schaltet den Subwoofer-Ausgang ein. ; OFF: Hebt auf.
FADER	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)POSITION R15bis POSITION F15 (POSITION 00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.

BALANCE*3	POSITION L15 bis POSITION R15 (POSITION 00): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
VOLUME ADJUST LEVEL –15	bis LEVEL +06 (LEVEL 00): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle (in Bezug auf den FM (UKW)-Lautstärkepegel) vor. Vor der Einstellung wählen Sie eine anzupassende Quelle aus.
AMP GAIN LOW POWER	: Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern). ; HIGH POWER: Der maximale Lautstärkepegel ist 35.
SPK/PRE OUT	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.)Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (→20, Lautsprecher-Ausgangseinstellungen)
SPEAKER SIZE	Je nach dem gewählten Übergangstyp (→ [X ' OVER TYPE]) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt. (→21,Übergangseinstellungen)Als Standard ist der 2-Wege-Übergangstyp gewählt.
X ' OVER
DTA SETTINGS	Für Einstellungen, → 22, Einstellungen der digitalen Zeitanpassung
CAR SETTINGS
X ' OVER TYPE Vorsicht	: Passen Sie die Lautstärke an, bevor der Punkt [X ' OVER TYPE] geändert wird, um plötzliche Schwankungen im Ausgangspegel zu vermeiden.
2-WAY	(Wird nur angezeigt, wenn [3-WAY] gewählt ist.)YES: Wählt den Zwei-Wege-Übergangstyp. ; NO: Hebt auf.
3-WAY	(Wird nur angezeigt, wenn [2-WAY] gewählt ist.)YES: Wählt den Drei-Wege-Übergangstyp. ; NO: Hebt auf.

*1 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. *2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. (→20) *3 Die Einstellung kann den Subwoofer-Ausgang nicht beeinflussen.

AUDIOEINSTELLUNGEN

SOUND EFFECT
SPACE ENHANCE	(Gilt nicht für FM/AM-Quelle und DAB-Quelle.)SMALL/MEDIUM/LARGE: Erlaubt virtuelle Verbesserung des Klangraums. ;OFF: Hebt auf.
SND RESPONSE LEVEL1	/LEVEL2/LEVEL3: Lässt den Klang virtuell realistischer wirken. ;OFF: Hebt auf.
SOUND LIFT LOW	MIDDLE/HIGH: Stellt die von den Lautsprechern gehörte Klangposition virtuellein. ;OFF: Hebt auf.
VOL LINK EQ ON	: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oderLaufgeräusche der Reifen zu verringern. ;OFF: Hebt auf.
K2 TECHNOLOGY	(Gilt nicht für FM/AM-Quelle, DAB-Quelle und AUX-Quelle.)ON: Verbessern Sie die Klangqualität von komprimierter Musik. ;OFF: Hebt auf.

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT]

(Gilt nur wenn [X' OVER TYPE] auf [2-WAY] gestellt ist) (→ 19)

Wählen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker (30)

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	FRONT REAR SW
REAR/REAR(Standard)	Vorderer Lautsprecherausgang	Hinterer Lautsprecherausgang	Subwoofer-Ausgang
SUB.W/SUB.W	Vorderer Lautsprecherausgang	L (links): Subwoofer-Ausgang R (rechts): (Stummschaltung)	Subwoofer-Ausgang

Anschluss über Lautsprecherkabel

Für Verbindungen ohne externen Verstärker. Mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genießen. (30)

Einstellung auf [SPK/PRE OUT]	Audiosignal über hintere Lautsprecherleitung
	L (links) R (rechts)
REAR/REAR	Hinterer Lautsprecherausgang Hinterer	Lautsprecherausgang
SUB.W/SUB.W	Subwoofer-Ausgang (Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

• [120HZ] ist in [SUBWOOFER LPF] gewählt, und [THROUGH] steht nicht zur Verfügung.
• [POSITION R02] ist in [FADER] gewählt, und der Wahlbereich ist [POSITION R15] bis [POSITION 00].

AUDIOEINSTELLUNGEN

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

▲ Vorsicht

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (30)

Wenn Sie einen falschen Typ wählen:

• Die Lautsprecher können beschädigt werden.

- Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

SPEAKER SIZE

Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

• Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.

- Wenn 2-Wege-Übergang gewählt ist und [NONE] für [TWEETER] von [FRONT], [REAR] und [SUBWOOFER] für [SPEAKER SIZE] gewählt ist, steht die Einstellung [X' OVER] des gewählten Lautsprechers nicht zur Verfügung.

- Wenn 3-Wege-Übergang gewählt ist, wenn [NONE] für [WOOFER] von [SPEAKER SIZE] gewählt ist, steht die Einstellung [X'OVER] von [WOOFER] nicht zur Verfügung.

X'OVER(Übergang)

- [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ] Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter).

Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.

- [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Passt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.

- [SW LPF PHASE]/[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.

- [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN][SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Einstellpunkte für 2-Wege-Übergang

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8×6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE (nicht angeschlossen)
REAR*1	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8×6×9/7×10/NONE (nicht angeschlossen)
SUBWOOFER*2	16CM/20CM/25CM/30CM/38CM OVER/NONE (nicht angeschlossen)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-08DBbis 00DB
	GAIN RIGHT	-08DBbis 00DB
FRONT HPF F-HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F-HPF SLOPE	-06DB-12DB/-18DB/-24DB
	F-HPF GAIN	-08DBbis 00DB
REAR HPF*1	R-HPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	R-HPF SLOPE	-06DB-12DB/-18DB/-24DB
	R-HPF GAIN	-08DBbis 00DB
SUBWOOFER LPF*2	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-06DB-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE (180°)/NORMAL (0°)
	SW LPF GAIN -08DB	bis 00DB

1, 2: (22)

AUDIOEINSTELLUNGEN

Einstellpunkte für 3-Wege-Übergang

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9
WOOFER*2	16CM/20CM/25CM/30CM/38CM OVER/NONE (nicht angeschlossen)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -08DB	bis00DB
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
HPF SLOPE	-06DB/-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -08DB	bis00DB
WOOFER*2	LPF FRQ 30HZ /40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
SLOPE	-06DB/-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -08DB	bis00DB

*1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] gestellt ist. (→20) *2 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (19)

Einstellungen der digitalen Zeitanpassung

Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen.

- Für weitere Informationen, → 23, Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS].

DTA SETTINGS

POSITION	Wählt Ihre Hörposition (Bezugspunkt).ALL: Keine Kompensation; FRONT RIGHT: Vorderer rechter Sitz; FRONT LEFT: Vorderer linker Sitz; FRONT ALL: Vorderer Sitz• [FRONT ALL] wird nur angezeigt, wenn [X' OVER TYPE] auf [2-WAY] gestellt ist. (-9)
DISTANCE*1	OCM bis 610CM: Stellen Sie den auszugleichenden Abstand fein ein.
GAIN *1	-8DB bis ODB: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor.
DTA RESET YES	: Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück.; NO: Hebt auf.
CAR SETTINGS	Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS]vorzunehmen.
CAR TYPE COMPACT	FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG) Wählt den Typ des Fahrzeugs.;OFF: Keine Kompensation.
R-SP LOCATION *2	Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).• DOOR/REAR DECK: Nur wählbar, wenn [CAR TYPE]als [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] oder[SUV] gewählt ist.• 2ND ROW/3RD ROW: Nur wählbar, wenn[CAR TYPE] als[MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

*1, *2: (23)

AUDIOEINSTELLUNGEN

Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS]

Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die

Verzögerungszeit automatisch berechnet und eingestellt.

1 Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt. 2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern. 3 Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern. 4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein. 5 Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

*1 Bevor Sie eine Einstellung vornehmen, wählen Sie den Lautsprecher aus:

Wenn 2-Wege-Übergang gewählt ist:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

[REAR LEFT], [REAR RIGHT] und [SUBWOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (21)

Wenn 3-Wege-Übergang gewählt ist:

TWEETER LEFT/TWEETER RIGHT/MID LEFT/MID RIGHT/WOOFER

[WOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] und [WOOFER] unter [SPEAKER SIZE] gewählt ist. (→22)

*2 Wird nur angezeigt, wenn [X 'OVER TYPE] auf [2-WAY] (→9) gestellt ist und eine andere Einstellung als [NONE] für [REAR] unter [SPEAKER SIZE] gewählt ist. (→21)

DISPLAY-EINSTELLUNGEN

1 Halten Sie gedrückt. 2 Drücken Sie VOL +/−, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann ▶/II ENTER. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3.

Standard: XX

DISPLAY

DIMMER

Blenden Sie die Beleuchtung ab.

OFF: Die Abblendung ist ausgeschaltet. Die Helligkeit wechselt auf [DAY]-Einstellung um.

ON: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT]-Einstellung um.

(→ 24 [BRIGHTNESS])

DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.

1 Drücken Sie VOL zum Einstellen der Einschaltzeit [ON], und drücken Sie dann ▶/II ENTER.

2 Drücken Sie VOL zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann ▶/II ENTER.

3 Drücken Sie VOL zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann ▶/II ENTER.

4 Drücken Sie VOL zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann ▶/II ENTER.

5 Drücken Sie VOL zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann ▶/II ENTER.

dann ▶/II ENTER

(Standard: [ON]: 18:00; [OFF]: 6:00)

DIMMER AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten. ^*1

*1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (-30)

DISPLAY-EINSTELLUNGEN

BRIGHTNESS	Stellen Sie die Helligkeit für Tag und Nacht separat ein.1 DAY:NIGHT: Wählen Sie Tag oder Nacht.2 Wählen Sie eine Zone. (23)3 LEVEL 00 bis LEVEL 31: Stellen Sie den Helligkeitspegel ein.(Standard: BUTTON ZONE: [DAY]: LEVEL 25; [NIGHT]: LEVEL 09DISP ZONE [DAY]: LEVEL 31; [NIGHT]: LEVEL 12)
TEXT SCROLL *2	SCROLL ONCE: Scrollt die Display-Information einmal.; SCROLL AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen.; SCROLL OFF: Hebt auf.
COLOR (nur für Symbol-Taste)
PRESET	Wählen Sie eine Beleuchtungsfarbe für die Symbol-Taste.Standardfarbe:[COLOR FLOW01]• COLOR 01 bisCOLOR 49• USER Die Farbe, die Sie für [DAY COLOR] oder[NIGHT COLOR] festgelegt haben, wird gezeigt.• COLOR FLOW01bis COLOR FLOW03:Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten.• Vorgabetaste:CRYSTAL, FLOWER, FOREST, GRADATIONOCEAN, SUNSET, RELAX
DAY COLOR	Speichern Sie Ihre eigenen Tages- und Nachtfarben für die Symbol-Taste.Standardfarbe:[RED 31] [GREEN 31], [BLUE 23]1 RED/GREEN/BLUE: Wählen Sie eine Primärfarbe.2 00 bis 31: Wählen Sie den Pegel.Wiederholen Sie Schritt1 und 2 zur Einstellung aller Primärfarben.
NIGHT COLOR	Ihre Einstellung wird unter [USER] in [PRESET]gespeichert.[NIGHT COLOR] oder [DAY COLOR]wird durch Ein- oder Ausschalten des Autoscheinwerfers umgestellt.
MENU COLOR	ON: Die Farbe der Symbol-Tastenbeleuchtung wechselt auf weiße Farbe um, wenn im Menü-Modus oder beim Wählen einer Musikdatei aus einem Ordner/einer Liste. ;OFF: Hebt auf.

*2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).

ZUR BEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen.

Anschluss (an der Rückseite der Frontblende)

Handhabung von Discs:

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.
• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dementsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet. • Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.
• Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

■ Weitere Informationen

Bei: – Neueste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel

JVC-Originalanwendung

– Jegliche neuesten Informationen

Besuchen Sie http://www.jvc.net/cs/car/ .

Allgemeines

• Dieses Gerät kann nur die folgenden CDs abspielen:

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.
• Für detaillierte Informationen und Hinweise über abspielbare Audiodateien besuchen Sie http://www.jvc.net/cs/car/ .

ZUR BEZUGNAHME

Abspielbare Dateien

• Wiederzugebende Audiodateien: Für Disc: MP3 (.mp3), WMA (.wma), AAC (.aac) Für USB-Massenspeichergerät: MP3 (.mp3), WMA (.wma), AAC (.aac), WAV (.wav), FLAC (.flac) • Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM - Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen - Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. Die AAC (.m4a)-Datei in einem USB-Gerät oder eine von iTunes codierte CD kann nicht auf diesem Gerät abgespielt werden.

Nicht abspielbare Discs

• Discs mit nicht runder Form.
• Discs, die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.
• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.
• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

Wissenswertes über USB-Geräte

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
• Diese Einheit kann kein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone

• Über USB-Eingangsterminal: Made for
• iPod touch (5th und 6th generation)
• iPod nano (7th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE
• Über Bluetooth: Made for
• iPod touch (5. und 6. Generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE
• Es ist nicht möglich, Videodateien im Menü "Videos" im [HEAD MODE] zu durchsuchen. • Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden.
• Je nach Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.

- Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

- Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Über Bluetooth

• Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.
• Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten. • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Ändern der Display-Information

Jedes Mal, wenn Sie drücken, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername).

Quellenname Display-Information
DAB	Dienst-Etikett (Ensemble Etikett) ➔ Dienst-Etikett (Datum/Uhrzeit) ➔ Dynamik-Etikett (Datum/Uhrzeit) ➔ Titel (Interpret) ➔ Titel (Datum/Uhrzeit) Nächstes Programm (EPG) (Datum/Uhrzeit) ➔ Signalpegel (Datum/Uhrzeit) ➔ Dienst-Etikett (Ensemble Etikett) mit Musiksynchronisation * ➔ zurück zum Anfang)
FM oder AM	Frequenz (Datum/Uhrzeit) ➔ Frequenz (Datum/Uhrzeit) mit Musiksynchronisation * ➔ (zurück zum Anfang)
	(Nur für Radio Data System-FM (UKW)-Sender)Sendername (PS)/Programmtyp (PTY) (Datum/Uhrzeit) ➔ Radiotext (Datum/Uhrzeit) ➔ Radiotext+ (Radiotext+) ➔ Singtitel (Interpret) ➔ Singtitel (Datum/Uhrzeit) ➔ Frequenz (Datum/Uhrzeit) ➔ Sendername (PS)/Programmtyp (PTY) (Datum/Uhrzeit) mit Musiksynchronisation * ➔ zurück zum Anfang)

ZUR BEZUGNAHME FEHLERSUCHE

Quellenname Display-Information
CD oder USB (Für CD-DA)	Tracktitel (Interpret) ➔ Tracktitel (Disc-Name) ➔ Tracktitel (Datum/Uhrzeit) ➔ Spielzeit (Datum/Uhrzeit) ➔ Tracktitel (Interpret) mit Musiksynchronisation* ➔ zurück zum Anfang)
	(Für MP3/WMA/AAC/WAV/FLAC-Datei)Songtitel (Interpret) ➔ Songtitel (Albumname) Songtitel (Datum/Uhrzeit) Dateiname (Ordername) ➔ Dateiname (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) Songtitel (Interpret) mit Musiksynchronisation* ➔ zurück zum Anfang)
iPod USB/iPod BT oder ANDROID	Wenn [HEAD MODE]/[AUTO MODE] ausgewählt ist(→0) :Songtitel (Interpret) ➔ Songtitel (Albumname) Songtitel (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) ➔ Songtitel (Interpret) mit Musiksynchronisation* ➔ zurück zum Anfang)
BT AUDIO	Songtitel (Interpret) ➔ Songtitel (Albumname) Songtitel (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) ➔ Songtitel (Interpret) mit Musiksynchronisation* ➔ zurück zum Anfang)
AUX	AUX (Datum/Uhrzeit) ➔ AUX (Datum/Uhrzeit) mit Musiksynchronisation * ➔ zurück zum Anfang)

* Die Farbe der Symbol-Tastenbeleuchtung wechselt und wird mit der Musik synchronisiert.

Verfügbare kyrillische Buchstaben

Verfügbares Zeichen

Displayanzeigen

A B B Γ D E J K L M H O N P

R G B F D E 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 P

C T Y Φ X U Y W Y B Y 3 Y R E

C T Y Φ X U Y W Y B Y 3 Y R E

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört.	Die Lautstärke auf den optimalen Pegel einstellen.Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüfen Sie die Einstellung [SOURCE SELECT]. (→)
Digitalradio	Der DAB-Empfang ist schlecht.	Stellen Sie sicher, dass [ON] für [DAB ANT POWER] gewählt ist. (→)
	"CHK ANTENNA"	Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF]. (→)
	"RELATED SERV FOUND"	Drücken Sie zu HÄNTERn Soft-Link.(→)Zum Abbrechen drücken Sie Q / →
Analogradio	Der Radioempfang ist schlecht.Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.
CD/USB/iPod	Disc kann nicht ausgegeben werden.	Halten Sie äftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.
	"IN DISC" erscheint.	Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.
	"PLEASE EJECT" erscheint.	Drücken Sie and setzen Sie die Disc richtig ein.

FEHLERSUCHE

Symptom Abhilfe
CD/USB/iPod	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die Reihenfolge der Aufnahme der Dateien (Disc) bestimmt.
	Verflossene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevorgang ab.
	“NOT SUPPORT” erscheint, und Tracks werden übersprungen.	Prüfen Sie, ob der Track ein abspielbares Format hat.(→25)
	“READING” blinkt weiter.	• Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.• Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.
	“UNSUPPORTED DEVICE” erscheint.	• Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben.(→25)• Bringen Sie das Gerät wieder an.
	“UNRESPONSIVE DEVICE” erscheint.	Stellen Sie sicher, dass das Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das Gerät wieder an.
	“USB HUB IS NOT SUPPORTED” erscheint.	Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.
	“CANNOT PLAY” erscheint.	Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.
	Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.	• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/iPhone.• Nehmen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.
	“LOADING” erscheint, wenn Sie durch Drücken von Q/Auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.
	Richtige Zeichen werden nicht angezeigt.	• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.• Je nach der Anzeigesprache, die Sie gewählt haben (→5), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.

Symptom Abhilfe
ANDROID	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Während der [AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Während der [AUDIO MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (→25)
	Bei [AUTO MODE]ist Wiedergabe unmöglich.	Stellen Sie sicher, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. (→9)Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus. (→10)Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE](→25)
	"NO DEVICE" oder "READING" blinkt weiter.	Schalten Sie die Entwickler-Optionen am Android-Gerät aus.Verbinden Sie das Android-Gerät neu.Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE](→25)
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	"CANNOT PLAY"	Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.Verbinden Sie das Android-Gerät neu.Starten Sie das Android-Gerät neu.
Bluetooth a	Kein Bluetooth-Gerät ist erkannt.	Suchen Sie erneut vom Bluetooth-Gerät.Setzen Sie das Gerät zurück. (→3)
	Pairing kann nicht ausgeführt werden.	Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (→1)

FEHLERSUCHE

Symptom Abhilfe
Bluetooth*	Echo oder Rauschen tritt auf.	Justieren Sie die Mikrofoneinheit-Position. (-41)Prüfen Sie die [ECHO CANCEL]-Einstellung. (-43)
	Die Telefon-Tonqualität ist schlecht.	Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät.Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.	Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.
	Der angeschlossene Bluetooth-Audioplayer kann nicht gesteuert werden.	Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an.
	“PLEASE WAIT”	Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor. Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schließen dann das Gerät erneut an.
	“NOT SUPPORT”	Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem.
	“ERROR”	Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.
	“H/W ERROR”	Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Falls “H/W ERROR” erneut erscheint, wenden Sie sich an den Kundendienst.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (3)

EINBAU/ANSCHLUSS

⚠️ Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden. - Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. - Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden. - Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden. - Sicherstellen, dass das Gerät nach dem Einbau am Chassis des Fahrzeugs geerdet wird.

▲ Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die -Brähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.
• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (49)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann die Klemme der Autobatterie ab.

2 Schließen Sie die Kabel richtig an.

Siehe Verdrahtungsanschluss (30)

3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein.

Siehe Einbau der Einheit (Einbau im Armaturenbrett). (-29)

4 Schließen Sie die -Klemme der Autobatterie an.

5 Drücken Sie SRC und schalten Sie ein.

6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät ein. (-3)

EINBAU/ANSCHLUSS

Einbau der Einheit (Einbau im Armaturenbrett)

Teileliste für den Einbau

(A) Frontblende (B) Frontrahmen

(C) Einbauhalterung

1. Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2. Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

⚠️ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit: Beim Einbau des Geräts ohne Einbauhalterung

(D) Kabelbaum (E) Ausziehschlüssel

EINBAU/ANSCHLUSS

TECHNISCHE DATEN

Digitalradio	DAB	Frequenzbereich L-Band 1 452,960 MHz — 1 490,624 MHz
			Band III 174,928 MHz — 239,200 MHz
		Empfindlichkeit -100 dBm
		Signal-Rauschabstand 80 dB
		Antennenanschluss-Typ SMB
		Antennen-Ausgangsspannung 14,4 V (11 V – 16 V)
		Antennen-Maximalstrom < 100 mA
Analogradio	FM	Frequenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 26 dB) 0,71 μV/75 Ω
		Empfindlichkeitsschwelle (DIN S/N = 46 dB)	2,0 μV/75 Ω
		Frequenzgang (±3 dB) 30 Hz — 15 kHz
		Signal-Rauschabstand (MONO) 64 dB
		Kanaltrennung (1 kHz) 40 dB
	AM (MW)	Frequenzbereich 531 kHz — 1 611 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 28,2 μV
	AM (LW)	Frequenzbereich 153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (Rauschabstand = 20 dB) 50 μV
CD-Player	Laserdiode		GaAlAs
	Digitalfilter (D/A)		8-faches Oversampling
	Spindeldrehzahl		500 U/min — 200 U/min (CLV)
	Tonhöhenschwankung		Unterhalb der Messgrenze
	Frequenzgang (±1 dB)		20 Hz — 20 kHz

CD-Player	Gesamtklirrfaktor (1 kHz)	0,01 %
	Signal-Rauschabstand (1 kHz) 105 dB
	Dynamikbereich	90 dB
	Kanaltrennung	85 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	AAC-LC“.aac“-Dateien
USB	USB Standard	USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte	Massenspeichergerät
	Dateisystem	FAT12/16/32
	Maximaler Versorgungsstrom	DC 5 V---1,5 A
	Digitalfilter (D/A) Wandler	24 Bit
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	AAC-LC“.aac“-Dateien
	WAV-Decodierung	Linear PCM
	FLAC-Decodierung	FLAC-Dateien, bis zu 24 bit/48 kHz
Auxiliary	Frequenzgang ( ± 3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1 000 mV
	Eingangsimpedanz	30 k Ω

TECHNISCHE DATEN

Bluetooth	Version Bluetooth 3.0
	Frequenzbereich 2,402 GHz — 2,480 GHz
	Ausgangsleistung +4 dBm (MAX), 0 dBm (AVE) Leistungsklasse 2
	Maximaler Kommunikationsbereich Sichtlinie ca. 10 m (32,8 ft)
	Pairing SSP (Secure Simple Pairing)
	Profil HFP1.6 (Hands-Free Profile)	A2DP (Advanced Audio Distribution Profile)AVRCP1.5 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile)
Audio	Maximale Ausgangsleistung 50 W × 4 oder	50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klirrfaktor)	22 W × 4
	Lautsprecherimpedanz 4 Ω — 8 Ω
	Vorverstärkerpegel/Last (CD/USB) 4 000 mV/10 kΩ Last
	Vorverstärkungsimpedanz ≤ 600 Ω
Allgemeines	Betriebsspannung (10,5 V — 16 V zulässig) 14,4 V
	Maximale Stromaufnahme 10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 53 mm × 159 mm
	Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)	1,3 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

libFLAC

Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007,2008,2009 Josh Coalson
