5DD72555 - Ventilateur BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5DD72555
Usage	Domestique
Utilisation	Élimination des odeurs de cuisine
Alimentation électrique	Secteur, tension conforme à la plaque signalétique (220-240 V / 50 Hz)
Distance d'installation minimale	650 mm entre la table de cuisson et la hotte
Évacuation	Diamètre minimum 120 mm
Commandes	Tactiles (L, T1, T2, T3, T4)
Niveaux de vitesse	3 vitesses + Intensive + mode 24h
Fonction Delay	Arrêt automatique différé après 30 minutes
Mode Auto	Commande automatique via plaque à induction appairée
Éclairage	Lumière LED à intensité maximale
Télécommande	Compatible (activation mode connecté requis)
Multicontrol	Couplage jusqu'à 3 plaques induction + 1 télécommande
Filtres à graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Anti-odeur, remplacement après 5 lavages ou alarme
Alarme saturation	Filtres à graisse (100h) et charbon (200h) avec voyants
Nettoyage extérieur	Chiffon humide et détergent neutre (pas d'alcool ni silicone)
Sécurité	Mise à la terre obligatoire, ne pas utiliser avec des conduits de fumée de combustion

FOIRE AUX QUESTIONS - 5DD72555 BLAUPUNKT

Quelle est la distance minimale entre la table de cuisson et la hotte ?

La distance de sécurité minimale est de 650 mm entre la table de cuisson et la hotte. Vérifiez également les instructions spécifiques de votre table de cuisson.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les 2 mois (ou plus souvent en cas d'utilisation intensive). Ils sont lavables au lave-vaisselle. Utilisez un détergent doux.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé après un maximum de 5 lavages ou lorsque l'alarme de saturation (voyants T2 et T3 clignotants) se déclenche (200 heures de fonctionnement).

Comment réinitialiser l'alarme des filtres ?

Pour réinitialiser l'alarme des filtres, appuyez longuement sur la touche T3 lorsque toutes les charges (moteur et lumières) sont éteintes. Les voyants clignotent 3 fois pour confirmer.

Comment associer la hotte à une plaque à induction ?

Pour associer la hotte à une plaque induction, appuyez longuement sur la touche L lorsque toutes les charges sont éteintes. La procédure dure 2 minutes. Les voyants T1 et T2 clignotent pendant l'appairage.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon actif. Assurez-vous que le filtre est installé et propre pour une efficacité optimale.

Comment activer le mode 24h ?

Le mode 24h s'active en appuyant sur la touche T2 lorsque les lumières sont allumées et le moteur éteint. Il aspire 10 minutes toutes les heures pendant 24 heures.

Que faire si les voyants T2 et T3 clignotent ?

Si les voyants T2 et T3 clignotent alors que la hotte est éteinte, cela indique une alarme de saturation du filtre à charbon actif. Remplacez ou nettoyez le filtre et réinitialisez l'alarme.

La télécommande est-elle fournie avec la hotte ?

Non, la télécommande n'est pas incluse. Elle doit être achetée séparément. Activez d'abord le mode connecté sur la télécommande avant de l'utiliser.

Comment remplacer l'éclairage LED ?

Le remplacement de l'éclairage LED doit être effectué par le service après-vente agréé. Contactez un technicien pour obtenir des pièces de rechange.

MODE D'EMPLOI 5DD72555 BLAUPUNKT

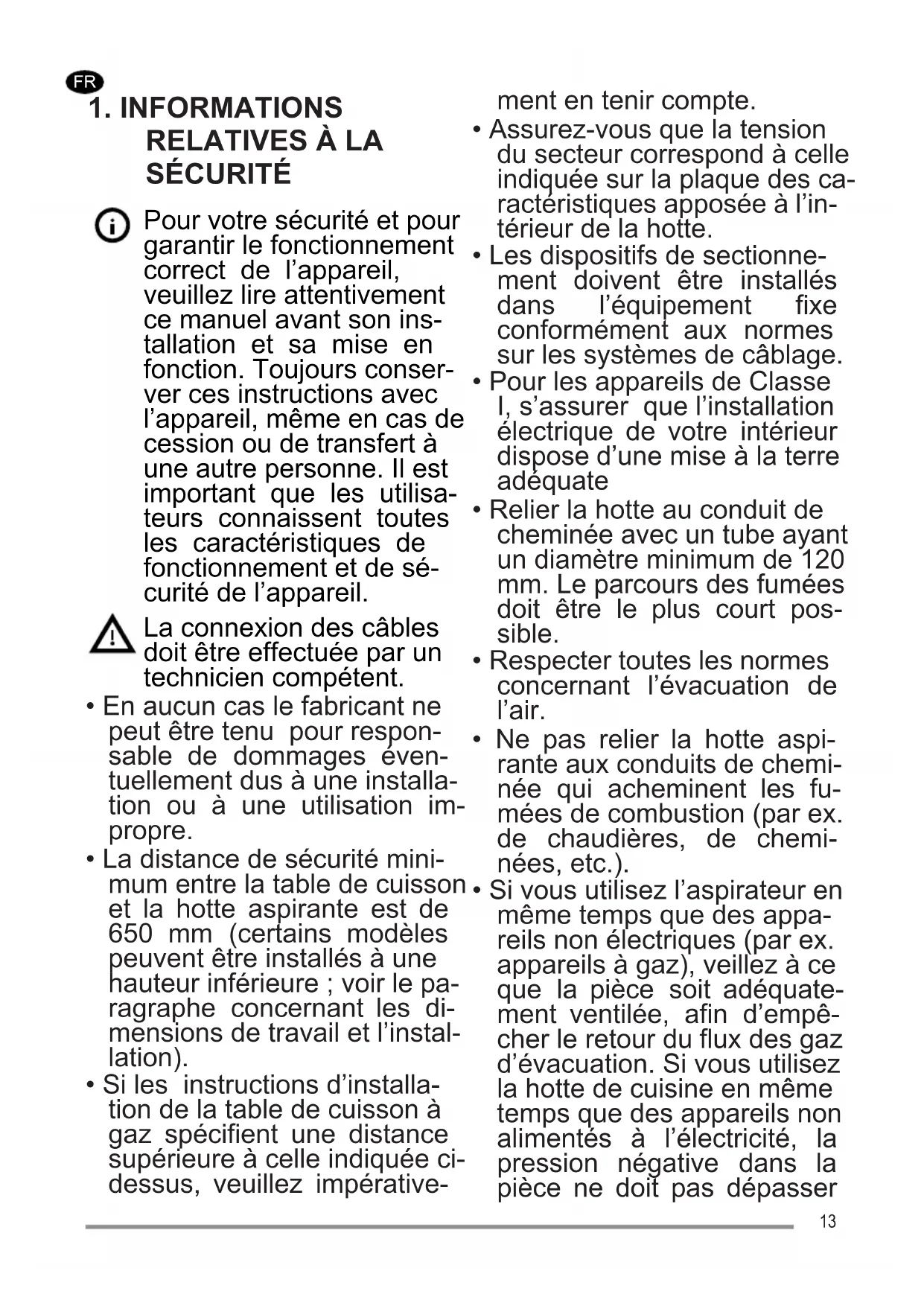

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lore attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, meme en cas de cession ou de transfert a une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des cables doit etre effectuee par un technicien competent.

• Enaucun cas le fabricant ne peut etre tenu pour responsable de dommages eventuellement dus a une installation oua uneutilisation impropre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation de la table de cuisson à gaz spécifique une distance supérieure à celle indiquée cédessus, veuillez impérative

ment en tener compte.

Assurez-vous que la tension du secteur correspond à cette indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
- Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
Pour les appareils de Classel, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate
- Relier la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
- Respecter toutes les normes concernant l'évacuation de l'air.
- Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
- Si vous utilisez l'aspirateur en même temps que des apparreils non électriques (par ex. apparreils à gaz), veillez à ce que la piece soit ajustement ventilée, afin d'empecher le retard du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des apparreils non alimentés à l'électricité, la pression négative dans lapiece ne doit pas dépasser

0,04 mbar, afin d'eviter que les fumées soient réaspirées dans la pierce où se trouve la hotte.

• Ne pas evacuer l'air à travers un conduit utilisé pour la sortie des fumées des apparèils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant ou par un technicien du service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION: avant d'installer la hotte,steroler les films de protection.

Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entrainer des risques de décharges électriques.

• Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacities physiques, sensorielles ou mentalales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins qu'ils ne soient surveillés.
• Surveilles les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et ins

truites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtrres après le délambda indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.
  Veillez à ce que la piece ait une ventilation ajustate lorsque la hotte fonctionne en même temps que des apparreils utilisant du gaz ou d'autres combustibles (non applicable aux apparreils qui évacuent l'air uniquement dans la piece).
  Le symbole le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas etre éliminé comme un déchet menager normal. Cet appeareil doit etre remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appeareil a ete éliminé correctement, vous participerez ainsi a prévenir les conséquences potentiellement negatives pour l'environnement et pour la santé pouvant discover d'une d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce

produit.

Déclaration de Conformité

Le fabricant déclare que cet apparéil disposant de la fonction radio + WiFiest conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de Conformité EU est disponible à l'adresse internet suivante :

https://www.blaupunkt-einbau
geraete.com/fr/detail/
id-5dd-72555.html

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.
5 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a ete conque exclusivement pour un usage domestique dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des buts différents de ceux pour lesquels elle a été concise.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne déborde pas sur les cotsés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

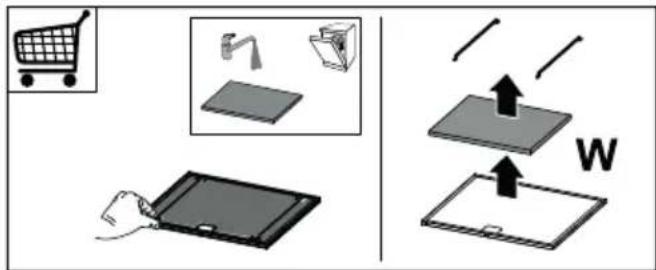

3. NETTOYAGE ET ENTRETIEN

La partie spongieuse du filtré peut être lavée au lave-vaisse au moins tous les 4 mois ou plus fraisment en cas d'utilisation particulièrement intense, en garantissant ainsi le fonctionnement jusqu'à un maximum de 5 lavages avant son remplacement (W).

• Nettoyer les filtres àGRAISSÉ tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Ne pas utiliser d'alcool ni de produits à base de silicone pour nettoyer l'intérieur ou l'extérieur de la hotte d'aspiration.

4.COMMANDES

S1 L T1 T2 T3 T4
Touche	Fonction Voyant lumineux
L	Allume/Éteint les lumières à la luminosité maximale. Si une plaque induction est accouplée à la hotte et que la hotte est étée, les lumières de la hotte s'allument à l'intensité maximale à l'allumage de la plaque induction.	-
	Fonction Delay Active/Désactive la fonction Delay, l'accuté automatique retardé du moteur et du système d'éclairage au bout de 30 minutes. Cette fonction ne peut pas été activée si les fonctions Intensive ou Delay sont activées.	Le voyant de la vitesse selec-tionnée clignote.
	Accouplement MULTICONTROL Pression longue quand toutes les charges sont éteintes (Moteur+Lumière): on lance la méthode d'association de la hotte avec les dispositifs compatibles (plan à induction ou télécommande). Il est possible d'associer jusqu'à 3 plaques induction et une seule télécommande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus. La méthode d'accoulement durable 2 minutes. Si aucun dispositif n'est reconnu dans ce décal, vérifier d'avoir précédemment lancé la méthode des dispositifs à accoupler. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	Voyant T1 et T2 clignotants: procédure d'accoupling en cours. Quand la méthode se ter-miné avec succès, les voyants T1 et T2 s'allument pendant 2 secondes.
T1	Allume/Éteint le moteur à la première vitesse. Fixe
	Pression longue: Active/Désactive l'alarme des Filtres à Charbon Actif. Remarque : réalisier l'opération avec les seules lumières allumées (moteur éteint).	Tous les voyants clignotent 2 fois : alarme activée. Tous les voyants clignotent 1 fois : alarme désactivée.
	Désaccoupling MULTICONTROL Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) : on lance la procédure d'annulation de tous les dispositifs compatibles précédem-ment associés avec fonction Accoupling MULTICONTROL.	Quand la procédure se ter-miné avec succès, les voyants T1 et T2 clignotent 5 fois.
T2	Allume/Éteint le moteur à la deuxième vitesse. Fixe
	Fonction 24h Active/désactive le moteur selon la modalité 24h, une vitesse qui permet une as-piration de 10 minutes toutes les heures, pour un cycle de 24 heures. Remarque : réaliser l'opération avec les seules lumières allumées (moteur éteint). Ne peut être activée si le mode Intensive ou Delay est activé.	Clignotant
T3	Allume/Éteint le moteur à la troisième vitesse. Fixe
	Pression longue: allume le moteur à la vitesse Intensive. Cette vitesse est active 6 minutes. Quand le temps est écoulé, le système re-tourne automatiquement sur la troisième vitesse. Remarque : réaliser l'opération avec les seules lumières allumées (moteur éteint).	Clignotant
	Pression longue quand toutes les charges sont éteintes (Moteur+Lumière) : réalisation de la réinitialisation de l'alarme saturation Filtres.	Tous les voyants clignotent 3 fois.
	Signale l'alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L'alarme se déclenché au bout de 100 heures de travail effectif de la hotte.	Voyants T2 et T3 allumés fixes avec la hotte éteinte.
	Signale l'alarme saturation Filtre anti-odeur au Charbon Actif. L'alarme se dé-clenché au bout de 200 heures de travail effectif de la hotte.	Voyants T2 et T3 clignotants avec la hotte éteinte.
T4	Mode AUTO Active/Désactive le mode de fonctionnement Automatique. Le mode AUTO se désactive à chaque pression d'autres touches. Le mode AUTO s'active en appuyant sur la touche ou à l'allumage de la Plaque Induction Appairée. Le plan à induction peut contrôler la vitesse du moteur de la hotte. Le mode de contrôle de la vitesse dépend de la modalité de programmation du plan raisée par l'utilisateur. Nous renvoyons au manuel du plan à induction. Lorsque le plan à induction est allumé, les lumières de la hotte s'allument selon la même intensité. Lorsque le plan à induction est éteint, l'état des lumières ne change pas.	Fixe : mode AUTO activé. Éteint : mode AUTO temporairement désactivé.

5. TÉLECOMMANDE

• Cet apparéil peut être commandé au moyen d'une télécommande.
• ATTENTION : comme première opération sur la télécommande activer la Modalité Connectée (se référer au manuel du dispositif pour plus de détails).

6. ÉCLAIRAGE

• Pour le remplacement, contacter le service après-venture (« Pour l'achat, s'adresser au Service Avec-Vente »).
