5DD72555 - Fläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DD72555
Användning	Hushåll
Användningsområde	Avlägsna matlagningslukter
Strömförsörjning	Nätspänning enligt typskylten (220-240 V / 50 Hz)
Minsta installationsavstånd	650 mm mellan spishäll och fläkt
Avluftning	Minsta diameter 120 mm
Reglage	Pekskärm (L, T1, T2, T3, T4)
Hastighetsnivåer	3 hastigheter + Intensiv + 24h-läge
Fördröjningsfunktion	Automatisk avstängning efter 30 minuter
Autoläge	Automatisk styrning via ihopkopplad induktionshäll
Belysning	LED-ljus med maximal intensitet
Fjärrkontroll	Kompatibel (aktivering av anslutet läge krävs)
Multikontroll	Koppla upp till 3 induktionshällar + 1 fjärrkontroll
Fettfilter	Metall, diskmaskinsäkra (varannan månad)
Aktivt kolfilter	Luktavlägsnande, byte efter 5 tvättar eller larm
Mättnadslarm	Fettfilter (100h) och kolfilter (200h) med indikatorer
Utvändig rengöring	Fuktig trasa och neutralt rengöringsmedel (ingen alkohol eller silikon)
Säkerhet	Jordning obligatorisk, får ej användas med rökkanaler från förbränning

Vanliga frågor - 5DD72555 BLAUPUNKT

Vilket är det minsta avståndet mellan spishäll och fläkt?

Säkerhetsavståndet är minst 650 mm mellan spishäll och fläkt. Kontrollera även specifika instruktioner för din spishäll.

Hur rengör man fettfiltren?

Metallfettfiltren bör rengöras var 2:a månad (oftare vid intensiv användning). De är diskmaskinsäkra. Använd ett milt rengöringsmedel.

När ska aktivt kolfilter bytas?

Aktivt kolfilter måste bytas efter högst 5 tvättar eller när mättnadslarmet (indikatorer T2 och T3 blinkar) aktiveras (200 drifttimmar).

Hur återställer man filterlarmet?

För att återställa filterlarmet, håll in knappen T3 när alla belastningar (motor och lampor) är avstängda. Indikatorerna blinkar 3 gånger för att bekräfta.

Hur parar man ihop fläkten med en induktionshäll?

För att para ihop fläkten med en induktionshäll, håll in knappen L när alla belastningar är avstängda. Proceduren tar 2 minuter. Indikatorerna T1 och T2 blinkar under ihopparningen.

Kan jag använda fläkten utan yttre avluftning?

Ja, fläkten kan fungera i recirkulationsläge med ett aktivt kolfilter. Se till att filtret är installerat och rent för bästa effektivitet.

Hur aktiverar man 24h-läget?

24h-läget aktiveras genom att trycka på knappen T2 när lamporna är tända och motorn avstängd. Den suger i 10 minuter varje timme under 24 timmar.

Vad gör man om indikatorerna T2 och T3 blinkar?

Om indikatorerna T2 och T3 blinkar när fläkten är avstängd, indikerar det ett mättnadslarm för aktivt kolfilter. Byt eller rengör filtret och återställ larmet.

Ingår fjärrkontrollen med fläkten?

Nej, fjärrkontrollen ingår inte. Den måste köpas separat. Aktivera först anslutet läge på fjärrkontrollen innan du använder den.

Hur byter man LED-belysningen?

Byte av LED-belysning måste utföras av auktoriserad service. Kontakta en tekniker för reservdelar.

BRUKSANVISNING 5DD72555 BLAUPUNKT

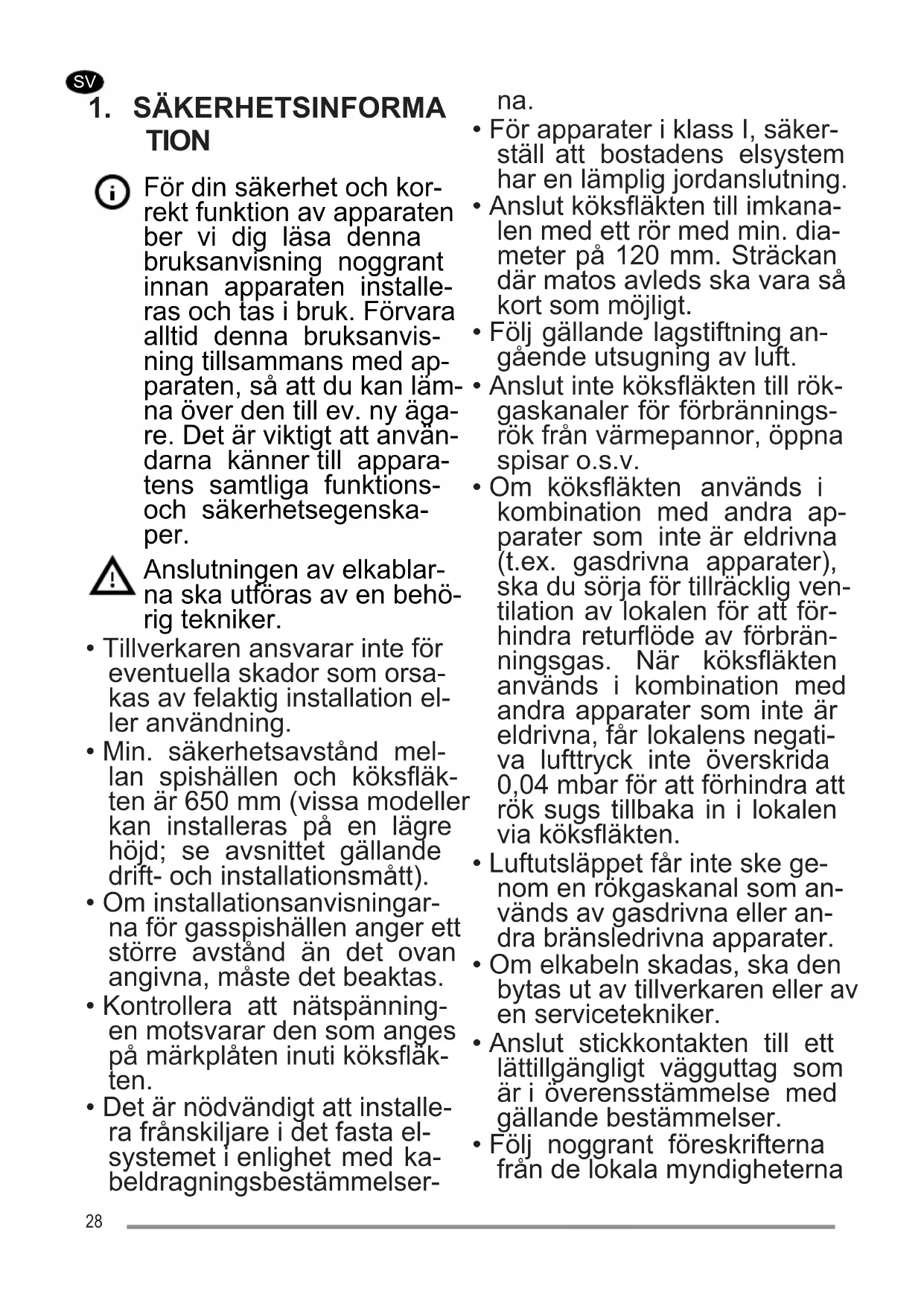

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning. Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.

na.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rök- eller gaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. Följ noggrant föreskrifterna från de lokala myndigheterna

när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

• Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.
• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.
• Håll barn under uppsikt så att de inte leker med apparaten.

Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen – på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

raten.

Förklaring om överensstämmelse

Tillverkaren förklarar att denna apparat med radio- och WIFI-funktion överensstämmer med direktivet 2014/53/EG.

Den fullständiga texten för EG-förklaring om överensstämmelse finns på följande Internet-adress:

Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket. - Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast vidrör kastrullens botten och inte slickar utmed dess sidor.

• Fritösen ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

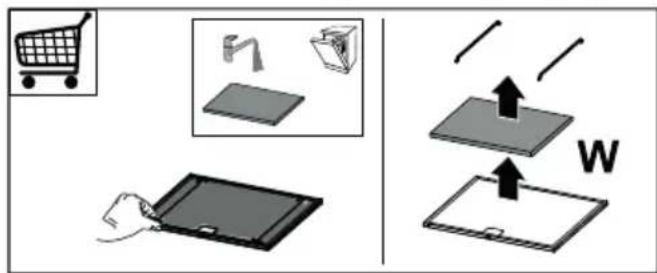

3. RENGÖRING OCH UNDERHÅLL

• Filtrets svampiga del kan diskas i diskmaskin minst var 4:e månad eller oftare, vid en särskilt intensiv användning, för att garantera funktionen upp till max 5 tvättningar före byte (W).

• Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

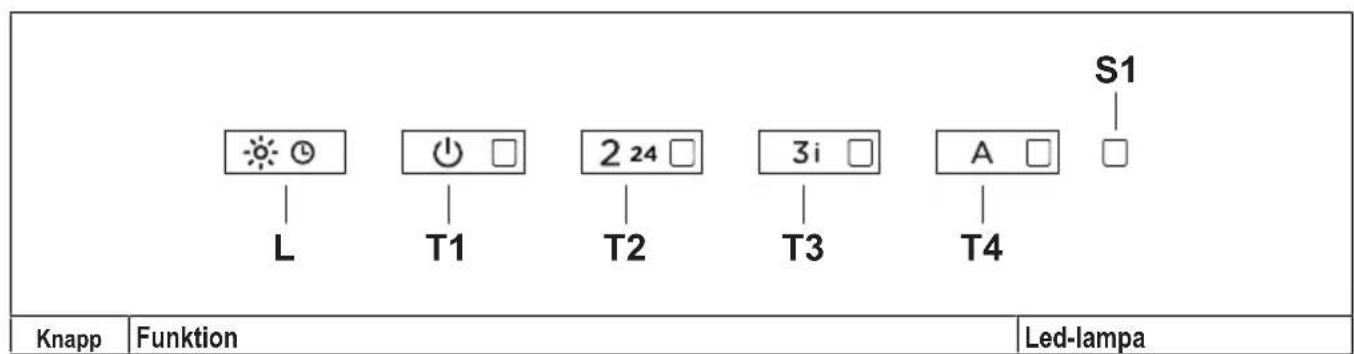

4. MANÖVERDON

L	Slår på/av lampornas maxima ljusstyryka. Om en induktionshäll ar sommankopplad med fläkten, om fläkten ar avständ, tänds fläktens lampor med maximal ljusstyryka vid pâslagning av induktionshällen.	-
	Fördröjd Funktion Aktiverar/Inaktiverar Funktionen Fördröjd, fördröjd avständning av motom och beysningen after 30 minutes. Den kan inte aktiveras om Funktionerna Intensiv eller Fördröjd ar aktiverade.	Led-lampan for valid hastigkeit blinkar.
	MULTICONTROL koppling Långt tryck;narr alla belastninger ar avständga (Motor+Ljus): proceduren for koppling mellan fläkten och kompatibla element aktiveras (induk-tionshäll er fjärkrontroll). Man kan sommankoppla upp till 3 induktionshäller och endast en fjärkrontroll. Vi hövisar till manualen für de olica encheterna für procedurerna som behöver utföras på dessa. Sammankopplingsproceduren vara 2 minuier. Om ingen entehet identiereras inomenna tiden, kontrolera att du forst har aktiveras proceduren på encheterma somka sammankopplas. Det kan hända att de maximala antelet kopplingsbara en-heter har uppnàttis.	Led-lamporna T1 och T2 blin-kande: sommankopplingsprocedur págár. Vid procedurens framgånsri-ka fullbordende tänds led-lamporna T1 och T2 i 2 sek-under.
T1	Slår på/av motom vid Första hastigheten. Fast
	Långt tryck: Aktiverar/Inaktiverar larmet for Filtrén med Aktivt Kol. Obs: utfor inte proceduren med endast lamporna tända (avständg motor).	Alla led-lampor blinkar 2 gänger: larm aktiverat. Alla led-lampor blinkar 1 gäng: larm inaktiverat.
	Bortkoppling MULTICONTROL Långt tryck;narr alla belastninger ar avständga (Motor+Ljus): procedur für annullering av alla kompatibla encheter som tidigare kopplats sam-man med Sammankopplingsfunktionen MULTICONTROL.	Vid procedurensframgånsri-ka fullbordende blinkar led-lamporna T1 och T2 5 gäng-er.
T2	Slår på och av motom vid den andra hastigheten. Fast
	Funktion 24h Aktiverar/Inaktiverar motom i lage 24h, en hastighet som tillater en uppsugning på 10 minuter per timme, für en cykel på 24 timmar. Obs: utfor inte proceduren med endast lamporna tända (avständg motor). Den kan inte aktiveras med lage Intensiv er Fördröjd.	Blinkande
T3	Slår på och av motom vid den tredje hastigheten. Fast
	Långt tryck: slår på motom vid Intensiv hastighet. Denna hastighet ar tidsinstäldd på 6 minutes. När tiden går ut,:gå systemet automatiskt tillbaka till den tredje hastigheten. Obs: utfor inte proceduren med endast lamporna tända (avständg motor).	Blinkande
	Långt tryck;narr alla belastninger ar avständga (Motor+Ljus): man utfor reset av larmet for mättadte Filter.	Alla led-lampor blinkar 3 gänger.
	Anger larnet for mättnad av Fetffiltren i metall och behovet att tvätt de Larnet sätts igäng after fläktens effektiva 100 driftstimmar.	led-lamporna T2 och T3 tän-da med fast ljus och avständg fläkt.
	Anger larn for mättnad av Lukftfretmed Aktivt Kol. Larnet sätts igäng after fläktens effektiva 200 driftstimmar.	Led-lamporna T2 och T3 blin-kar med avständg fläkt.
T4	AUTOMATISK längeAktivera/Inaktivera det Automatiska Funktionsläget.Vid varje tryck på den övriga knapparna inaktiveras det AUTOMATISKA laget.	Fast:AUTOMATISKT länge aktiv-rat.Slåckt:AUTOMATISKT länge tillfälligtinaktiverat.
	Det AUTOMATISKA laget aktiveras med intryckning av knappen eller vid pâslag-ning av Sammankopplad Induktionshäll.
	Induktionshällen kan styra fläktmotons hastighet. Laget med vilket hastigheten styrs, beror på laget med vilket användaren ställer in hällen. Vi*hàvisar till manu-alen for spishällen.
	När induktionshällen slås på, tänds fläktens lampor med maximal intensitet. När induktionshällen slås av modifierasinte lampornas tillständ.

5. FJÄRRKONTROLL

Denna apparat kan styras med en fjärrkontroll. - OBSERVERA: aktivera först och främst läget Ansluten på fjärrkontrollen (se enhetens manual för ytterligare detaljer).

6. BELYSNING

• Kontakta servicecenter för byte ("Kontakta en auktoriserad serviceverkstad för köp").
