Tipo de producto	Campana extractora
Marca	Blaupunkt
Modelo	5DD72555
Uso	Doméstico
Utilización	Eliminación de olores de cocina
Alimentación eléctrica	Red, tensión según placa de características (220-240 V / 50 Hz)
Distancia mínima de instalación	650 mm entre la placa de cocción y la campana
Evacuación	Diámetro mínimo 120 mm
Controles	Táctiles (L, T1, T2, T3, T4)
Niveles de velocidad	3 velocidades + Intensiva + modo 24h
Función Delay	Apagado automático diferido después de 30 minutos
Modo Auto	Control automático mediante placa de inducción emparejada
Iluminación	Luz LED de máxima intensidad
Mando a distancia	Compatible (se requiere activación del modo conectado)
Multicontrol	Acoplamiento hasta 3 placas de inducción + 1 mando a distancia
Filtros de grasa	Metálicos, lavables en lavavajillas (cada 2 meses)
Filtro de carbón activo	Antiolor, reemplazo después de 5 lavados o alarma
Alarma de saturación	Filtros de grasa (100h) y carbón (200h) con indicadores
Limpieza exterior	Paño húmedo y detergente neutro (sin alcohol ni silicona)
Seguridad	Toma de tierra obligatoria, no utilizar con conductos de humo de combustión

Preguntas frecuentes - 5DD72555 BLAUPUNKT

¿Cuál es la distancia mínima entre la placa de cocción y la campana?

La distancia de seguridad mínima es de 650 mm entre la placa de cocción y la campana. Verifique también las instrucciones específicas de su placa de cocción.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa metálicos deben limpiarse cada 2 meses (o más a menudo en caso de uso intensivo). Son lavables en lavavajillas. Utilice un detergente suave.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse después de un máximo de 5 lavados o cuando se active la alarma de saturación (indicadores T2 y T3 parpadeantes) (200 horas de funcionamiento).

¿Cómo restablecer la alarma de los filtros?

Para restablecer la alarma de los filtros, mantenga pulsada la tecla T3 cuando todas las cargas (motor y luces) estén apagadas. Los indicadores parpadean 3 veces para confirmar.

¿Cómo emparejar la campana con una placa de inducción?

Para emparejar la campana con una placa de inducción, mantenga pulsada la tecla L cuando todas las cargas estén apagadas. El procedimiento dura 2 minutos. Los indicadores T1 y T2 parpadean durante el emparejamiento.

¿Puedo usar la campana sin evacuación exterior?

Sí, la campana puede funcionar en modo recirculación con un filtro de carbón activo. Asegúrese de que el filtro esté instalado y limpio para una eficacia óptima.

¿Cómo activar el modo 24h?

El modo 24h se activa pulsando la tecla T2 cuando las luces están encendidas y el motor apagado. Aspira 10 minutos cada hora durante 24 horas.

¿Qué hacer si los indicadores T2 y T3 parpadean?

Si los indicadores T2 y T3 parpadean mientras la campana está apagada, indica una alarma de saturación del filtro de carbón activo. Reemplace o limpie el filtro y restablezca la alarma.

¿Se incluye el mando a distancia con la campana?

No, el mando a distancia no está incluido. Debe comprarse por separado. Active primero el modo conectado en el mando a distancia antes de usarlo.

¿Cómo reemplazar la iluminación LED?

El reemplazo de la iluminación LED debe ser realizado por el servicio posventa autorizado. Contacte a un técnico para obtener piezas de repuesto.

MANUAL DE USUARIO 5DD72555 BLAUPUNKT

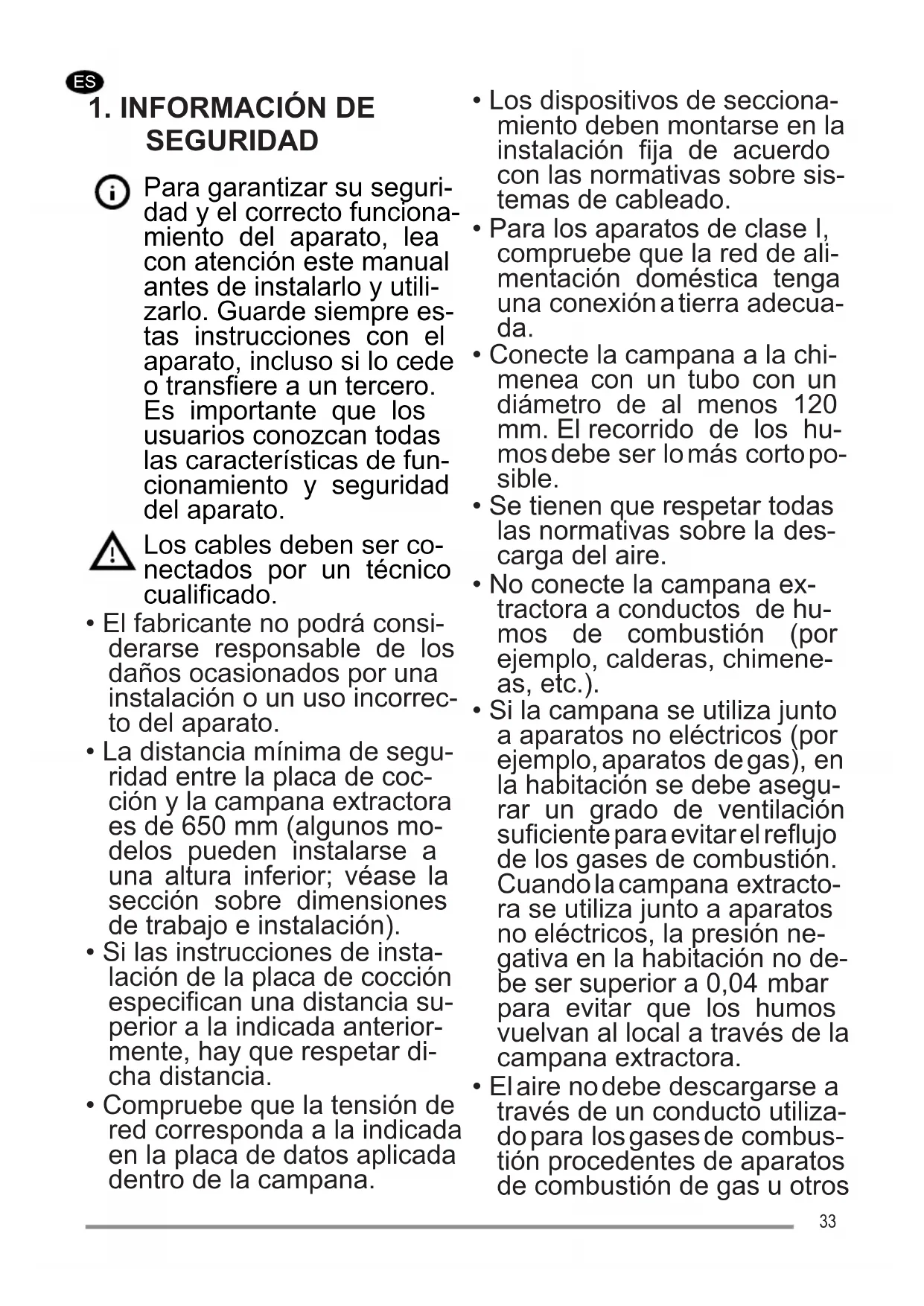

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no se hace responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada bajo el centro de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evacuar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para extraer humos de aparatos de combustión de gas u otros combustibles.

combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas sociales y de seguridad que se deben tener para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

• Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podrá producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o

con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

Vigile siempre a los niños para asegurarse de que no jueguen con el aparato. - El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros antes del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se usa simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o

en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurar de que este producto se describe correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

Declaración de conformidad

El fabricante declara que este aparato con funcionalidad radio ^+ WIFI cumple con la directiva 2014/53/EU.

El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet:

https://www.blaupunkt-einbau geraete.com/es/detail/ id-5dd-72555.html

Bandas de Frequencia	Potencia maximala transmitida
2,4 GHz 100 mW max.
5 GHz 100 mW max.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo de la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados. Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

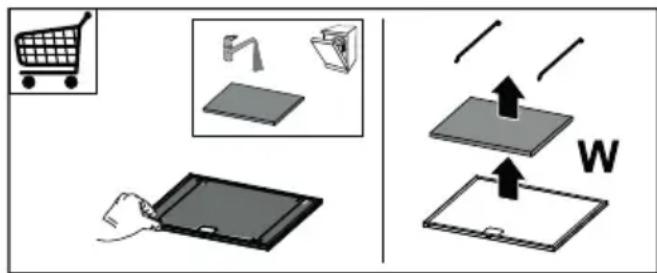

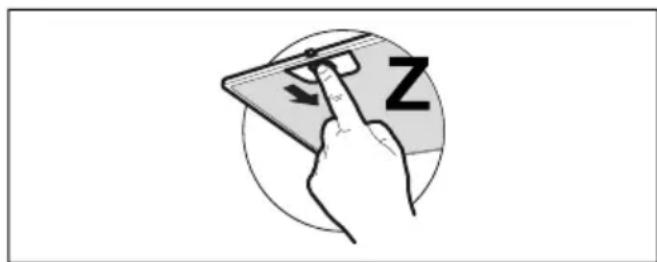

3. LIMPIEZA Y MANTENIMIENTO

• La parte esponjosa del filtro se puede lavar también en el lavavajillas, y necesita ser lavada cada 4 meses de uso aproximadamente, o con mayor frecuencia en caso de uso particularmente intenso, garantizando su funcionamiento hasta un máximo de 5 lavados antes de la sustitución (W).

• Los filtros de grasas deben limpiarse cada 2 meses de funcionamiento, o con mayor frecuencia en caso de uso muy intensivo, y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Evite utilizar alcohol o productos a base de silicona para limpiar el interior y el exterior de la campana extractora.

4. MANDOS

Tecla	Función Led
L	Enciende/Apaga las luces a la(Maxima)luminosidad.Si está presente unapelladofinducción emparejada conla campana, cuandola campana estáapagada, en cuando seenciendelapelladofinducción, las luces de la campana seencienden alintensidadmaxima.	-
	Función DelayActiva/Desactiva lafunciónDelay, elapagadoautomáticoretardado delmotor y delsystema de iluminacióndespuésde30minutos.No se pueade activar cuandoestánactivadaslasfunecionesIntensiva oDelay.	Parpadea elledelalveloci-dad seleccionada.
	Emparejamento MULTICONTROLPresiónlargucuantocotidallas carrgasestánapagadas(Motor+Luz):se pone en marcha elprocedimientodeasociaciónde la campanay losdispositivoscompatibles(plantadeindulcióno telemando).Se pueden emparejarhaasta3placasdeindulcióny unúncido mandoa distancia.Consultar elmanualdelosdispositivospara las operacionesque debenlllevarseacabo enéstos.Elprocedimientodeemparejamente tarda2minutos.Cuando eneste intervalo de tiempo no se reconozcaingulardispositivo,esprecisocomprobarsi seha ac-tivadoanteriormenteleprocedimientodelosdispositivosaparmejar.Puede serque sehayalcanzadoellimite maximo dellosdispositivosemparejables.	LedT1yT2intermitentes:procedimientodeempareja-miento encurso.Unavezfinalizado correcta-menteleprocedimiento,lesledesT1yT2seenciend por2segundos.
T1	Enciende/apagaelmotora laprimeravelocidad.Fijo
	Presiónlarga:Activa/Desactiva laalarma de losFiltrosde CarbónActivo.Nota:efectuarlaproducciónunicamentewhenlas lucesteanencendidas(motorapagado).	Todolesledesparpadean2veces:alarmaactivada.Todoslesledesparpadean1vez:alarmedesactivada.
	Desparejamento MULTICONTROLPresiónlargucuantocotidallas carrgasestánapagadas(Motor+Luz):se pone en marcha elprocedimientodecancelaciónde todoslosdispositivocompatiblenvieniente asociadosconfunciOnEmparejamentoMULTICON-TROL.	Una vez finalizado correcta-menteleprocedimiento,losledesT1yT2parpadean5veces.
T2	Enciende/apagaelmotora lasegundavelocidad.Fijo
	Función24hActiva/Desactivalemotor enla modalidad24h,unavelocidadquepermiteaunaspiraciónde10minutocada hora,paraun ciclode24horas.Nota:efectuarlaproducciónunicamentewhenlas luceestánencendidas(motorapagado).No sepeudeactivarwhenestánactivadoslosmosodIntensivo oDelay.	Intermitente
T3	Enciende/apaga el motor a la tercera velocidad. Fijo
	Presión larga: enciende el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6关键时刻. Terminado el tiempo, el sistemas regresa automatistically a la tercera velocidad. Nota: efectuar la operación únicamente cuando las luces están encendidas (motor apagado).	Intermitente
	Presión larga cuando todas las cargas están apagadas (Motor+Luz): se ejecta el reset de la alarma saturación Filtros.	Todo los ledes parpadean 3 veces.
	Indica laalarma de saturación filtros de grasa metálicos y la necessities de la varlos. Laalarma se activa afterwards de 100 horas de trabajo efectivo de la campana.	Led T2 y T3 encendidos fjitos con la campana apagada.
	Señala laalarma de saturación del filtro antiolores de carbón activo. La alarma se activa afterwards de 200 horas de trabajo efectivo de la campana.	Led T2 y T3 intermitentes con la campana apagada.
T4	Modo AUTO Activa/desactiva el modo de configuracion Automática. Cada vez que se presionan otheras teclas el modo AUTO se desactiva. El modo AUTO se activa pulsando la tecla o tras encender la Placa de induction emparejada. La placac de induccion可以选择 controlar la velocidad del motor de la campana. El modo en que se controlla la velocidad depende de la modalidad en que el usuario configura la placac. Se envia al manual de la placac. Cuando se enciende la placac de induccion las laces de la campana se encienden a la的最大inta intensidad. Cuando se apaga la placac de induccion no se modifica el estado de las laces.	Fijo: modo AUTO activado. Apagado: modo Auto desactivado temporalmente.

5. MANDO A DISTANCIA

• Este aparato se puede controlar mediante un mando a distancia.
• ATENCIÓN: como primera operación en el telemando, active la Modalidad Conectada (consulte el manual del dispositivo para mayores detalles).

6. ILUMINACIÓN

• Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
