5DD72555 - Ventilatore BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DD72555
Utilizzo	Domestico
Utilizzazione	Eliminazione degli odori di cucina
Alimentazione elettrica	Rete, tensione conforme alla targhetta (220-240 V / 50 Hz)
Distanza minima di installazione	650 mm tra il piano cottura e la cappa
Evacuazione	Diametro minimo 120 mm
Comandi	Tattili (L, T1, T2, T3, T4)
Livelli di velocità	3 velocità + Intensiva + Modalità 24h
Funzione Delay	Spegnimento automatico ritardato dopo 30 minuti
Modalità Auto	Comando automatico tramite piano a induzione accoppiato
Illuminazione	Luce LED a intensità massima
Telecomando	Compatibile (attivazione modalità connessa richiesta)
Multicontrol	Accoppiamento fino a 3 piani a induzione + 1 telecomando
Filtri antigrasso	Metallici, lavabili in lavastoviglie (ogni 2 mesi)
Filtro a carboni attivi	Anti-odore, sostituzione dopo 5 lavaggi o allarme
Allarme saturazione	Filtri antigrasso (100h) e carboni (200h) con spie
Pulizia esterna	Panno umido e detergente neutro (no alcol né silicone)
Sicurezza	Messa a terra obbligatoria, non utilizzare con condotti di fumo di combustione

Domande frequenti - 5DD72555 BLAUPUNKT

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza di sicurezza minima è di 650 mm tra il piano cottura e la cappa. Verificare anche le istruzioni specifiche del proprio piano cottura.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Sono lavabili in lavastoviglie. Utilizzare un detergente delicato.

Quando sostituire il filtro a carboni attivi?

Il filtro a carboni attivi deve essere sostituito dopo un massimo di 5 lavaggi o quando scatta l'allarme di saturazione (spie T2 e T3 lampeggianti) (200 ore di funzionamento).

Come resettare l'allarme dei filtri?

Per resettare l'allarme dei filtri, premere a lungo il tasto T3 quando tutti i carichi (motore e luci) sono spenti. Le spie lampeggiano 3 volte per confermare.

Come associare la cappa a un piano a induzione?

Per associare la cappa a un piano a induzione, premere a lungo il tasto L quando tutti i carichi sono spenti. La procedura dura 2 minuti. Le spie T1 e T2 lampeggiano durante l'abbinamento.

Posso usare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in modalità ricircolo con un filtro a carboni attivi. Assicurarsi che il filtro sia installato e pulito per un'efficacia ottimale.

Come attivare la modalità 24h?

La modalità 24h si attiva premendo il tasto T2 quando le luci sono accese e il motore spento. Aspira per 10 minuti ogni ora per 24 ore.

Cosa fare se le spie T2 e T3 lampeggiano?

Se le spie T2 e T3 lampeggiano mentre la cappa è spenta, indica un allarme di saturazione del filtro a carboni attivi. Sostituire o pulire il filtro e resettare l'allarme.

Il telecomando è fornito con la cappa?

No, il telecomando non è incluso. Deve essere acquistato separatamente. Attivare prima la modalità connessa sul telecomando prima di utilizzarlo.

Come sostituire l'illuminazione LED?

La sostituzione dell'illuminazione LED deve essere effettuata dal servizio post-vendita autorizzato. Contattare un tecnico per ottenere ricambi.

MANUALE UTENTE 5DD72555 BLAUPUNKT

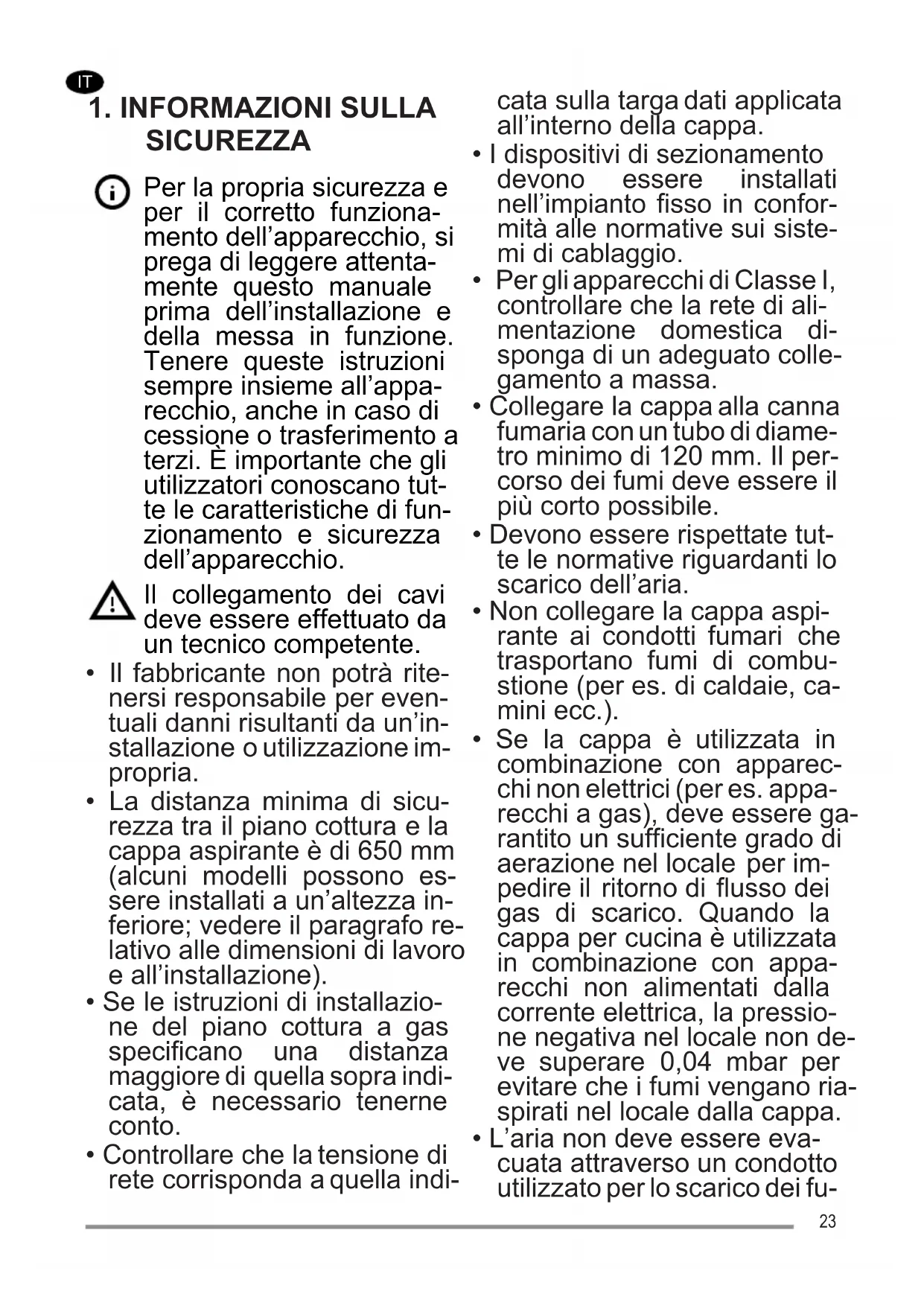

1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indi

cata sulla targa dati applicata all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa. L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fu

mi da apparecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi, è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa. AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche. Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento...).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché siano sorvegliati e istruiti sull'uso sicuro dell'apparecchio e sui pericoli che comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

sufficienti, perché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale). Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale). Il simbolo sul prodotto o sulla sua confezione indica che il

Il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

Il fabbricante dichiara che questo apparecchio con funzionalità radio + WIFI è conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet:

https://www.blaupunkt-einbau geraete.com/it/detail/ id-5dd-72555.html

Bande di frequenza	Massima potenza trasmessa
2,4 GHz 100 mW max.
5 GHz 100 mW max.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

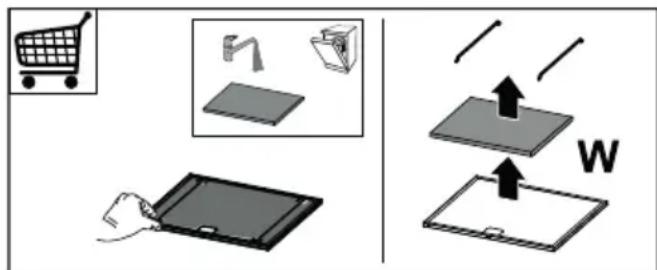

3. PULIZIA E MANUTENZIONE

• La parte spugnosa può essere lavata in lavastoviglie almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso, garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione (W).

• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcolici o siliconici.

4. COMANDI

Tasto	Funzione Led
L	Accende/Spegne le lui alla massima luminosità.Se è presente un piano induzione accopiato alla cappa, se la cappa è spenta, appena si accende il piano induzione, le lui della cappa vengono accese alla massima intensità.	-
	Funzione Delay Attiva/Disattiva la funzione Delay, lo spegnimento automatico ridardato del motore e dell'impianto d'illuminazione dopo 30 minuti.Non è attivabile se attive la funzioni Intensiva o Delay.	Lampeggia il led della velocità selezionata.
	Accoppiamento MULTICONTROL Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di associazione della cappa a dispositivi compatibili (piano induzione o telecomando). Si possono associare fino a 3 piani induzione ed un solo telecomando. Si rimanda al manuale dei dispositivi per le operazioni che oc-corre eseguire su questi.La procedura di accoppiamento dura 2 minuti. Se entro quello tempo non viene riconosciutto nessun dispositivo verificare di aver avviato precedentamente la pro-cedura dei dispositivi da accoppiare. E'possible sia stato raggiunto il limite mas-simo di dispositivi associabili.	Led T1 e T2 lampeggiati: procedura di accoppiamento in corso.Al completamento con suc-cesso della procedura i led T1 e T2 vengono accesi per 2 secondi.
T1	Accende/Spegne il motore alla prima velocità. Fisso
	Pressione lunga: Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.Nota:effettuare l'operazione con le sole lui accese (motore spento).	Tutti i led lampeggiano 2 vol-te:allarme attenuato.Tutti i led lampeggiano 1 vol-ta:allarme disattivato.
	Disaccoppiamento MULTICONTROL Pressione lunga quando tutti i carichi sono spenti (Motore+Luce):si avvia la procedura di cancellazione di tutti i dispositivi compatibili precedente-mente associati con funzione Accoppiamento MULTICONTROL.	Al completeness con suc-cesso della procedura i led T1 e T2 lampeggiano per 5 volte.
T2	Accende/Spegni il motore alla seconda velocità. Fisso
	Funzione 24h Attiva/Disattiva il motore alla modalità 24h, una velocità che consente un'aspira-zione di 10 minuti agli, per un ciclo di 24 ore.Notaf:effettuare l'operazione con le sole lui accese (motore spento).Non è attivabile se attive la modalità Intensiva o Delay.	Lampeggiante
T3	Accende/Spegne il motore alla terza velocità. Fisso
	Pressione lunga: accende il motore alla velocità Intensiva. Questa velocità è temporizzata a 6 minuti. Terminato il tempo, ilsystema ritorna automaticamente alla terza velocità. Nota:effettuare l'operazione con le sole luci accese (motore spento).	Lampeggiante
	Pressione lunga quando tutti i carichi sono spenti (Motore+Luce): si effettua il reset dell'allarme saturazione Filtria.	Tutti i led lampeggiano 3 vol- te.
	Segnala l'allarme saturazione Filtri Antigrasso Metallici e la necessità di la-vari. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.	Led T2 e T3 accesi fissi a cappa spenta.
	Segnala l'allarme saturazione Filtrio Antiodore al Carbone Attivo. L'allarm entra in funzione dopo 200 ore di lavoro effettivo della cappa.	Led T2 e T3 lampeggianti a cappa spenta.
T4	Modalità AUTO Attiva/Disattiva la modalità di funzionamento Automatico. Ad agli pressione di altri tasti la modalità AUTO si disattiva. La modalità AUTO si attiva con la pressione del tasto oppure all'accensione del Piano Induzione Accoppiato. Il piano induzione più controllare la velocità del motore della cappa. Il modo in cui viene controllata la velocità dipende alla modalità in cui l'utente imposta il piano. Si rimanda al manuale del piano. Quando viene accesso il piano induzione le luci della cappa vengono accese alla massima intensità. Quando viene spento il piano induzione lo stato delle luci non viene modificato.	Fisso: modalità AUTO attenuata. Spento: modalità AUTO disattivata temporanamente.

5. TELECOMANDO

• Questo apparecchio può essere comandato per mezzo di un telecomando.
• ATTENZIONE: come prima operazione sul telecomando attivare la Modalità Connessa (riferirsi al manuale del dispositivo per maggiori dettagli).

6. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
