5DD72555 - Ventilator BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5DD72555
Verwendung	Haushalt
Nutzung	Beseitigung von Küchengerüchen
Stromversorgung	Netz, Spannung gemäß Typenschild (220-240 V / 50 Hz)
Mindestinstallationsabstand	650 mm zwischen Kochfeld und Dunstabzugshaube
Abluft	Mindestdurchmesser 120 mm
Bedienelemente	Berührungstasten (L, T1, T2, T3, T4)
Geschwindigkeitsstufen	3 Stufen + Intensiv + 24h-Modus
Verzögerungsfunktion	Automatische Abschaltung nach 30 Minuten
Automatikmodus	Automatische Steuerung über gekoppeltes Induktionskochfeld
Beleuchtung	LED-Licht mit maximaler Helligkeit
Fernbedienung	Kompatibel (Aktivierung des verbundenen Modus erforderlich)
Multicontrol	Kopplung von bis zu 3 Induktionskochfeldern + 1 Fernbedienung
Fettfilter	Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Geruchsneutralisierend, Austausch nach 5 Reinigungen oder Alarm
Sättigungsalarm	Fettfilter (100h) und Aktivkohlefilter (200h) mit Anzeigen
Außenreinigung	Feuchtes Tuch und neutrales Reinigungsmittel (kein Alkohol oder Silikon)
Sicherheit	Erdung erforderlich, nicht mit Abzügen von Verbrennungsrauch verwenden

Häufig gestellte Fragen - 5DD72555 BLAUPUNKT

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestsicherheitsabstand beträgt 650 mm zwischen Kochfeld und Dunstabzugshaube. Überprüfen Sie auch die spezifischen Anweisungen Ihres Kochfelds.

Wie reinige ich die Fettfilter?

Die metallischen Fettfilter sollten alle 2 Monate (bei intensiver Nutzung öfter) gereinigt werden. Sie sind spülmaschinenfest. Verwenden Sie ein mildes Reinigungsmittel.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss nach maximal 5 Reinigungen oder wenn der Sättigungsalarm (Lampen T2 und T3 blinken) auslöst (200 Betriebsstunden) ausgetauscht werden.

Wie setze ich den Filteralarm zurück?

Um den Filteralarm zurückzusetzen, drücken Sie lange die Taste T3, wenn alle Verbraucher (Motor und Lichter) ausgeschaltet sind. Die Anzeigen blinken 3 Mal zur Bestätigung.

Wie koppele ich die Dunstabzugshaube mit einem Induktionskochfeld?

Um die Dunstabzugshaube mit einem Induktionskochfeld zu koppeln, drücken Sie lange die Taste L, wenn alle Verbraucher ausgeschaltet sind. Der Vorgang dauert 2 Minuten. Die Anzeigen T1 und T2 blinken während der Kopplung.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb mit einem Aktivkohlefilter arbeiten. Stellen Sie sicher, dass der Filter installiert und sauber ist, um eine optimale Effizienz zu gewährleisten.

Wie aktiviere ich den 24h-Modus?

Der 24h-Modus wird aktiviert, indem Sie die Taste T2 drücken, wenn die Lichter eingeschaltet und der Motor ausgeschaltet sind. Er saugt 24 Stunden lang jede Stunde 10 Minuten lang.

Was tun, wenn die Anzeigen T2 und T3 blinken?

Wenn die Anzeigen T2 und T3 blinken, während die Dunstabzugshaube ausgeschaltet ist, zeigt dies einen Sättigungsalarm des Aktivkohlefilters an. Ersetzen oder reinigen Sie den Filter und setzen Sie den Alarm zurück.

Wird die Fernbedienung mit der Dunstabzugshaube mitgeliefert?

Nein, die Fernbedienung ist nicht im Lieferumfang enthalten. Sie muss separat erworben werden. Aktivieren Sie zunächst den verbundenen Modus auf der Fernbedienung, bevor Sie sie verwenden.

Wie ersetze ich die LED-Beleuchtung?

Der Austausch der LED-Beleuchtung muss durch den autorisierten Kundendienst erfolgen. Wenden Sie sich an einen Techniker, um Ersatzteile zu erhalten.

BEDIENUNGSANLEITUNG 5DD72555 BLAUPUNKT

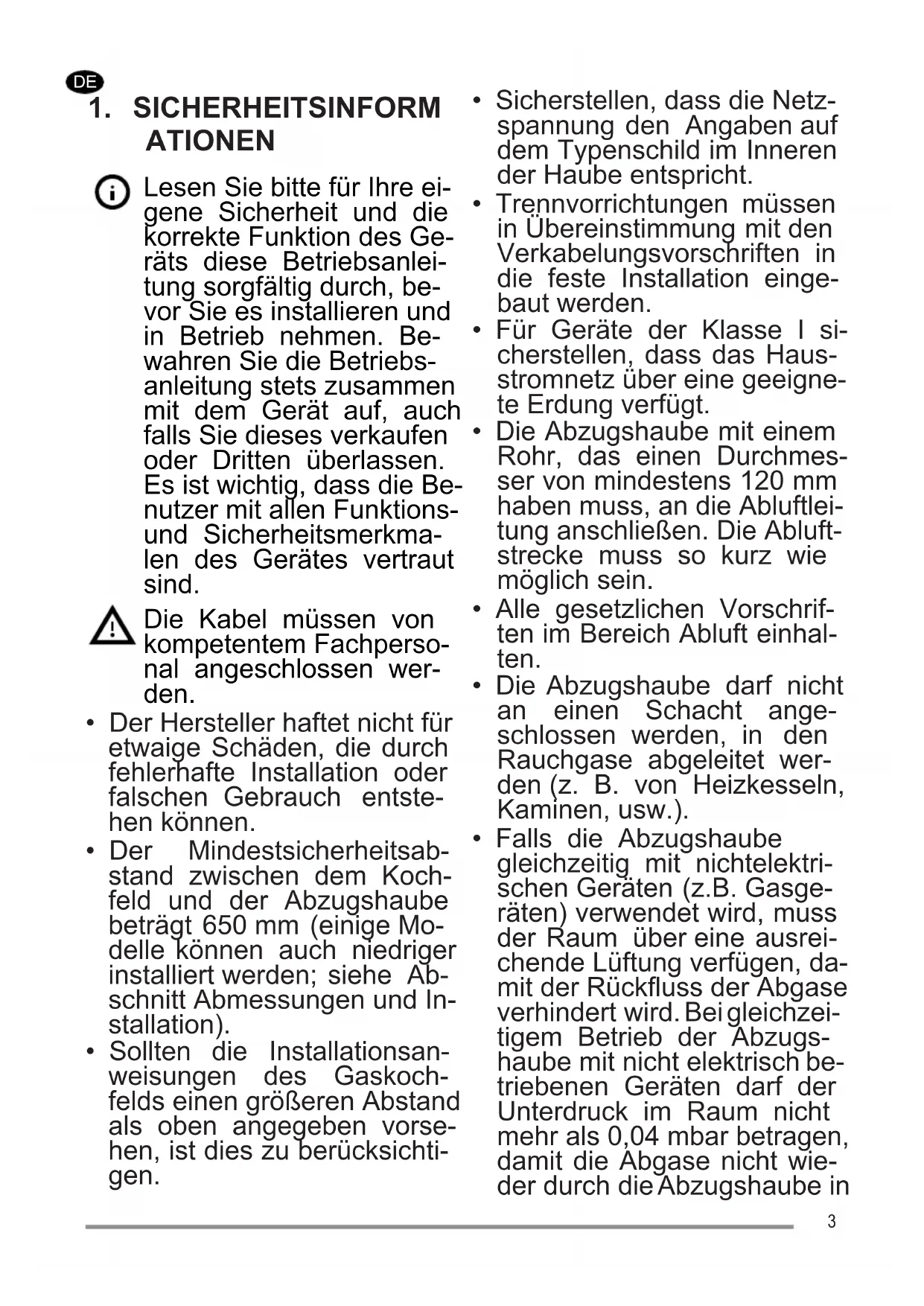

1. SICHERHEITSINFORMATIONEN

i Lesen Sieitte fur ihre eigene Sicherheit und die korrekte Funktion des Gerats these Betriebsanleitung sorgfaltig durch, bevor Sie es installieren und in Betrieb behmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerat auf, auch falls Sie these verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktionund Sicherheitsmerkmailen des Gerates vertraut sind.

Die Kabel mussen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestdicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650~mm (eineige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Innerer der Haube entspricht.

• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I si-cherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
  Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlüssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Beileichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die Abzugshaube in

den Raum gesogen werden.

Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.
- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.
- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

Nur fur die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlagen bestehen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.
- Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerats unterwiesen wurden und die daraus resultieren den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführrt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät speilen.
• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile konnen während der Verwendung der Kochgeräte sehr heißt werden.

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben

werden, muss der Raum über eine ausreichende Luftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss viel mehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführrt werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragdt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling diesen Produktes wenden Sie sichitte an die Gemeinde, den örtlichen Abfallentsorgungs-dienst oder den Handler, bei dem Sie das Gerät gekauft haben.

Konformitätserklarung

Der Hersteller erklärt, dass die geser Gerät mit Funksteuerung + WLAN - Funktion die Anforderungen der Richtlinie 2014/53/EU erhalten.

Der vollständige Text der EU-Konformitätsserklarung ist auf der folgenden Internetseite einsehbar:

https://www.blaupunkt-einbau
geraete.com/de/detail/
id-5dd-72555.html

Frequenz-bereiche	Maximal gesende-te Leistung
2,4 GHz	Max. 100 mW
5 GHz	Max. 100 mW

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Kuchendunste zu beseitigen.
Die Haube niemals fur andere Zwecke verwenden, als die fur welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzzen.
Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl könnte sich entzufen.

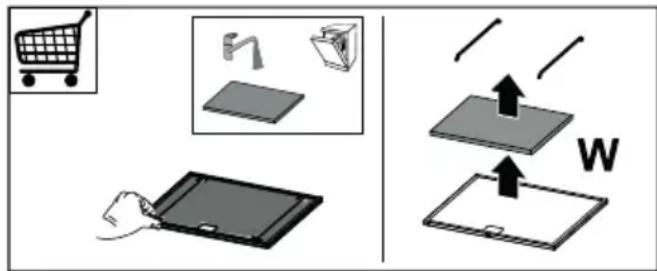

3. REINIGUNG UND WARTUNG

• Der poröse Teil des Filters kann mindestens alle 4 Monate oder bei sehr intensivem Gebrauch auch öfter in der Spülmaschine gewaschen werden, und;zwar bis zu 5 Mal,bevor er ausgewechselt werden muss (W).

Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung haufter zu reinigen und konnen in der Spülmaschine gewaschen werden (Z).

Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.

• Vermeiden Sie den Einsatz von Alkohol oder Produktten auf Silikonbasis zur Reinigung der Innena- und Außenseite der Dunstabzugshaube.

4. STEUERBEFEHLE

Taste	Funktion Led
L	Schaltet die Lichter auf maximaler Helligkeit ein/aus. Bei einem mit der Dunstabzugshaube gekoppelten Induktionskochfeld schalten sich die Lichter, wenn man das Induktionskochfeld bei abgeschalteter Dunstab-zugshaube einschaltet, ein und leuchten mit maximaler Helligkeit.	-
	Delay-Funktion Aktiviert/Deaktiviert die Delay-Funktion, die automatische verzögerte Abschaltung des Motors und der Beleuchtung nach 30 Minuten. Nicht aktivierbar, wenn die Funktionen Intensiv und Delay aktiviert sind.	Die Led der ausgewählten Leistungsstufe blinkt.
	Kopplung MULTICONTROL Langer Druck, wenn alle Ladungen (Motor + Licht) abgeschelt sind: Der Kopplungsvorgang zwischen Dunstabzugshaube und kompatiblen Geräten (Induktionsfeld oder Fernbedienung) wird aufgebaut. Man kann bis zu 3 Induktionsfelder und eine Fernbedienung mit der Dunstabzugshaube koppeln. Siehe die Betriebsanleitung der Geräte zu den für die Geräte durchzuführenden Vorgänge. Der Kopplungsvorgang dauer 2 Minuten. Wenn innerhalb these Zeit, kein Gerät erkannt wird, überprüfen, ob man vorher den Vorgang für die anzukopplenden Geräte gestartet hat. Es ist möglich, dass die Höchstzahl an koppelbaren Geräten erreicht ist.	Led T1 und T2 blinken: Kopplungsvorgang lauft. Sobald der Vorgang erfolg-reich abgeschlossen wurde, leuchten die Led T1 und T2 für 2 Sekunden.
T1	Schaltet den Motor auf die ersten Geschwindigkeitsstufe ein/aus. Dauerleuchten
	Langer Druck: Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter. Hinweis: Den Vorgang nur mit eingeschalteten Lichtern (Motor aus) durchführten.	Alle Led blinken 2 Mal: Alarm aktiviert. Alle Led blinken 1 Mal: Alarm deaktiviert.
	Abkopplung MULTICONTROL Langer Druck, wenn alle Ladungen (Motor + Licht) abgeschaltet sind: Der Löschvorgang für alle vorher mit der Funktion Kopplung MULTICONTROL gekoppelten, kompatiblen Geräte wird gestartet.	Nach erfolgreichem Ab-schluss des Vorgangs blinken die Led T1 und T2 5 Mal.
T2	Schaltet den Motor auf die zweiten Geschwindigkeitsstufe ein/aus.	Dauerleuchten
	24h-Funktion Aktiviert/Deaktiviert den Motor im 24h-Modus; eine Drehzahl, welche die Absau-gung von 10 Minuten pro Stunde in einem 24 Stunden andauernden Zyklus er-möglicht. Hinweis: Den Vorgang nur mit eingeschalteten Lichtern (Motor aus) durchführren. Nicht aktivierbar in den Modalitäten Intensiv oder Delay.	Blinkend
T3	Schaltet den Motor auf der dritten Leistungsstufe ein/aus. Dauerleuchten
	Langer Druck: Schaltet den Motor auf die Intensive Geschwindigkeitsstufe. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit abgelaufen ist, kehrt das System automatisch in die dritte Leistungsstufe darüber. Hinweis: Den Vorgang nur mit eingeschalteten Lichtern (Motor aus) durchführren.	Blinkend
	Langer Druck, wenn alle Ladungen (Motor + Licht) abgeschelt sind: Der Filtersattigungsalarm wird zurückgesetzt.	Alle Led blinken 3 Mal.
	Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewaschen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunst-abzugshaube generiert.	Led T2 und T3 leuchten bei abgeschalteter Dunstabzugs-haube.
	Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters. Die Alarm-meldung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube gene-riert.	Led T2 und T3 blinken bei ab-geschalteter Dunstabzugs-haube.
T4	AUTO-Modus Aktiviert/Deaktiviert die Automatik-Funktion. Bei Druck irgendeiner anderen Taste wird der AUTO-Modus deaktiviert. Der AUTO-Modus wird durch Druck der Taste oder beim Einschalten des gekop-pelten Induktionskochfelds aktiviert. Das Induktionsfeld kann die Leistungsstufe des Dunstabzugshaubenmotors steu-ern. Der Modus, in dem die Leistungsstufe gesteuert wird, hängt von der Modalitä-tät ab, auf die der Benutzer das Induktionsfeld eingestellt hat. Schauen Sie in die Betriebsanleitungen für das Induktsfeld. Wenn das Induktsfeld sich einschaltet, leuchten die Lichter der Dunstabzugs-haube in der höchsten Intensität. Wenn das Induktsfeld sich abschaltet, änder sich der Status der Lichter nicht.	Dauerleuchten: Auto-Modus aktiviert. Aus: Auto-Modus zeitweilig deakti-viert.

5. FERNBEDIENUNG

• Dieses Gerät kann mit einer Fernbedienung gesteuert werden.
• ACHTUNG: Als erstes muss an der Fernbedienung Modalität Verbunden aktiviert werden (siehe die Betriebssanleitung des Geräts für mehr Details).

6. BELEUCHTUNG

Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").

EN

1. SAFETY INFORMATION

https://www.blaupunkt-einbau
geraete.com/nl/detail/
id-5dd-72555.html

https://www.blaupunkt-einbau
geraete.com/sv/detail/
id-5dd-72555.html

Frekvens-band	Max überfällig effekt
2,4 GHz 100 mW max.
5 GHz 100 mW max.

2. ANVÄNDNING
