5DG66650 - Hotte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Blaupunkt
Modèle	5DG66650
Usage	Domestique, élimination des odeurs de cuisine
Distance de sécurité minimale	650 mm (selon modèle, peut être inférieure)
Diamètre du conduit d'évacuation	120 mm minimum
Classe électrique	Classe I (mise à la terre nécessaire)
Filtres	Filtre à graisse (lavable au lave-vaisselle, tous les 2 mois) et filtre à charbon actif (remplacement tous les 4 mois)
Commandes	4 vitesses (dont une temporisée 6 minutes) + éclairage
Éclairage	Type non spécifié, remplacement par SAV
Alimentation	Secteur (voir plaque signalétique pour tension)
Installation	Par un technicien compétent, respect des normes d'évacuation
Entretien	Nettoyer extérieur avec chiffon humide et détergent doux
Fonctions spéciales	Vitesse intensive temporisée de 6 minutes

FOIRE AUX QUESTIONS - 5DG66650 BLAUPUNKT

Quelle est la distance de sécurité entre la hotte et la plaque de cuisson ?

La distance de sécurité minimale est de 650 mm. Toutefois, certains modèles peuvent être installés à une hauteur inférieure ; vérifiez les instructions d'installation spécifiques. Si votre plaque de cuisson à gaz indique une distance supérieure, respectez celle-ci.

Comment installer la hotte correctement ?

L'installation doit être réalisée par un technicien compétent. Assurez-vous que la tension secteur correspond à celle de la plaque signalétique. Reliez le conduit d'évacuation avec un tube d'au moins 120 mm de diamètre. Respectez toutes les normes locales d'évacuation de l'air.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon actif. Dans ce cas, l'air est filtré et renvoyé dans la pièce. Le filtre à charbon doit être remplacé tous les 4 mois environ.

À quelle fréquence dois-je nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois de fonctionnement, ou plus souvent en cas d'utilisation intensive. Ils peuvent être lavés au lave-vaisselle.

Comment remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne peut être ni lavé ni régénéré. Il doit être remplacé environ tous les 4 mois. Pour le remplacement, contactez le service après-vente ou reportez-vous à la notice.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et que la prise est branchée. Assurez-vous que les filtres ne sont pas obstrués. Si le problème persiste, contactez un technicien qualifié.

Comment régler les vitesses ?

Les touches T1, T2, T3 permettent de sélectionner les vitesses 1, 2 et 3. Une pression longue sur T3 (2 secondes) active la vitesse intensive temporisée de 6 minutes. La touche T1 coupe le moteur en passant par la première vitesse.

Puis-je utiliser la hotte avec des appareils à gaz ?

Oui, mais assurez-vous que la pièce est suffisamment ventilée. La pression négative ne doit pas dépasser 0,04 mbar pour éviter le refoulement des gaz de combustion.

Comment nettoyer l'extérieur de la hotte ?

Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs.

Où trouver les pièces détachées ?

Pour toute pièce détachée (filtres, ampoules, etc.), contactez le service après-vente Blaupunkt ou votre revendeur agréé.

MODE D'EMPLOI 5DG66650 BLAUPUNKT

Pour votre sécurité et garantir le fonctionnement correct de l'appareil, veuilles tire attentivement ce manuel avant d'instructor et de mettre en fonction l'appareil. Tout jours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caristiques de fonctionnement et de sécurité de l'appareil.

La connexion des cables doit etre effectuee par un technicien competent.

• Enaucun cas le fabricant ne peutetre tenu pour responsable d'eventuels dommages dus une installation ou a une utilisation propre.
• La distance de sécurité mum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hinférieure ; voir le paragrap concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à cette indiquée ci-dessus veuilles impérativement en tener compte.
  Assurez-vous que la tension du secteur correspond à cette indi

quée sur la plaque des caractéristiques apposée à l'intérieur pêgerla hotte.

• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
  Pour les apparciels de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise a la terre adequate. Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diametre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui aaheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
  nivous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veilles à ce que la outpèce soit ajustement ventiaphee, afin d'empêcher le retoudu flux des gaz d'évacuation Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans sapa piece ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la piece où se trouve la hotte.

• Ne pas evacuer l'air à travers

une conduite utilise poupper un incendie.

l'évacuation des fumées
appareils de combustion alimentés au gaz ou avec d'autres combustibles.

• Si le cordon d'alimentation est endommagé, faites-le rempla-cer par le fabricant ou par un technicien d'un service après-venture/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT: Avant d'insteller la hotte, retirer les films de protection.

Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.
AVERTISSEMENT : toute installation de vis et de disposits de fixation non conformes a ces instructions peut entrainer des risques de décharges électriques.
- Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
- Ne flambez pas des mets sous la hotte : sous risque de déve

deSet apparéil peut être utilis par des enfants de plus de 8 ans et par des personnes dont les capacities physiques sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectuels par des enfants, à moins qu'ils ne soient surveillés.

• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacité physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et de connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenirtrèschaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le début (danger d'incendie). Voirle paragraphe Nettoyage et Entretien. Entretien.
  Veillez à ce que la piece bénéficia d'une ventilation ajustate lorsque la hotte fonctionne en même temps que des apparreils utilisant du gaz ou d'autres combustibles (non applicable aux apparreils qui évacuent l'air uniquement dans la piece).
  Le symbole X marqué sur produit ou sur son emballage indique que ce produit ne peut pas etre éliminé comme déchet menager normal. Lorsque produit doit etre éliminé, veuillez le remetre à un centre de collecte prevu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet appareel est el correctement, vous participez à prévenir des conséquence potentiellement négatives pour I'environnement et pour la santé, qui risqueraient de presenter en cas d'élimi tion inappropriée. Pour to information supplémentaire sur le recyclage de ce produit, contactez notre municipality toute chetterie locale d magasin ou vous avez acheté ce produit.

2. UTILISATION

dique hotte aspirante a ete concue.
exclusivement pour un usage domestique, dans le but d'eliminer les odeurs de cuisine.

• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a eté concue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les cots.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée que de s'incendent.

3. NETTOYAGE ET ENTRETIEN

Gé fêtre à charbon actif ne peut être ni lavé ni régénére et il doit être remplace environ tous les 4 mois de fonctionnementou plus souvent en cas d'utilisation particulièrement intense (W).

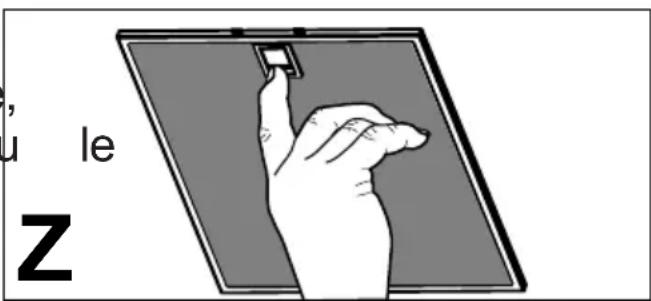

• Nettoyer les filtrres àGRAisse tous les 2 sdis defonctionnementouplussoonent en cas d'utilisation particulierement intense. Ces filtrres peuvent etre laves au lave-vaisse (Z).

• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

4.COMMANDES

T1 T2 T3 L

Touche Fonctions Voyant

T1 Démarre le moteur en Allumé
Vitesse première vitesse.
Coupe le moteur. -
T2 Démarre le moteur en Allumé Vitesse deuxième vitesse.
T3 Appuyée brièvement, Fixe
Vitesse démarre le moteur en troisisième vitesse.

Appuyée pendant 2 se-Cligno-condes.

Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquilles le moteur returne à la vitesse précédemment programme. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.

L Branche et debranche - Lumière l'éclairage.

Attention: La touche T1 coupe le moteur en passant toujours par la première vitesse.

5. ÉCLAIRAGE

• Pour le remplacement, contacter le Service après-venture (« Pour l'achat, s'accuser au service après-venture »).
