5DG66650 - Köksfläkt BLAUPUNKT - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Blaupunkt
Modell	5DG66650
Användning	Hushåll, eliminering av kökslukter
Minsta säkerhetsavstånd	650 mm (beroende på modell, kan vara lägre)
Diameter på avluftningskanal	minst 120 mm
Elektrisk klass	Klass I (jordning krävs)
Filter	Fettfilter (diskmaskinsäkert, varannan månad) och aktivt kolfilter (byte var 4:e månad)
Kontroller	4 hastigheter (varav en timer på 6 minuter) + belysning
Belysning	Typ ej specificerad, byte av service
Strömförsörjning	Nätanslutning (se märkskylt för spänning)
Installation	Av en kompetent tekniker, följ avluftningsstandarder
Underhåll	Rengör utsidan med fuktig trasa och mild rengöringsmedel
Specialfunktioner	Timer intensivhastighet 6 minuter

Vanliga frågor - 5DG66650 BLAUPUNKT

Vilket är det minsta säkerhetsavståndet mellan fläkten och spisen?

Det minsta säkerhetsavståndet är 650 mm. Vissa modeller kan dock installeras på lägre höjd; kontrollera de specifika installationsanvisningarna. Om din gasspis anger ett större avstånd, följ det.

Hur installerar jag fläkten korrekt?

Installationen ska utföras av en kompetent tekniker. Kontrollera att nätspänningen överensstämmer med märkskylten. Anslut avluftningskanalen med ett rör på minst 120 mm diameter. Följ alla lokala luftavledningsbestämmelser.

Kan jag använda fläkten utan avluftningskanal?

Ja, fläkten kan användas i återcirkulationsläge med ett aktivt kolfilter. I så fall filtreras luften och återförs till rummet. Kolfiltret måste bytas ungefär var 4:e månad.

Hur ofta måste jag rengöra fettfiltren?

Fettfiltren ska rengöras var 2:a månad vid normal användning, eller oftare vid intensiv användning. De kan diskas i diskmaskin.

Hur byter jag det aktiva kolfiltret?

Det aktiva kolfiltret kan varken tvättas eller regenereras. Det måste bytas ungefär var 4:e månad. För byte, kontakta kundtjänst eller se manualen.

Vad gör jag om fläkten inte fungerar?

Kontrollera först strömförsörjningen och att stickkontakten är ansluten. Se till att filtren inte är igensatta. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur ställer jag in hastigheterna?

Knapparna T1, T2, T3 väljer hastigheterna 1, 2 och 3. Ett långt tryck på T3 (2 sekunder) aktiverar intensivhastigheten med timer på 6 minuter. Knapp T1 stänger av motorn via första hastigheten.

Kan jag använda fläkten tillsammans med gasapparater?

Ja, men se till att rummet är väl ventilerat. Undertrycket får inte överstiga 0,04 mbar för att undvika tillbakasugning av förbränningsgaser.

Hur rengör jag fläktens utsida?

Rengör fläkten med en fuktig trasa och ett milt flytande rengöringsmedel. Använd inte slipande medel.

Var hittar jag reservdelar?

För reservdelar (filter, lampor etc.), kontakta Blaupunkt kundtjänst eller din auktoriserade återförsäljare.

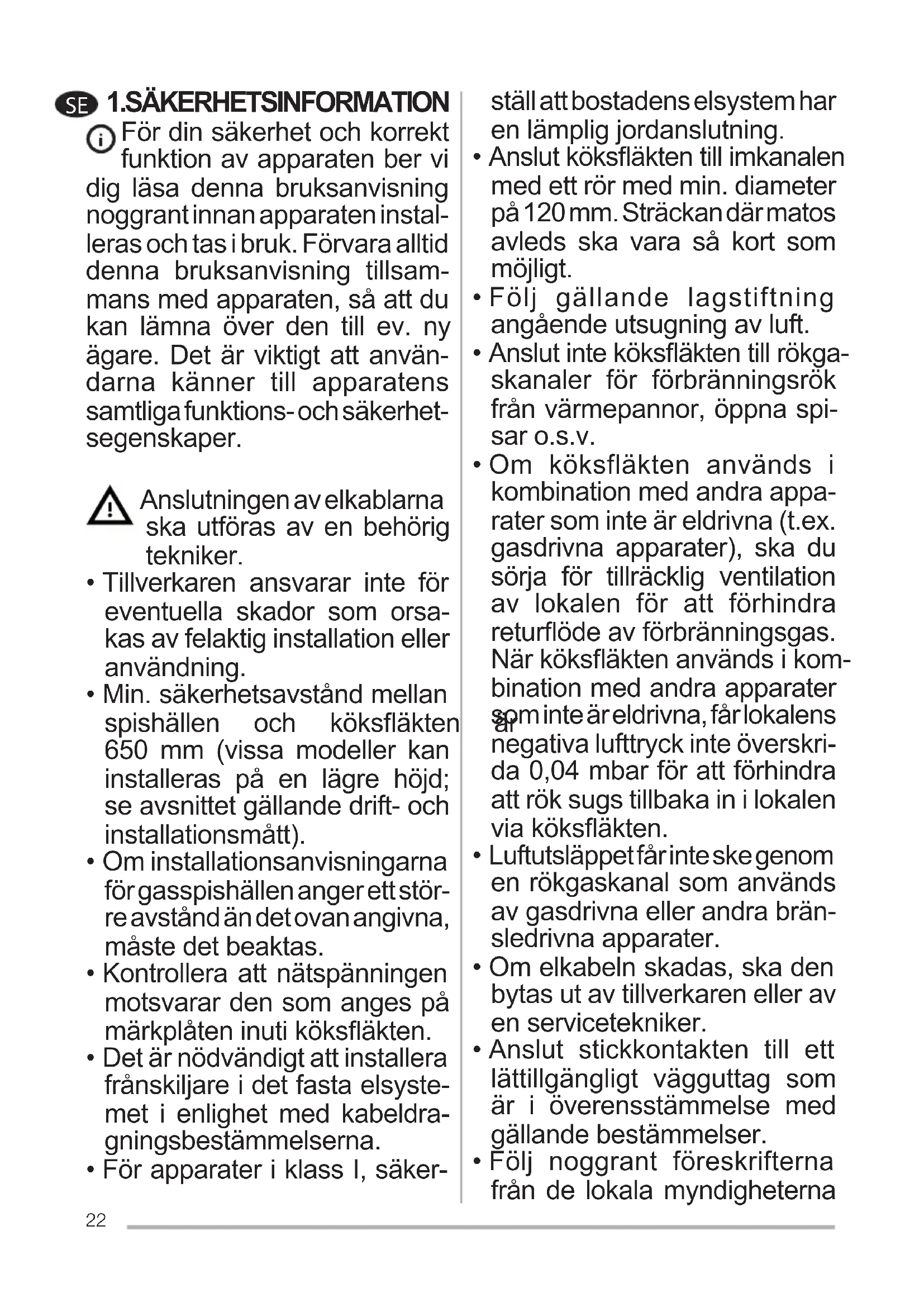

BRUKSANVISNING 5DG66650 BLAUPUNKT

i For din sakerhet och korrekt Funktion av apparaten ber vi dig lasa denna bruksanvisning noggrantinnan apparaten installeras och tas i bruk. Forvara alltidenna bruksanvisning tillsammans med apparaten, sa att du kan lamna over den till ev. ny agare. Det ar viktigt att anvandarna kanner till apparatens smtligafunktions-och sakerhetsegenskaper.

Anslutningenavelkablarnaska utforas av en behorigtekniker.

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
• Min. sakerhetsavstand mellanspishallen och koksflakten650 mm (vissa modeller kaninstalleras pa en lagre hojd;se avsnittet gallande drift- och installationsmatt).
• Om installationsanvisingarna forgasspishallen angerett storreavstand andetovan angivna, maste det beaktas.
• Kontrollera att nätspanninger motsvarar den som anges på markplåten inuti köksfläkten.
• Det är nödvändigt att installerera fränskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämelserna.
• För apparater i klass I, saker

ställ att bostadenselsystem hare en lamplig jordanslutning.

• Anslut köksfläkten till imkanalen med att rör med min. diameter på 120 mm. Sträckandärmatos avleds skara vara sökt som möjligt.
  Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler for Förbränningsrök frän varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska duSORja for tillräcklig ventilation av lokalen for att forhindra returflöde av forbränningsgas. När köksfläkten används i kombination med andra apparater sominte äreldrivna, färlokalens negativa lufttryck inte överskrida 0,04 mbar for att forhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppetfärinteske genom en rökgaskanal som används av gasdrivna aller andra brän-sledrivna apparater.
• Om elkabeln skadas,cka den bytas ut av tillverkaren aller aven servicetekniker.
• Anslut stickkontakten till ett lättillgangligt vagguttag somär i overensstammelse med gällande bestämelser.
  Följ noggrant foreskrifternafrän de lokala myndigheterna

när det gäller de tekiska och sakerhetsmässiga Åtgårdersom skavidtas for avledning av rök.

WARNING: Ta bort skyddsfim men innan du installerar koksflakten.

• Använd endast skruvar och beslag som ar lámpliga für köksfläkten.

WARNING: Om det inte installereras skruvar och beslag som overensstämmer med dessa anvisningar kan det leda till risk for elektrisk stöt.

• Tittainte direkt med optiska instrument (kikare, forstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk För eldsvåda.
  Denna apparatfär användas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet aller kunskap om hur den används, under forutsättning att de overvakas av nagon som kan ansvara for deras sakerhet aller som har lart dem hur apparaten används på ett sakert sätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll som sca utforas av användaren fär inte utforas av barnutan tillsyn av en vuxen.
• Håll barn under uppsikt sö att de inte leker med apparaten.

Denna apparat fär inte anvandas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den anvands, om deinte overvakas och instrueras.

De atkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparatero.dyl.

• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk). Se avsnitt Underhäll och rengöring.
• Lokalen måste ha lämplig ventilation nar köksfläkten används samtidigt med andra apparater som använder gas eller andra brändsen (gäller inte apparater som endast/slapper ut luft i lokalen).
• Symbolen på apparaten aller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats För Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten bortskaffas som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten börd du kontakta

lokala myndigheter, sophamtningstjänsten aller affaren dar du köpte apparaten.

4. KOMMANDON

2.ANVANDNING

Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
Använd aldrig koksfläkten for a andamål an vad den ar konstruerad for.
- Se till att det aldrig upppkommen hoga lagor under koksflakten nar den ar igang.
- Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
- Fritoserna ske kontrolleras hela tiden under användningen. Den überhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÄLL

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtretska bytas cirka var 4:e manad eller oftare vid intensiv användning (W).

T1 T2 T3 L

Knapp Funktioner Lysdiod

T1

Hastig-

a

Aktiverar motorn pa den forsta hastighen.

Tand

a net

Aktiverar motorn pa den andra hastigheten.

Tand

T3

Om den trycks kort aktiverar den motorn pa den tredje hastighen.

Fast

Hastig-

Om den trycks i 2 sekunder.

Aktiveras den fjärde hastigheten tidsinställd pa 6 minutes,

när denna tid forflutit
atergar systemet till
den tidigare installda
hastigheten. Lämpig
att halla stand mot
max. spridning av
matos.

närenna tid forflutit
atergår systemet till
dentidigareinstallda
hastigheten.Lamplig
att halla stand mot
max.spridning av
matos.

L Belys- ning

Tander och slacker belysningen.

Varning: Knappen T1 stänger av motorn genom att alltid passera den forsta hastigheten.

W

• Fettfiltren ske rengöras varannan帽子

eller oftare vid intensiv anvandning. De kan diskas i diskmaskin (Z).

5. BELYSNING

• För byte kontakta servicecenter ("För inköpet vänd dig till att servicecentra").

Z

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.
