5DG66650 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Blaupunkt
Modell	5DG66650
Verwendung	Haushalt, Beseitigung von Küchengerüchen
Mindestsicherheitsabstand	650 mm (je nach Modell, kann geringer sein)
Durchmesser des Abluftkanals	mindestens 120 mm
Elektrische Klasse	Klasse I (Erdung erforderlich)
Filter	Fettfilter (spülmaschinenfest, alle 2 Monate) und Aktivkohlefilter (Austausch alle 4 Monate)
Bedienelemente	4 Stufen (davon eine Zeitstufe 6 Minuten) + Beleuchtung
Beleuchtung	Typ nicht angegeben, Austausch durch Kundendienst
Stromversorgung	Netzanschluss (siehe Typenschild für Spannung)
Installation	Durch einen Fachmann, Einhaltung der Abluftvorschriften
Wartung	Außenseite mit feuchtem Tuch und mildem Reinigungsmittel reinigen
Sonderfunktionen	Zeitgesteuerte Intensivstufe 6 Minuten

Häufig gestellte Fragen - 5DG66650 BLAUPUNKT

Wie groß ist der Sicherheitsabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Einige Modelle können jedoch in geringerer Höhe installiert werden; beachten Sie die spezifischen Installationsanweisungen. Wenn Ihr Gasherd einen größeren Abstand vorschreibt, halten Sie diesen ein.

Wie installiere ich die Dunstabzugshaube richtig?

Die Installation muss von einem Fachmann durchgeführt werden. Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild übereinstimmt. Verbinden Sie den Abluftkanal mit einem Rohr von mindestens 120 mm Durchmesser. Beachten Sie alle örtlichen Abluftvorschriften.

Kann ich die Dunstabzugshaube ohne Abluftkanal verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb mit einem Aktivkohlefilter betrieben werden. In diesem Fall wird die Luft gefiltert und in den Raum zurückgeleitet. Der Aktivkohlefilter muss etwa alle 4 Monate ausgetauscht werden.

Wie oft muss ich die Fettfilter reinigen?

Die Fettfilter müssen alle 2 Monate Betriebszeit oder bei intensiver Nutzung häufiger gereinigt werden. Sie können in der Spülmaschine gereinigt werden.

Wie wechsle ich den Aktivkohlefilter?

Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden. Er muss etwa alle 4 Monate ausgetauscht werden. Für den Austausch wenden Sie sich an den Kundendienst oder lesen Sie die Bedienungsanleitung.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und ob der Stecker eingesteckt ist. Stellen Sie sicher, dass die Filter nicht verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie stelle ich die Stufen ein?

Die Tasten T1, T2, T3 wählen die Stufen 1, 2 und 3 aus. Langes Drücken von T3 (2 Sekunden) aktiviert die zeitgesteuerte Intensivstufe für 6 Minuten. Die Taste T1 schaltet den Motor über die erste Stufe aus.

Kann ich die Dunstabzugshaube mit Gasgeräten verwenden?

Ja, aber stellen Sie sicher, dass der Raum ausreichend belüftet ist. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Verbrennungsgase zu vermeiden.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie keine Scheuermittel.

Wo finde ich Ersatzteile?

Für Ersatzteile (Filter, Lampen usw.) wenden Sie sich an den Kundendienst von Blaupunkt oder Ihren autorisierten Händler.

BEDIENUNGSANLEITUNG 5DG66650 BLAUPUNKT

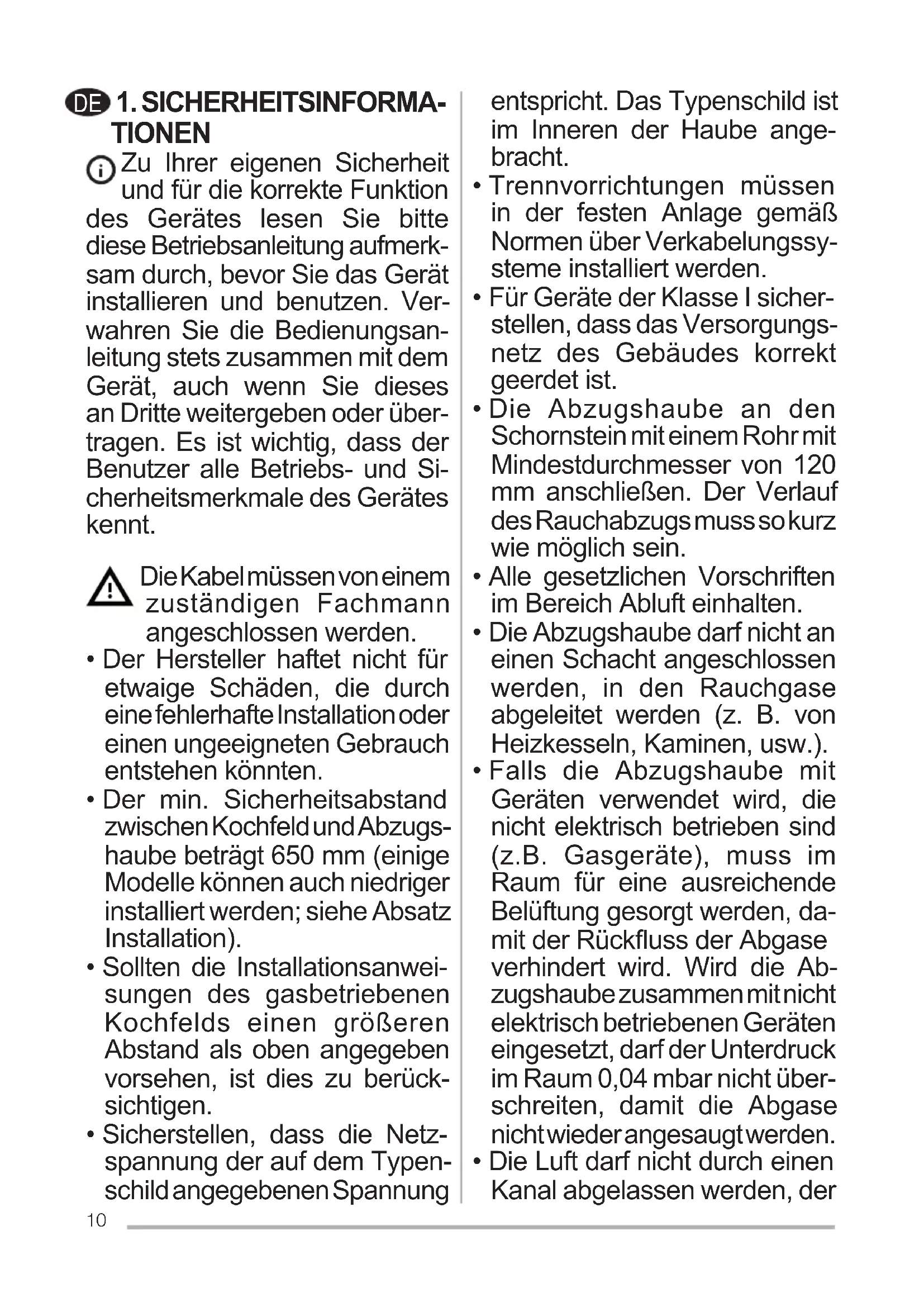

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie desses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

Die Kabelmüssenvoneinem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gaserge
oder Geräte verwendet wird,
die mit anderen Brennstoffen
betriebenen werden.

• Wenndas Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechendezugangliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevordie Haubeinstalliert wird, die Schutzfolien abziehen.
Nurfürdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinements gemäß der vorliegenden Anleitung kann zu Stromschlaggefahren führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei konnte Brand entstehen.
- Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrene eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfennicht von Kindern ausgeführrt werden, sofern sie nicht darüber beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochensmit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen.Das Symbol am Produkt oder auf der Verpakkung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle fur elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätes tragdt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling这些东西 Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachtenZweckebenutzwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

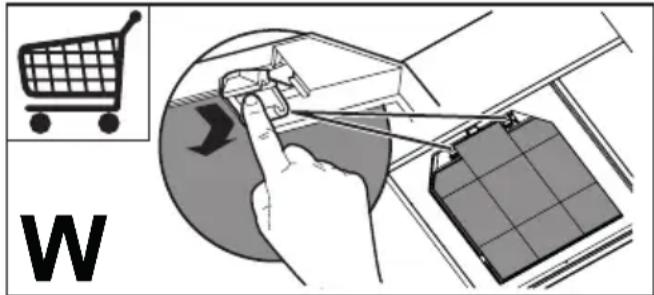

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

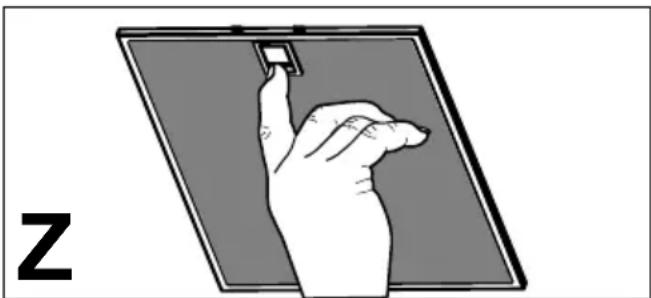

• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zureinigen und können in der Spülmaschine gesetzt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taste Funktionen Led
T1 Betriebsgeschwindigkeit	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.	Eingeschaltet
	Stellt den Motor ab. -
T2 Betriebsgeschwindigkeit	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.	Eingeschaltet
T3 Betriebsgeschwindigkeit	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.	Bleibend
	Bei 2 Sekunden lang: Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach denen Ablauf zu der zuvor eingestelltener Geschwindigkeit zurückgekehrt wird. Für die Beseitigung von sehr intensiven Koch-dünsten geeignet.	Blinkend
L Licht	Schaltet die Beuch-tung ein und aus.	-

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

5. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
