5DG66650 - Cappa da cucina BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Blaupunkt
Modello	5DG66650
Utilizzo	Domestico, eliminazione degli odori di cucina
Distanza di sicurezza minima	650 mm (a seconda del modello, può essere inferiore)
Diametro del condotto di scarico	120 mm minimo
Classe elettrica	Classe I (messa a terra necessaria)
Filtri	Filtro antigrasso (lavabile in lavastoviglie, ogni 2 mesi) e filtro al carbone attivo (sostituzione ogni 4 mesi)
Comandi	4 velocità (di cui una temporizzata 6 minuti) + illuminazione
Illuminazione	Tipo non specificato, sostituzione da parte del centro assistenza
Alimentazione	Rete (vedere targhetta per tensione)
Installazione	Da un tecnico competente, rispetto delle norme di scarico
Manutenzione	Pulire esterno con panno umido e detergente delicato
Funzioni speciali	Velocità intensiva temporizzata di 6 minuti

Domande frequenti - 5DG66650 BLAUPUNKT

Qual è la distanza di sicurezza tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Tuttavia, alcuni modelli possono essere installati a un'altezza inferiore; verificare le istruzioni di installazione specifiche. Se il piano cottura a gas indica una distanza superiore, rispettarla.

Come installare la cappa correttamente?

L'installazione deve essere eseguita da un tecnico competente. Assicurarsi che la tensione di rete corrisponda a quella della targhetta. Collegare il condotto di scarico con un tubo di diametro almeno 120 mm. Rispettare tutte le norme locali di evacuazione dell'aria.

Posso utilizzare la cappa senza condotto di scarico?

Sì, la cappa può funzionare in modalità ricircolo con un filtro al carbone attivo. In questo caso, l'aria viene filtrata e restituita nell'ambiente. Il filtro al carbone deve essere sostituito circa ogni 4 mesi.

Con quale frequenza devo pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento, o più spesso in caso di uso intensivo. Possono essere lavati in lavastoviglie.

Come sostituire il filtro al carbone attivo?

Il filtro al carbone attivo non può essere né lavato né rigenerato. Deve essere sostituito circa ogni 4 mesi. Per la sostituzione, contattare il servizio assistenza o fare riferimento al manuale.

Cosa fare se la cappa non funziona?

Verificare prima l'alimentazione elettrica e che la spina sia inserita. Assicurarsi che i filtri non siano ostruiti. Se il problema persiste, contattare un tecnico qualificato.

Come regolare le velocità?

I tasti T1, T2, T3 consentono di selezionare le velocità 1, 2 e 3. Una pressione prolungata su T3 (2 secondi) attiva la velocità intensiva temporizzata di 6 minuti. Il tasto T1 spegne il motore passando attraverso la prima velocità.

Posso utilizzare la cappa con apparecchi a gas?

Sì, ma assicurarsi che la stanza sia sufficientemente ventilata. La pressione negativa non deve superare 0,04 mbar per evitare il riflusso dei gas di combustione.

Come pulire l'esterno della cappa?

Pulire la cappa con un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi.

Dove trovare i pezzi di ricambio?

Per qualsiasi pezzo di ricambio (filtri, lampadine, ecc.), contattare il servizio assistenza Blaupunkt o il rivenditore autorizzato.

MANUALE UTENTE 5DG66650 BLAUPUNKT

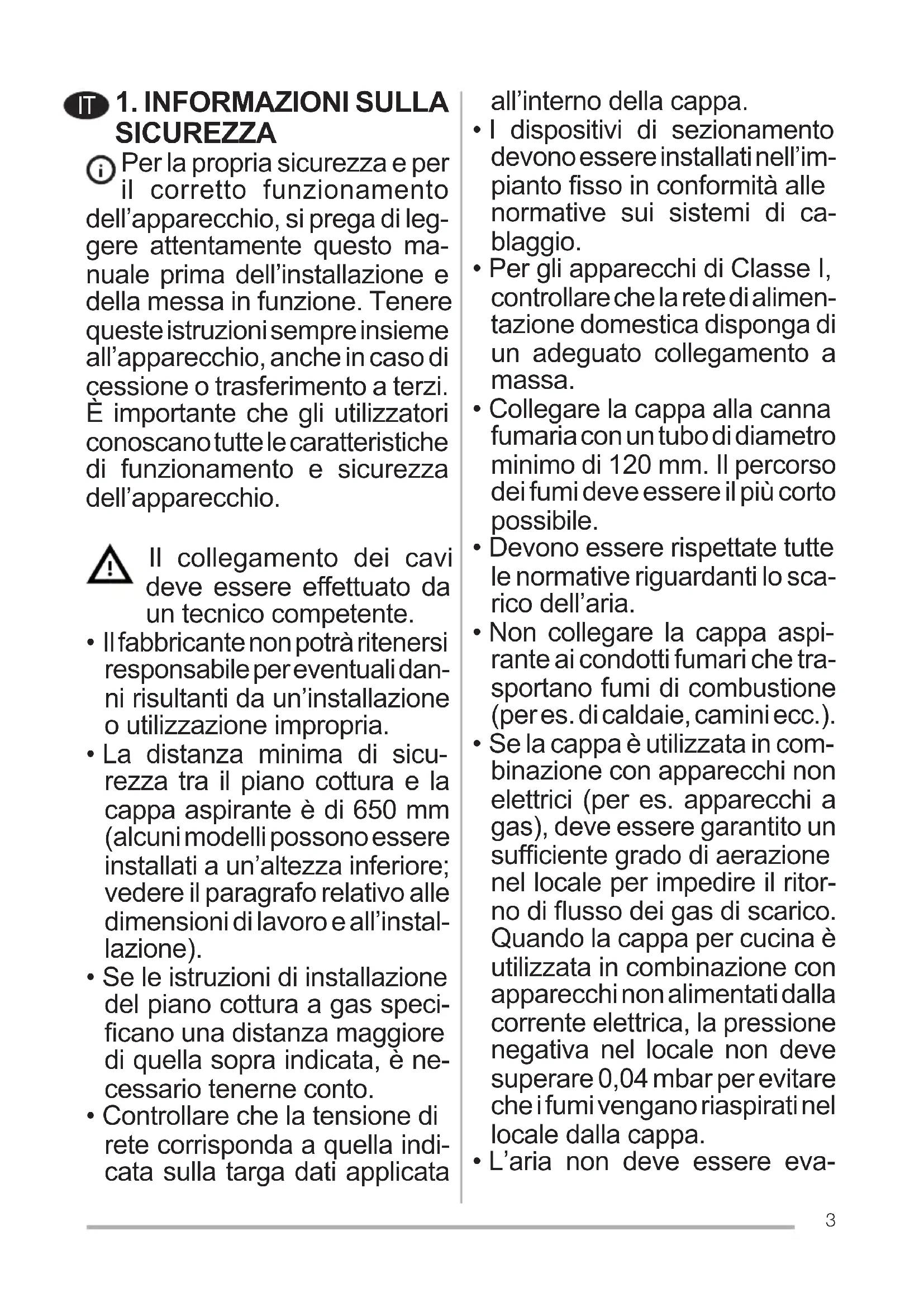

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.
- Il fabbricante non potraretinenersi responsabile pereventualidanni risultanti da un's installatione outilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcunimodelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'inistaltazione).
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione direte corrisponda a quella indicata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controlling che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che ifumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere eva

cuataattraverso un condotto utilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedanneggiato, delve essere sostituito dal fabbricante o da un technique del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneris scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persona con ridotte disponà psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attenta-mente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio nondeveessereutilizzato da persone (bambini compresi) con ridotte capacitàpsico-fisico-sensoriali o conesperienza e conoscenzeinsufficienti, a meno che n siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparentecchi che utilizzato gas o

altricombustibili(nonapplicableadapparecchiche scaricanounicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il ricerclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul ricerclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte cappa quando è in funzione.
• Regolare l'intensità della fiamma modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: I'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

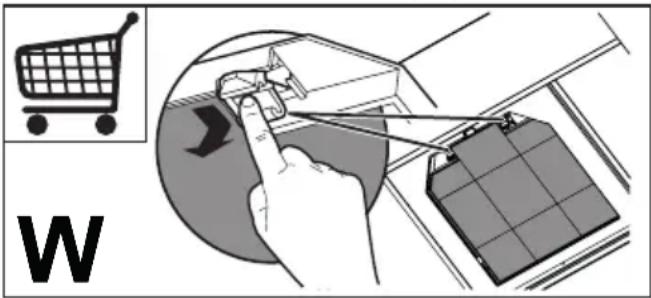

• Ilaggio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

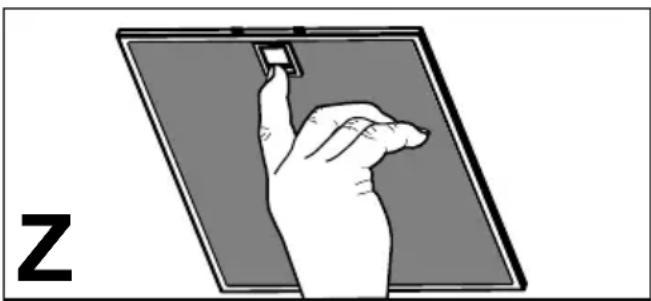

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro. dove

sotto la

in

4.COMANDI

Tasto Funzioni Led
T1 Velocità	Accende il Motore alla Prima velocità.	Acceso
	Spegne il Motore. -
T2 Velocità	Accende il Motore alla Seconda velocità.	Acceso
T3 Velocità	Premuto brevamente Accende il Motore alla Terza velocità.	Fisso
	Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 6 minuti, al termine dei quali ritor- na alla velocità prece- dentamente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.	Lampeg- giante
L Luce	Accende e spegne l'Im- pianto di Iluminazione.	-

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

5. ILLUMINAZIONE

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
