Type de produit	Moniteur CRT Trinitron 21 pouces
Marque	Sony
Modèle	CPDE500
Dimensions (L x H x P)	497 x 480 x 478 mm (19 5/8 x 19 x 18 7/8 po)
Poids	Environ 32 kg (70 lb 9 oz)
Alimentation	100 – 240 V, 50/60 Hz, 2,0 – 1,0 A
Consommation électrique	Environ 145 W (normal), ≤ 15 W (veille), environ 1 W (sommeil profond)
Résolution maximale	2048 × 1536 pixels
Résolution recommandée	1600 × 1200 pixels
Fréquence horizontale	30 – 109 kHz
Fréquence verticale	48 – 160 Hz
Pas d'ouverture de grille	0,24 mm
Taille d'image affichée	Environ 403,8 × 302,2 mm (16 × 12 po)
Fonctions principales	Menus OSD : luminosité, contraste, taille, centrage, zoom, géométrie, convergence, couleur (sRGB), moiré, démagnétisation, verrouillage des commandes, économie d'énergie (DPMS)
Entretien et nettoyage	Utiliser un chiffon doux ; pour l'écran, un nettoyant pour vitres sans solution antistatique ; pour le châssis, un chiffon doux légèrement imprégné de détergent neutre
Sécurité	Utiliser le cordon d'alimentation approprié ; ne pas obstruer les orifices de ventilation ; installer près d'une prise murale accessible ; éviter les surfaces instables ou sources de chaleur
Pièces détachées et réparabilité	Cordon d'alimentation, adaptateur Macintosh (système beige) et disquette d'installation fournis ; pour réparations, contacter un revendeur Sony agréé
Informations générales	Conforme MPR II, VESA DDC 1/2B/2Bi, GTF, ENERGY STAR, NUTEK ; compatible Plug & Play Windows 95/98

FOIRE AUX QUESTIONS - CPDE500 SONY

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux. Si vous employez un produit nettoyant pour vitres, assurez-vous qu'il ne contient pas de solution antistatique ni d'additifs similaires, car ils pourraient rayer le revêtement de l'écran. N'utilisez jamais d'objets abrasifs ou de solvants comme l'alcool ou le benzène.

Que faire si l'écran n'affiche aucune image ?

Vérifiez d'abord que le cordon d'alimentation est branché et que le commutateur d'alimentation est sur ON. Si l'indicateur d'alimentation est orange ou clignote, le moniteur est probablement en mode d'économie d'énergie : appuyez sur une touche du clavier ou déplacez la souris. Vérifiez également que le câble vidéo est correctement connecté et que les broches ne sont pas pliées. Si le message 'PAS ENTREE VIDEO' s'affiche, assurez-vous que l'ordinateur est sous tension et que la carte graphique est bien enfoncée.

Comment régler la luminosité et le contraste ?

Déplacez la manette de commande dans n'importe quel sens pour faire apparaître le menu LUMINOSITE/CONTRASTE. Ensuite, déplacez-la vers le haut ou le bas (↓/↑) pour régler la luminosité, et vers la gauche ou la droite (←/→) pour régler le contraste. Le menu disparaît automatiquement après environ 3 secondes.

Comment démagnétiser l'écran manuellement ?

Accédez au menu OPTION en appuyant au centre de la manette de commande, sélectionnez l'icône ⊕ (DEGAUSS) avec la manette vers le haut ou le bas, puis déplacez-la vers la droite (→). La démagnétisation dure environ 2 secondes. Si nécessaire, attendez 20 minutes avant un second cycle.

Pourquoi des lignes fines apparaissent-elles à l'écran ?

Ces lignes sont l'ombre des fils d'amortissement utilisés pour stabiliser la grille d'ouverture des tubes Trinitron. Elles sont plus visibles sur un fond clair et ne constituent pas un dysfonctionnement. Il s'agit d'une caractéristique normale de la technologie Trinitron.

Comment verrouiller les commandes pour éviter des réglages accidentels ?

Dans le menu OPTION, sélectionnez l'icône Ⓑ (MENU VERROUILLE) et réglez-la sur ON. Seuls le commutateur d'alimentation et les paramètres SORTIR et MENU VERROUILLE restent opérationnels. Pour déverrouiller, répétez la procédure et réglez sur OFF.

Quels sont les modes d'économie d'énergie ?

Le moniteur réduit sa consommation en trois étapes : 1) veille (≤ 15 W, indicateur vert et orange alterné), 2) sommeil (≤ 15 W, indicateur vert et orange alterné), 3) sommeil profond (environ 1 W, indicateur orange fixe). Les modes sont conformes aux normes VESA DPMS, ENERGY STAR et NUTEK.

Comment réinitialiser les réglages du moniteur ?

Utilisez la touche RESET. Pour réinitialiser un seul paramètre, sélectionnez-le dans le menu et appuyez sur RESET. Pour réinitialiser tous les réglages du signal d'entrée en cours, appuyez sur RESET lorsqu'aucun menu n'est affiché. Pour une réinitialisation complète de tous les signaux, maintenez RESET enfoncée pendant au moins deux secondes.

Que faire si l'image est floue ou déformée ?

Ajustez la luminosité et le contraste. Si l'image est déformée, utilisez les menus GEOM (géométrie) pour corriger la rotation, la forme ou l'incurvation des bords. Si des motifs ondulatoires (moiré) apparaissent, activez la fonction SUPPRIMER MOIRE dans le menu ECRAN et ajustez le réglage. Si le problème persiste, démagnétisez l'écran.

Comment changer la langue des menus ?

Appuyez au centre de la manette de commande pour afficher le MENU principal. Sélectionnez LANG en déplaçant la manette, puis appuyez à nouveau. Choisissez la langue désirée parmi les options (français, anglais, allemand, etc.) en déplaçant la manette vers le haut ou le bas. Pour quitter, appuyez deux fois au centre de la manette.

MODE D'EMPLOI CPDE500 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Hinweis

Cette notice s'applique aux Etats-Unis et au Canada uniquement. Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 · 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V

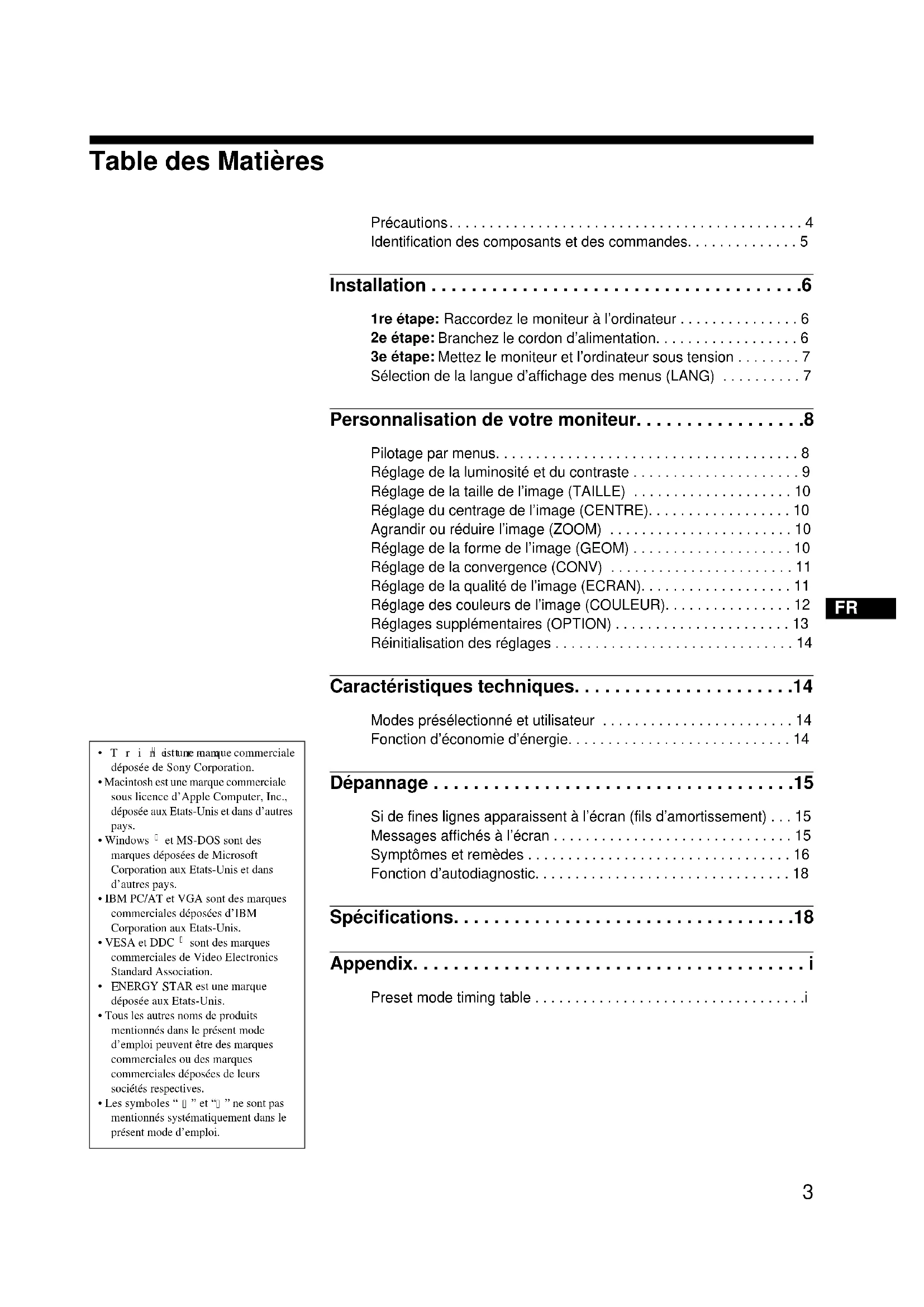

Identification des composants et des commandes....5

Installation....6

1re étape: Raccordez le moniteur à l'ordinateur ..... 6

2e étape: Branchez le cordon d'alimentation. 6

3e étape: Mettez le moniteur et l'ordinateur sous tension ..... 7

Sélection de la langue d'affichage des menus (LANG) ..... 7

Personnalisation de votre moniteur....8

Pilotage par menus....8

Réglage de la luminosité et du contraste 9

Réglage de la taille de l'image (TAILLE) 10

Réglage du centrage de l'image (CENTRE)....10

Agrandir ou réduire l'image (ZOOM) 10

Réglage de la forme de l'image (GEOM) 10

Réglage de la convergence (CONV) 11

Réglage de la qualité de l'image (ECRAN)....11

Réglage des couleurs de l'image (COULEUR)....12

Réglages supplémentaires (OPTION) 13

Réinitialisation des réglages 14

Caractéristiques techniques....14

Modes présélectionné et utilisateur 14

Fonction d'économie d'énergie....14

Dépannage....15

Si de fines lignes apparaissent à l'écran (fils d'amortissement) . . . 15

Messages affichés à l'écran 15

Symptômes et remèdes .... 16

Fonction d'autodiagnostic....18

Spécifications....18

Appendix....i

Preset mode timing table .....i

• Tri n'estune manque commerciale déposée de Sony Corporation.
- Macintosh est une marque commerciale sous licence d'Apple Computer, Inc., déposée aux Etats-Unis et dans d'autres pays.
- Windows ^1 et MS-DOS sont des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
- IBM PC/AT et VGA sont des marques commerciales déposées d'IBM Corporation aux Etats-Unis.
- VESA et DDC ^II sont des marques commerciales de Video Electronics Standard Association.
- ENERGY STAR est une marque déposée aux Etats-Unis.
- Tous les autres noms de produits mentionnés dans le présent mode d'emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
- Les symboles “☐” et “☐” ne sont pas mentionnés systématiquement dans le présent mode d’emploi.

Précautions

Avertissement sur le raccordement à la source d'alimentation

- Utilisez le cordon d'alimentation fourni. Si vous utilisez un cordon d'alimentation différent, assurez-vous qu'il est compatible avec votre tension d'alimentation secteur locale.

Pour les clients aux Etats-Unis

Si vous n'utilisez pas le cordon d'alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Exemple de types de fiches

pour 100 à 120 V CA

pour 200 à 240 V CA

- Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.

- Après que le courant a été branché, l'écran est démagnétisé pendant environ 2 secondes. Cela génère un puissant champ magnétique autour de l'encadrement métallique qui peut affecter les données mémorisées sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les endroits suivants:

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire
• sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques
• sur une surface instable
• à proximité d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

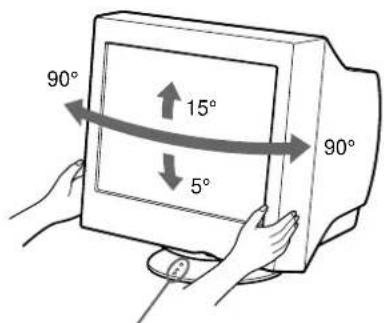

Utilisation du support pivotant

Ce moniteur peut être réglé suivant les angles précisés ci-dessous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l'écran du moniteur sur les points de centrage du support.

Pour faire pivoter le moniteur horizontalement ou verticalement, saisissez-le des deux mains par la base. Veillez à ne pas vous coincer les doigts à l'arrière du moniteur lorsque vous le faites pivoter verticalement.

90° 15° 5° 90°

Points de centrage

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

① Touche RESET (réinitialisation) (page 14)
Cette touche réinitialise les réglages aux valeurs par défaut.

②Manette de commande (page 9)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

3 Commutateur et indicateur ⏻ (alimentation) (pages 7, 14, 18)

Cette touche met le moniteur sous et hors tension. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

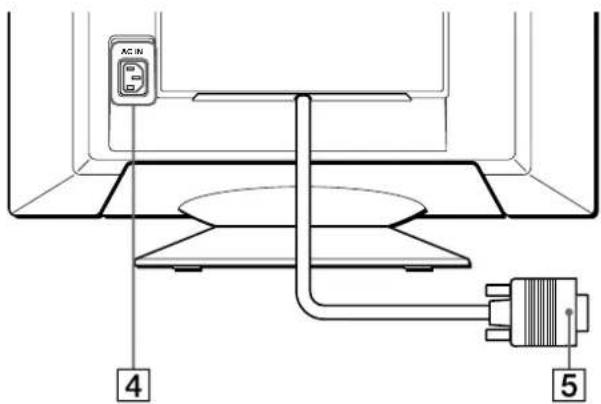

ArrièreAvant

AC IN 4 5

4 Connecteur AC IN (page 6) Ce connecteur assure l'alimentation du moniteur.

5 Connecteur d'entrée vidéo (HD15) (page 6) Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal
1 Rouge
2	V	e	r	t
	(Synchronisation sur le vert)
3	B	l	e	u
4	I	D	(	M
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9 DDC +5 V*
10 Masse
11 ID (Masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d’horloge (SCL)*

* DDC (Display Data Channel) est une norme de VESA.

Installation

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton:

• Cordon d'alimentation (1)
• Adaptateur Macintosh (système beige) (1)
• Disquette d'installation (1)
- Carte de garantie (1)
- Remarques sur l'entretien de la surface de l'écran (1)
- Ce mode d'emploi (1)

1re étape: Raccordez le moniteur à l'ordinateur

Mettez le moniteur et l'ordinateur hors tension avant de procéder au raccordement.

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risqueriez de les plier.

■ Raccordement à un PC/AT IBM ou à un ordinateur compatible

AG IN vers la sortie vidéo

PC/AT IBM ou ordinateur compatible

■ Raccordement à un ordinateur Macintosh ou compatible

AC IN Adaptateur Macintosh (système beige) (fourni)* Macintosh ou ordinateur compatible vers la sortie vidéo

* Raccordez l'adaptateur Macintosh fourni à l'ordinateur avant de brancher le câble.

Cet adaptateur est compatible avec les ordinateurs Macintosh LC, Performa, Quadra, Power Macintosh et Power Macintosh G3 pourvus de deux rangées de broches. Si vous raccordez un ordinateur Power Macintosh G3 d'une autre série doté de trois rangées ou des modèles autres que ceux mentionnés ci-dessus, vous avez besoin d'un adaptateur différent (non fourni).

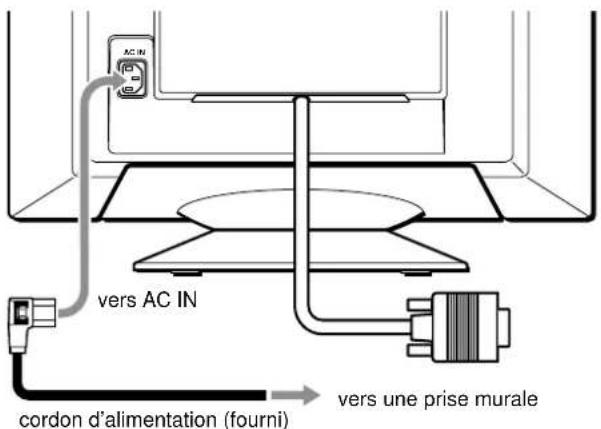

2e étape: Branchez le cordon d'alimentation

Le moniteur et l'ordinateur étant hors tension, branchez d'abord le cordon d'alimentation sur le moniteur et ensuite sur une prise murale.

AC IN vers AC IN cordon d'alimentation (fourni) vers une prise murale

3e étape: Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension et puis l'ordinateur.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Vérifiez si le moniteur est correctement raccordé à l'ordinateur.
• Si l'indication PAS ENTREE VIDEO apparaît à l'écran, vérifiez si la carte graphique de votre ordinateur est complètement introduite dans la fente de bus appropriée.
• Si vous remplacez un ancien moniteur par ce modèle et si l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 109 kHz et la fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remèdes" à la page 16.

Pour les clients utilisant Windows 95/98

Pour maximiser le potentiel de votre moniteur, installez le fichier d'information sur les nouveaux modèles de la disquette d'installation sur votre PC.

Ce moniteur est conforme à la norme Plug & Play "VESA DDC". Si votre PC/carte graphique est conforme à la norme DDC, sélectionnez "Plug & Play Monitor (VESA DDC)" ou la désignation de ce moniteur comme type de moniteur dans le "Control Panel" sous Windows 95/98. Si votre carte PC/graphique communique difficilement avec ce moniteur, chargez la disquette d'installation et sélectionnez le nom de ce modèle comme type de moniteur.

Pour les clients utilisant Windows NT4.0

L'installation du moniteur sous Windows NT4.0 est différente de Windows 95/98 et n'implique pas la sélection du type de moniteur. Reportez-vous au mode d'emploi Windows NT4.0 pour plus de détails sur le réglage de la résolution, le taux de régénération et le nombre de couleurs.

Sélection de la langue d'affichage des menus (LANG)

Les écrans de menu peuvent être affichés en français, anglais, allemand, espagnol, italien, néerlandais, suédois, russe et japonais. La sélection par défaut est l'anglais.

1 Appuyez au centre de la manette de commande.

Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

MISU ①

ECRAN CENTRE SORTIR COUL. TAILLE OPTION

2 Déplacez la manette de commande de façon à mettre 📄 LANG en évidence et appuyez à nouveau au centre de la manette de commande.

MBU

LANGUAGE ► ENGLIS FRAN AIS EUTSC ESPA OL ITALIANO NE ERLAN S SVENS A. РУССКИЙ 日本語

3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner une langue.

• ENGLISH: Anglais
• FRANÇAIS
• DEUTSCH: Allemand
- ESPAÑOL: Espagnol
• ITALIANO: Italien
• NEDERLANDS: Néerlandais
• SVENSKA: Suédois
• :РУССКИЙ
• :日本語ais

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Pour restaurer l'anglais

Appuyez sur la touche RESET pendant que le menu LANGUAGE est affiché à l'écran.

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à l'aide des écrans de menu.

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le MENU principal à l'écran. Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

Utilisez la manette de commande pour sélectionner l'un des menus suivants.

① CENTRE (page 10)

Sélectionnez le menu CENTRE pour régler le centrage de l'image, la taille ou le zoom.

②TAILLE (page 10)

Sélectionnez le menu TAILLE pour régler la taille de l'image, le centrage ou le zoom.

3GEOM (page 10)

Sélectionnez le menu GEOM pour régler la rotation et la forme de l'image.

4COULEUR (page 12)

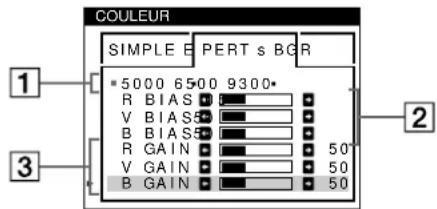

Sélectionnez le menu COULEUR pour régler la température de couleur de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

COULEUR SIMPLE E PERT sRGB = 5000 6500 9300 5000

ECRAN (page 11)

Sélectionnez le menu ECRAN pour ajuster la qualité de l'image. Vous pouvez ajuster l'alignement et l'effet de suppression du moiré.

6CONV (page 11)

Sélectionnez le menu CONV pour régler la convergence horizontale et verticale de l'image.

7 LANG (page 7)

Sélectionnez le menu LANG pour choisir la langue d'affichage des menus.

LANGUAGE ► ENGLISH FRAN AIS EUTSC ESPA OL ITALIANO NE ERLAN S SVENS A РУССКИЙ 日本語

8OPTION (page 13)

Sélectionnez le menu OPTION pour régler les options du moniteur. Les options comprennent:

• démagnétisation de l'écran
- changement de la position des écrans de menu
• verrouillage des commandes

9SORTIR

Sélectionnez le menu SORTIR pour quitter le menu.

■ Affichage du signal d'entrée en cours

Les fréquences horizontale et verticale du signal d'entrée en cours sont affichées dans le MENU principal. Si le signal correspond à l'un des modes présélectionnés de ce moniteur, la résolution est également affichée.

ECRAN CENTRE SORTR COUL. TAILLE OPTION la résolution du signal d'entrée en cours 68,7 z/ 85 z 1024×768 les fréquences horizontale et verticale du signal d'entrée en cours

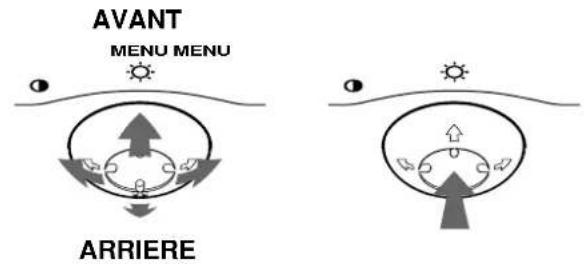

■ Utilisation de la manette de commande

1 Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l'écran.

MENU

2 Sélectionnez le menu que vous voulez régler.

Mettez en évidence le menu de votre choix en déplaçant la manette de commande vers l'arrière pour monter (↑), vers l'avant pour descendre (↓) et vers la gauche (←) ou vers la droite (→) pour vous déplacer latéralement.

AVANT MENU MENU ARRIERE

3 Réglez le menu.

Déplacez la manette de commande vers la gauche (←) ou la droite (→) pour effectuer le réglage.

MENU

4 Quittez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal et deux fois pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

MENU

■ Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 14 pour plus d'informations sur la réinitialisation des réglages.

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d'un menu LUMINOSITE/CONTRASTE séparé. Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Déplacez la manette de commande dans n'importe quel sens.

Le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

2 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour régler la luminosité (○), et vers la gauche ou la droite ←/→ pour régler le contraste (●).

Si vous utilisez le mode sRGB

Si vous avez sélectionné le mode sRGB dans le menu COULEUR, le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

Pour plus d'informations sur l'utilisation du mode sRGB, voir "Réglage des couleurs de l'image (COULEUR)" à la page 12.

Le menu disparaît automatiquement au bout d'environ 3 secondes.

Réglage de la taille de l'image (TAILLE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre → TAILLE en évidence et appuyez à nouveau au centre de la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran.
3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner pour le réglage horizontal ou ↓ pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler la taille.

Réglage du centrage de l'image (CENTRE)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre CENTRE en évidence et appuyez à nouveau au centre de la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran.
3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner □ pour réglage horizontal ou □ pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour régler le centrage.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre TAILLE ou CENTRE en évidence et appuyez à nouveau au centre de la manette de commande. Le menu TAILLE/CENTRE apparaît à l'écran.
3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner Ⓔ(zoom), et déplacez-la vers la gauche ou la droite ←/→ pour agrandir ou réduire l'image.

Remarque

Le réglage s'arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximum ou minimum.

Réglage de la forme de l'image (GEOM)

Les réglages GEOM vous permettent de régler la rotation et la forme de l'image.

Le réglage de la rotation □ est enregistré dans la mémoire pour tous les signaux d'entrée. Tous les autres réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre □ GEOM en évidence et appuyez à nouveau au centre de la manette de commande. Le menu GEOMETRIE apparaît à l'écran.
3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour

	faire pivoter l'image
	élargir ou rétrécir les côtés de l'image
	décaler les côtés de l'image vers la gauche ou la droite
	régler la largeur de l'image dans le haut de l'écran
	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage de la convergence (CONV)

Les réglages CONV vous permettent de régler la qualité de

l'image en contrôlant la convergence. La convergence est

l'alignement des signaux de couleur rouge, vert et bleu.

Si vous voyez des ombres rouges ou bleues autour des lettres ou des lignes, réglez la convergence.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre CONV en évidence et appuyez à nouveau au centre de la manette de commande.

Le menu CONVERGENCE apparaît à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
	décaler horizontallement les ombres rouges ou bleues
	décaler verticalement les ombres rouges ou bleues
TOPCONVER V HAUT	décaler verticalement les ombres rouges ou bleues dans le haut de l’écran
BOTCONVER V BAS	décaler verticalement les ombres rouges ou bleues dans le bas de l’écran

Réglage de la qualité de l'image (ECRAN)

Les réglages ECRAN vous permettent de régler la qualité de l'image en contrôlant le moiré et l'alignement.

• Si les couleurs sont irrégulières dans les angles de l'écran, réglez l'alignement.
• Si des motifs elliptiques ou ondulatoires apparaissent à l'écran, supprimez le moiré.

Les réglages SUPPRIMER MOIRE et REGLAGE MOIRE sont enregistrés dans la mémoire pour le signal d'entrée en cours. Tous les autres réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l'écran.

2 Déplacez la manette de commande pour mettre ECRAN en évidence et appuyez à nouveau au centre de la manette de commande.

Le menu ECRAN apparaît à l'écran.

3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l’angle supérieur gauche de l’écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l’angle supérieur droit de l’écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l’angle inférieur gauche de l’écran.
PURETE COULEUR	réduire au minimum les irrégularités des couleurs dans l’angle inférieur droit de l’écran.
SUPPRIMER MOIRE*	activer (ON) ou désactiver (OFF) la fonction de suppression du moiré.(REGLAGE MOIRE) apparaît dans le menu si vous sélectionnez ON.
REGLAGE MOIRE	régler le degré de suppression du moiré jusqu’à ce que le moiré ait été réduit au minimum.

* Le moiré est comme une interférence naturelle qui produit des lignes douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite d'interférences entre le motif de l'image à l'écran et le motif de luminophores du moniteur.

Exemple de moiré

Remarque

L'image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur ON.

Réglage des couleurs de l'image (COULEUR)

Les réglages COULEUR vous permettent d'ajuster la température des couleurs de l'image en changeant le niveau des couleurs des champs de couleur blanche. Les couleurs apparaissent rougeâtres lorsque la température est basse et bleuâtres lorsque la température est élevée. Ce réglage s'avère bien pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre COUL. en évidence et appuyez à nouveau au centre de la manette de commande. Le menu COULEUR apparaît à l'écran.
3 Déplacez la touche de commande ←/→ pour sélectionner le mode de réglage. Il existe trois types de modes de réglage, SIMPLE, EXPERT et sRGB.
4 Déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage. Procédez au réglage du mode sélectionné en suivant les instructions ci-dessous.

Mode SIMPLE

COULEUR SIMPLE E PERT s BGR 5000 6500 9300* 50 00 1 2

1 Déplacez la touche de commande ↓/↑ pour sélectionner la rangée 1 de température de couleur. Déplacez ensuite la touche de commande ←/→ pour sélectionner une température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Etant donné que le réglage par défaut est 9300K, les blancs passent d'une teinte bleuâtre à une nuance rougeâtre lorsque la température est abaissée à 6500K et 5000K.

2 Si nécessaire, ajustez finement la température de couleur.

Déplacez la touche de commande ↓/↑ pour sélectionner la rangée 2 de température de couleur. Déplacez ensuite la touche de commande ←/→ pour ajuster finement la température de couleur.

Si vous ajustez finement la température de couleur, les nouveaux réglages de la couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre 1 du menu change selon la séquence suivante.

• [5000K]→[ ◯1 ]
• [6500K]→[2]
• [9300K]→[ ☐β ]

Mode EXPERT

Vous pouvez effectuer des réglages additionnels plus détaillés des couleurs en sélectionnant le mode EXPERT.

COULEUR SIMPLE B PERT s BGR ■ 5000 6500 9300* R BIAS □ V BIAS □ B BIAS □ R GAIN □ 50° V GAIN □ 50 B GAIN □ 50 1 2 3

1 Déplacez la touche de commande ↓/↑ pour sélectionner la rangée 1 de température de couleur. Déplacez ensuite la touche de commande ←/→ pour sélectionner une température de couleur.
2 Déplacez la touche de commande ↓/↑ pour sélectionner le paramètre de réglage 2. Déplacez ensuite la touche de commande ←/→ pour ajuster BIAS (niveau de noir).

Ce paramètre ajuste les zones foncées d'une image.

3 Déplacez la touche de commande ↓/↑ pour sélectionner le paramètre de réglage ③. Déplacez ensuite la touche de commande ←/→ pour ajuster GAIN (niveau de blanc).

Ce paramètre ajuste les zones claires d'une image.

Vous pouvez régler les composantes R (rouge), V (verte) et B (bleue) du signal d'entrée lorsque vous effectuez des changements aux paramètres 2 et 3.

Si vous ajustez finement la température de couleur, les nouveaux réglages de couleur sont enregistrés dans la mémoire pour chacune des trois températures de couleur et le paramètre ① du menu change selon la séquence suivante.

• [5000K]→[ ◦1 ]
• [6500K]→[2]
• [9300K]→[ ■3 ]

Mode sRGB

Le réglage de couleur sRGB est un protocole d'espace couleur standard conçu pour corréler les couleurs affichées et imprimées des systèmes informatiques compatibles avec sRGB. Pour ajuster les couleurs suivant le profil sRGB, sélectionnez simplement le mode sRGB dans le menu COULEUR. Pour pouvoir afficher correctement les couleurs sRGB (γ=2,2, 6500K), vous devez cependant configurer votre ordinateur suivant le profil sRGB et ajuster la luminosité (♀) et le contraste (●) suivant les numéros affichés dans le menu. Pour plus d'informations sur la façon de changer les réglages de la luminosité (♀) et du contraste (●), voir page 9.

Remarque

Votre ordinateur et les autres appareils raccordés (une imprimante, par exemple) doivent être compatibles avec sRGB.

COULEUR SIMPLE E PERT sGBR 56 76 POUR s BGR

Réglages supplémentaires (OPTION)

Vous pouvez démagnétiser (dégausser) manuellement le moniteur, changer la position des menus et verrouiller les commandes.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran.
2 Déplacez la manette de commande pour mettre OPTION en évidence et appuyez à nouveau au centre de la manette de commande. Le menu OPTION apparaît à l'écran.
3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l'écran

L'écran du moniteur est automatiquement démagnétisé à la mise sous tension.

Pour démagnétiser manuellement l'écran, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner ⊕ (DEGAUSS). Déplacez ensuite la manette de commande vers la droite →.

L'écran est démagnétisé pendant environ 2 secondes. Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats.

Changement de la position d'affichage des écrans de menu

Changez la position du menu s'il bloque une image à l'écran. Pour changer la position d'affichage des écrans de menu, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner - (POSITION H OSD) pour le réglage horizontal ou - (POSITION V OSD) pour le réglage vertical. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour déplacer le menu.

Verrouillage des commandes

Pour protéger les données de réglage en verrouillant les commandes, déplacez d'abord la manette de commande vers le haut ou le bas ↓/↑ afin de sélectionner ⒷMENU VERROUILLE). Déplacez ensuite la manette de commande vers la droite →, pour sélectionner ON.

Seuls le commutateur ⏻ (alimentation), et les paramètres SORTIR et OMENU VERROUILLE) du menu OPTION restent opérationnels. Si d'autres paramètres sont sélectionnés, le symbole 📄 apparaît à l'écran.

Pour désactiver le verrouillage des commandes

Répétez la procédure ci-dessus et réglez 📂 (MENU VERROUILLE) sur OFF.

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

RESET

Réinitialisation d'un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous voulez réinitialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche RESET lorsqu'aucun menu n'est affiché sur l'écran.

Attention que les paramètres suivants ne sont pas réinitialisés par cette méthode:

• langue d'affichage des menus (page 7)
- mode de réglage dans le menu COULEUR (SIMPLE, EXPERT, sRGB) (page 12)
- position d'affichage des menus (page 13)
• verrouillage des commandes (page 13)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche RESET enfoncée pendant au moins deux secondes.

Remarque

La touche RESET ne fonctionne pas lorsque ON (MENU VERROUILLE) est réglé sur ON.

Caractéristiques techniques

Modes présélectionné et utilisateur

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes présélectionnés qui sont enregistrés dans la mémoire du moniteur de manière à offrir une image de haute qualité au centre de l'écran. (Voir Appendix pour une liste des modes présélectionnés.) Pour les signaux d'entrée qui ne correspondent pas à l'un des modes présélectionnés, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontale: 30 à 109 kHz ; verticale: 48 à 160 Hz). Lorsque l'image est réglée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Remarque à l'intention des utilisateurs de Windows

Vérifiez le mode d'emploi de votre carte vidéo ou le programme utilitaire fourni avec la carte graphique et sélectionnez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie	L'indicateur ⏻ (alimentation)
fonctionnement normal	≤ 145 W vert
1 veille ≤ 15 W vert et orange en alternance
2 interruption (sommeil)*	≤ 15 W vert et orange en alternance
3 inactif**(sommeil profond)*	Approx. 1 W orange
hors tension 0 W désactivé

* "Sommeil" et "sommeil profond" sont des modes d'économie d'énergie définis par l'Environmental Protection Agency.

** Lorsque votre ordinateur passe en mode d'économie d'énergie, le signal d'entrée est coupé et PAS ENTREE VIDEO apparaît à l'écran. Au bout de quelques secondes, le moniteur passe en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si de fines lignes apparaissent à l'écran (fils d'amortissement)

Les lignes que vous apercevez sur votre écran sont une caractéristique normale des moniteurs Trinitron et ne constituent donc pas un dysfonctionnement. Il s'agit de l'ombre des fils d'amortissement employés pour stabiliser la grille d'ouverture qui sont le plus facilement visibles lorsque l'arrière-plan de l'écran est clair (généralement blanc). La grille d'ouverture est l'élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Fils d'amortissement

Messages affichés à l'écran

Si le signal d'entrée présente une anomalie, l'un des messages suivants apparaît à l'écran.

Si l'indication PAS ENTREE VIDEO apparaît à l'écran

INFORMATIONS ECRAN FONCTIONNE ENTREE 68.7 Hz / 85Hz PAS ENTREE VIDEO HITE RE GREEN BLUE

① Fréquences du signal d'entrée en cours

Si le moniteur reconnaît les fréquences du signal d'entrée en cours, les fréquences horizontales et verticales s'affichent.

② La condition du signal d'entrée PAS ENTREE VIDEO

Cela indique qu'il n'y a pas de signal d'entrée.

Si HORS PLAGE DE BALAYAGE apparaît à l'écran

INFORMAT IONS ECRAN FONCTIONNE ENTREE 130.0 Hz/ H57 z HORS PLAGE E BALA AGE CHANGER S NC SIGNAL HITE RE GREEN BLUE

1 Fréquences du signal d'entrée en cours

Si le moniteur reconnaît les fréquences du signal d'entrée en cours, les fréquences horizontales et verticales s'affichent.

② La condition du signal d'entrée HORS PLAGE DE BALAYAGE

Indique que le signal entré n'est pas supporté par les spécifications du moniteur.

3 Les remèdes

CHANGER SYNC SIGNAL apparaît à l'écran. Si vous remplaccez un ancien moniteur par ce moniteur, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur sur une fréquence horizontale comprise entre 30 et 109 kHz et une fréquence verticale entre 48 et 160 Hz.

Pour plus d'informations, voir "Symptômes et remèdes" à la page 16.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 18) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

* Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Symptôme Vérifiez
Pas d'imageSi l'indicateur ⏻ (alimentation) ne s'allume pas	Vérifiez si le cordon d'alimentation est correctement branché.Vérifiez si le commutateur ⏻ (alimentation) est réglé sur la position “on”.
Si le message PAS ENTREEVIDEO apparaît à l'écran ou si l'indicateur ⏻ (alimentation) est allumé en orange ou alterne entre le vert et l'orange	Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement enfoncées dans leurs prises respectives (page 6).Vérifiez si les broches du connecteur d'entrée vidéo HD15 ne sont pas pliées ou enfoncées.■Problèmes causés par l'ordinateur ou tout autre appareil raccordéL'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.Vérifiez si l'ordinateur est sous tension (“on”).Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus correcte.
Si le message HORS PLAGE DE BALAYAGE apparaît à l'écran	■Problèmes causés par l'ordinateur ou tout autre appareil raccordéVérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit.Horizontale: 30 à 109 kHzVerticale: 48 à 160 Hz
Si aucun message ne s'affiche et si l'indicateur ⏻ (alimentation) est vert ou clignote en orange	Activez la fonction d'autodiagnostic (page 18).
Si vous utilisez Windows 95/98	Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et procédez comme suit. Installez la disquette d'installation (page 7) et sélectionnez ce moniteur (“CPD-E500”) parmi les moniteurs Sony dans l'écran de sélection de moniteur de Windows 95/98.
Si vous utilisez un système Macintosh	Vérifiez si l'adaptateur Macintosh fourni et le câble de signal vidéo sont correctement raccordés (page 6).
L'image scintille, sautille, oscille ou est brouillée	Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des téléviseurs.Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivoter le moniteur de 90° vers la gauche ou la droite.■Problèmes causés par l'ordinateur ou tout autre appareil raccordéVérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre carte graphique.Assurez-vous que le mode graphique (VESA, Macintosh 21" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage adéquate,certaines cartes graphiques peuvent avoir une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir la meilleure image possible.
L'image est floue	Ajustez la luminosité et le contraste (page 9).Démagnétiscz le moniteur* (page 13).Si SUPPRIMER MOIRE est réglé sur ON, il se peut que l'image devienne floue.Réduiscz l'effet de suppression du moiré ou réglcz SUPPRIMER MOIRE sur OFF (page 11).
Des images fantômes apparaissent	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L'image n'est pas centrée ou de taille incorrecte	Ajustez la taille (page 10) ou le centrage (page 10) de l'image. Attention que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
Les bords de l'image sont incurvés	Ajustez la géométrie (page 10).
Un motif ondulatoire ou elliptique (moiré) est visible	Mettez SUPPRIMER MOIRE sur ON et ajustez le degré de suppression de moiré jusqu'à ce que le moiré ait été réduit au minimum (page 11).■Problèmes causés par l'ordinateur ou tout autre appareil raccordéChangez le motif de votre bureau.
Les couleurs ne sont pas uniformes	Démagnétisez le moniteur* (page 13). Si vous placez à côté du moniteur un appareil qui génère un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du moniteur, il se peut que les couleurs perdent leur uniformité.Ajustez l'alignement (page 11).
Le blanc n'est pas blanc	Ajustez la température de couleur (page 12).
Les lettres et les lignes sont soulignées d'une ombre rouge ou bleue	Ajustez la convergence (page 11).
Les touches du moniteur sont inopérantes(ONapparaît sur l'écran)	Si la fonction de verrouillage des commandes est réglée sur ON, réglez-la sur OFF (page 13).
Un souffle est audible juste après la mise sous tension	C'est le son provoqué par le cycle de démagnétisation automatique. Lorsqu'il est mis sous tension, le moniteur est automatiquement démagnétisé pendant deux secondes.

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que le moniteur reçoit un signal vidéo, maintenez le centre de la manette de commande enfoncé pendant au moins cinq secondes pour afficher la case d'informations relatives à ce moniteur.

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du modèle: CPD-E500
- Numéro de série
- Marque et spécifications de votre ordinateur et de votre carte graphique.

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. S'il y a un problème au niveau de notre moniteur ou de l'ordinateur, l'écran se vide et l'indicateur ⏻ (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur ⏻ (alimentation) s'allume en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

Indicateur ⏻ (alimentation)

Si l'indicateur ⏻ (alimentation) est allumé en vert

1 Déconnectez le câble d'entrée vidéo ou mettez l'ordinateur raccordé hors tension.
2 Appuyez deux fois sur la touche ⏻ (alimentation) pour mettre le moniteur hors et sous tension.
3 Déplacez la manette de commande vers la droite → pendant 2 secondes avant que le moniteur passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniteur fonctionne correctement.

Reconnectez le câble d'entrée vidéo et vérifiez la condition de votre ordinateur.

Si les barres de couleur n'apparaissent pas, c'est probablement parce qu'une anomalie s'est produite au niveau du moniteur. Informez votre revendeur Sony agréé de l'état du moniteur.

Si l'indicateur ⏻ (alimentation) clignote en orange

Appuyez deux fois sur la touche ⏻ (alimentation) pour mettre le moniteur hors et puis sous tension.

Si l'indicateur ⏻ (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur ⏻ (alimentation) clignote toujours, c'est probablement parce qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur ⏻ (alimentation) et informez votre revendeur Sony agréé de l'état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo.

Spécifications

Tube cathodique Pas d'ouverture de grille de 0,24 mm 21 pouces mesurés en diagonale Déflexion de 90 degrés Trinitron FD

Taille de l'image affichée Approx. 403,8 · 302,2 mm (l/h) (16 · 12 po) Zone de visualisation de 19,8"

Résolution Maximum Horizontale: 2048 points Verticale: 1536 lignes

Recommandée Horizontale: 1600 points

Verticale: 1200 lignes

Zone d'image standard Approx. 388 · 291 mm (l/h) (15^3/8 · 11^1/2 po) ou

Approx. 364 · 291 mm (l/h) (14^3/8 · 11^1/2 po)

Fréquence de déflexion* Horizontale: 30 à 109 kHz Verticale: 48 à 160 Hz

Tension/courant d'entrée 100 à 240 V, 50 – 60 Hz, 2,0 – 1,0 A

Consommation électrique Approx. 145 W

Dimensions Approx . 497 · 480 · 478 mm (l/h/p) (19 ^5 /8 · 19 · 18 ^7 /8 po)

Masse Approx. 32 kg (70 lb 9 oz)

Plug & Play DDC1/2B/2Bi, GTF**

Accessoires fournis Voir page 6

* Condition de synchronisation horizontale et verticale recommandée

- La largeur de synchronisation horizontale doit être supérieure à 4,8% de la durée horizontale totale ou 0,8 μs, suivant la valeur la plus grande.

- La largeur de suppression horizontale doit être supérieure à 2,3 µsec.

- La largeur de suppression verticale doit être supérieure à 450 µsec.

** Si le signal d'entrée est compatible avec la Generalized Timing Formula (GTF), la fonction GTF du moniteur fournit automatiquement une image optimale pour l'écran.

La conception et les spécifications sont sujettes à modifications sans préavis.

Índice

Precauciones 4
