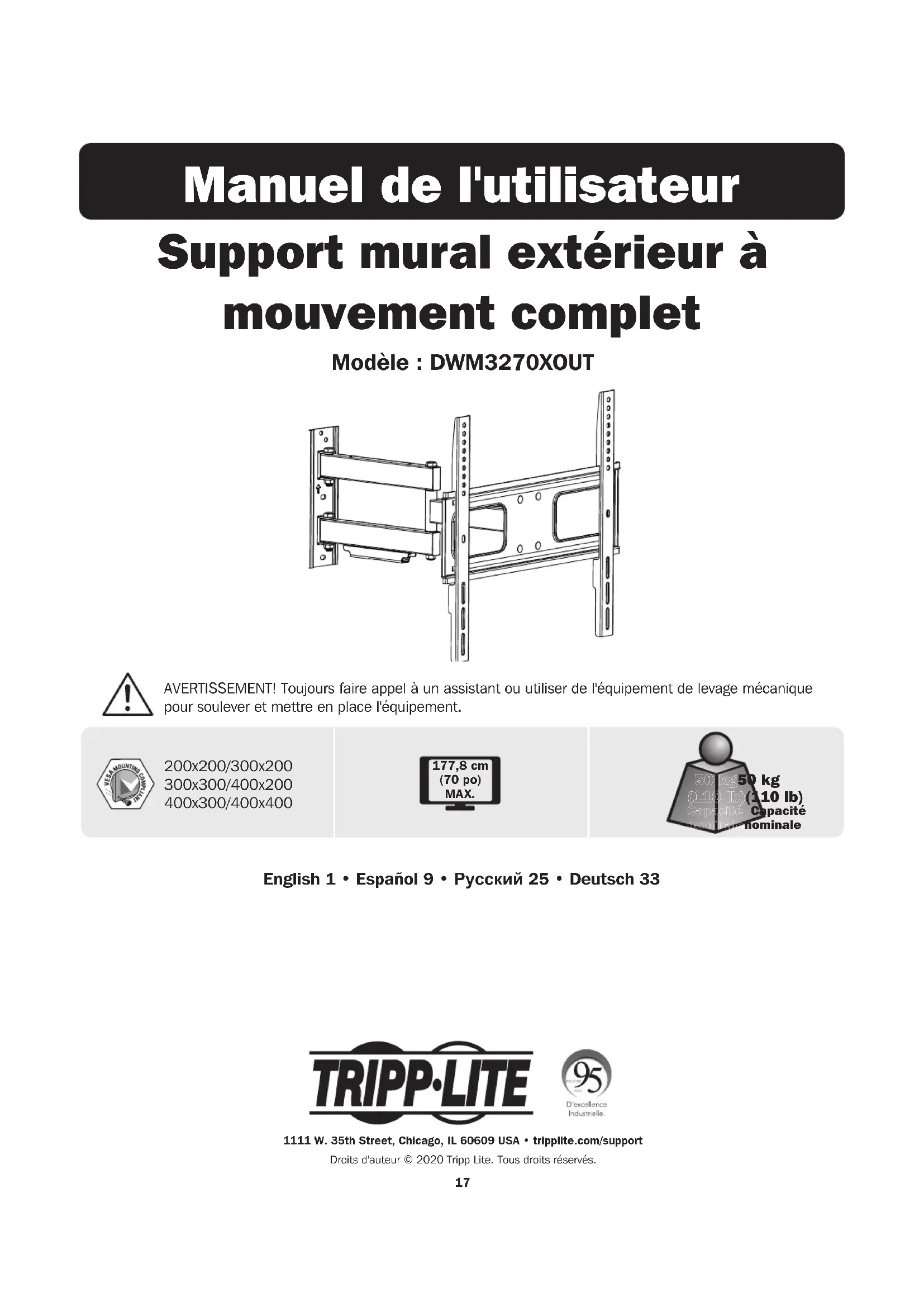

MODE D'EMPLOI DWM3270XOUT Tripp Lite

Manuel de l'utilisateur

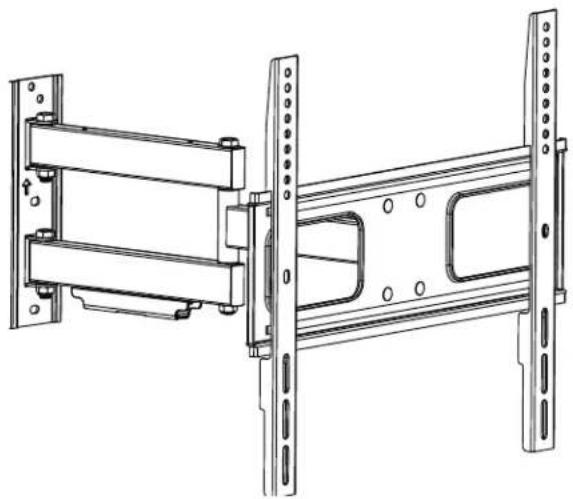

Support mural extérieur à mouvement complet

Modèle : DWM3270XOUT

AVERTISSEMENT! Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever etmettre en place l'équipement.

200x200/300x200

300x300/400x200

400x300/400x400

English 1 • Espanol 9 • Pyszczny 25 • Deutsch 33

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

MISE EN GARDE

• Lire le manuel d'instructions dans son intégrality avant de commencer l'assemblage et l'installation. Pour toute question concernant les instructions ou les avertissements, communiquer avec le soutien de Tripp Lite.
  L'utilisation avec des produits plus lourds que les charges nominales indiquées risquerait de causeur une instability et possiblement des blessures.
• Les supports doivent être fixés conformément à ces instructions. Une mauvaise installation risquerait de causeurs des dommages ou des blessures graves.
• Utiliser de l'équipment de sécurité et des outils appropriés. L'installation de ce produit doit être confiee uniquement a des professionnels.
• Ce produit est concu pour etre instalé sur des murs avec des montants en bois, des murs solides en beton ou des murs en briques.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout matériel et composant attachés.
• Utiliser les vis de montage fournies et NE PAS TROP SERRER les vis de montage.
• Ce produit contient de petits éléments qui pourrait partager un risque d'étouffement en cas d'ingestion. Garder ces éléments hors de la portée des enfants.
  Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).

Listedespieces

IMPORTANT : Avant de commencer l'installation, s'assurer d'avoir reçu toutes les pieces mentionnées ci-dessous. Si des pieces sont manquantes ou défectueuses, contacter Tripp Lite pour obtenir un remplacement.

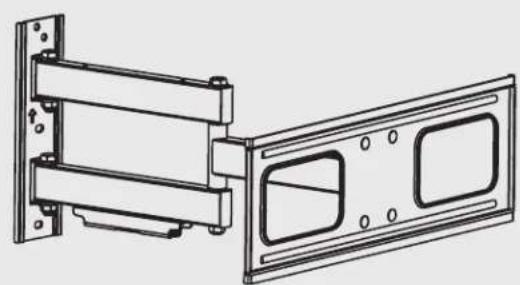

Composants

A support (x1) B support d'adaptateur

(x2)

C clé hexagonale
(x1)

Listedespieces

Emballage M

M-A M5 x 14 (x4)

M-B M6 x 14 (x4)

M-C M6 x 30 (x4)

M-D M8 x 30 (x4)

M-E M8 x 50 (x4)

M-F Rondelle D6 (x4)

M-G Rondelle D8 (x4)

M-H Petité entretoise (x8)

M-I Grande entretoise (x8)

Emballage W

W-A vis autotaraudeuse (x4)

Requis pour l'installation

Localisateur demontants (pour l'installation sur un mur avec des montants en bois)

Crayon Un niveau Perceuse avec

des meches appropriées (pour le type d'installation)

Tournevis

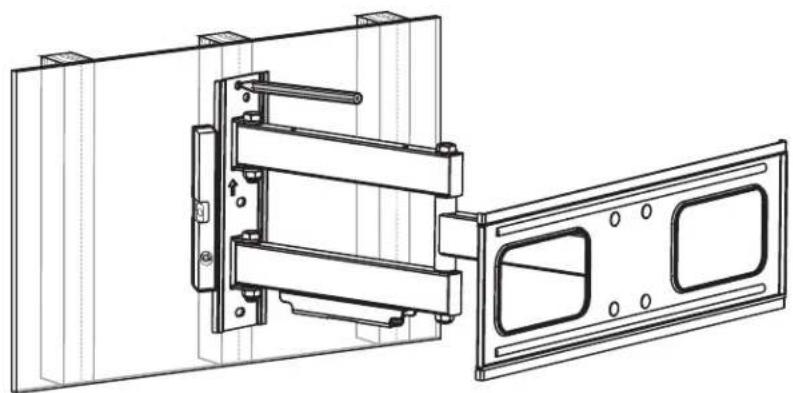

1a. Montage sur des montants muraux

Trouver et marquer l'emplacement exact des trous de montage.

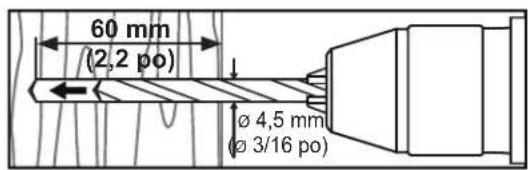

Percer des avant-trous.

S'assurer que les troussont au niveau.
Visser le montage au mur.

AVENTISSEMENT

• S'assurer que les vis de montage sont ancrees au centre des montants. Il est fortement recommendé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipment et de tout le matériel et les composants attachés.

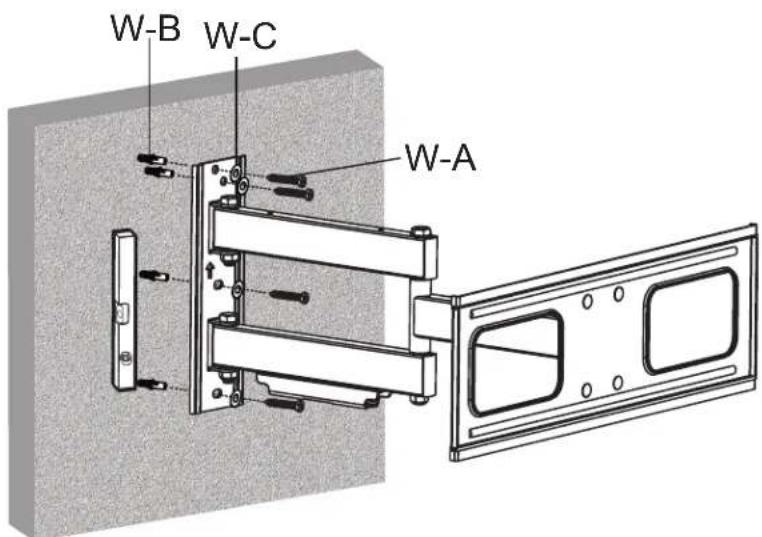

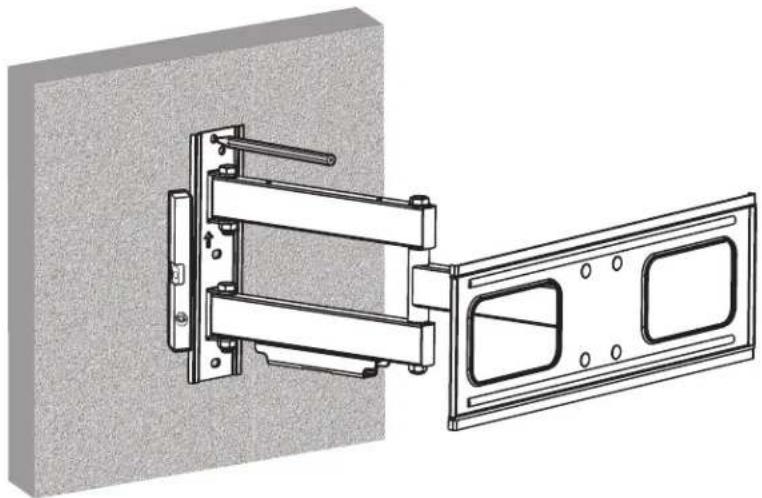

1b. Montage sur de la brique solide ou un bloc de béton

Trouver et marquer l'emplacement exact des trous de montage.

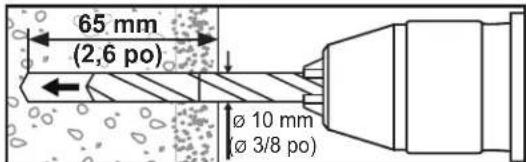

Percer des avant-trous.

S'assurer que les troussont

Visser le montage au mur.

AVENTISSEMENT

Lorsque le montage mural est installe sur un element de maconnerie en beton (egalement appelé bloc de beton ou « bloc de beton de machefer »), vérifier que l'epaiseur reelle du beton est dau moins 35 mm (1-3/8 po) afin que le beton puisse supporter les ancrages à beton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à beton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituèlement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est recommendé d'utiliser une perceuse électrique pourPERCER un trou ploutot qu'un marteau perforateur pour éviter d'endommager l'arrière du trou en présence d'un espace vide.
L'installateur doit s'assurer que la surface d'appui supportera sans risque la charge combinée de l'équipment et de tout matériel et composants attachés.

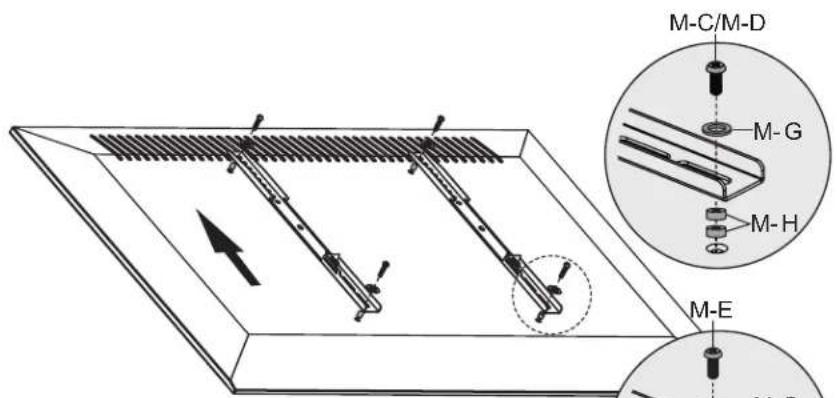

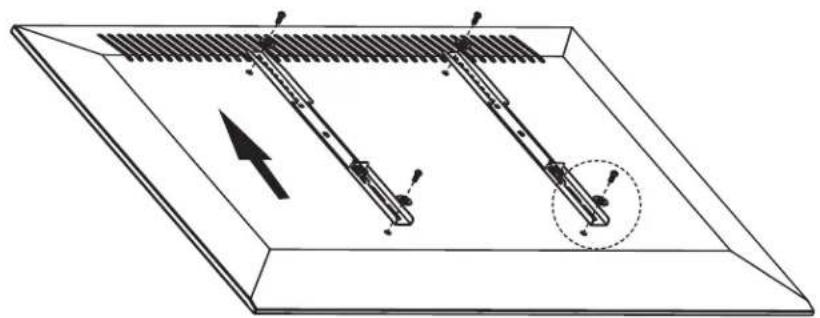

2. Installation des supports d'adaptateur

2a

2b

Remarque: Choisisir les vis, les rondelles et les
entretoises appropriees (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi pres du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclut avec l'appareil.

NE PAS TROP SERRER LES VIS!

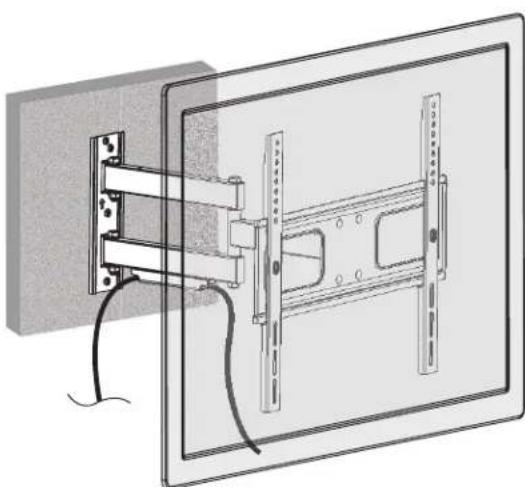

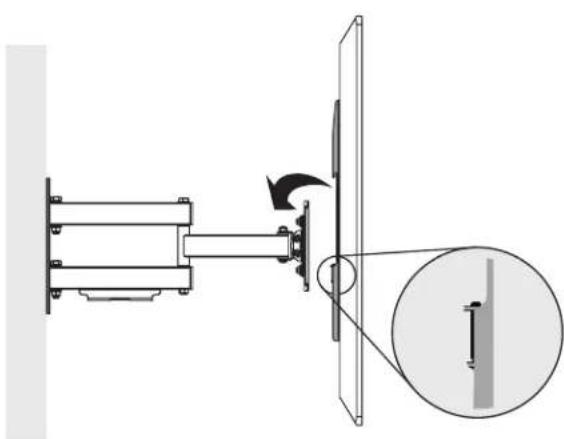

3. Suspendre l'écran

Suspendre l'écran sur la plaque de montage.

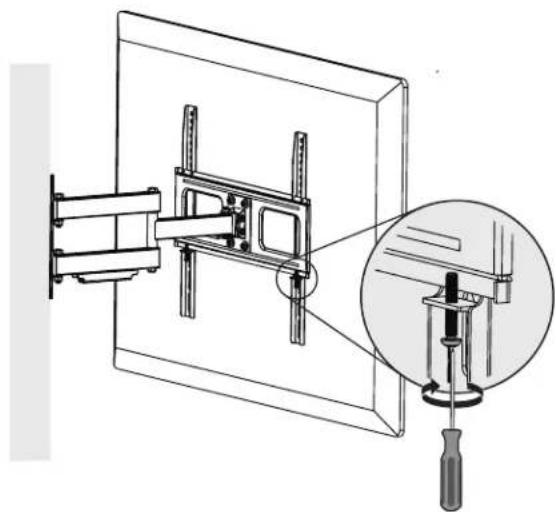

1. Serrer les boulons de sécurité.

Serrer les boulons de sécurité pour retenir l'écran en place.

1. Acheminer les câbles.

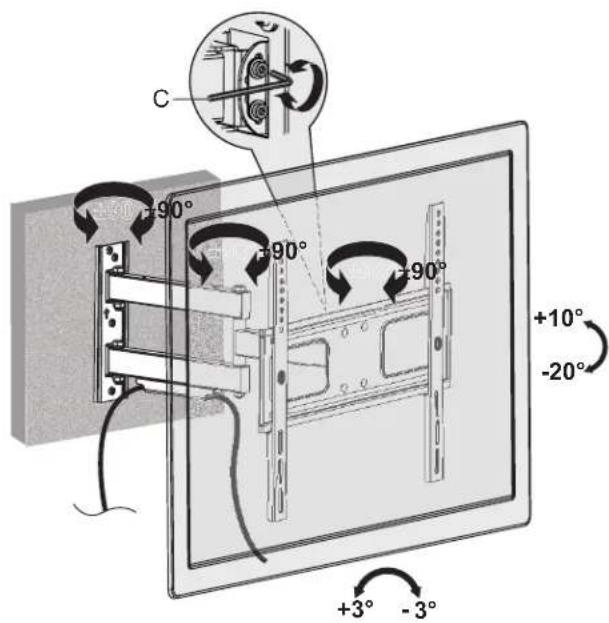

1. Apporter des ajustements.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avere défectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou replacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
