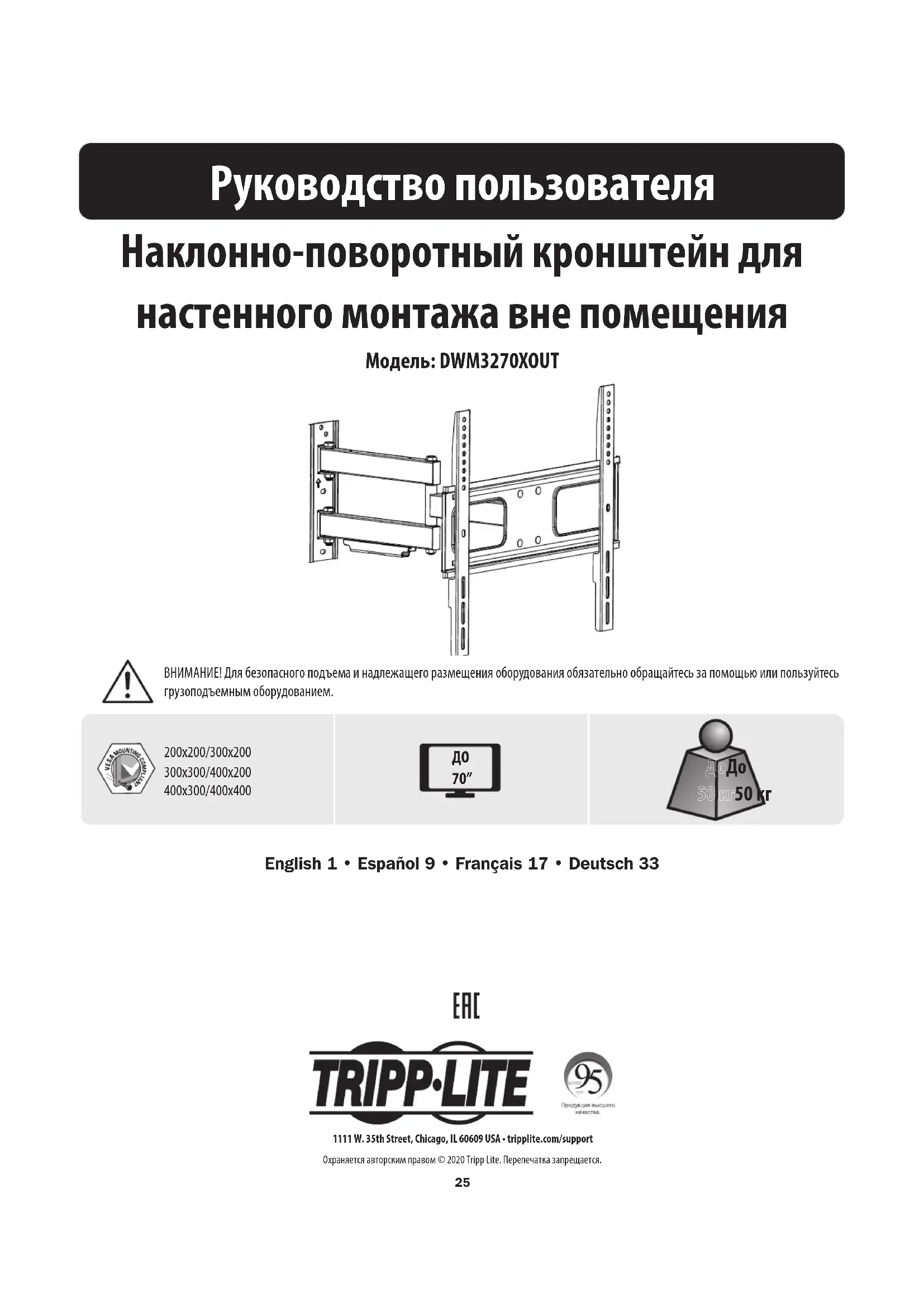

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWM3270XOUT Tripp Lite

50 кг50 кг English 1 • Español 9 • Français 17 • Deutsch 3326 Комплектация Важные указания по технике безопасности

• Перед началом сборки и установки внимательно изучите все разделы руководства. С вопросами относительно любых указаний и предупреждений обращайтесь в службу поддержки компании Tripp Lite.
• Использование данного приспособления с изделиями, масса которых превышает указанный предел, может привести к потере устойчивости с возможным нанесением травмы.
• Крепление кронштейнов должно производиться в соответствии с указаниями, изложенными в настоящем руководстве. Неправильная установка может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Необходимо использование защитных средств и надлежащих инструментов. Установка данного изделия должна производиться только специалистами.

• Данное изделие предназначено для монтажа на стенах с деревянным каркасом, а также на стенах из сплошного бетона или кирпича.

• Убедитесь в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.• Используйте крепежные винты, поставляемые в комплекте, и НЕ ПЕРЕТЯГИВАЙТЕ их.
• Данное изделие содержит мелкие детали, которые могут вызвать удушье в случае проглатывания. Эти детали следует хранить в недоступном для детей месте.

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования. ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно представленному ниже перечню. В случае отсутствия или повреждения каких-либо деталей обратитесь в компанию Tripp Lite для их замены. A Узел крепления (1 шт.) B Переходный кронштейн (2 шт.) C Ключ шестигранный (1 шт.) Компоненты27 Комплектация

неоднородностей (для монтажа на стене с деревянным каркасом) Карандаш Уровень Дрель с соответствующими

(согласно типу монтажа)

W-B Анкер для бетона (4 шт.) W-A Саморез (4 шт.) W-C Шайба (4 шт.) Упаковочный комплект M Упаковочный комплект W M-A Винт M5x14 (4 шт.) M-E Винт M8x50 (4 шт.) M-B Винт M6x14 (4 шт.) M-F Шайба D6 (4 шт.) M-C Винт M6x30 (4 шт.) M-H Проставка малая (8 шт.) M-D Винт M8x30 (4 шт.) M-I Проставка большая (8 шт.) M-G Шайба D8 (4 шт.) Необходимо для установки28 1a. Крепление к стене с деревянным каркасом

Определите и разметьтеточное местоположениемонтажных отверстийПривинтитекронштейн к стенеВысверлите направляющие отверстия

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей. • Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

W-A W-C Выровняйте отверстия 60mm 2.4”()60 мм(2.2") Ø 4,5 мм29 W-A W-C W-B

• При монтаже настенного кронштейна на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами. 1b. Крепление к стене из сплошного кирпича или бетонных блоков

Определите и разметьтеточное местоположениемонтажных отверстийПривинтитекронштейн к стенеВысверлите направляющие отверстияВыровняйте отверстия 65mm 2.6"() 65 мм(2.6") Ø 10 мм

2. Установка переходных кронштейнов

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру

• Прочно прикрепите переходные кронштейны к дисплею с помощью винтов и любых других необходимых крепежных элементов, поставляемых в комплекте. НЕ ПЕРЕТЯГИВАЙТЕ ВИНТЫ!

3. Навешивание дисплея

±90°±90° ±90°±90° ±90°±90° Навесьте дисплей на монтажную пластину Затяните предохранительные болты для фиксации дисплея

4. Затяжка предохранительных болтов

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 20-06-295 93-3CC4_RevA Гарантийные обязательства Условия 5-летней ограниченной гарантии Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.33 Benutzerhandbuch Vollbewegliche Wandhalterung für den Außenbereich Modell: DWM3270XOUT 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/supportCopyright © 2020 Tripp Lite. Alle Rechte vorbehalten.WARNUNG! Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.200x200/300x200 300x300/400x200400x300/400x400 70" max. 50 kg50 kg (50 kg)(50 kg) EingestuftEingestuft English 1 • Español 9 • Français 17 • Русский 2534 Stückliste Wichtige Sicherheitshinweise VORSICHT
