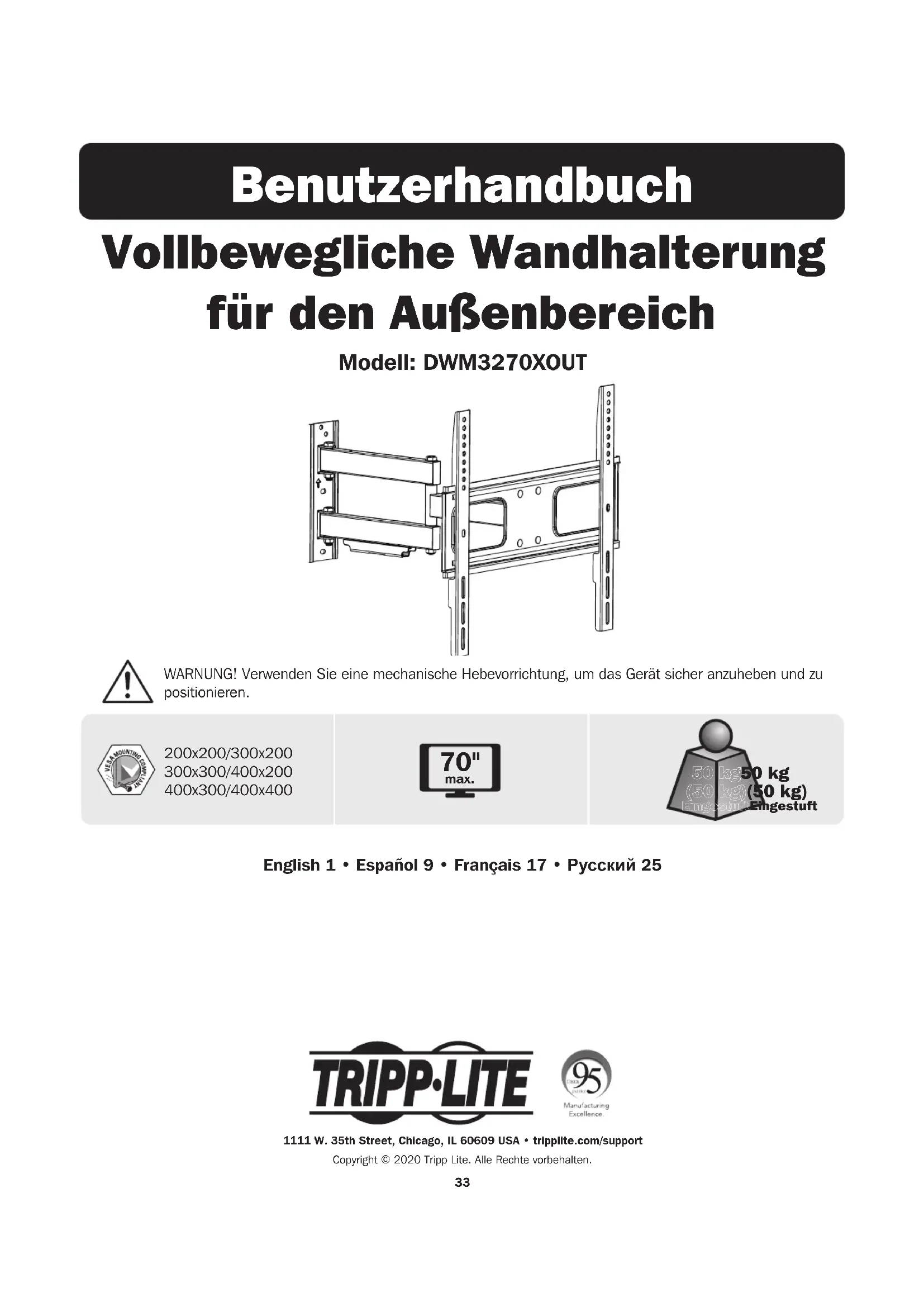

BEDIENUNGSANLEITUNG DWM3270XOUT Tripp Lite

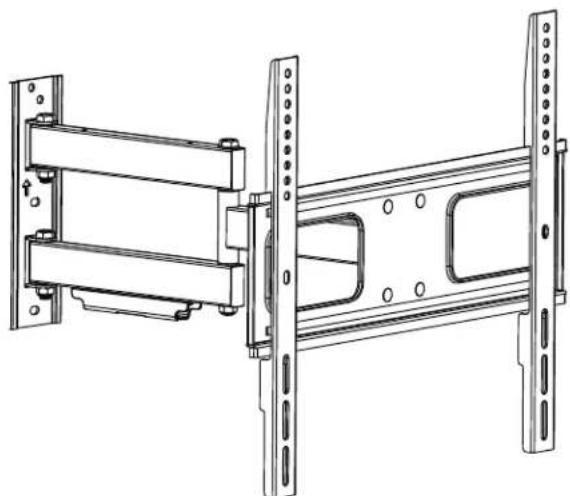

Vollbewegliche Wandhalterung für den Außenbereich

Modell: DWM3270XOUT

WARNING! Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.

200x200/300x200

300x300/400x200

400x300/400x400

English 1 • Espanol 9 • Français 17 • Pycckn 25

Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

VORSICHT

• Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Wenden Sie sich bei Fragen zu dieser Anleitung oder diesen Warnhinweisenitte an den Tripp Lite Support.
  Die Verwendung mit Produkten, die schwerer als die angegebenen Nenngewichte sind, kann zu Instabilität und damit zu Verletzungen führen.
• Halterungen müssen wie in dieser Anleitung angegeben angebracht werden. Eine unsachgemäß Installation kann zu Schaden oder schweren Verletzungen führen.
• Es sind Sicherheitseinrichtungen und geeignete Werkzeuge zu verwenden. Dieses Produkt solle nur von Fachleuten installiert werden.
• Dieses Produkt wurde für die Montage an Holzwandbalken, Massivbetonwänden oder Backsteinwänden entwickelt.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und ähnliche zugehörigen Komponenten/TRagen kann.
• Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie die Befestigungsschrauben NICHT ZU FEST an.
• Dieses Produkt enthalt Kleinteile, die beim Verschlucken zu Erstickungsgefahr führen können. Diese Teile von Kindern femhalten.
• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.

Stückliste

WICHTIG: Bevor Sie mit der Installation beginnen, stellen Sie sich, dass Sie alle unter aufgeführten Teile erhalten haben. Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Tripp Lite, um Ersatzteile zu erhalten.

Koponenten

A Befestigung (x1) B Adapterwinkel (x2) C Sechskantschlüssel

(x1)

Stückliste

Paket M
M-A M5x14 (x4)

M-B M6x14 (x4)

M-C M6x30 (x4)

M-D M8x30 (x4)

M-E M8x50 (x4)

M-F D6 Beilagscheibe (x4)

M-G D8 Beilagscheibe (x4)

M-H Kleiner Abstandhalter (8x)

M-I GroBser Abstandhalter (x8)

Paket W
W-A Blechschrauben (x4)

W-B Betonbolzen (x4)

W-C Beilagscheibe (4 x)

Für die Installation erforderlich

Balkensucher (for die Montage an Holzbalkenwänden)

Bleistift Wasserwaage Bohren Sie

mit den (furden Installationstyp) geeigneten Bohrem

Schraubenzieher

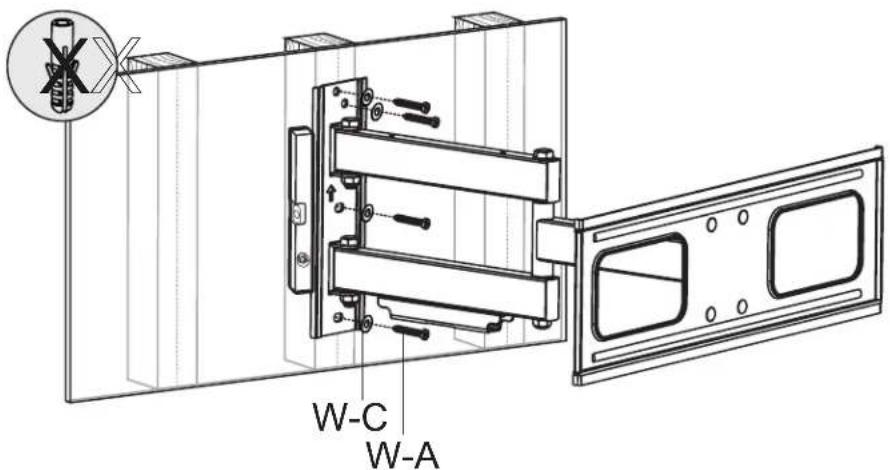

1a. Befestigen am Holzwandbalken

Markieren Sie die exakte Position der Befestigungslöcher

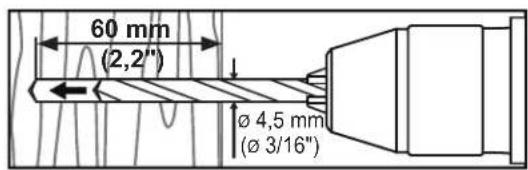

Bohren Sie Führungslocher

Stellen Sie sicher, dass die Locher eben sind

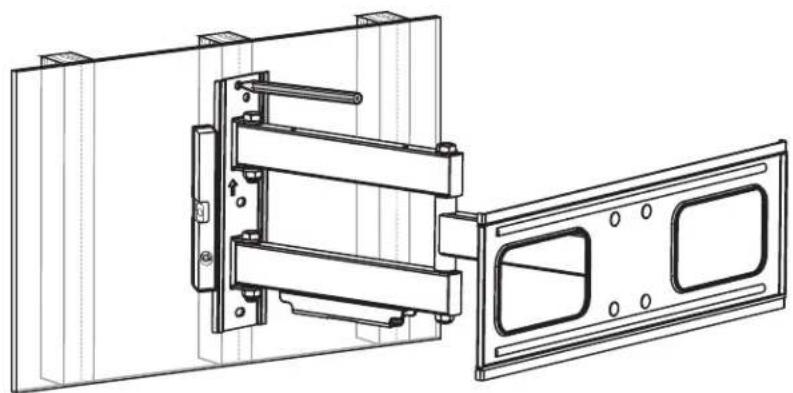

Schauben Sie die Halterung in die Wand ein

WARNING

• Stellen Sie sichere, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.
• Für andere Befestigungsmitten muss das Material vom Monteur bereitgestellt werden.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Gerats sowie das zugehörige Material und ähnliche zugehörigen Komponentenlagen kann.

1b. Befestigung an Ziegelsteinen oder Betonblöcken

Markieren Sie die exakte Position der Befestigungslöcher

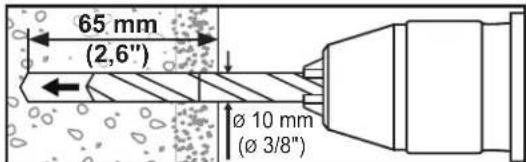

Bohren Sie Führungslocher

Stellen Sie sicher, dass die Locher eben sind

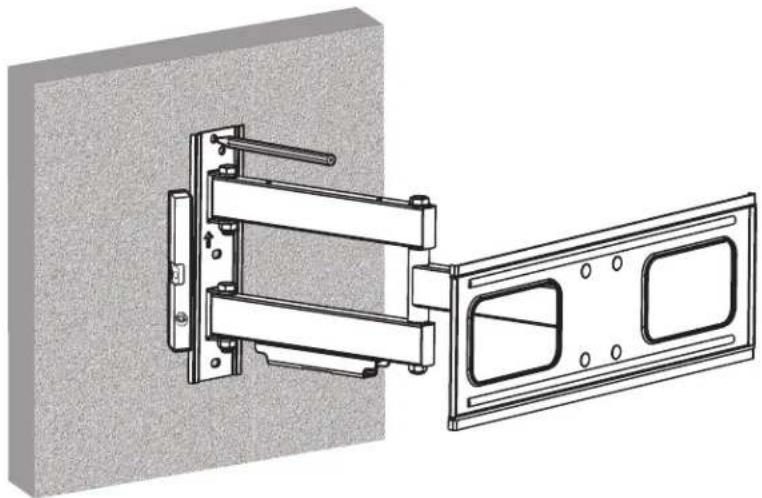

Schrauben Sie die Halterung in die Wand ein

WARNING

• Vergewissem Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 35 mm (1-3/8 Zoll) für die Befestigung des Betonankers bietet. NICT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, D6 Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1") zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmschine auf geringer Stufe (statt einer Schlagbohmaschine), um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Gerats sowie das zugehörige Material und samltliche zugehörigen Komponenten/TRagen kann.

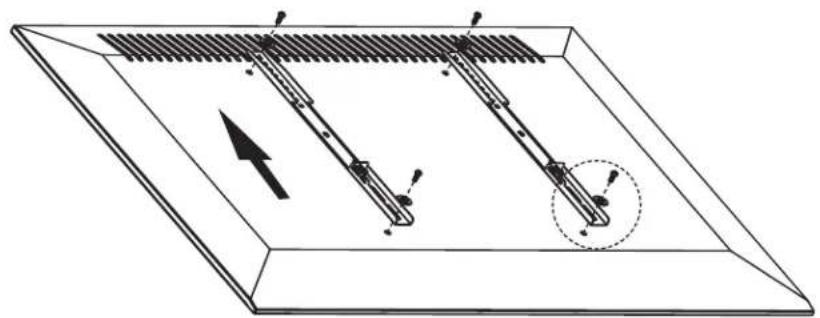

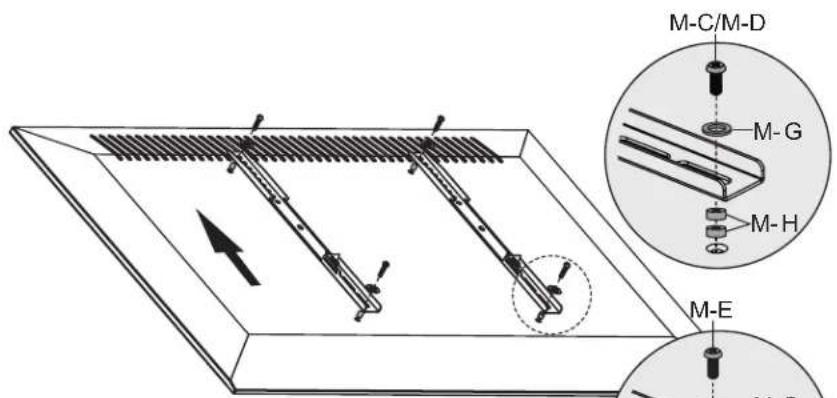

2. Montage der Adapterhalterungen

2a

2b

Hinweis: Verwenden Sie
ggf. die für diesen Bildschirmtyp geeigneten Schrauben, Beilagscheiben und Abstandhalter.
- Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.
- Schrauben Sie die Adapterhalterungen unter Verwendung der Schrauben und aller anderen notwendigen Befestigungsteile, die mit der Einheit mitgeliefert werden, sicher am Bildschirm fest.

Ziehen Sie die SCHRAUBEN NICTZ FEST an!

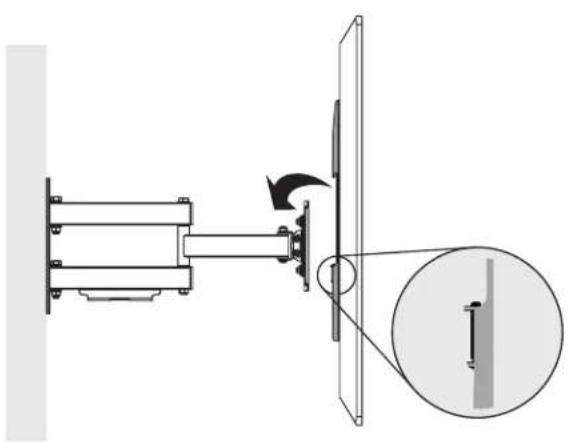

3. Hangendes Display

Den Bildschirm in die Montageplatte einhängen

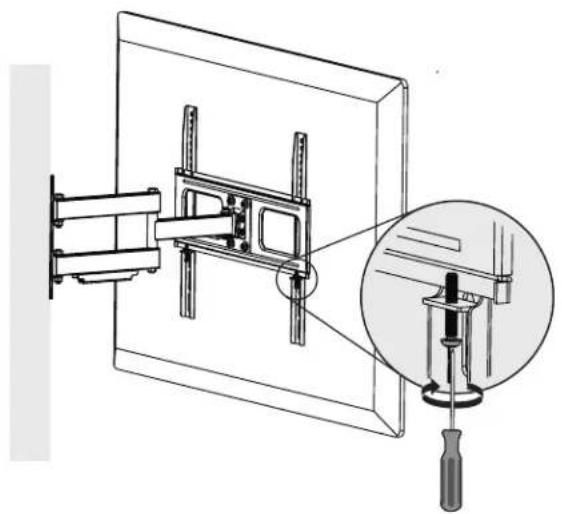

4. Sicherheitssschrauben festziehen

Sicherheitsbolzen festziehen, um den Bildschirm zu sichern

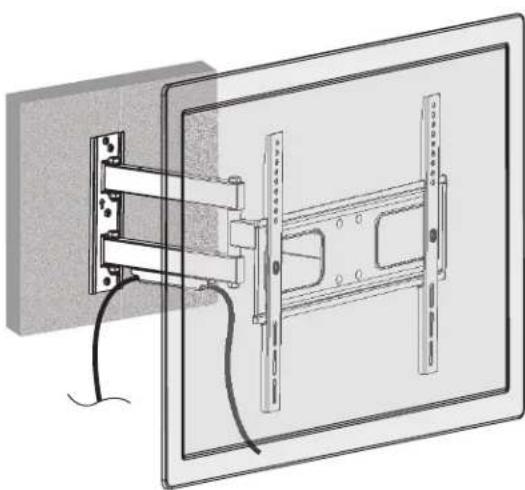

5. Kabel verlegen

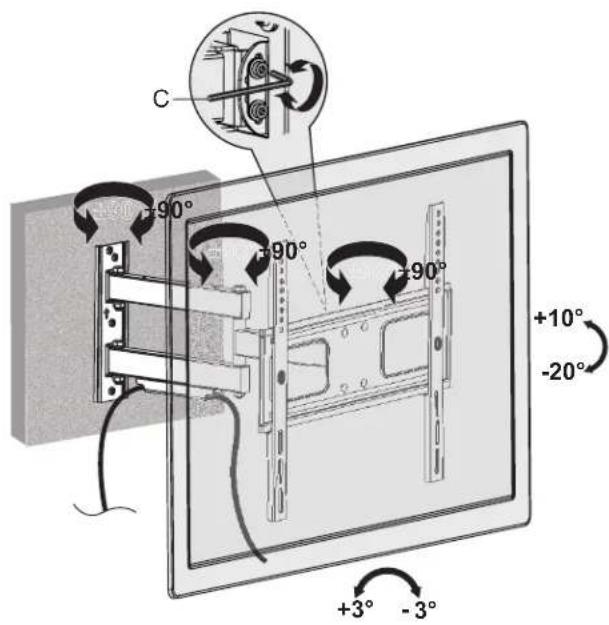

6. Anpassungen vornehmen

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von f芮 Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf dere Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT HE DEECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESLLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAUFIG ENTSTANDENEN SCHÄDEN AUS. (Da eine Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beilaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genommen Beschränkungen fur Sie möglichweise nicht zutreffend. These Garantie gbt Ihnen bestimme Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren konnen.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmen Verwendungszweck.
