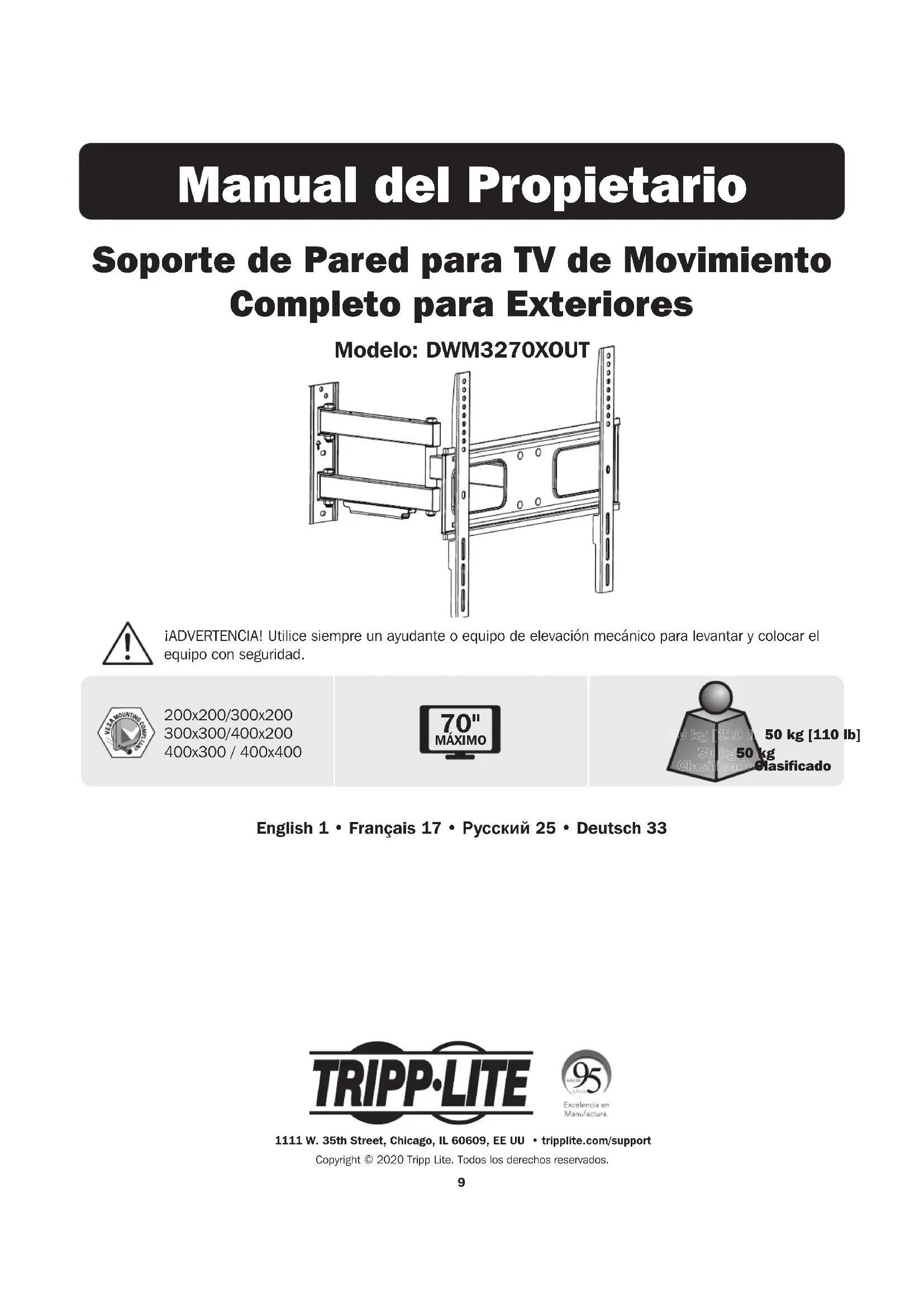

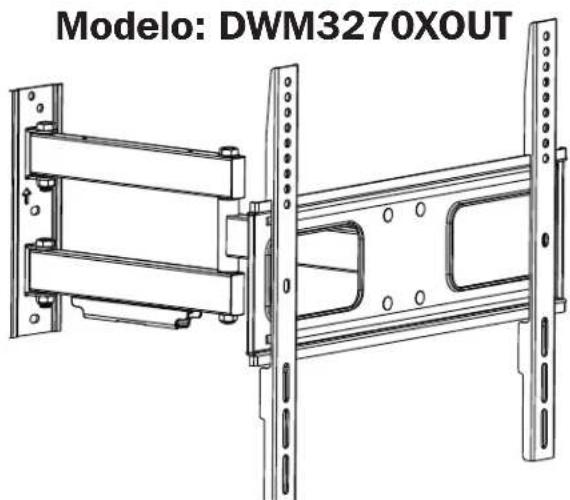

MANUAL DE USUARIO DWM3270XOUT Tripp Lite

• Lea todo el manual de instrucciones antes de iniciar el ensamble y la instalación. Si tiene preguntas sobre cualquiera de las instrucciones o advertencias, póngase en contacto con el Soporte de Tripp Lite.
• El uso con productos más pesados que los pesos nominales especificados puede resultar en inestabilidad y causar posibles lesiones.
• Los soportes deben instalarse como se especifica en estas instrucciones. La instalación incorrecta puede causar daños o lesiones personales graves.• Se deben usar equipos de seguridad y herramientas adecuadas. Este producto debe ser instalado únicamente por profesionales.
• Este producto está diseñado para ser instalado en paredes con travesaños de madera, paredes de concreto sólido o paredes de ladrillo.
• Asegúrese de que la superficie de apoyo soporte con seguridad el peso combinado del equipo y de todos los accesorios y componentes instalados.• Use los tornillos de instalación suministrados y NO APRIETE EN EXCESO los tornillos de instalación.
• Este producto contiene pequeñas piezas que pueden ser un riesgo de asfixia si se ingieren. Mantenga estas piezas fuera del alcance de los niños.

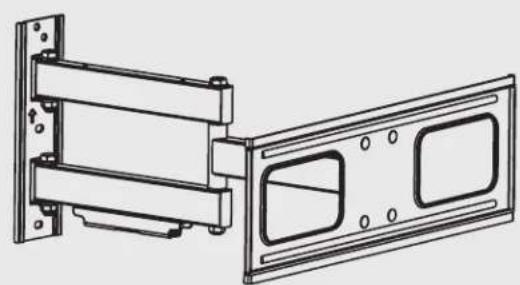

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse. IMPORTANTE: Antes de comenzar la instalación, asegúrese de haber recibido todas las partes que se enumeran a continuación. Si faltara cualquier parte o estuviese dañada, póngase en contacto con Tripp Lite para solicitar reemplazos. A Soporte (x1) B Soporte Adaptador (x2) C Llave Hexagonal (x1) Componentes11 Lista de Partes Localizador de travesaños (Para instalación en pared con travesaños de madera) Lápiz Nivel Perfore con las brocas adecuadas (para el tipo de instalación) Desatornillador W-B Taquete para Concreto (x4) W-A Tornillo de Rosca (x4) W-C Arandela (x4) Paquete M Paquete W M-A M5x14 (x4) M-E M8x50 (x4) M-B M6x14 (x4) M-F Arandela D6 (x4) M-C M6x30 (x4) M-H Espaciador Pequeño (x8) M-D M8x30 (x4) M-I Espaciador Grande (x8) M-G Arandela D8 (x4) Requerido para Instalación12 1a. Instalación en Pared con Entramado de Madera

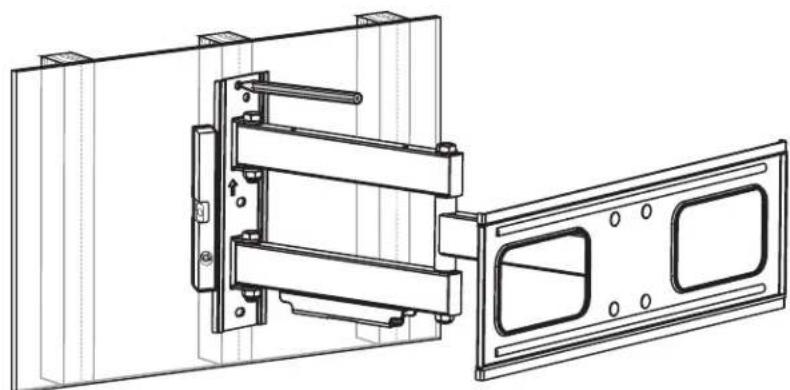

Encuentre y marque la posición exacta de los orificios de instalaciónAtornille el soporte en la paredPerfore los orificios piloto ADVERTENCIA

• Cerciórese que los tornillos de instalación estén anclados en el centro de los montantes. Se recomienda usar un detector de travesaños. • Los instaladores son responsables de proporcionar los accesorios para otros tipos de soluciones de instalación.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada del equipo y de todo el hardware y componentes instalados.

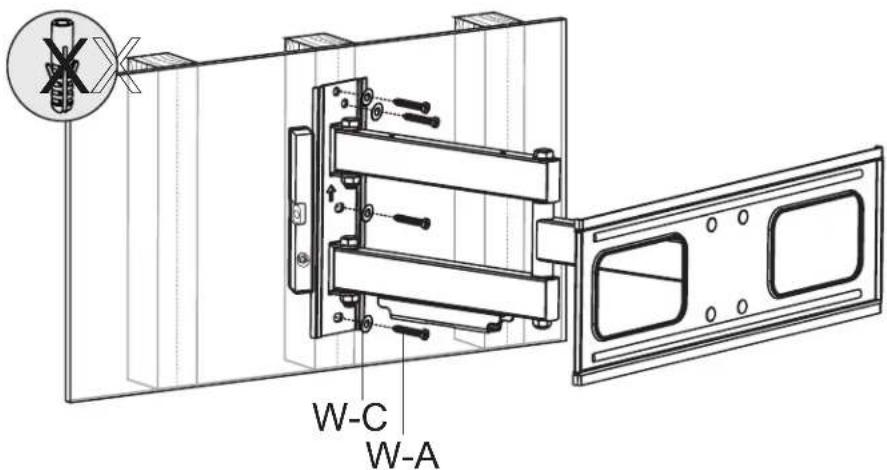

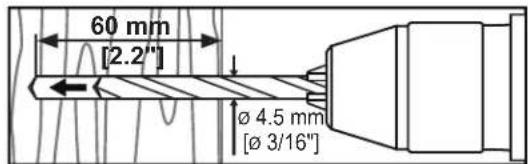

W-A W-C Asegúrese de que los orificios estén nivelados 60mm 2.4”()60 mm[2.2"] Ø 4.5 mm [Ø 3/16"]13 W-A W-C W-B ADVERTENCIA

• Al instalar un soporte de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8”] a fin de que pueda sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 25 mm [1”] hacia el centro del bloque desde cualquier extremo. Se recomienda utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.• El instalador debe verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados. 1b. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

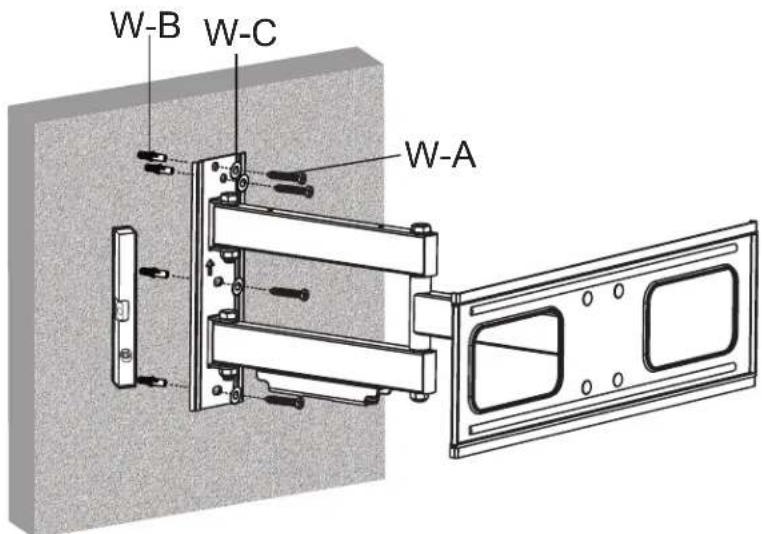

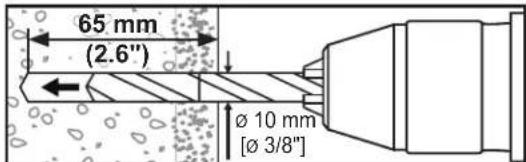

Encuentre y marque laposición exacta de losorificios de instalaciónAtornille el soporte en la paredPerfore los orificios pilotoAsegúrese de que los orificios estén nivelados 65mm 2.6"() 65 mm(2.6") Ø 10 mm [Ø 3/8"]

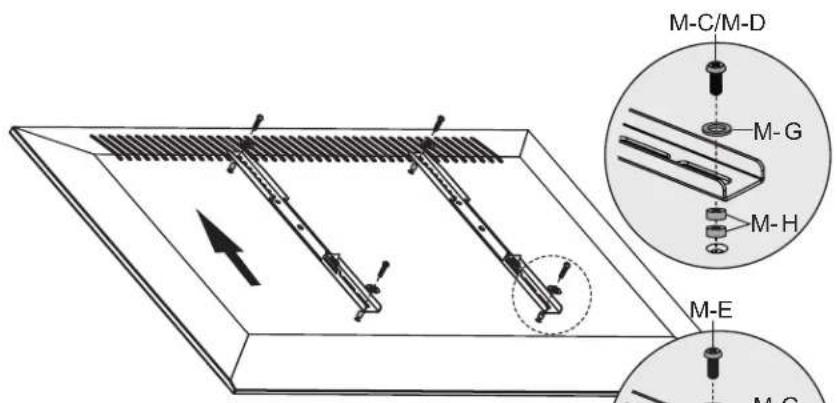

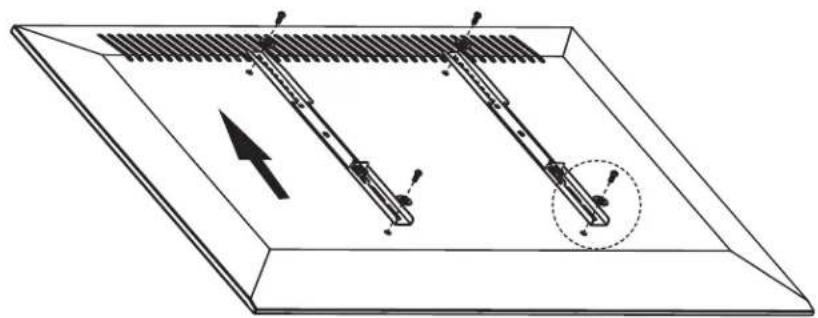

2. Instale los Soportes del Adaptador

Note: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

• Asegure firmemente los soportes adaptadores en la pantalla usando los tornillos y cualquier otro componente necesario incluido en la unidad. ¡NO APRIETE LOS TORNILLOS EN EXCESO!

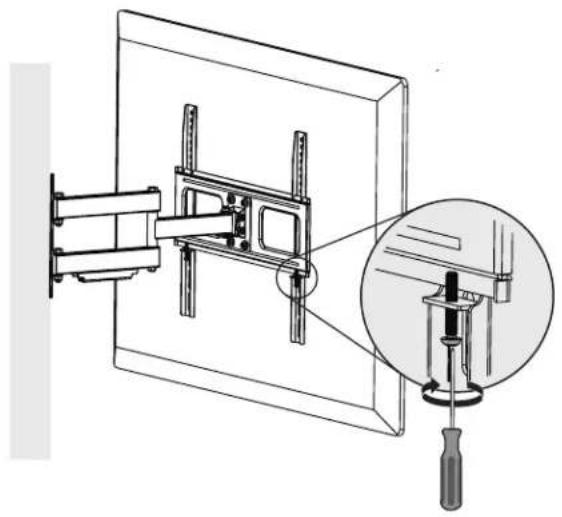

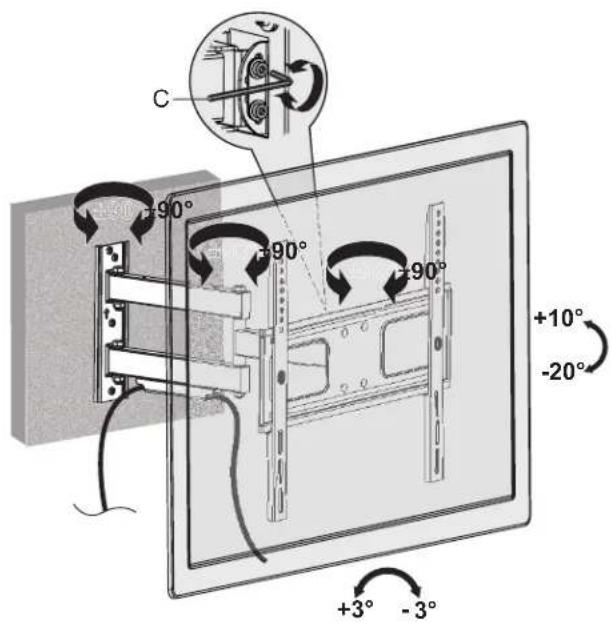

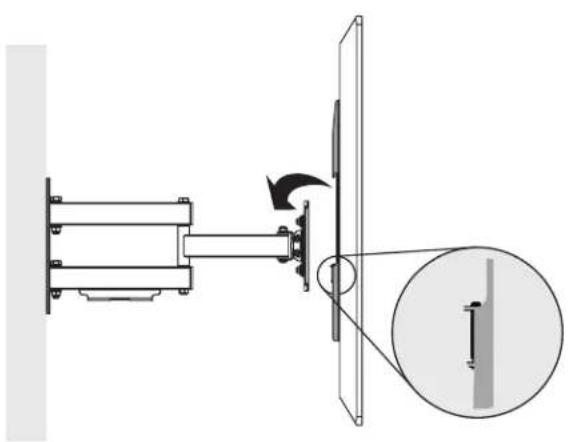

±90°±90° ±90°±90° ±90°±90° Cuelgue la Pantalla en la Placa de Montaje Apriete los Tornillos de Seguridad para Fijar la Pantalla

4. Apriete los Tornillos de

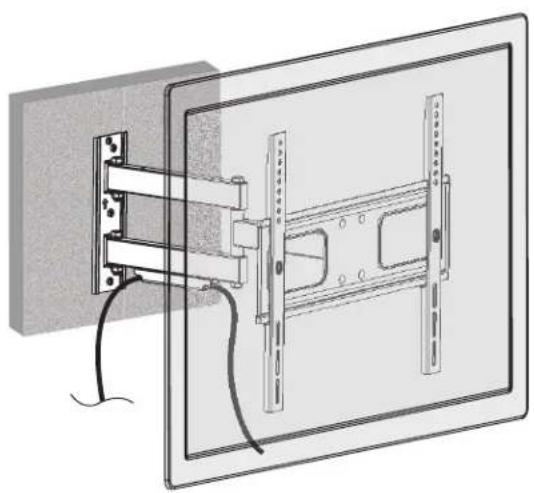

1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support 20-06-295 93-3CC4_RevA Garantía Garantía Limitada por 5 Años El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra). ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.17 Manuel de l'utilisateur Support mural extérieur à mouvement complet Modèle : DWM3270XOUT 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/supportDroits d'auteur © 2020 Tripp Lite. Tous droits réservés.AVERTISSEMENT! Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement. 200x200/300x200 300x300/400x200 400x300/400x400 177,8 cm (70 po) MAX. 50 kg50 kg(110 lb)(110 lb)Capacité Capacité nominalenominale English 1 • Español 9 • Русский 25 • Deutsch 3318 Liste des pièces Consignes de sécurité importantes
