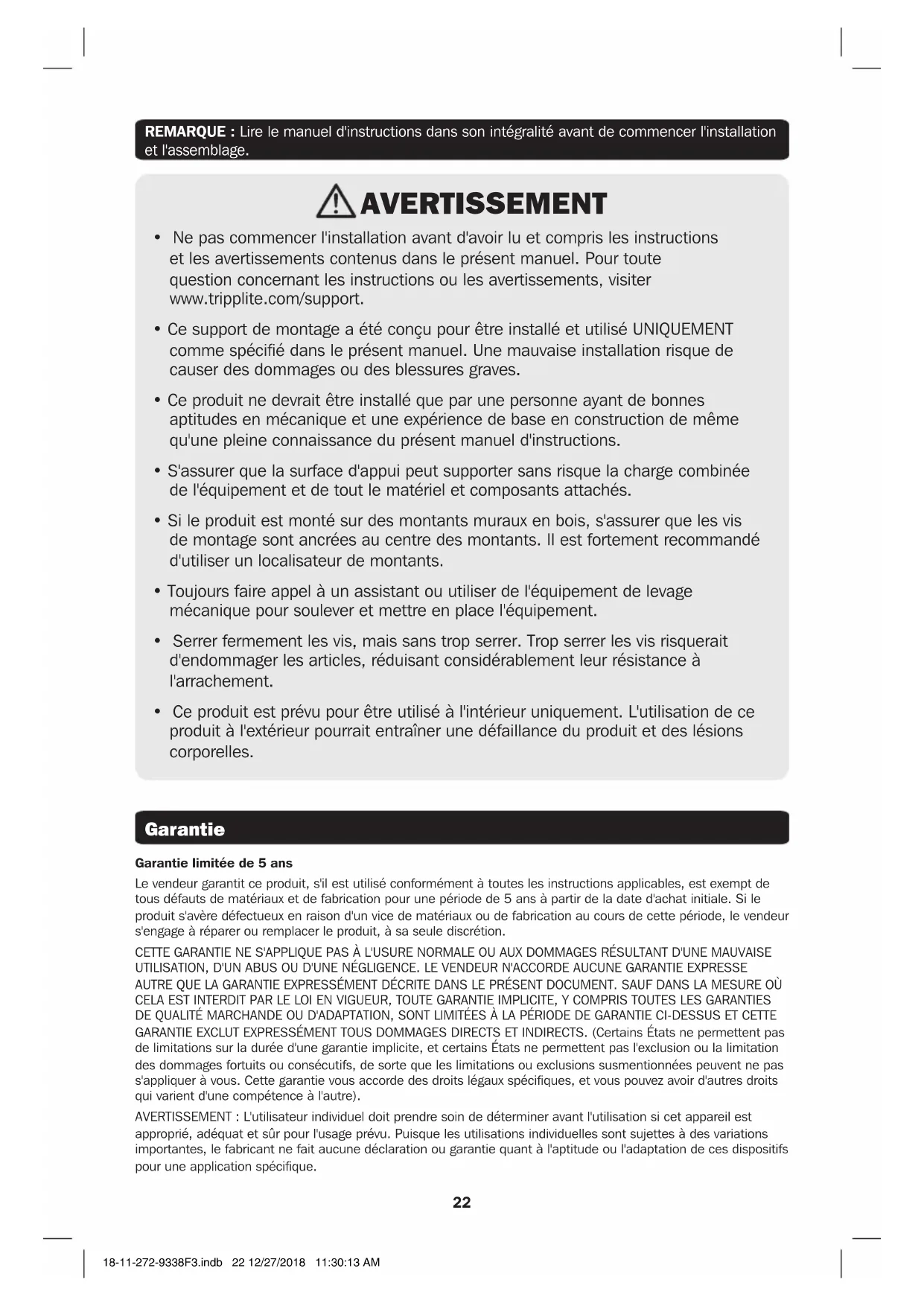

1111 W. 35th Street, Chicago, IL 60609 EE UU • www.tripplite.com/support 18-11-272-9338F3.indb 20 12/27/2018 11:30:13 AM21 Manuel de l'utilisateur Montage mural incliné pour panneau plat portrait (avec sécurité) Modèle : DWTPSC4555M MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/supportDroits d'auteur © 2019 Tripp Lite. Tous droits réservés.200 x 200 / 200 x 300 / 200 x 400 / 300 x 300 / 300 x 400 / 400 x 400 / 400 x 460139,7 cm (55 po) MAX. 50 kg(110 lb) MAX. English 1 • Español 11 • Русский 31 • Deutsch 41 18-11-272-9338F3.indb 21 12/27/2018 11:30:13 AM22 REMARQUE : Lire le manuel d'instructions dans son intégralité avant de commencer l'installation et l'assemblage. AVERTISSEMENT
- Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, visiter www.tripplite.com/support.
- Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.
- Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.
- S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.
- Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
- Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.
- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.
- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles. Garantie Garantie limitée de 5 ans Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est

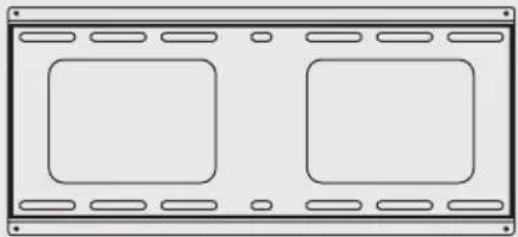

approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique. 18-11-272-9338F3.indb 22 12/27/2018 11:30:13 AM23 Liste de vérification des composants IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.tripplite.com/support pour obtenir de l'aide. Plaque murale (x1) Vis M5 x 14 (x4) Barre de sécurité (x1) Vis M6 x 6 (x8) Goupille de sécurité (x1) Clé hexagonale de 5 mm (x1) Rondelle D8 (x2) Verrou combo (x1) Support d'adaptateur (x2) Vis M6 x 14 (x4) Boulon d'ancrage (x6) Rondelle (x4) Ancrage à béton (x6) Petite entretoise (x8) Vis M6 x 30 (x4) Rondelle D6 (x6) Grande entretoise (x8) Vis M8 x 30 (x4) Vis M8 x 50 (x4) Support de rallonge (x2) Emballage M Emballage W 18-11-272-9338F3.indb 23 12/27/2018 11:30:13 AM24 Installation
1. Montage sur de la brique solide ou des blocs en béton

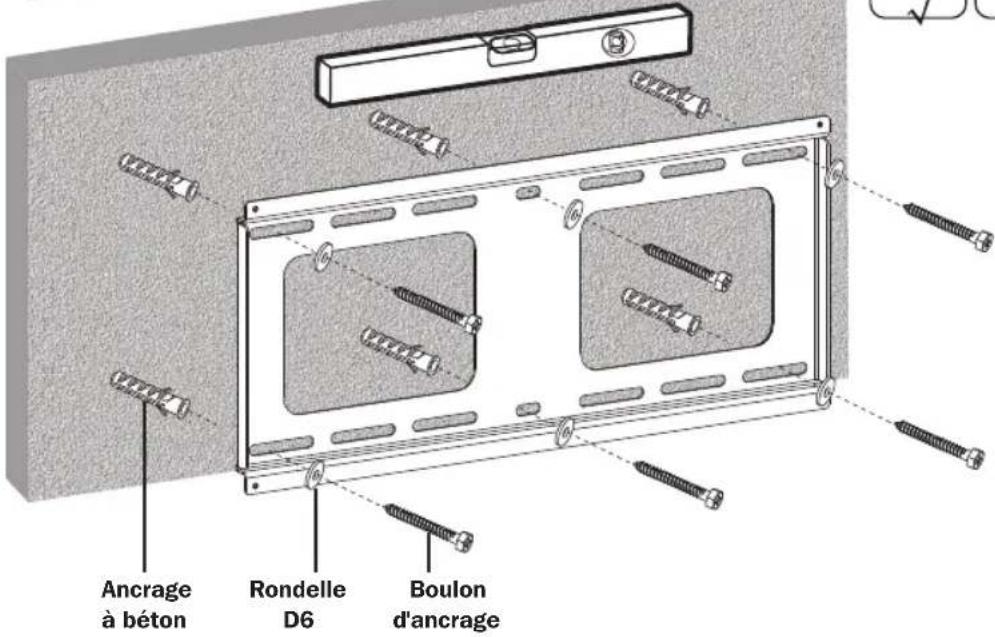

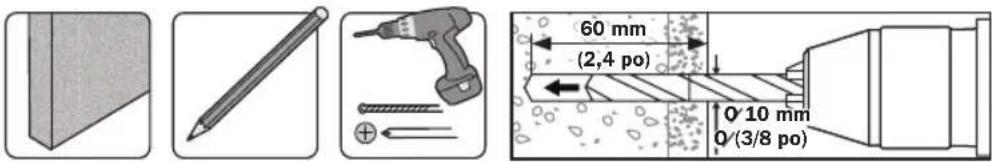

- Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
- Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés. Ancrage à béton Rondelle

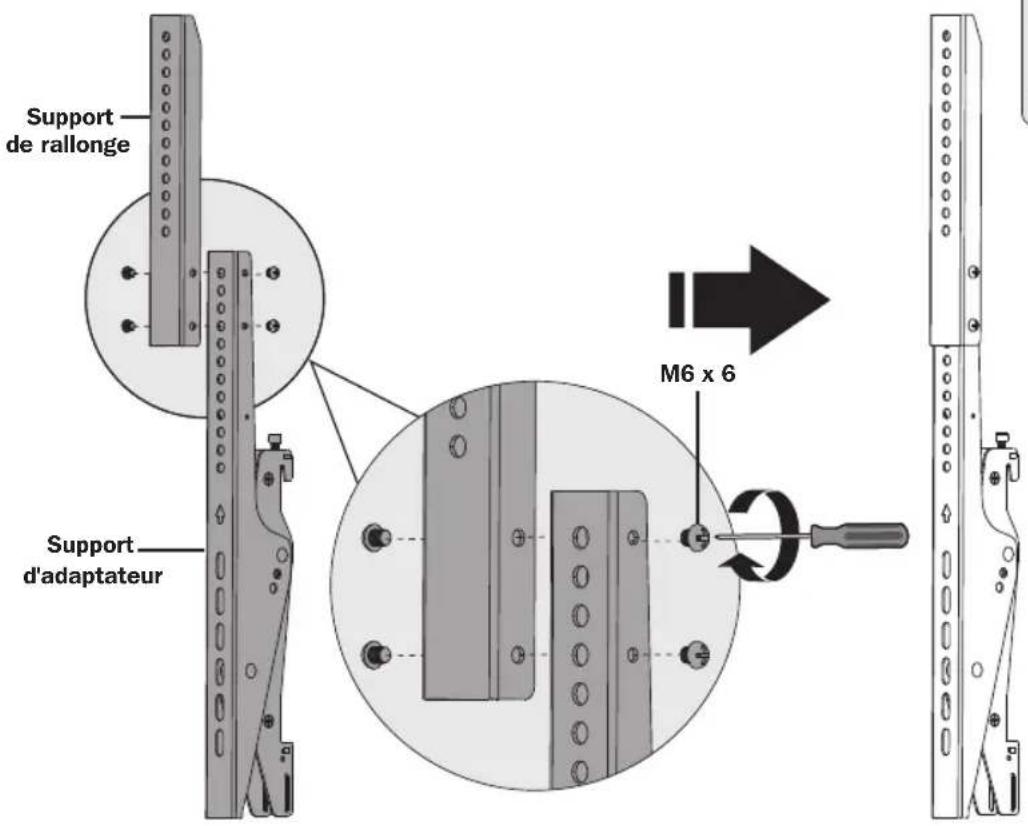

2. Fixer les supports de rallonge aux supports d'adaptateur.
3. Installer les supports d'adaptateur.

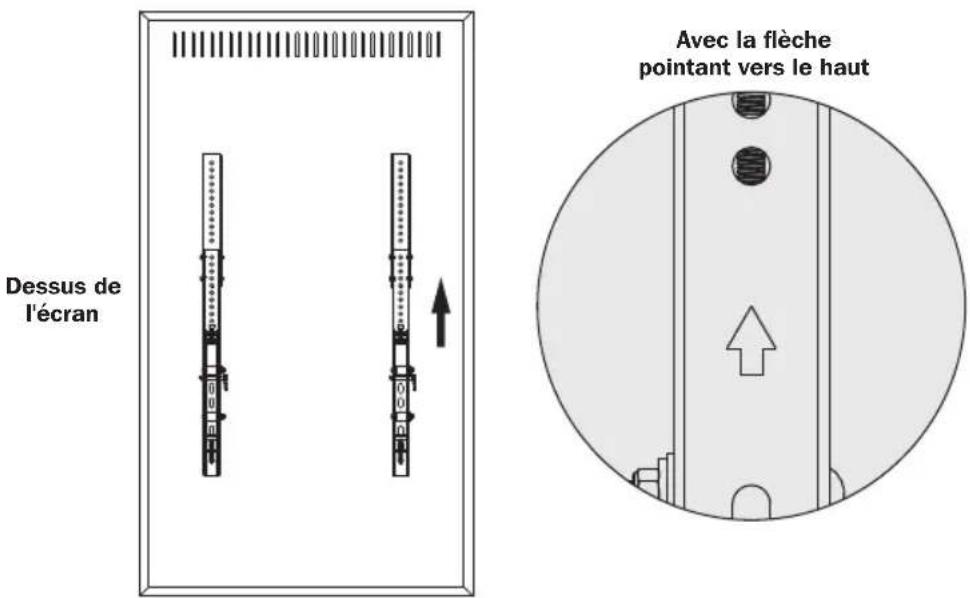

Support de rallonge Support d'adaptateur Avec la flèche pointant vers le haut Dessus de l'écran M6 x 6 Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
- Visser les supports d'adaptateur sur l'écran. Serrer fermement toutes les vis. Ne pas trop serrer. 18-11-272-9338F3.indb 25 12/27/2018 11:30:15 AM26 Installation 3a. Pour les écrans à dos plat Remarque : Choisir les vis, les rondelles et les en- tretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.

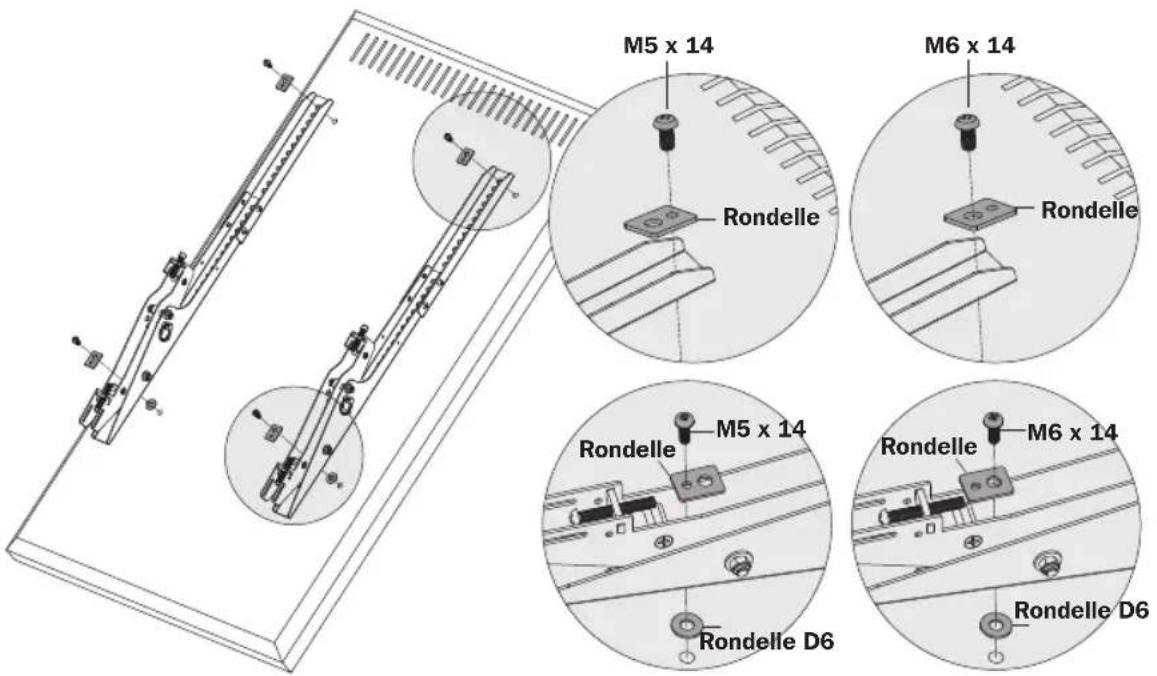

- Visser les supports d'adaptateur sur l'écran. Serrer fermement toutes les vis. Ne pas trop serrer. M5 x 14 Rondelle Rondelle Rondelle Rondelle D6 Rondelle D6 Rondelle M5 x 14 M6 x 14 M6 x 14 18-11-272-9338F3.indb 26 12/27/2018 11:30:16 AM27 Installation 3b. Pour les écrans à dos non standard Remarque : Choisir les vis, les rondelles et les en- tretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.

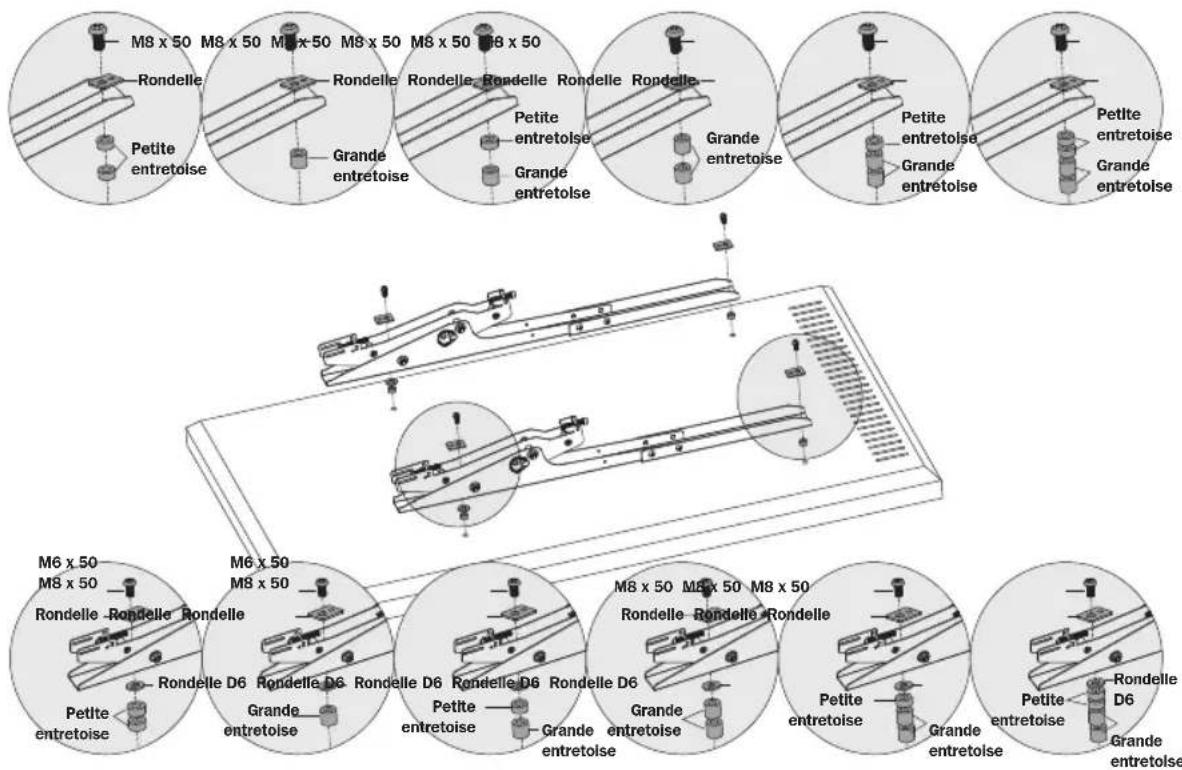

- Visser les supports d'adaptateur sur l'écran. Serrer fermement toutes les vis. Ne pas trop serrer. M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 Rondelle Rondelle Rondelle Rondelle Rondelle D6 Rondelle D6 Rondelle D6 Rondelle D6 Rondelle D6 Rondelle
4. Suspendre l'écran sur la plaque murale.

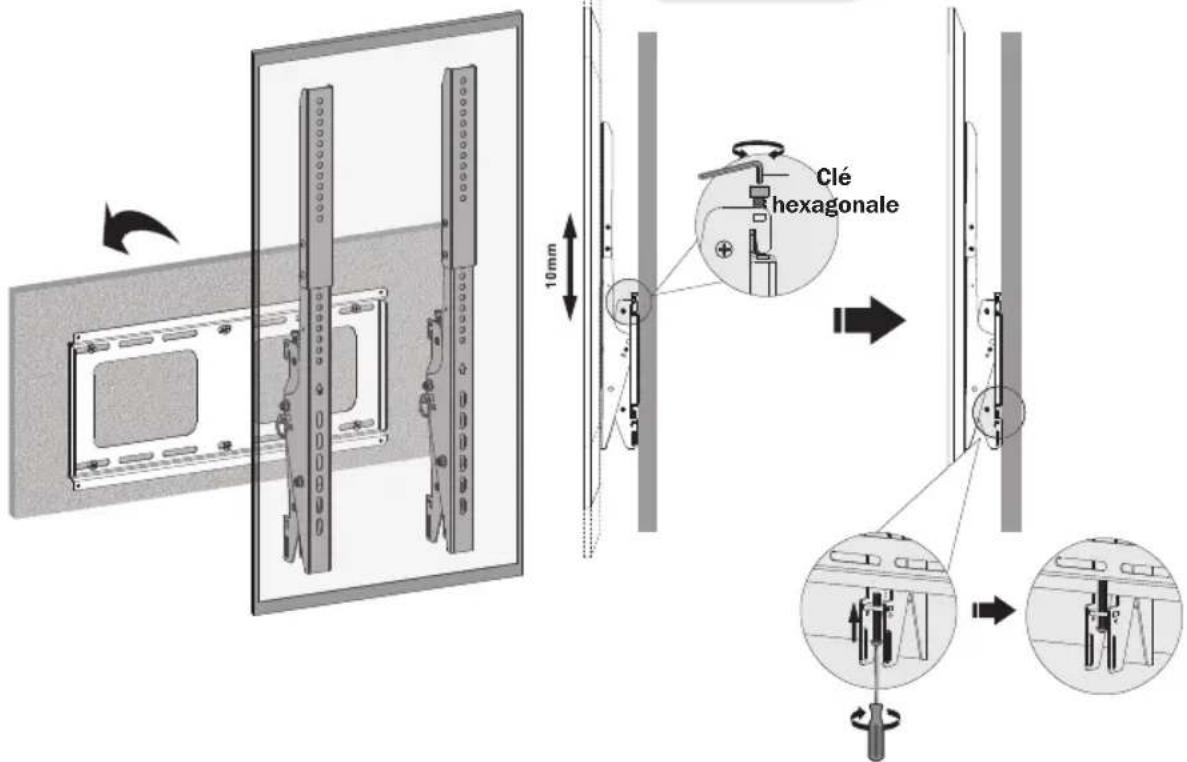

Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque montée au mur. Visser pour permettre un alignement de précision de plusieurs écrans. Serrer les vis comme illustré pour fixer en place les supports d'adaptateur sur la plaque murale. Clé hexagonale 18-11-272-9338F3.indb 28 12/27/2018 11:30:18 AM29 Installation

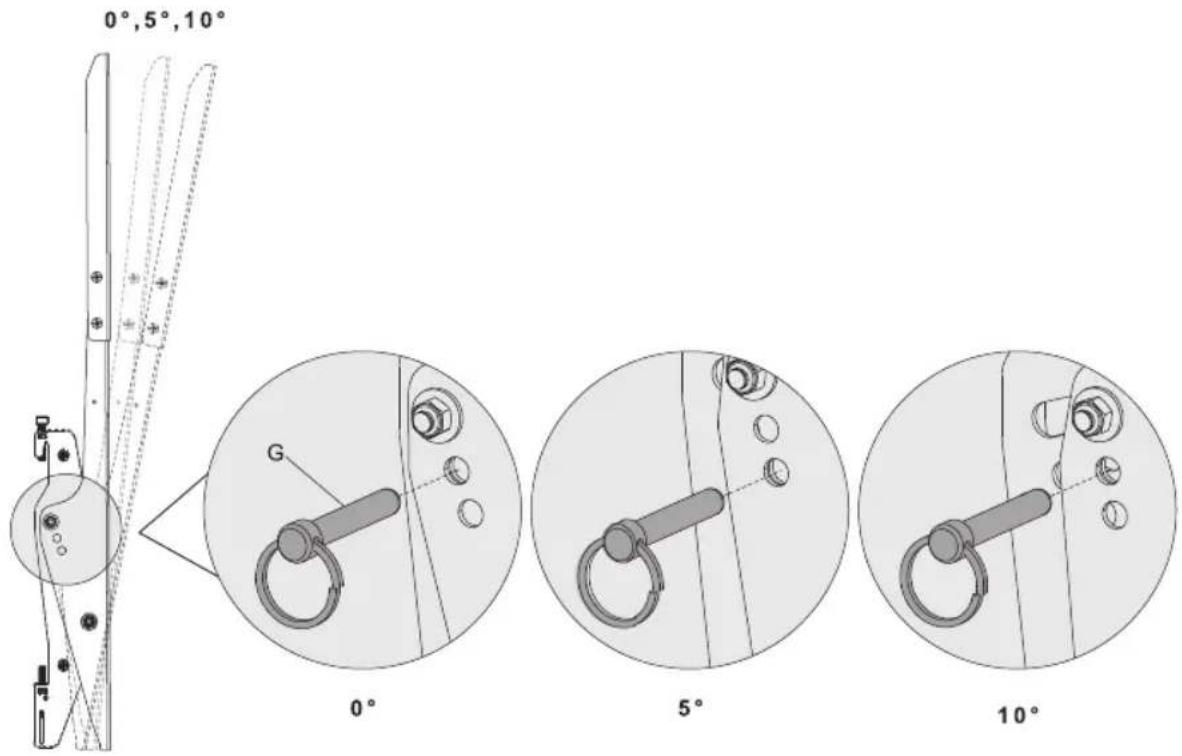

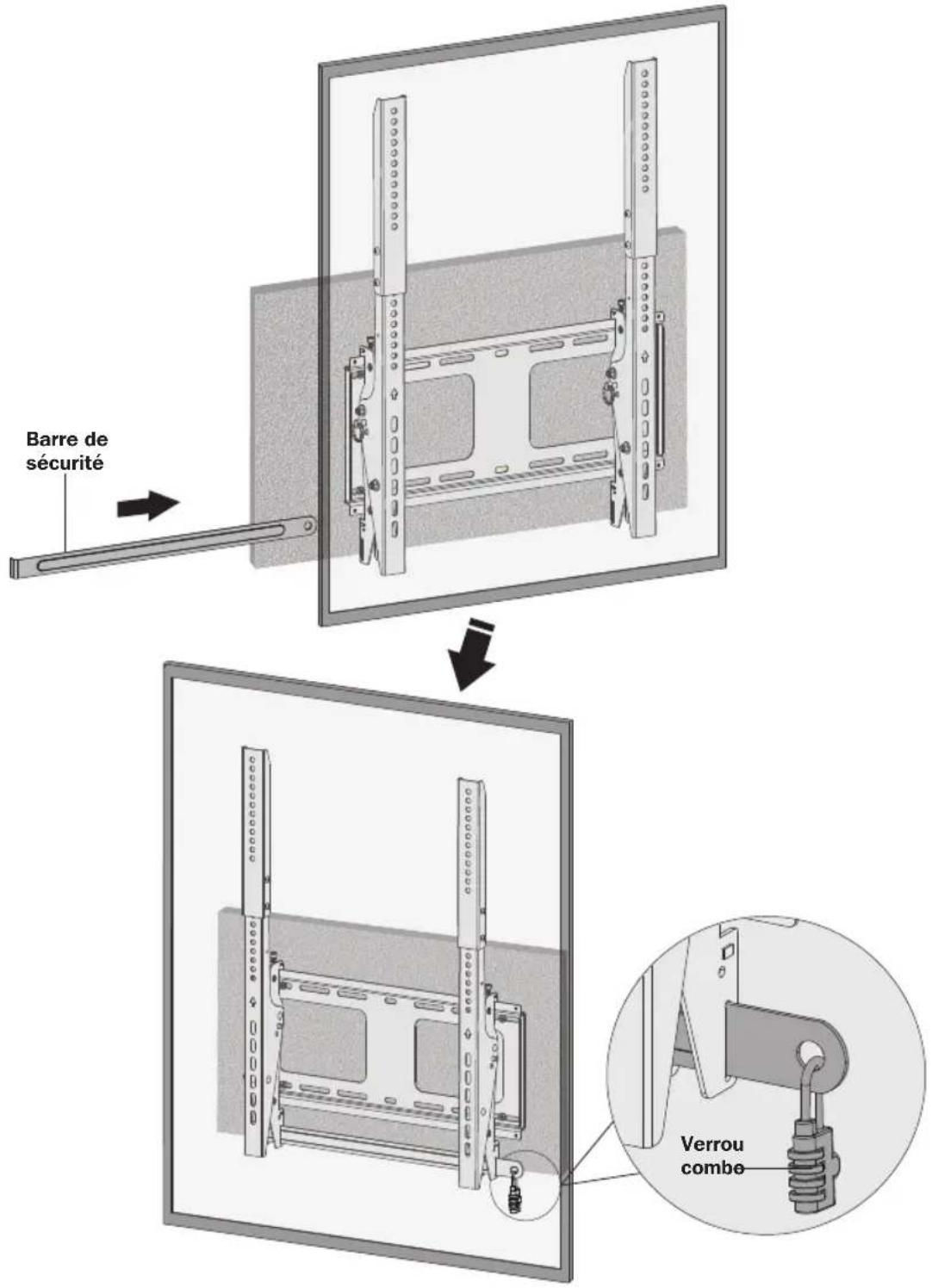

5. Glisser la barre de sécurité à travers les supports de montage,
puis fixer le verrou combo pour la retenir en place. Barre de sécurité Verrou combo Entretien
- Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
