MANUAL DE USUARIO DWTPSC4555M Tripp Lite

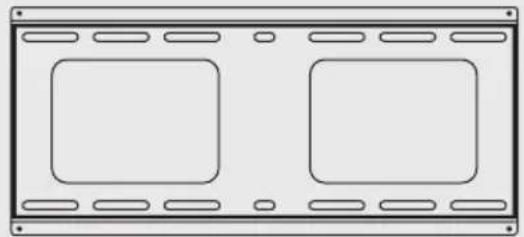

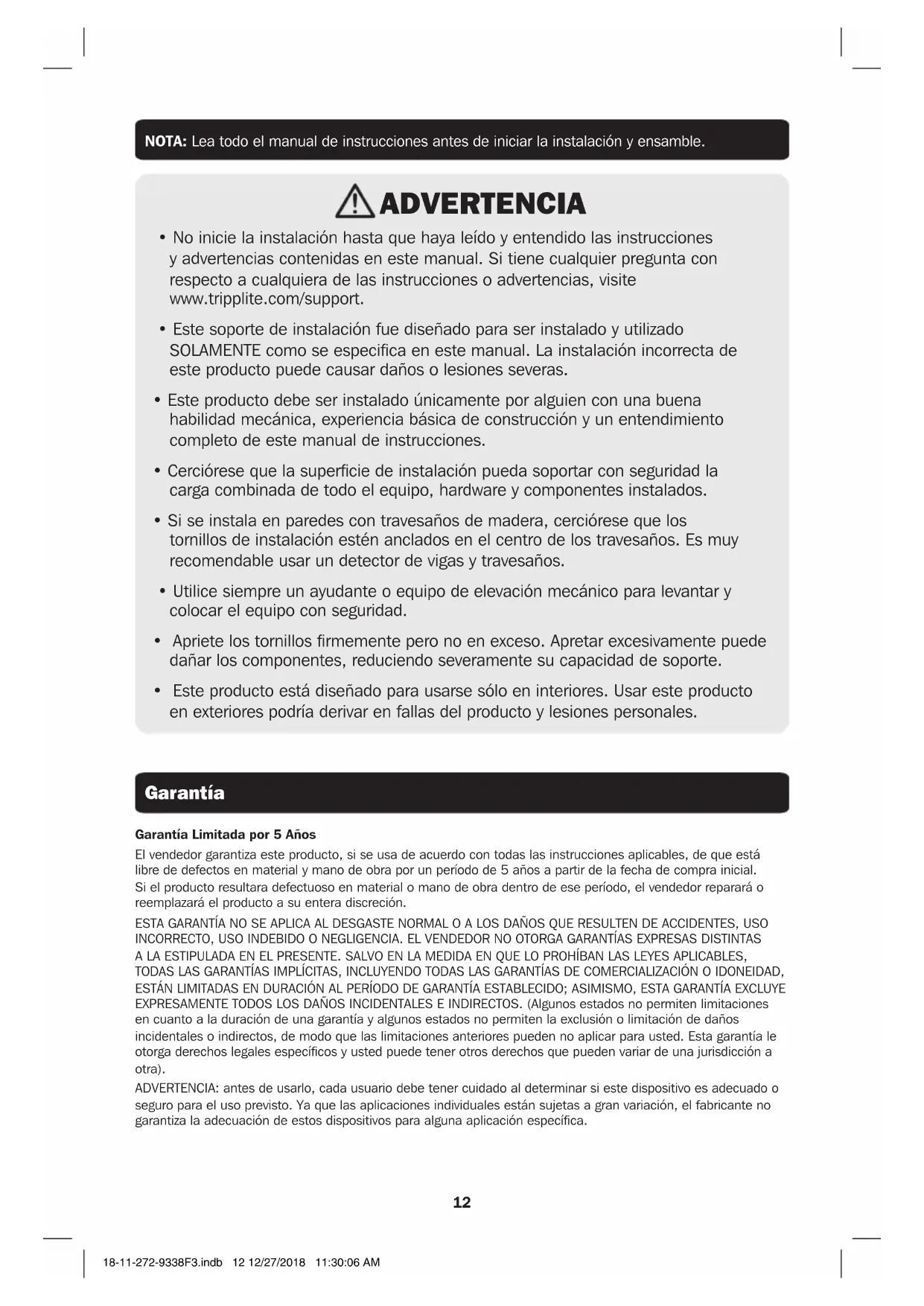

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite www.tripplite.com/support.

• Este soporte de instalación fue diseñado para ser instalado y utilizado SOLAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones severas.

• Este producto debe ser instalado únicamente por alguien con una buena habilidad mecánica, experiencia básica de construcción y un entendimiento completo de este manual de instrucciones.

• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.

• Si se instala en paredes con travesaños de madera, cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de vigas y travesaños.

• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.

• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede dañar los componentes, reduciendo severamente su capacidad de soporte.

• Este producto está diseñado para usarse sólo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales. Garantía Limitada por 5 Años El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra). ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica. 18-11-272-9338F3.indb 12 12/27/2018 11:30:06 AM13 Accesorios y Partes Incluidas en el Empaque IMPORTANTE: Antes de instalar, cerciórese de haber recibido todas las partes de acuerdo a la lista de comprobación de componentes. Si faltara cualquier parte o estuviese dañada, visite www.tripplite.com/support para solicitar servicio. Placa de Pared (x1) Tornillo M5 x 14 (x4) Barra de Seguridad (x1) Tornillo M6 x 6 (x8) Pasador de seguridad (x1) Llave hexagonal de 5 mm (x1) Arandela D8 (x2) Candado de Combinación (x1) Soporte Adaptador (x2) Tornillo M6 x 14 (x4) Tornillo de Anclaje (x6) Arandela (x4) Taquete (x6) Espaciador Pequeño (x8) Tornillo M6 x 30 (x4) Arandela D6 (x6) Espaciador Grande (x8) Tornillo M8 x 30 (x4) Tornillo M8 x 50 (x4) Soporte de Extensión (x2) Paquete M Paquete W 18-11-272-9338F3.indb 13 12/27/2018 11:30:06 AM14 Instalación

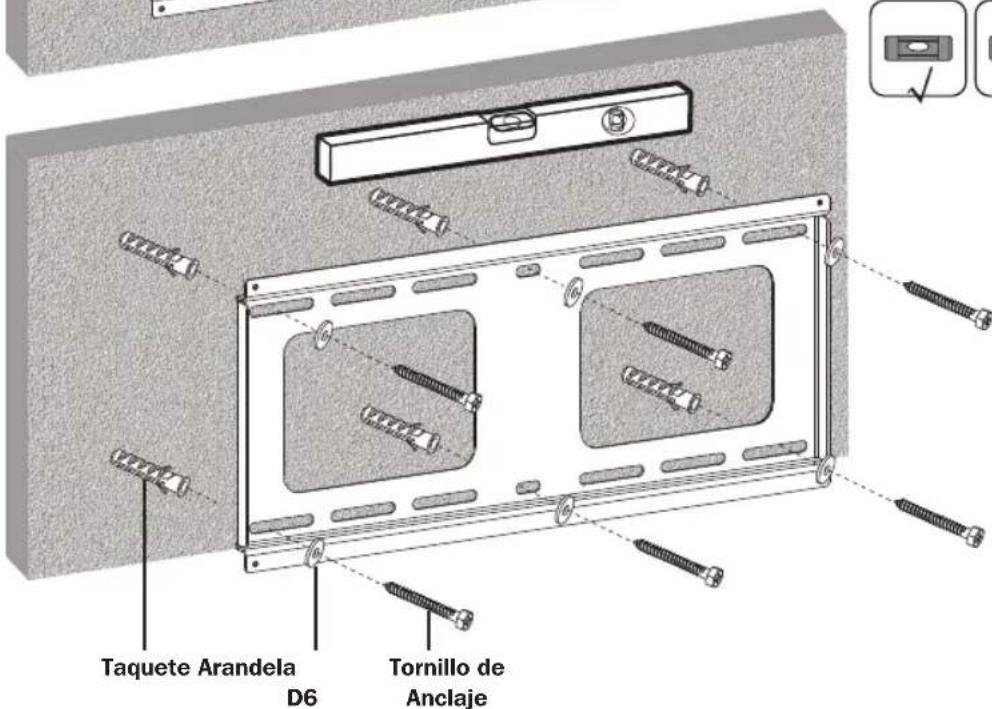

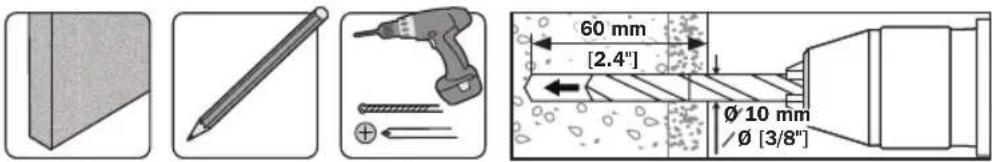

1. Instalación sobre Ladrillos Sólidos o Bloques de Concreto

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como CMU o bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8”] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Asegúrese de instalar la placa de pared ensamblada con los taquetes para concreto, arandelas D6 y tornillos de anclaje incluidos en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 254 mm [1”] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.

• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados. Taquete Arandela

Tornillo de Anclaje 60 mm [2.4"] Ø 10 mm Ø [3/8"] Encuentre y marque la posición exacta de los orificios de instalación Barrene los orificios piloto Atornille la placa de pared ensamblada a la pared 18-11-272-9338F3.indb 14 12/27/2018 11:30:07 AM15 Instalación

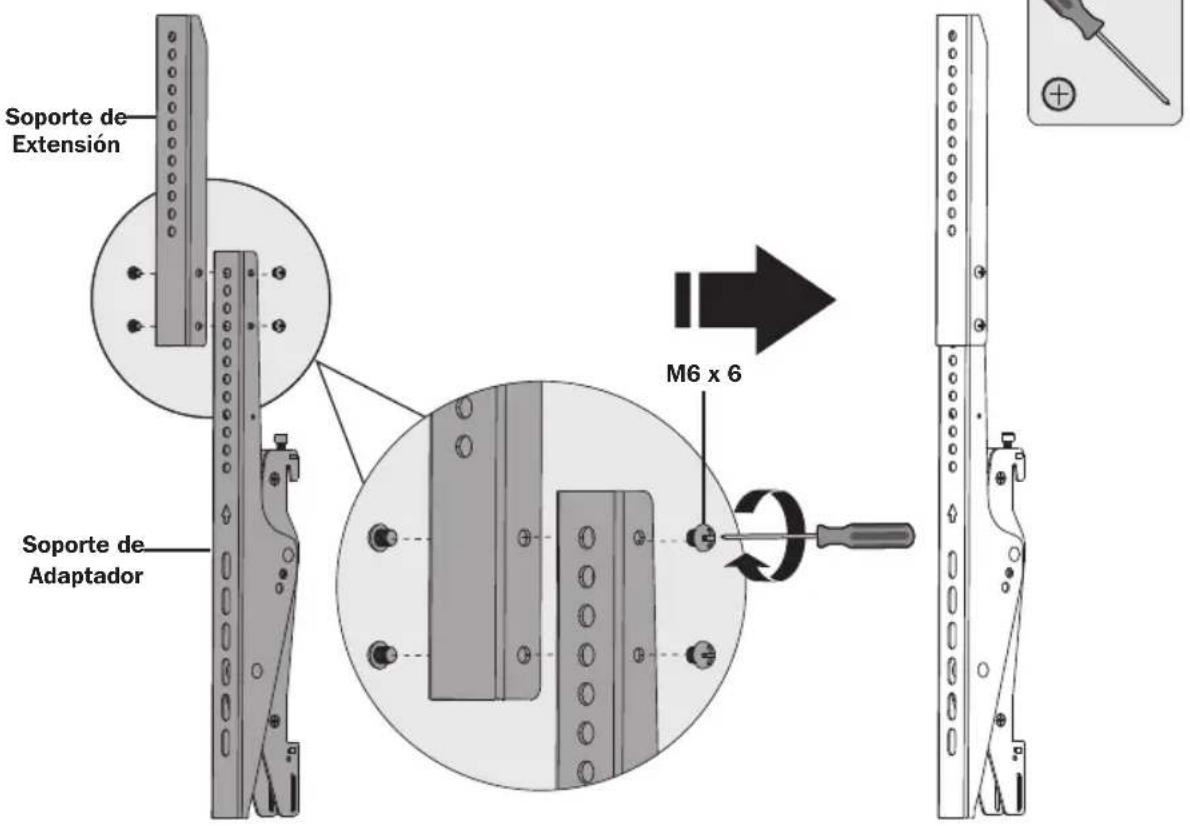

2. Fije los Soportes de Extensión a los Soportes del Adaptador

3. Instale los Soportes del Adaptador

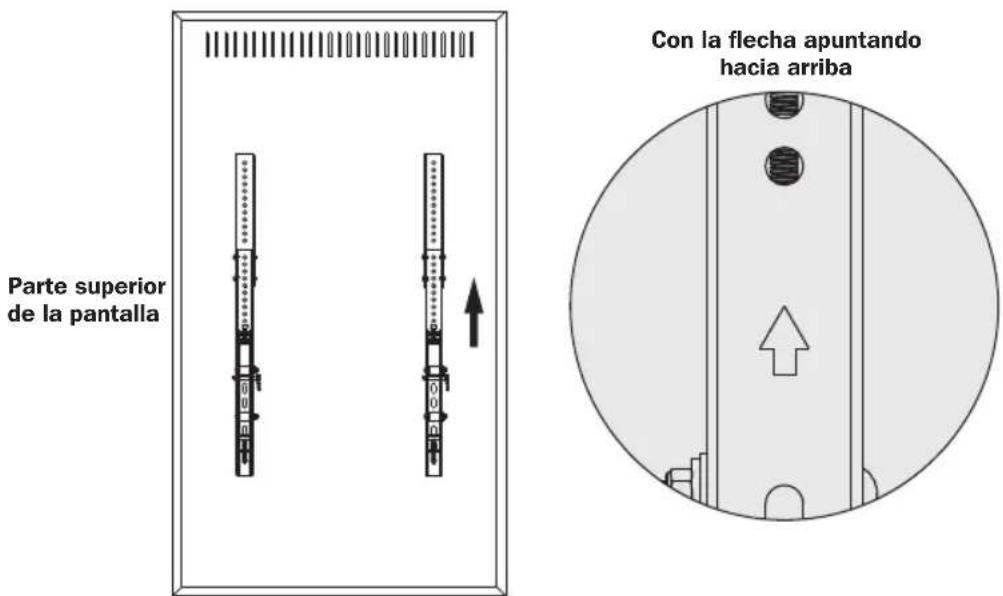

Soporte de Extensión Soporte de Adaptador Con la flecha apuntando hacia arriba Parte superior de la pantalla M6 x 6 Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

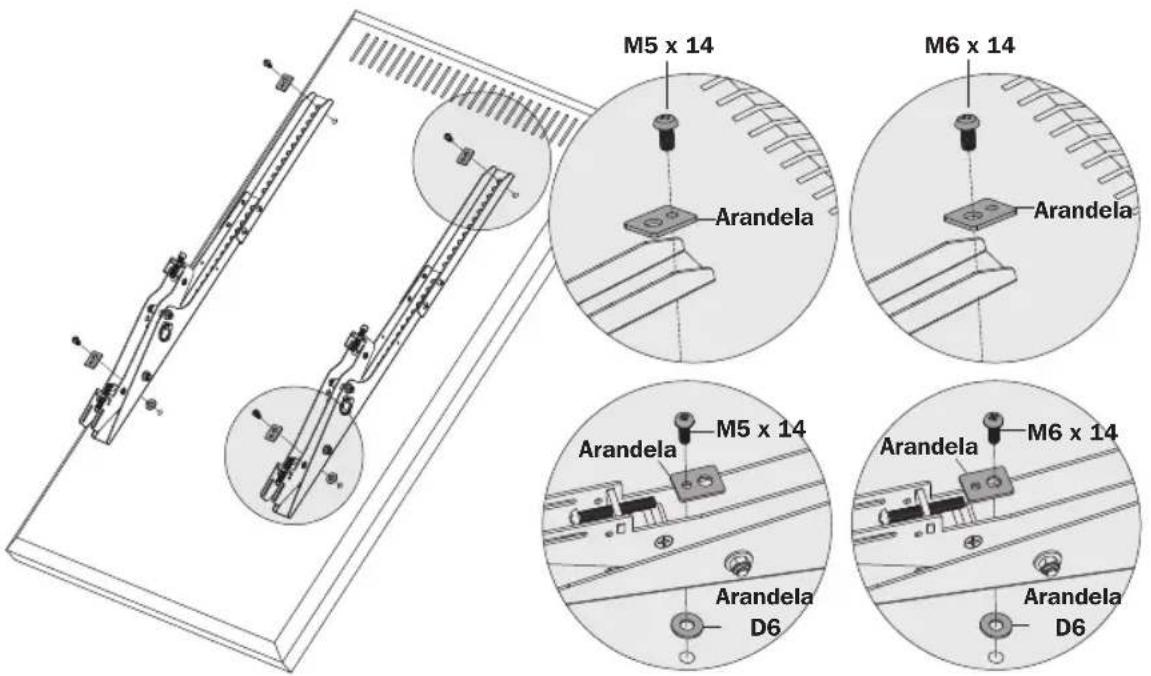

• Atornille los soportes del adaptador a la pantalla. Asegure firmemente todos los tornillos. No apriete excesivamente 18-11-272-9338F3.indb 15 12/27/2018 11:30:08 AM16 Instalación 3a. Para Pantalla con la Parte Posterior Plana Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

• Atornille los soportes del adaptador a la pantalla. Asegure firmemente todos los tornillos. No apriete excesivamente M5 x 14 Arandela Arandela Arandela Arandela

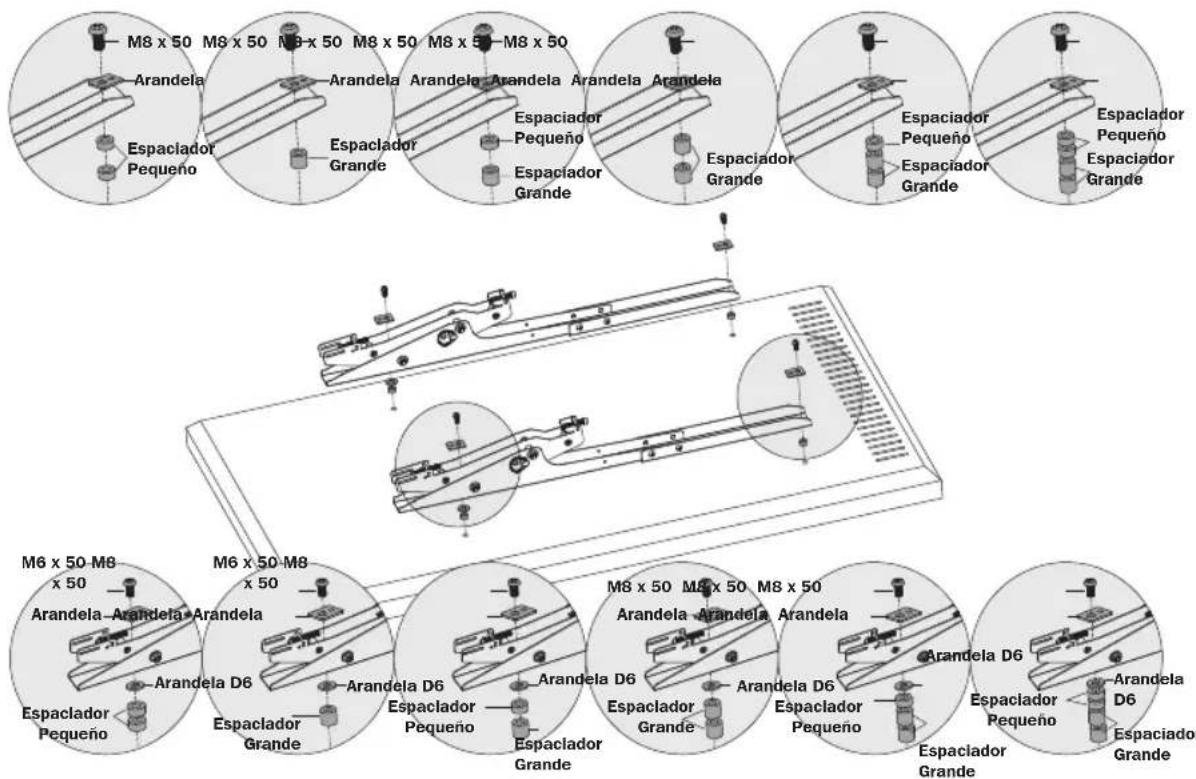

Arandela M5 x 14 M6 x 14 M6 x 14 18-11-272-9338F3.indb 16 12/27/2018 11:30:09 AM17 Instalación 3b. Para Pantalla con la Parte Posterior No Estándar Nota: Elija los tornillos, arandelas y espaciadores (si fueran necesarios) apropiados de acuerdo al tipo de pantalla.

• Coloque los soportes adaptadores tan cerca como sea posible al centro de la pantalla.

• Atornille los soportes del adaptador a la pantalla. Asegure firmemente todos los tornillos. No apriete en exceso. M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 Arandela Arandela Arandela Arandela Arandela D6 Arandela D6 Arandela D6 Arandela D6 Arandela D6 Arandela

Arandela Arandela Arandela Arandela Arandela Arandela Arandela Arandela Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Pequeño Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande Espaciador Grande M6 x 50 M8 x 50 M6 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 18-11-272-9338F3.indb 17 12/27/2018 11:30:10 AM18 Instalación

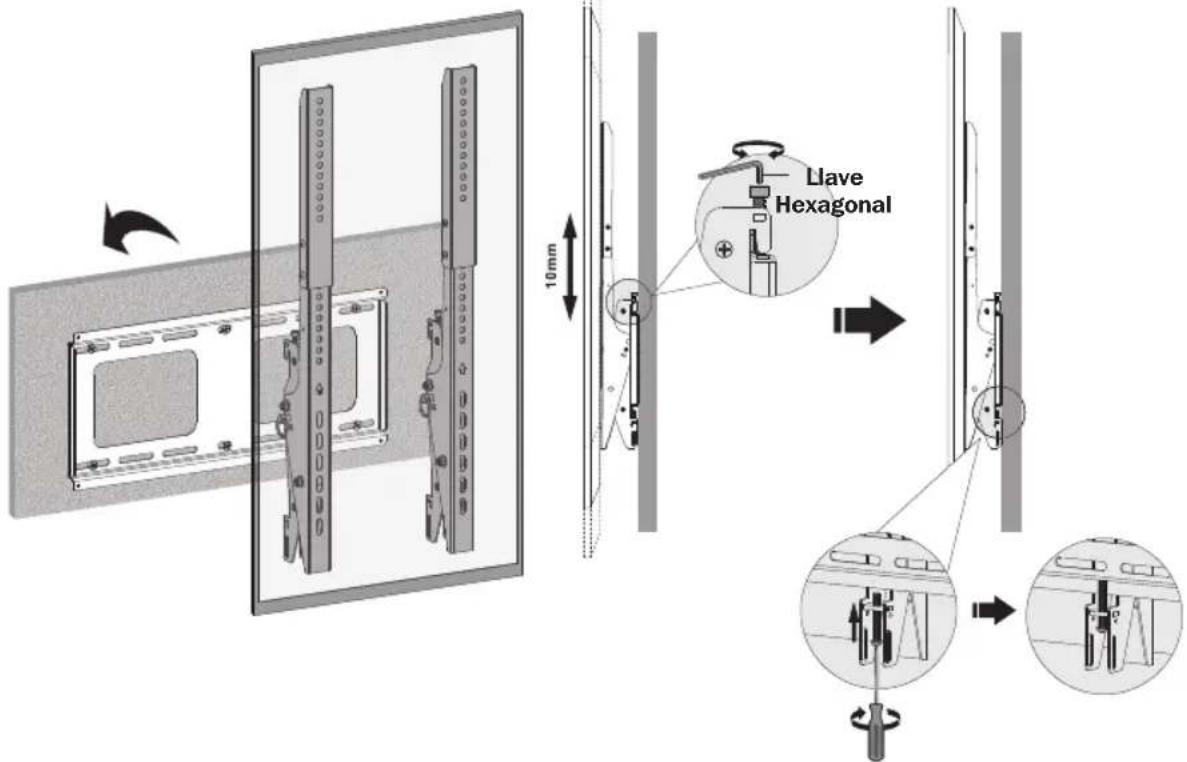

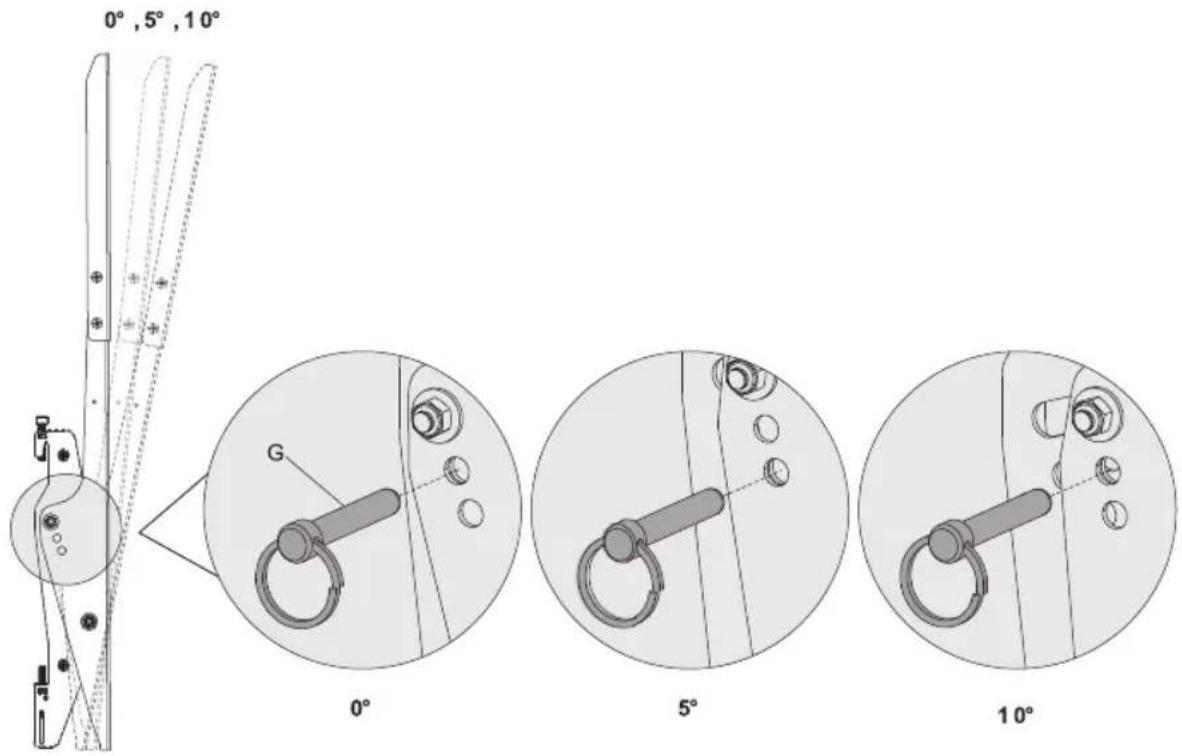

4. Cuelgue la Pantalla en la Placa de Pared

Usando un ayudante o equipo de elevación mecánico, cuelgue la pantalla con los soportes del adaptador colocados sobre la parte superior de la placa de pared instalada. Atornille para permitir la alineación con precisión de múltiples pantallas. Apriete los tornillos como se muestra para fijar los soportes adaptadores en la placa de pared en su lugar. Llave Hexagonal 18-11-272-9338F3.indb 18 12/27/2018 11:30:11 AM19 Instalación

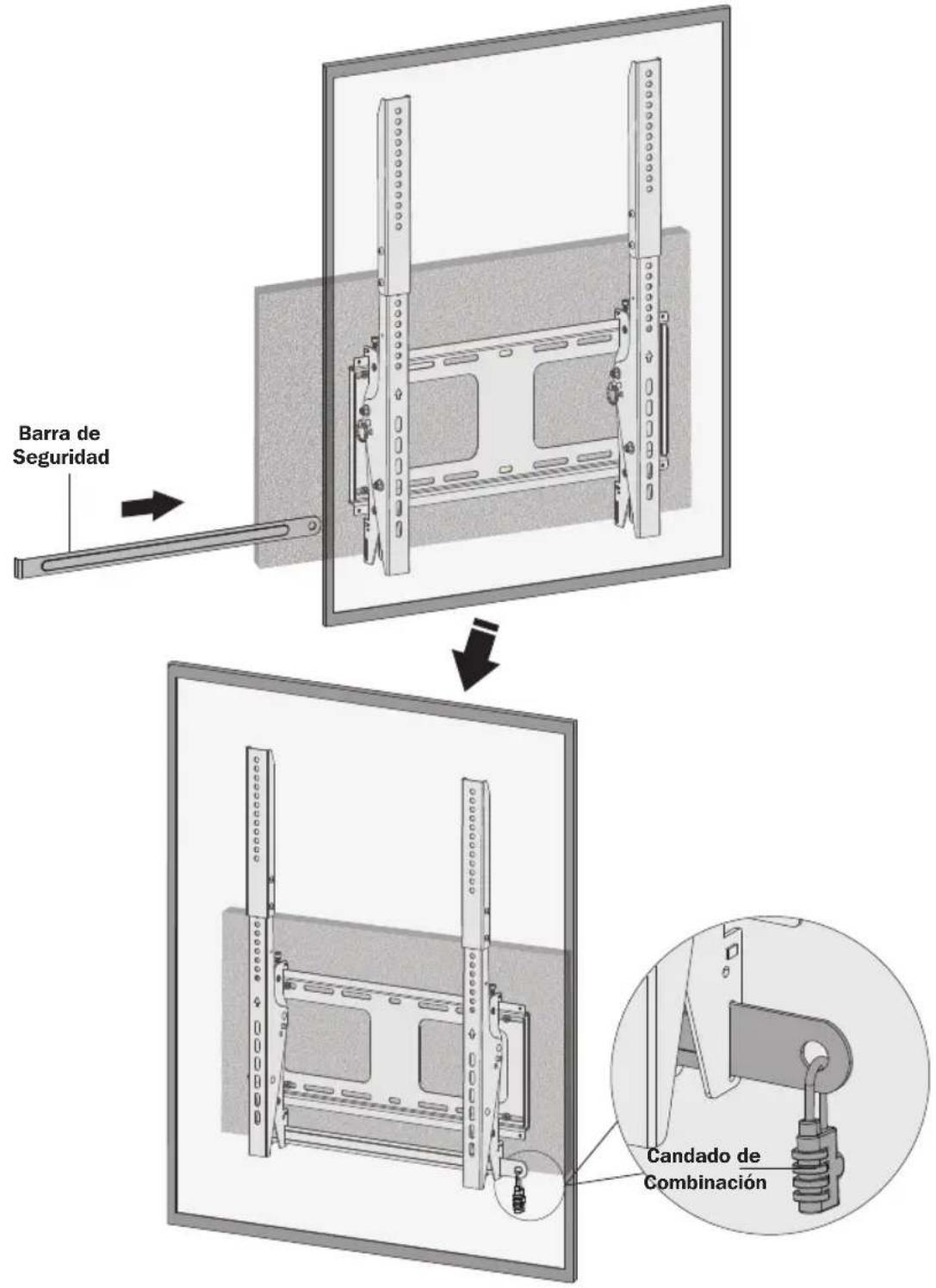

5. Deslice la Barra de Seguridad a Través de los Soportes de

Instalación e Instale el Candado de Combinación para Asegurarla Barra de Seguridad Candado de Combinación Mantenimiento

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.

• Para cualquier pregunta adicional, visite www.tripplite.com/support. 18-11-272-9338F3.indb 19 12/27/2018 11:30:12 AM20 Instalación
