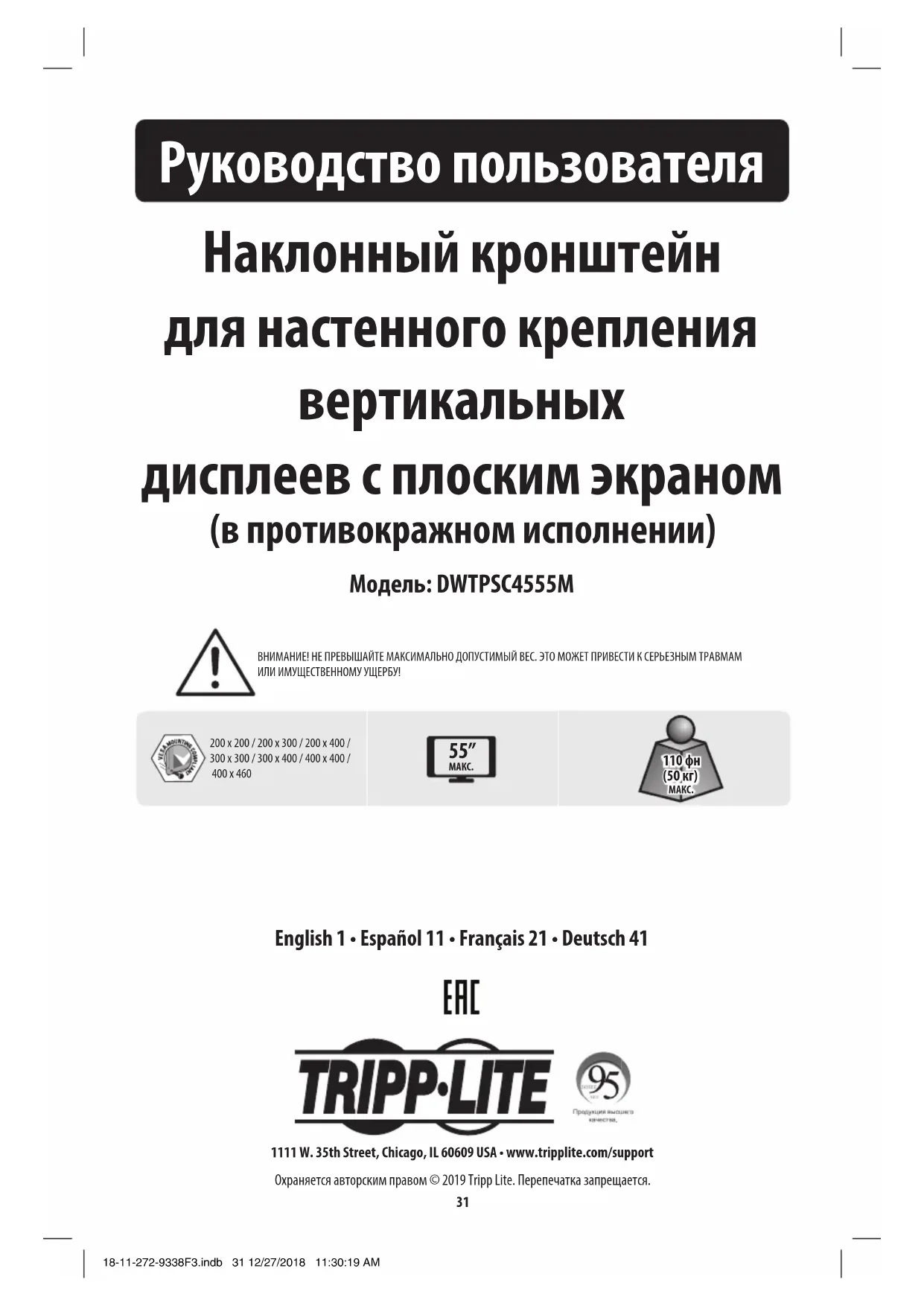

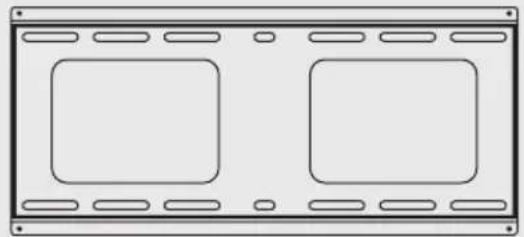

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-11-272-9338F3.indb 30 12/27/2018 11:30:19 AM31 Руководство пользователя Наклонный кронштейн для настенного крепления вертикальных дисплеев с плоским экраном (в противокражном исполнении) Модель: DWTPSC4555M ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ! 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается. 200 x 200 / 200 x 300 / 200 x 400 / 300 x 300 / 300 x 400 / 400 x 400 / 400 x 460 55” 110 фн (50 кг) English 1 • Español 11 • Français 21 • Deutsch 41 18-11-272-9338F3.indb 31 12/27/2018 11:30:19 AM32 ПРИМЕЧАНИЕ. Перед началом установки и сборки полностью прочитайте руководство. Гарантийные обязательства

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу www.tripplite.com/support.

• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.

• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.

• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.

• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.

• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.

• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей. Условия 5-летней ограниченной гарантии Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям. 18-11-272-9338F3.indb 32 12/27/2018 11:30:19 AM33 Перечень комплектации ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support. Пластина для крепления к стене (1 шт.) Винт M5 x 14 (4 шт.) Защитная штанга (1 шт.) Винт M6 x 6 (8 шт.) Предохранительный штифт (1 шт.) Шестигранный ключ на 5 мм (1 шт.) Шайба D8 (2 шт.) Кодовый замок (1 шт.) Переходный кронштейн (2 шт.) Винт M6 x 14 (4 шт.) Анкерный болт (6 шт.) Шайба (4 шт.) Анкер для бетона (6 шт.) Малая проставка (8 шт.) Винт M6 x 30 (4 шт.) Шайба D6 (6 шт.) Большая проставка (8 шт.) Винт M8 x 30 (4 шт.) Винт M8 x 50 (4 шт.) Удлинительный кронштейн (2 шт.) Упаковочный комплект M Упаковочный комплект W 18-11-272-9338F3.indb 33 12/27/2018 11:30:20 AM34

1. Крепление к сплошному кирпичу или бетонному блоку

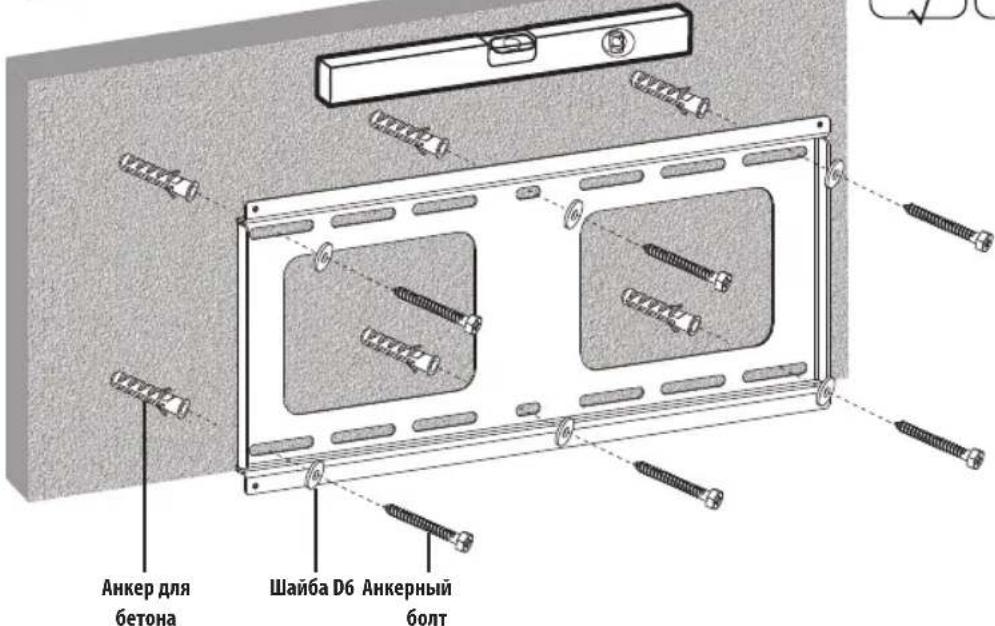

• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или “шлакобетонный блок”) убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.

• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

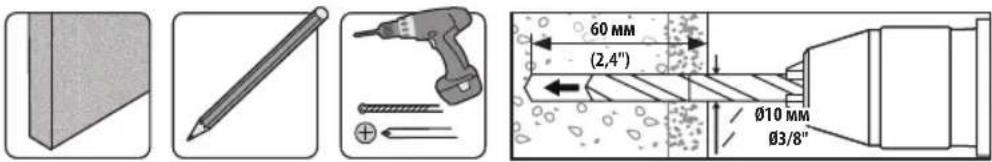

60 мм (2,4") Ø10 мм Ø3/8" Определите и разметьте точное местоположение монтажных отверстий

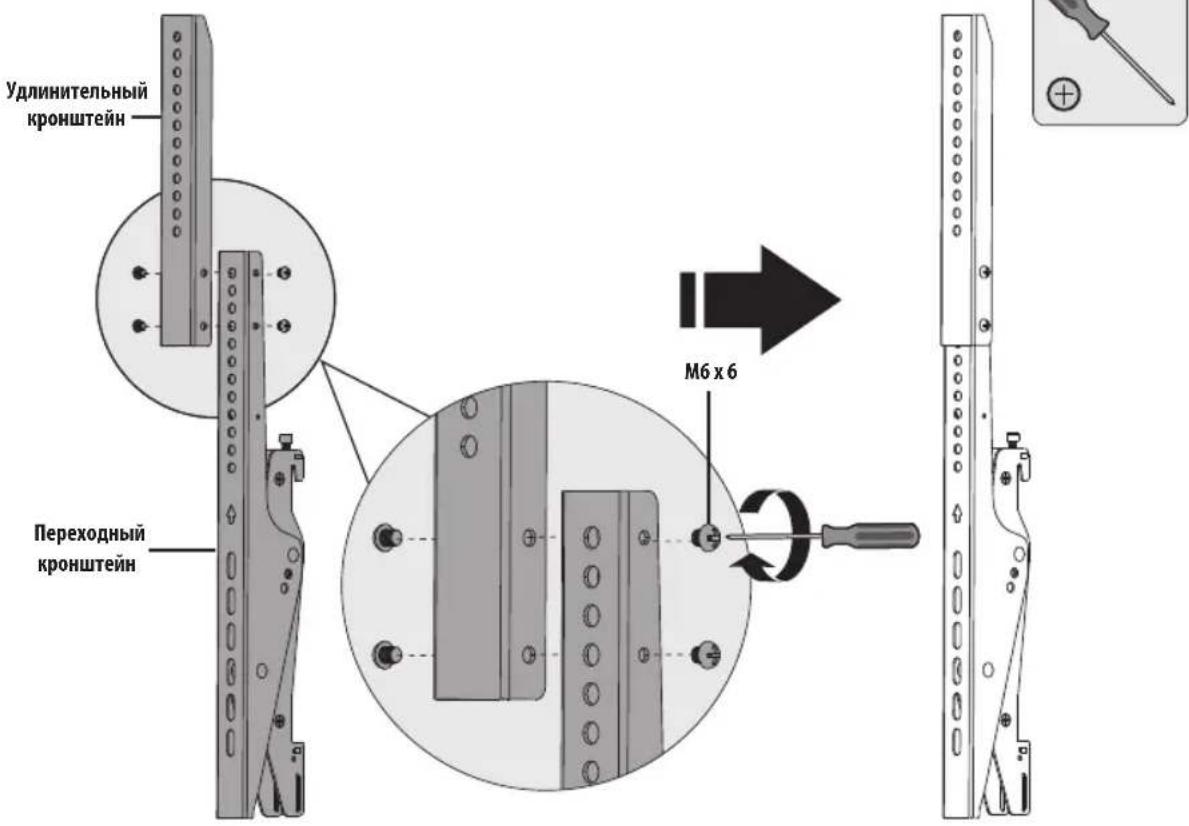

2. Крепление удлинительных кронштейнов к переходным кронштейнам

3. Установка переходных кронштейнов

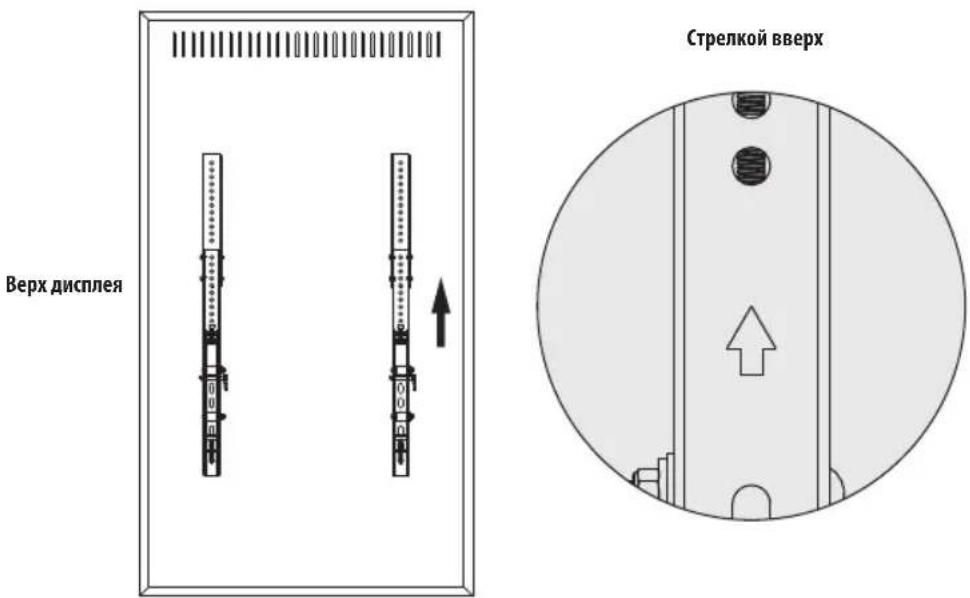

Стрелкой вверх Верх дисплея M6 x 6 Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.

• Привинтите переходные кронштейны к дисплею. Плотно затяните все винты. Не перетягивайте. 18-11-272-9338F3.indb 35 12/27/2018 11:30:21 AM36

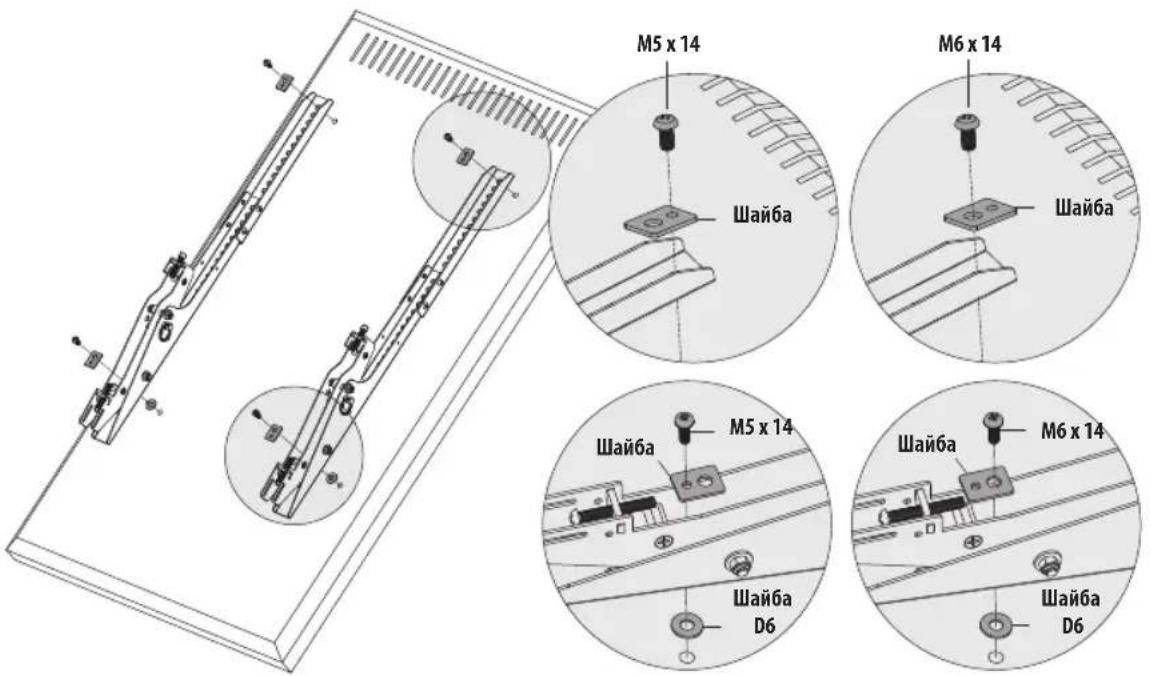

3a. Для экрана с плоской задней стенкой Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.

• Привинтите переходные кронштейны к дисплею. Плотно затяните все винты. Не перетягивайте. M5 x 14

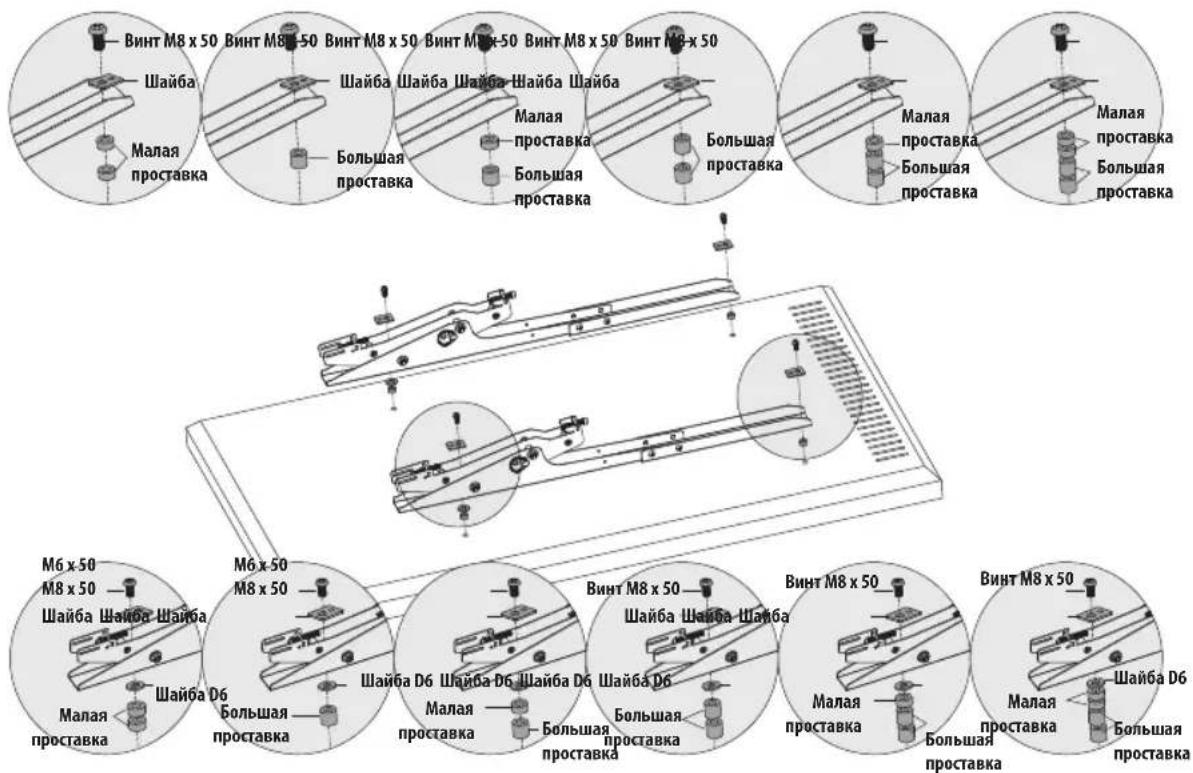

3б. Для экранов с нестандартной задней стенкой Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.

• Привинтите переходные кронштейны к дисплею. Плотно затяните все винты. Не перетягивайте. Винт M8 x 50 Винт M8 x 50 Винт M8 x 50 Винт M8 x 50 Винт M8 x 50 Винт M8 x 50

4. Навесьте дисплей на пластину для крепления к стене

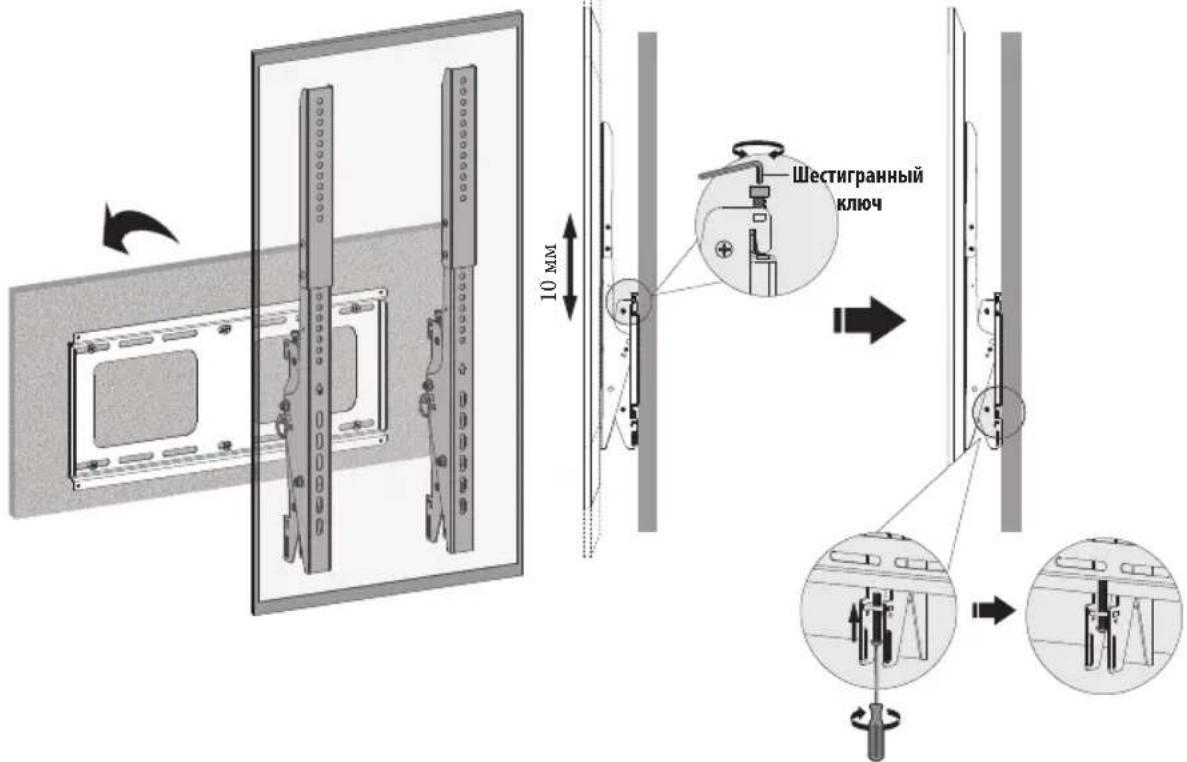

Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене. Заверните винты для обеспечения точного выравнивания нескольких

Затяните винты, как показано на рисунке, для крепления переходных кронштейнов к установленной пластине для крепления

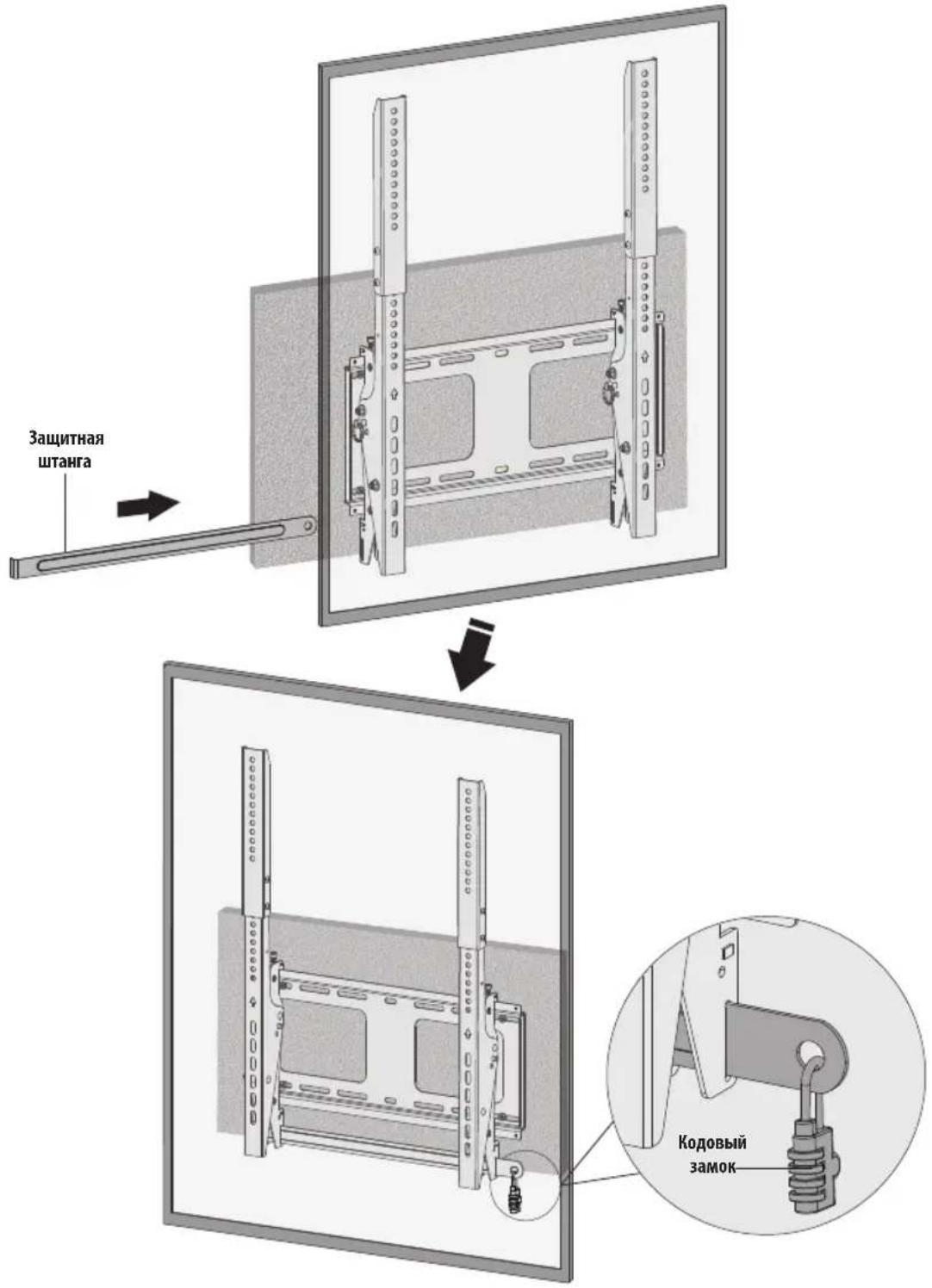

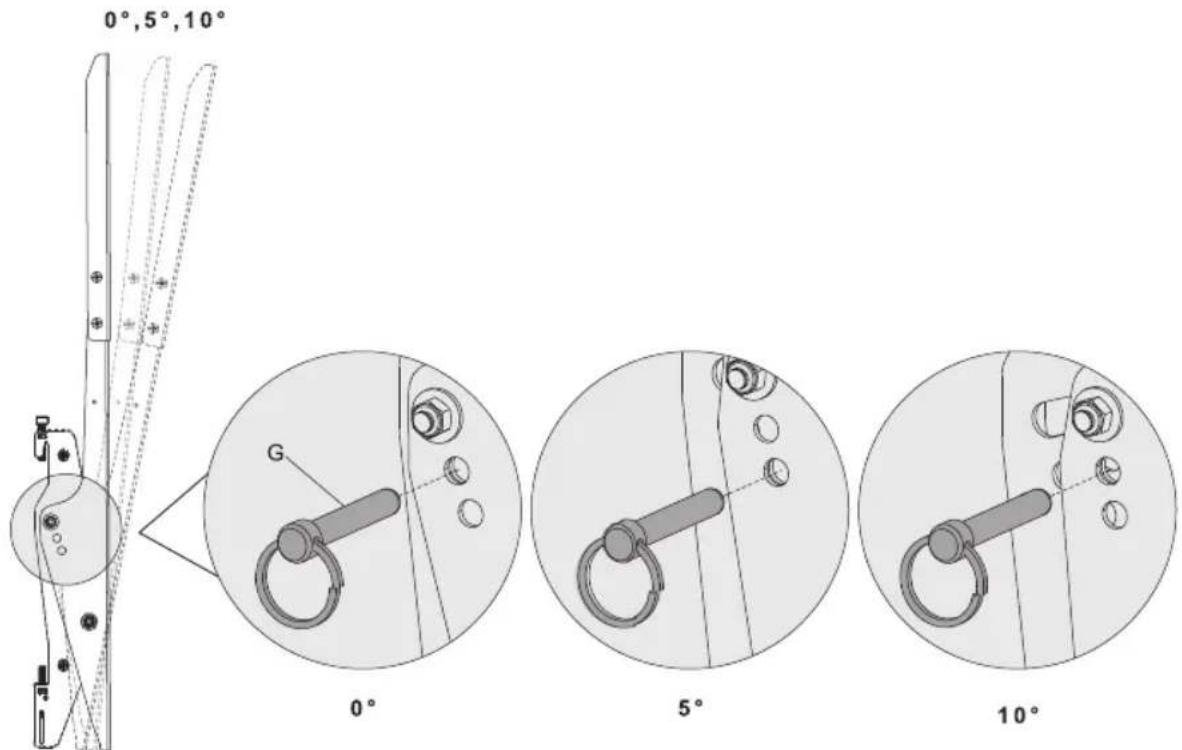

5. Вставьте защитную штангу через монтажные кронштейны и установите кодовый замок

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
