BEDIENUNGSANLEITUNG DWTPSC4555M Tripp Lite

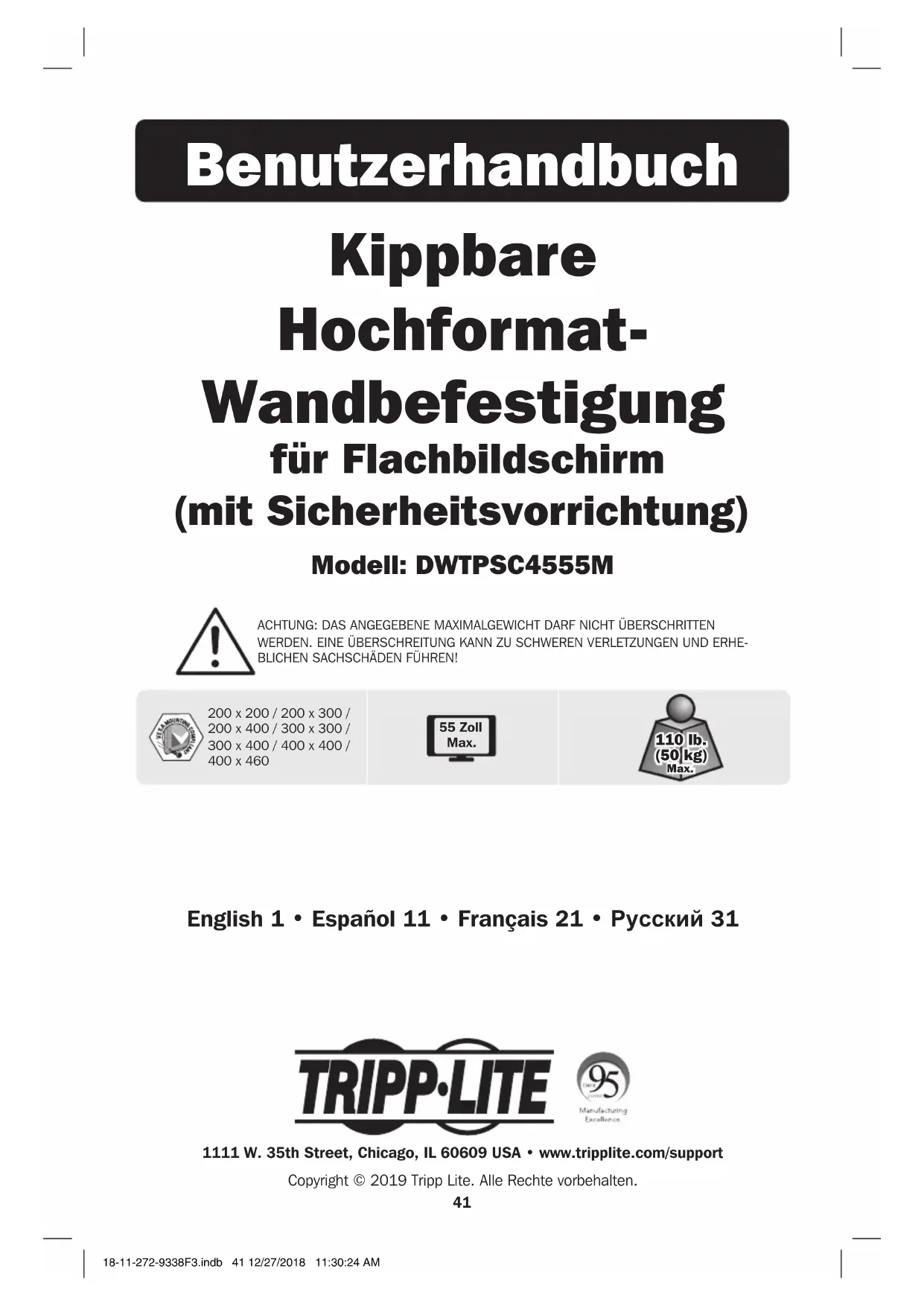

1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-11-272-9338F3.indb 40 12/27/2018 11:30:24 AM41 Benutzerhandbuch Kippbare Hochformat- Wandbefestigung für Flachbildschirm (mit Sicherheitsvorrichtung) Modell: DWTPSC4555M ACHTUNG: DAS ANGEGEBENE MAXIMALGEWICHT DARF NICHT ÜBERSCHRITTEN WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND ERHE-BLICHEN SACHSCHÄDEN FÜHREN! 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2019 Tripp Lite. Alle Rechte vorbehalten. 200 x 200 / 200 x 300 / 200 x 400 / 300 x 300 / 300 x 400 / 400 x 400 / 400 x 46055 Zoll Max. 110 lb. (50 kg) Max. English 1 • Español 11 • Français 21 • Русский 31 18-11-272-9338F3.indb 41 12/27/2018 11:30:24 AM42 HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Garantie WARNUNG

• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte www.tripplite.com/support.

• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben eingebaut und verwendet werden. Die unsachgemäße Installation dieses Produkts kann zu Schäden und schweren Verletzungen führen.

• Dieses Produkt darf nur von einer Person mit guten Montagefähigkeiten und Grunderfahrung im Bauwesen montiert werden, die alle Anweisungen in der vorliegenden Montageanleitung vollständig verstanden hat.

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann.

• Stellen Sie bei der Montage an Holzwandbalken sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Wir empfehlen die Verwendung eines Balkensuchers.

• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher anzuheben und zu positionieren.

• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert wird.

• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und Verletzungen führen. 5-Jahres-Garantie Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.) WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. 18-11-272-9338F3.indb 42 12/27/2018 11:30:24 AM43 Komponentenliste WICHTIG: Vergewissern Sie sich, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind, ehe Sie mit der Installation beginnen. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. Wandplatte (1 x) Schraube M5 x 14 (4 x) Sicherheitsbalken (1 x) Schraube M6 x 6 (8 x) Sicherheitsstift (1 x) 5 mm Inbusschlüssel (1 x) D8 Beilagscheibe (2 x) Kombischloss (1 x) Adapterwinkel (2 x) Schraube M6 x 14 (4 x) Verankerungsbolzen (6 x) Beilagscheibe (4 x) Betonbolzen (6 x) Kleiner Abstandhalter (8 x) Schraube M6 x 30 (4 x) D6 Beilagscheibe (6 x) Großer Abstandhalter (8 x) Schraube M8 x 30 (4 x) Schraube M8 x 50 (4 x) Erweiterungsklammer (2 x) Paket M Paket W 18-11-272-9338F3.indb 43 12/27/2018 11:30:25 AM44 Montage

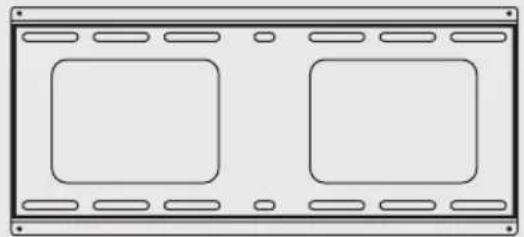

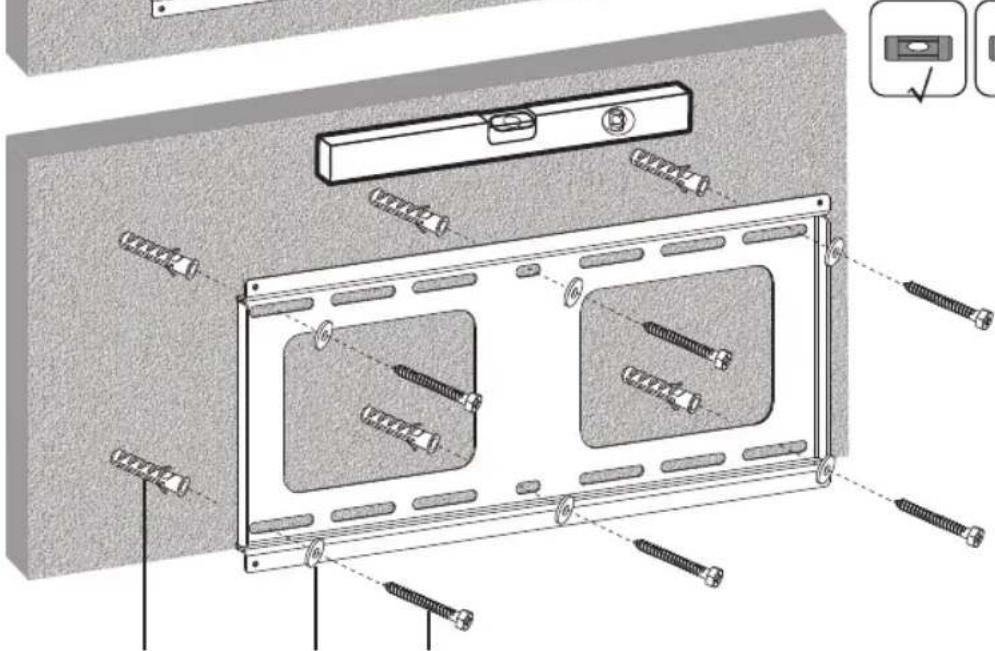

1. Montage an Backstein oder Beton

• Vergewissern Sie sich bei einer Montage der Wandhalterung an Betonmauerwerk (auch Betonschalstein genannt), dass der eigentliche Beton mindestens eine Stärke von 1-3/8 Zoll (35 mm) für die Befestigung des Betonankers bietet. NICHT IN MÖRTELFUGEN BOHREN! Achten Sie darauf, die montierte Wandhalterungsplatte mit den beiliegenden Verankerungen, D6 Beilagscheiben und Verankerungsbolzen an den massiven Teilen der Blöcke zu montieren. Die massiven Teile befinden sich in der Regel von jedem Blockende aus 25 mm (1”) zur Mitte hin. Wir empfehlen beim Bohren des Loches die Verwendung einer elektrischen Bohrmaschine auf geringer Stufe, anstatt einer Schlagbohrmaschine, um zu vermeiden, dass beim Eintritt in einen Hohlraum die Rückseite des Bohrloches einbricht.

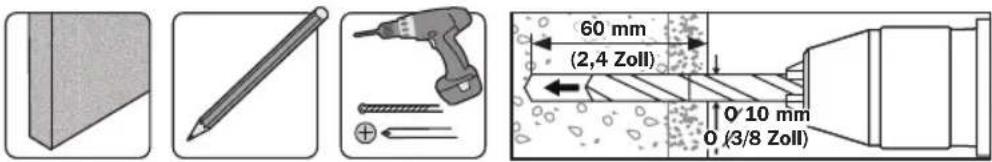

• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen kann. Betonbolzen D6 Beilagscheibe Ankerschraube 60 mm (2,4 Zoll) O 10 mm O (3/8 Zoll) Suchen und markieren Sie die genaue Position der Befestigungslöcher. Bohren Sie die Führungslöcher. Schrauben Sie die montierte Wandplatte an der Wand fest. 18-11-272-9338F3.indb 44 12/27/2018 11:30:25 AM45 Installation

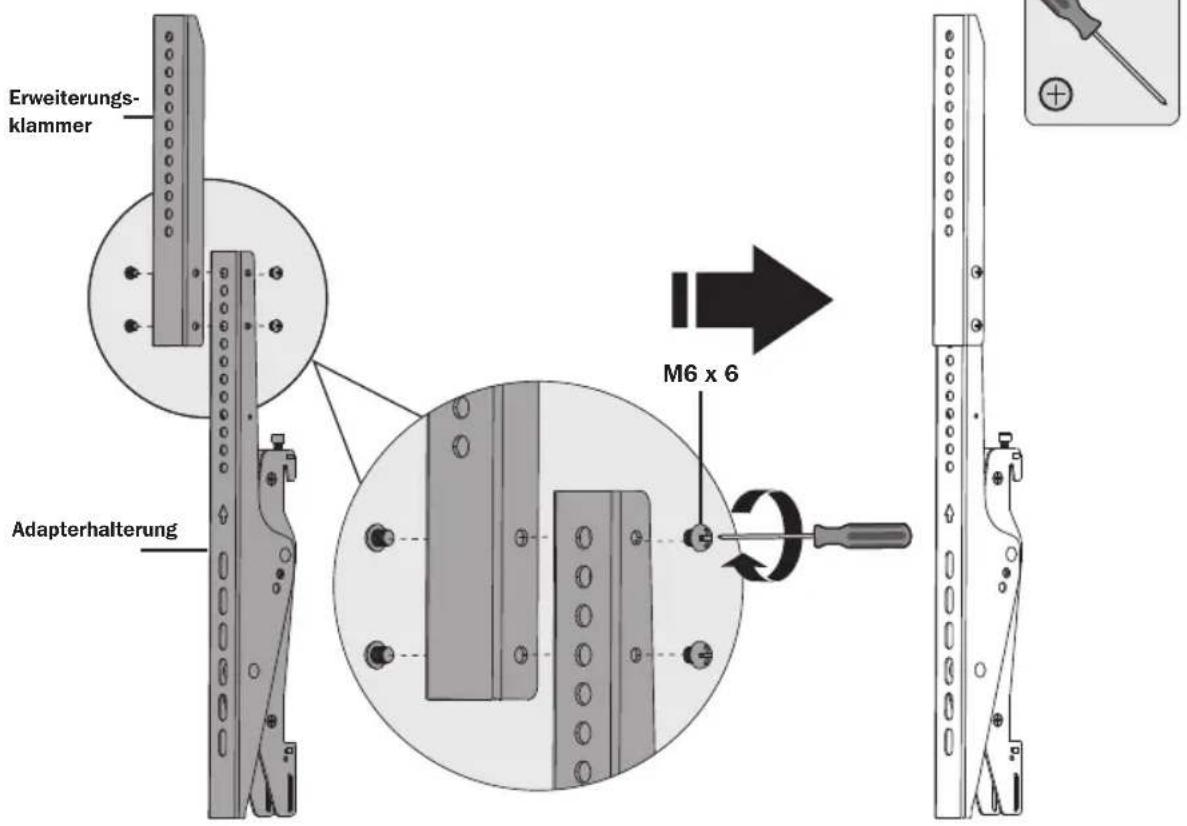

2. Befestigen Sie die Erweiterungsklammern an den Adapterhalterungen.

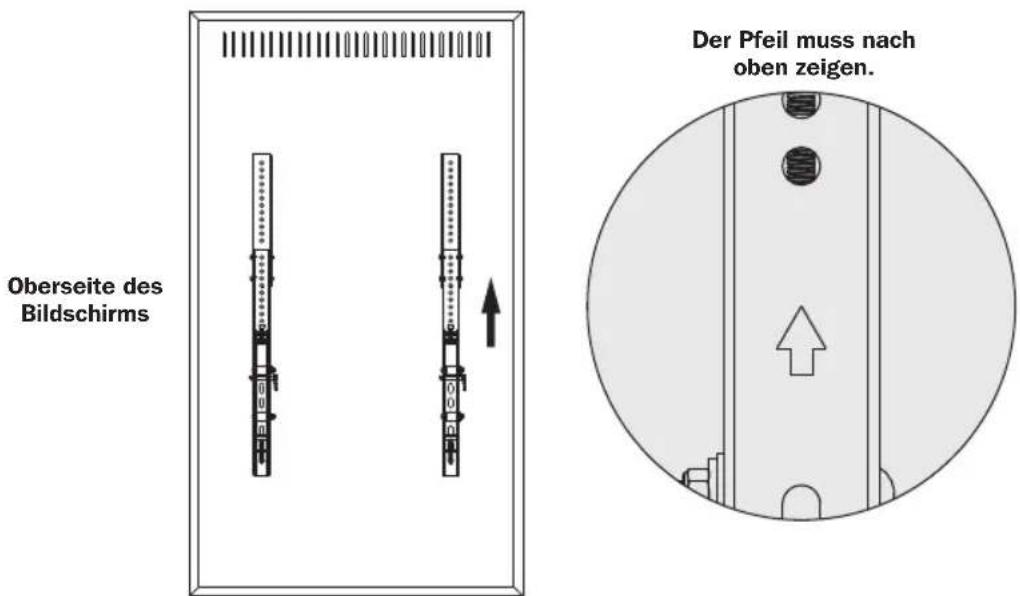

3. Montage der Adapterwinkel

Erweiterungs- klammer Adapterhalterung Der Pfeil muss nach oben zeigen. Oberseite des Bildschirms M6 x 6 Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.

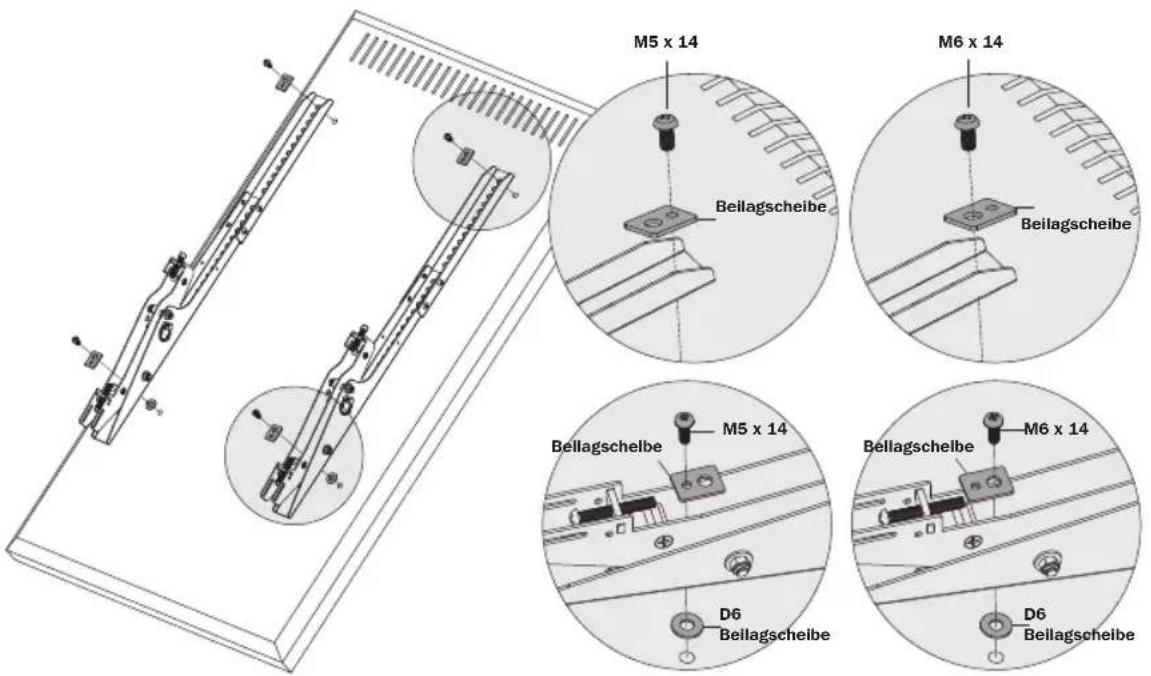

• Schrauben Sie die Adapterhalterungen am Bildschirm fest. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an. 18-11-272-9338F3.indb 45 12/27/2018 11:30:26 AM46 Installation 3a. Für flache Hinterfolien Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.

• Schrauben Sie die Adapterhalterungen am Bildschirm fest. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an. M5 x 14 Beilagscheibe Beilagscheibe Beilagscheibe

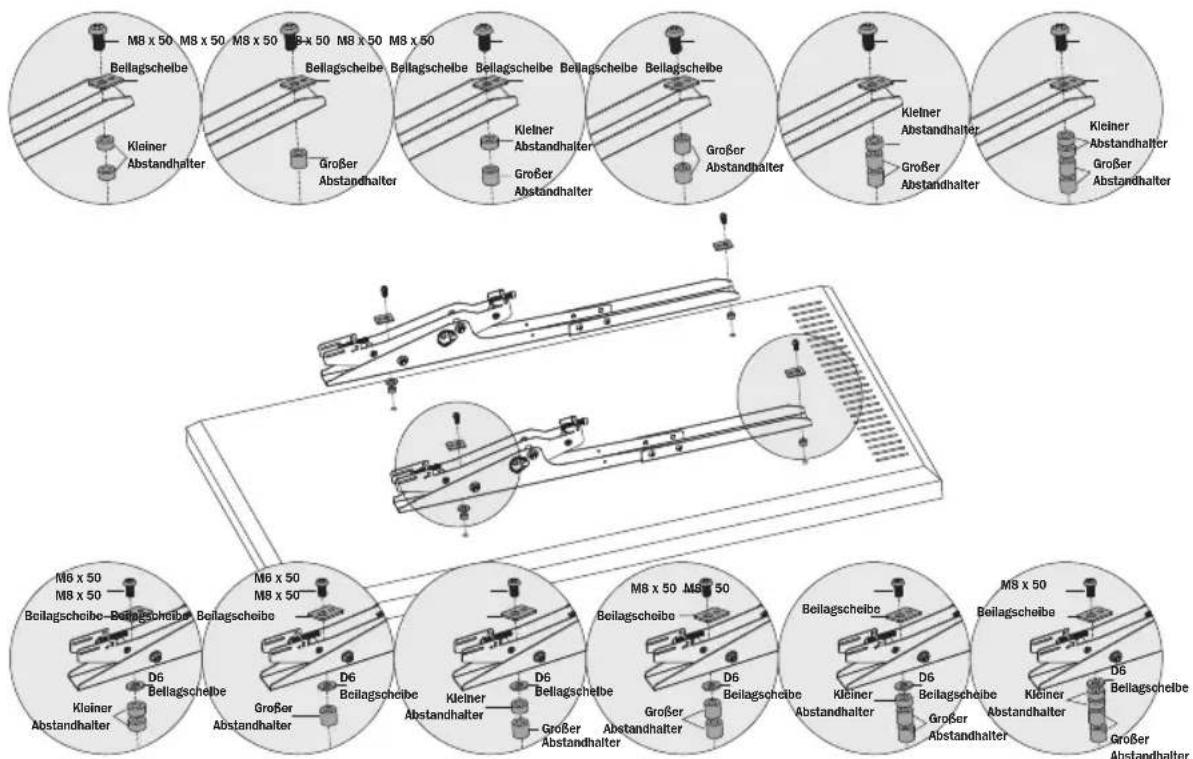

Beilagscheibe Beilagscheibe M5 x 14 M6 x 14 M6 x 14 18-11-272-9338F3.indb 46 12/27/2018 11:30:27 AM47 Installation 3b. Für nicht-standardmäßige Hinterfolie Hinweis: Verwenden Sie für diesen Bildschirmtyp geeignete Schrauben, Beilagscheiben und Abstandhalter (falls erforderlich).

• Positionieren Sie die Adapterhalterungen so nah wie möglich an der Mitte des Bildschirms.

• Schrauben Sie die Adapterhalterungen am Bildschirm fest. Ziehen Sie alle Schrauben gut fest. Ziehen Sie sie aber nicht zu fest an. M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe

Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Beilagscheibe Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Kleiner Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter Großer Abstandhalter M6 x 50 M8 x 50 M6 x 50 M8 x 50 M8 x 50 M8 x 50 M8 x 50 18-11-272-9338F3.indb 47 12/27/2018 11:30:28 AM48 Installation

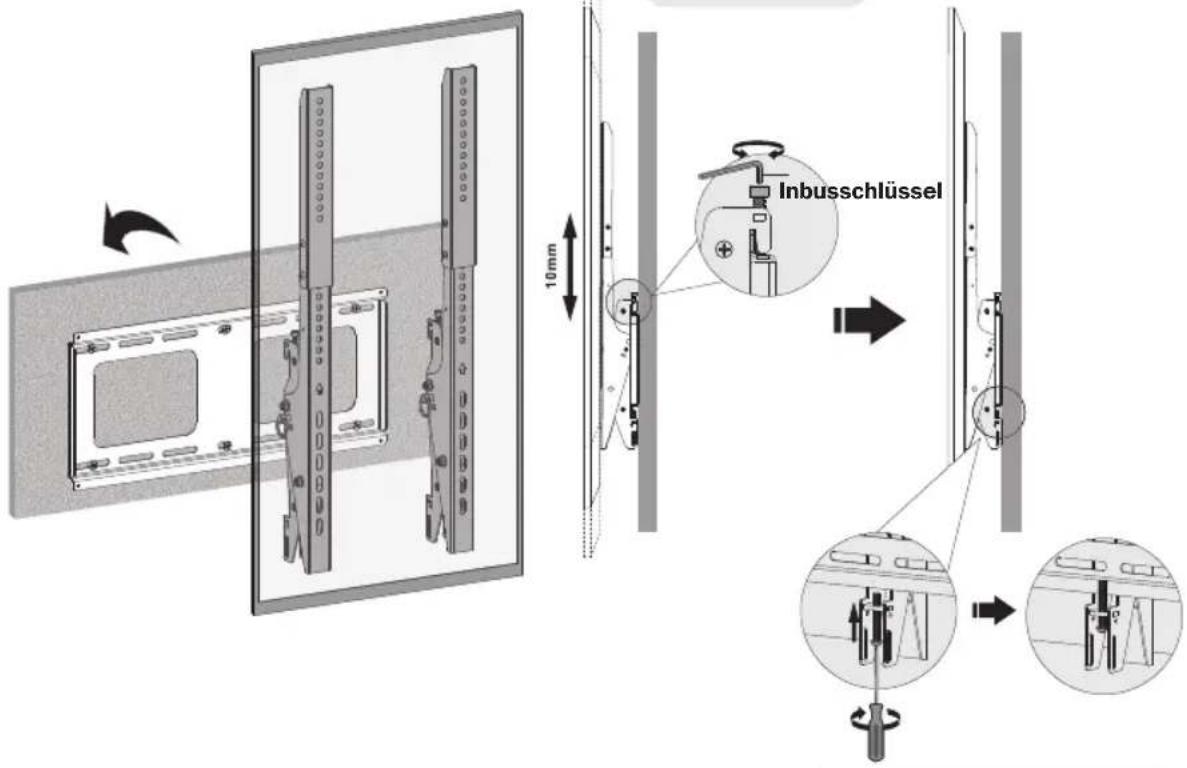

4. Den Bildschirm in die Wandplatte einhängen

Heben Sie mit Hilfe einer weiteren Person oder eines Hebegerätes den Bildschirm mit den daran befestigten Adapterwinkeln über die montierte Wandplatte und haken Sie ihn ein. Die Schrauben ermöglichen die präzise Ausrichtung mehrerer Bildschirme. Ziehen Sie die Schrauben wie dargestellt an, um die Adapterhalterungen an der Wandplatte zu befestigen. Inbusschlüssel 18-11-272-9338F3.indb 48 12/27/2018 11:30:29 AM49 Installation

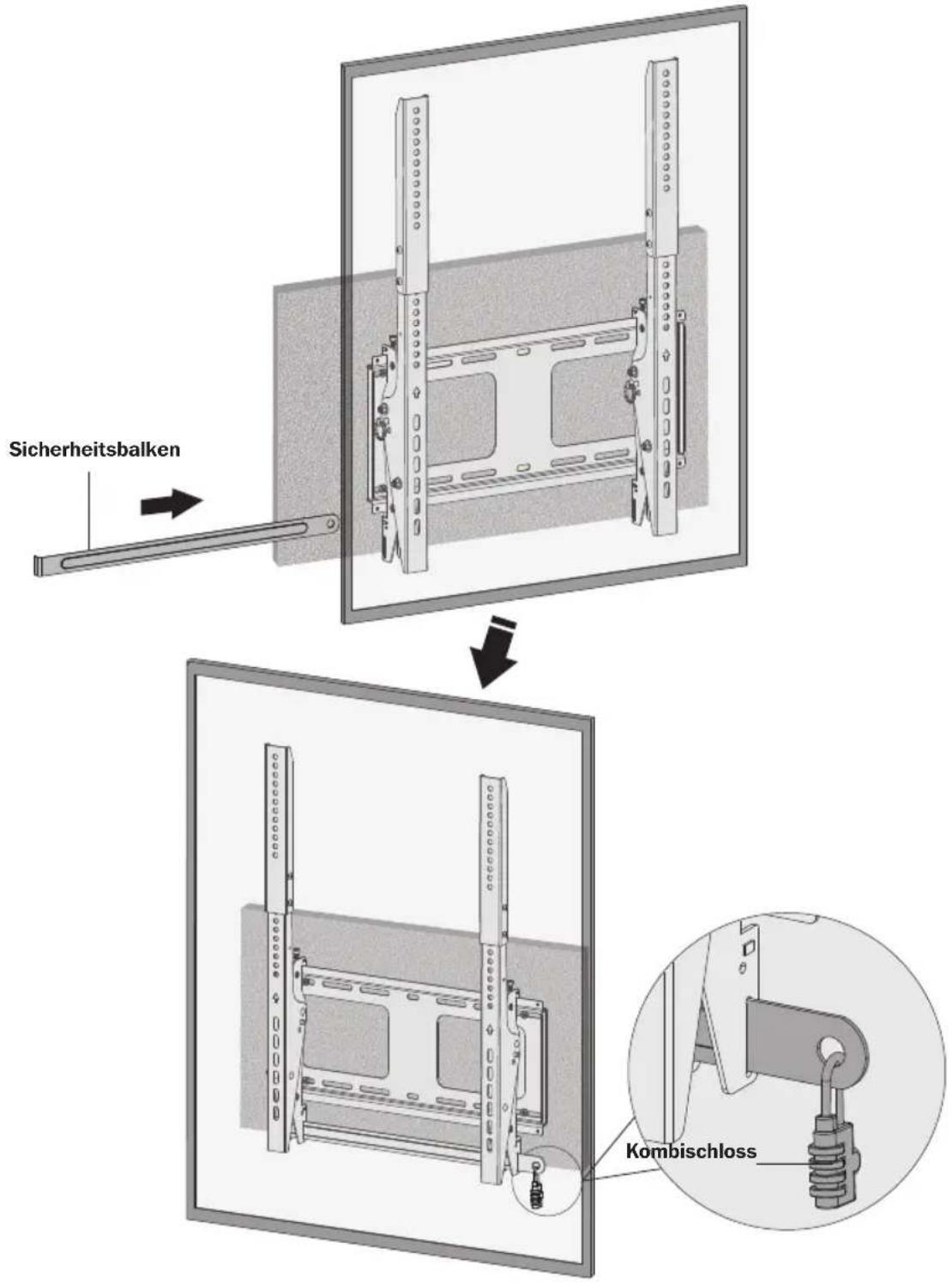

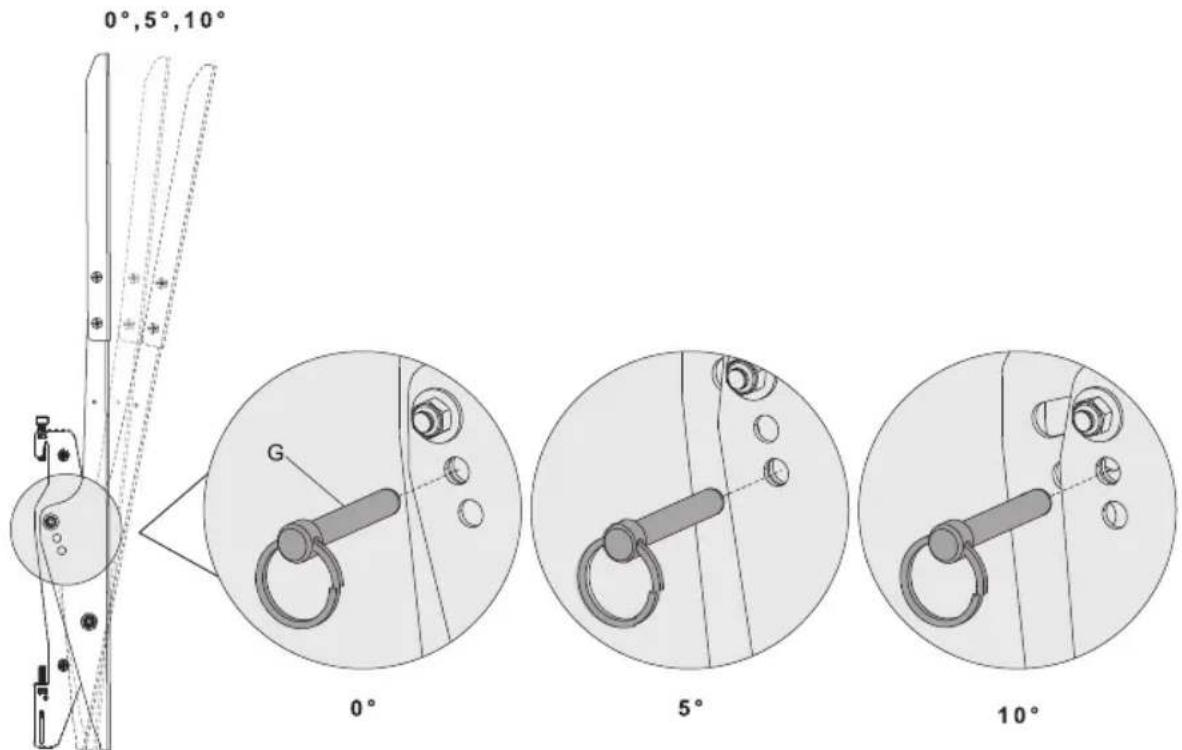

5. Schieben Sie den Sicherheitsbalken durch die Montagewinkel und

bringen Sie zur Sicherung das Kombischloss an. Sicherheitsbalken Kombischloss Achtung

• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebracht ist.

• Weitere Informationen erhalten Sie auf www.tripplite.com/support. 18-11-272-9338F3.indb 49 12/27/2018 11:30:29 AM50 Installation
