MODE D'EMPLOI PDUMH16HV Tripp Lite

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l’installation, l’utilisation et l’entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements pourrait affecter la garantie du produit. Avertissements importants

• Utiliser la PDU à des températures intérieures entre 32 °F et 104 °F (entre 0 °C et 40 °C) seulement.

• Fournit une protection adéquate contre les courants excédentaires, les courts-circuits et mise à la masse défectueuse conformément aux codes électriques locaux et nationaux, tels que le Code national de l'électricité aux États-Unis

• La prise de courant qui alimente la PDU doit être proche de la PDU et facilement accessible.

• L'unité de distribution d'énergie (PDU) fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.

• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.

• La puissance requise pour chaque équipement connecté à la PDU ne doit pas excéder la charge nominale de la prise individuelle.

• La puissance totale requise pour l'équipement connecté à la PDU ne doit pas excéder la charge nominale maximum de la PDU.

• Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.

• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.

• Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.

• Ne pas tenter de monter la PDU sur une surface précaire ou instable.

• Ne jamais essayer d'installer un équipement électrique pendant un orage.

• Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

• La PDU doit être installée par un technicien qualifié seulement.

• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.

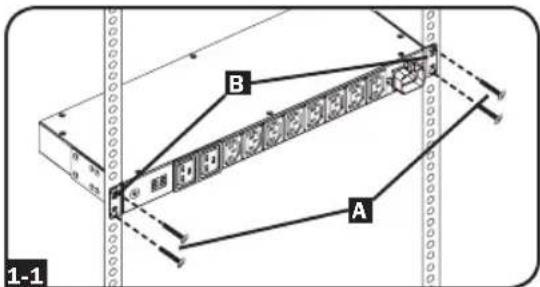

• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles. 18-11-319-93331C.indb 16 2/20/2019 4:44:44 PM17 Installation Remarque : Sans tenir compte de la configuration, l'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications. 1-1 Installation en baie 1U. Fixer la PDU à la baie en insérant quatre vis

fournies par l'utilisateur dans les brides des fixation

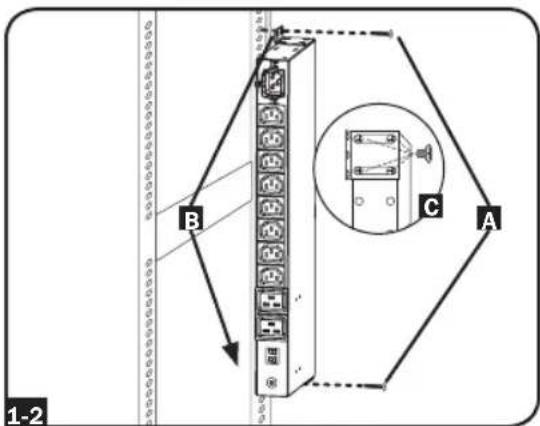

l'unité et dans les trous de fixation de la glissière de la baie comme indiqué. 1-2 Installation en baie 0U. 1

partie : Retirer les vis

fixant les brides de fixation à la PDU, changer l'orientation des brides comme indiqué et les fixer à nouveau. Utiliser seulement les vis jointes ou leur équivalent exact (N° 6-32, tête plate 1/4 po [6,4 mm])

partie : Fixer la PDU verticalement en insérant deux vis ou plus

, fournies par l'utilisateur dans les brides de fixation

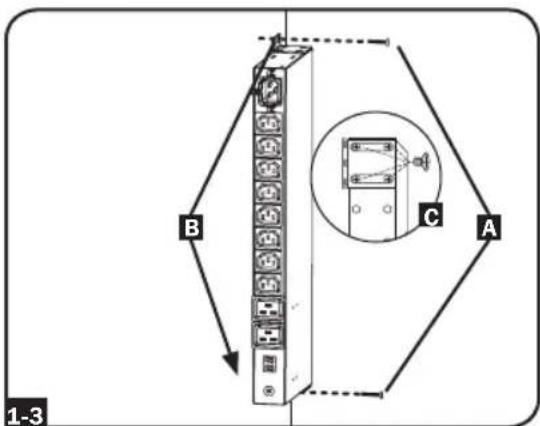

l'unité et dans les points de fixation de la baie ou de son boîtier. 1-3 Installation murale : Après avoir effectué la

partie 1 ci-dessus, fixer la PDU sur une

surface de fixation stable en insérant deux vis ou plus

fournies par l’utilisateur dans les supports de montage

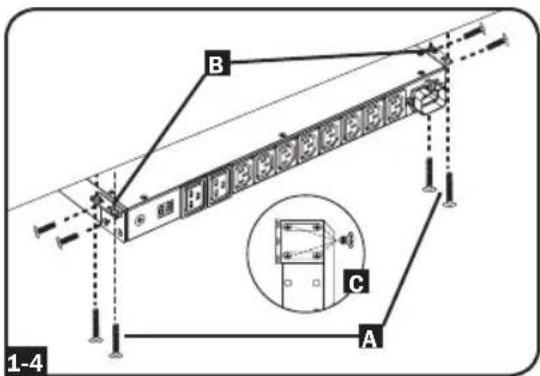

de la PDU et dans des points de fixation sûrs de la surface de montage. 1-4 Installation sous un comptoir : Après avoir effectué la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insérant quatre vis

fournies par l’utilisateur dans les supports de montage

de la PDU et dans des points de fixation sûrs de la surface de montage. 1-1 1-4 1-2 1-3

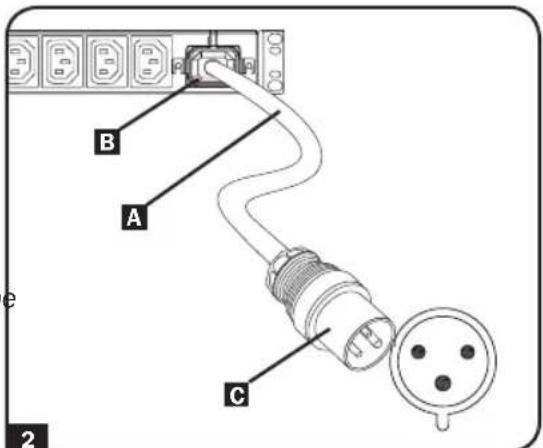

Connexion du cordon d'alimentation d'entrée. Insérer le connecteur IEC 320 C19

du cordon d'alimentation d'entrée dans l'entrée IEC 320 C20

de la PDU. Brancher l'autre extrémité du cordon d'alimentation d'entrée

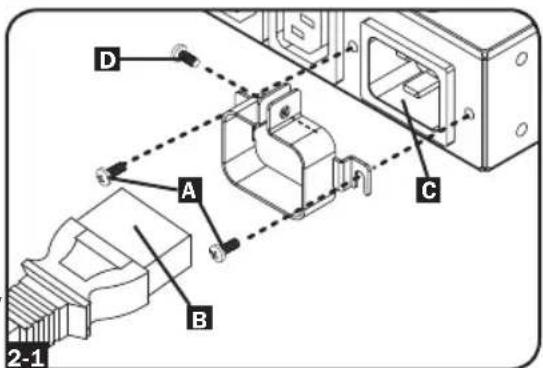

à une source d'alimentation CA compatible. La PDU devrait recevoir une protection contre les surcharges. Remarque : La source d'alimentation CA ne doit pas partager un circuit avec une charge électrique élevée (comme un climatiseur ou un réfrigérateur). 2-1 Rétention du cordon d'entrée (facultatif). Installer le support inclus avec les vis #6-32 fournies

, puis fixer le cordon d'alimentation inclus à la PDU en insérant le connecteur IEC

du cordon d'alimentation dans l'entrée d'alimentation IEC

située près de l'extrémité de la PDU. Utiliser une vis fournie

pour retenir la connexion du cordon d'alimentation en place. Remarque : Comme solution de rechange, un cordon d'alimentation fourni par l'utilisateur peut être fixé à la PDU en le branchant à l'entrée IEC. Ne pas tenter d'attacher un cordon d'alimentation fourni par l'utilisateur à moins qu'il ne soit certifié compatible avec la source d'alimentation qui sera utilisée par la PDU.

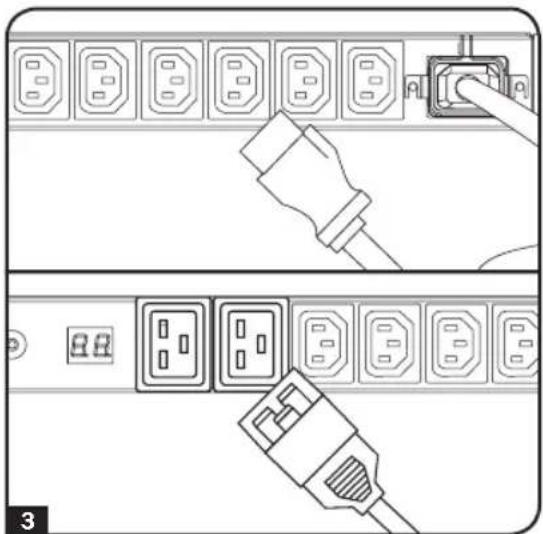

Fixer l'équipement à la PDU. Ne pas excéder la charge nominale maximum pour la PDU. Le courant électrique total utilisé par la PDU sera affiché en ampères sur l'ampèremètre numérique.

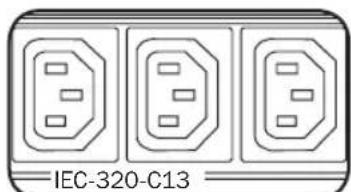

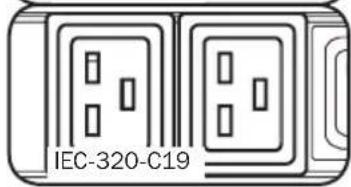

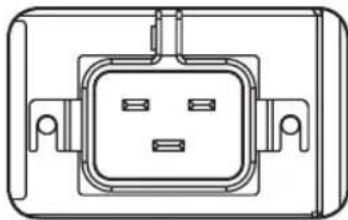

18-11-319-93331C.indb 18 2/20/2019 4:44:45 PM19 Caractéristiques Fiche d'entrée Sorties : Lors du fonctionnement normal, les sorties distribuent une alimentation CA à l'équipement branché. Ampèremètre : Le courant électrique total utilisé par la PDU sera affiché en ampères sur l'ampèremètre numérique. Patte de mise à la masse : Utiliser cette vis pour raccorder l'équipement branché à la mise à la masse. Cordon d'alimentation d'entrée CA : Le cordon amovible inclus comporte un connecteur IEC-320-C19 à une extrémité qui se branche à l'entrée de la PDU. L'autre extrémité comporte une fiche IEC-309 qui se branche à une source d'alimentation CA compatible. Entrée d'alimentation : L'entrée d'alimentation IEC-320-C20 se branche au cordon d'alimentation inclus ou à un cordon d'alimentation compatible fourni par l'utilisateur. L'entrée inclut un support pour retenir la connexion du cordon en place. Supports de montage 1U plus longs : Utiliser ces supports pour monter la PDU 1U sur le plan horizontal dans un bâti standard ou un boîtier pour bâtis. La profondeur de montage peut être réglée en fixant les supports aux différentes positions sur la PDU. Supports de montage 0U plus courts : Utiliser ces supports pour monter la PDU dans un bâti 0U, dans une configuration murale ou sous le comptoir pour des modèles de PDU 1U. IEC-309 IEC-320-C13 IEC-320-C19 18-11-319-93331C.indb 19 2/20/2019 4:44:45 PM20 Features Manchons de fiche C14 (facultatif) : Utiliser les manchons en plastique C14 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s’assurant que les languettes de préhension demeurent à l’extérieur de la fiche et qu’il repose solidement en place. Pour débrancher correctement l’équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant. Manchon de fiche C20 (facultatif) : Utiliser les manchons en plastique C20 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s’assurant que les languettes de préhension demeurent à l’extérieur de la fiche et qu’il repose solidement en place. Pour débrancher correctement l’équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant. 18-11-319-93331C.indb 20 2/20/2019 4:44:46 PM21 Garantie

GARANTIE LIMITÉE DE 2 ANS

Le vendeur garantit que ce produit, s’il est utilisé selon toutes les directives applicables, est exempt de défauts d’origine de matériel et de main-d’oeuvre pour une période de 2 ans à partir de la date initiale d’achat. Si le produit s’avère défectueux en matériel ou en main-d’oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d’expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d’expédition de retour. Visitez www.tripplite.com/ support avant de retourner de l’équipement pour réparation. CETTE GARANTIE NE S’APPLIQUE PAS À L’USURE NORMALE OU AUX DOMMAGES RÉSULTANT D’ACCIDENTS, DEMAUVAIS USAGE, D’ABUS OU DE NÉGLIGENCE. LE VENDEUR N’OFFRE AUCUNE GARANTIE EXPLICITE AUTRE QUE LA GARANTIE EXPRESSÉMENT SIGNIFIÉE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPLICITEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. Certaines juridictions ne permettent pas la limitation de la durée d’une garantie implicite et certaines juridictions ne permettent pas la limitation ou l’exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pourraient ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pourriez avoir d’autres droits selon les juridictions. MISE EN GARDE : L’utilisateur devra prendre soin de déterminer avant de l’utiliser si cet appareil convient, est adéquat et sûr pour l’usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n’offre de garantie quand à l’applicabilité et à la conformité de ces appareils pour une application particulière. Numéros d’identification de conformité aux règlements À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d’approbation requises. Lors d’une demande d’information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit. L’information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne) Sous les directives et règlements de déchet d’équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
