BEDIENUNGSANLEITUNG PDUMH16HV Tripp Lite

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Die vorliegende Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden sollten. Die Nichtbeachtung dieser Anweisungen kann Ihre Garantie beeinträchtigen. Wichtige Sicherheitswarnungen

• Betreiben Sie die PDU nur bei Innentemperaturen zwischen 0 und 40° C.

• Sorgen Sie für einen angemessenen Schutz vor Überstrom, Kurzschlüssen und Erdfehlern gemäß den örtlichen und nationalen elektrischen Vorschriften.

• Die Netzsteckdose für die PDU sollte sich in der Nähe der PDU befinden und leicht zugänglich sein.

• Die PDU bietet den Komfort mehrerer Ausgänge, bietet jedoch KEINEN Schutz vor Überspannung oder Leitungsgeräuschen für angeschlossene Geräte.

• Die PDU wurde für den Betrieb in Innenräumen konzipiert. Sie darf nur in einer kontrollierten Umgebung verwendet werden und muss vor übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen Schmutzstoffen, Staub sowie direkter Sonneneinstrahlung geschützt werden.

• Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an Verlängerungskabel oder Adapter an, durch die der Masseanschluss unterbrochen wird.

• Der Strombedarf für jedes an die PDU angeschlossene Gerät darf die Belastbarkeit der einzelnen Steckdose nicht überschreiten.

• Der Gesamtleistungsbedarf für an die PDU angeschlossene Geräte darf die maximale Belastbarkeit der PDU nicht überschreiten.

• Bohren Sie nicht in das Gehäuse der PDU und versuchen Sie auch nicht, es zu öffnen. Die PDU enthält keine Teile, die vom Benutzer gewartet werden können.

• Versuchen Sie nicht, die PDU und auch nicht die Eingangsstecker oder die Stromkabel auszuwechseln.

• Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschädigt ist.

• Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.

• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Verwenden Sie das Gerät nicht in der Nähe von entzündbaren Narkosemittelmischungen, die Luft, Sauerstoff oder Stickstoffoxid enthalten.

• Die PDU darf nur von einem qualifizierten Techniker installiert werden.

• Installieren Sie die PDU gemäß den jeweiligen lokalen Elektrorichtlinien. Vergewissern Sie sich, dass Sie für die Installation einen geeigneten Überstromschutz gemäß der Stecker-/ Geräteleistung verwenden.

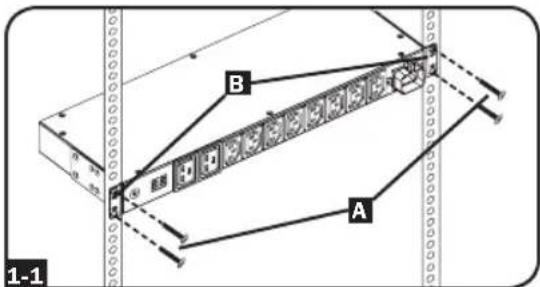

• Die Netzsteckdosen, die das Gerät mit Energie versorgen, sollten in der Nähe des Geräts installiert werden und leicht zugänglich sein. 18-11-319-93331C.indb 30 2/20/2019 4:44:48 PM31 Installation Hinweis: Unabhängig von der Installationskonfiguration muss der Benutzer vor der Installation sicherstellen, dass das verwendete Material und die Verfahren dafür geeignet sind. Die PDU und das beiliegende Material wurden für den Einsatz in Kombination mit üblichen Rack-Arten und -Gehäusen konzipiert und eignen sich möglicherweise nicht für alle Anwendungsbereiche. Die genauen Installationskonfigurationen können variieren. 1-1 1-HE-Rack-Installation. Befestigen Sie die PDU am Rack, indem Sie vier benutzerseitig bereitgestellte Schrauben

in die PDU- Montagehalterungen

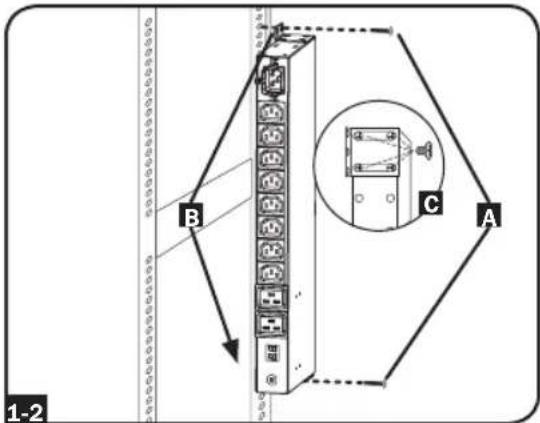

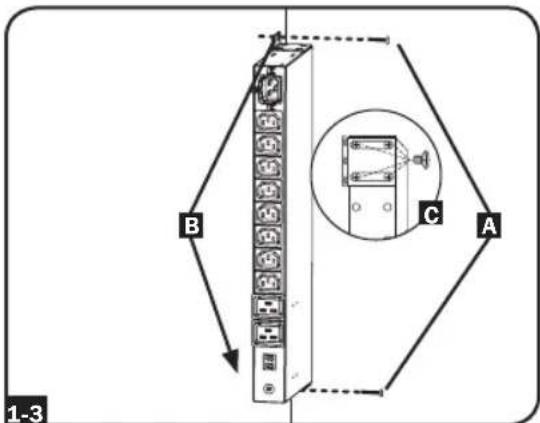

und in die Befestigungslöcher der Rackschiene drehen (siehe Schaubild). 1-2 0-HE-Rack-Installation. Teil 1: Entfernen Sie die Schrauben,

mit denen die Montagehalterungen an der PDU befestigt sind, ändern Sie die Ausrichtung der Halterungen wie abgebildet und bringen Sie die Halterungen wieder an. Verwenden Sie ausschließlich die vom Hersteller mitgelieferten Schrauben oder deren exakte Entsprechung (US-Standard Flachkopfschraube, 6-32 x 1/4"). Teil 2: Befestigen Sie die PDU vertikal, indem Sie zwei oder mehr benutzerseitig bereitgestellte Schrauben

in die PDU- Montagehalterungen

drehen und an den Befestigungspunkten im Rack oder im Rackgehäuse befestigen. 1-3 Wandmontage. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie zwei oder mehr benutzerseitig bereitgestellte Schrauben

durch die PDU- Montagehalterungen

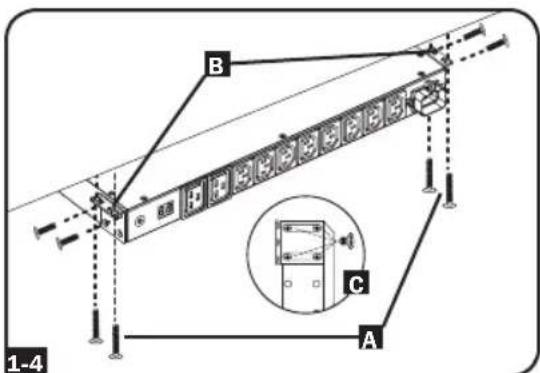

führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen. 1-4 Untertischinstallation. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie vier oder mehr benutzerseitig bereitgestellte Schrauben

durch die PDU- Montagehalterungen

führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen. 1-1 1-4 1-2 1-3

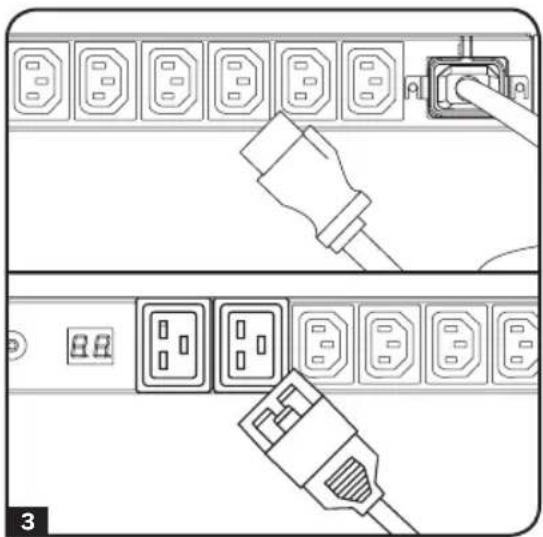

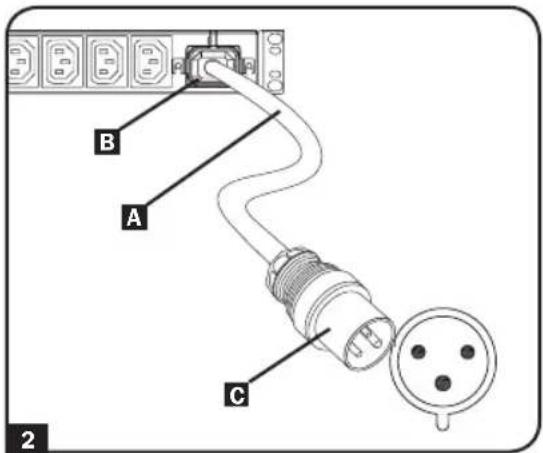

Anschluss des Netzkabels. Stecken Sie den IEC 320 C19-Anschluss

des Netzkabels in den IEC 320 C20-Eingang

der PDU. Schließen Sie das andere Ende des Netzkabels

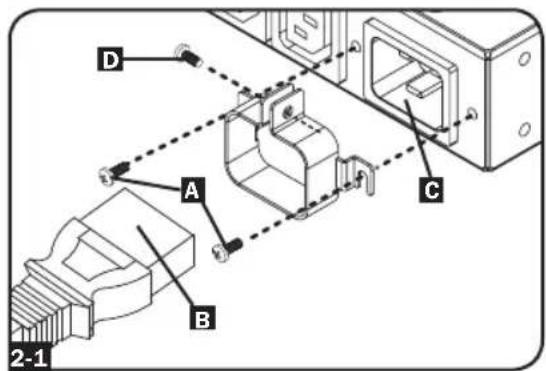

an eine kompatible Wechselstromquelle an. Die PDU sollte mit einem Überspannungsschutz ausgestattet werden. Hinweis: Die Wechselstromquelle sollte nicht an einem Stromkreis mit einer hohen elektrischen Ladung wie z. B. bei Klimaanlagen oder Kühlschränken angeschlossen sein. 2-1 Kabeleingabe (Optional). Installieren Sie die mitgelieferte Halterung mit den mitgelieferten Schrauben Nr. 6-32

und befestigen Sie das mitgelieferte Netzkabel an der PDU, indem Sie den IEC-Anschluss

des Netzkabels an den IEC-Stromeingang

am Ende der PDU anschließen. Verwenden Sie eine der mitgelieferten Schrauben

, um die Netzkabelverbindung zu sichern. Hinweis: Alternativ kann ein benutzerseitig bereitgestelltes Netzkabel über den IEC- Eingang an die PDU angeschlossen werden. Versuchen Sie nicht, ein benutzerseitig bereitgestelltes Netzkabel anzuschließen, es sei denn, es ist mit der von der PDU verwendeten Eingangsstromquelle kompatibel.

Schließen Sie das Gerät an die PDU an. Achten Sie darauf, dass die zulässige Strombelastbarkeit der PDU nicht überschritten wird. Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzähler angezeigt.

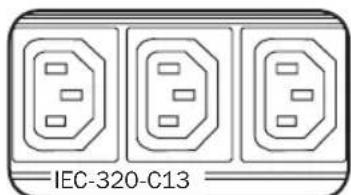

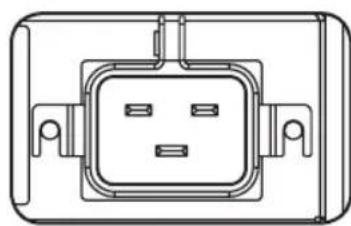

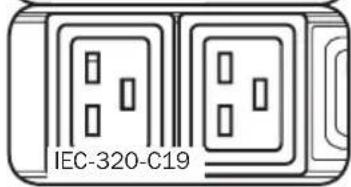

18-11-319-93331C.indb 32 2/20/2019 4:44:49 PM33 Ausstattung Eingangsstecker Steckdosen: Während des normalen Betriebs verteilen die Steckdosen den Wechselstrom auf die angeschlossenen Geräte. Amperemeter: Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzähler angezeigt. Erdungsklemme: Nutzen Sie diese Schraube, um die angeschlossenen Geräte mit der Erdung zu verbinden. AC-Netzkabel: Das mitgelieferte abnehmbare Kabel hat an einem Ende einen IEC-320-C19-Anschluss, der mit dem PDU- Eingang verbunden ist. Das andere Ende verfügt über einen IEC-309-Stecker, der an eine kompatible Wechselstromquelle angeschlossen werden kann. Stromeingang: Der IEC-320-C20-Stromeingang wird an das mitgelieferte Stromkabel oder ein kompatibles benutzerseitig bereitgestelltes Stromkabel angeschlossen. Der Eingang verfügt über eine Halterung, um die Kabelverbindung zu sichern. Längere 1-HE-Installationshalterungen: Nutzen Sie diese Halterungen, um die 1-HE-PDU horizontal an einem Standardrack oder einem Rackgehäuse zu installieren. Die Installationstiefe kann angepasst werden, indem die Halterungen in unterschiedlichen Positionen an der PDU installiert werden. Kürzere 0-HE-Installationshalterungen: Nutzen Sie diese Halterungen, um die PDU an einem 0-HE-Rack, an einer Wand oder mit der Unterbaukonfiguration zu montieren, für 1-HE-PDU-Modelle. IEC-309 IEC-320-C13 IEC-320-C19 18-11-319-93331C.indb 33 2/20/2019 4:44:49 PM34 Ausstattung C14-Steckmuffe (Optional): Verwenden Sie die mitgelieferten C14-Kunststoffmuffen, um die Stecker an den Steckerbuchsen zu sichern. Bringen Sie die Muffe am Stecker an und stellen Sie sicher, dass die Zuglaschen außerhalb des Steckers bleiben und die Passung sicher ist. Um das Gerät ordnungsgemäß vom Netz zu trennen, entfernen Sie Stecker und Muffe mithilfe der Zuglaschen aus der Steckdose. C20-Steckmuffe (Optional): Verwenden Sie die mitgelieferten C20-Kunststoffmuffen, um die Stecker an den Steckerbuchsen zu sichern. Bringen Sie die Muffe am Stecker an und stellen Sie sicher, dass die Zuglaschen außerhalb des Steckers bleiben und die Passung sicher ist. Um das Gerät ordnungsgemäß vom Netz zu trennen, entfernen Sie Stecker und Muffe mithilfe der Zuglaschen aus der Steckdose. 18-11-319-93331C.indb 34 2/20/2019 4:44:50 PM35 Garantie
