MODE D'EMPLOI PDU3VS6H50 Tripp Lite

Manuel de l'utilisateur

Unités de distribution de l'énergie OU commutables triphasées

(Mesures des phases et des bancs)

MODÈLES DE 208V

PDU3VS6L2120

PDU3VS6L2130

PDU3VS6H50

(Número de Série : AG-00BC)

(Número de Série : AG-00BA)

(Número de Série : AG-00BA)

MODÈLES DE 400V

PDU3XVS6G20

(Número de Série : AG-00BD)

Consignes de sécurité importantes 36

Installation 37

Affichage numérique 40

Utiliser l'affichage numérique 42

Caractéristiques 48

Configuration et fonctionnement 50

Entretien 50

Garantie 51

English 1

Español 18

Русский 52

TRIPP·LITE

Copyright © 2014 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements pourrait affecter la garantie du produit.

• L'unité de distribution d'énergie (PDU) fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• L'unité de distribution d'énergie (PDU) est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• Ne pas connecter l'unité de distribution d'énergie (PDU) dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
• La puissance requise pour chaque équipement connecté à l'unité de distribution d'énergie (PDU) ne doit pas excéder la charge nominale de la prise individuelle.
• La puissance totale requise pour chaque équipement connecté à l'unité de distribution d'énergie (PDU) ne doit pas excéder la charge nominale maximum pour l'unité de distribution d'énergie (PDU).
• Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de l'unité de distribution d'énergie (PDU). Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur.
• Ne pas tenter de modifier l'unité de distribution d'énergie (PDU), y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas tenter d'utiliser l'unité de distribution d'énergie (PDU) si une de ses pièces est endommagée.
• Ne pas tenter de monter l'unité de distribution d'énergie (PDU) sur une surface précaire ou instable.
• L'utilisation de cet équipement dans des applications de soutien à la vie où une panne de cet équipement est susceptible de causer une panne de l'équipement de soutien à la vie ou d'affecter sérieusement sa sécurité ou son efficacité n'est pas recommandée. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.
• Ne jamais essayer d'installer un équipement électrique pendant un orage.
• Garder la température ambiante intérieure entre 0 °C et 50 °C (32 °F et 122 °F).
• Brancher l'unité de distribution d'énergie (PDU) à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Le PDU doit être installé par un technicien qualifié seulement.
• S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.
• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.

Installation

Montage de l'unité de distribution d'énergie (PDU)

Remarque : Les illustrations peuvent différer quelque peu de votre modèle d'unité de distribution d'énergie (PDU). Quelle que soit la configuration, l'utilisateur doit déterminer l'aptitude du matériel et des procédures avant de procéder au montage. L'unité de distribution d'énergie (PDU) et le matériel inclus sont conçus pour les bâtis et les boîtiers pour bâti communs et peut ne pas être appropriée pour toutes les applications. Les configurations de montage exactes peuvent varier. Les vis pour fixer les supports de montage à l'unité de distribution d'énergie (PDU) sont incluses. Utiliser uniquement les vis fournies par le fabricant ou leur équivalent exact.

Remarque : Les boutons de montage sont préinstallés sur le PDU pour un montage sans outils.

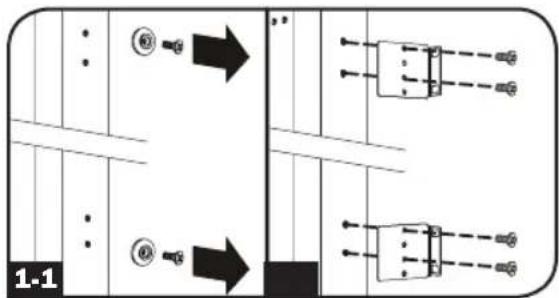

Pour fixer les supports de montage au PDU, enlever les boutons de montage.

Fixer les supports de montage au PDU avec les vis incluses.

Fixer l'unité de distribution d'énergie (PDU) à un rail vertical dans le bâti ou le boîtier pour bâti. (Utiliser le matériel de montage fourni avec le bâti ou le boîtier pour bâti pour fixer les supports de montage au rail.)

Pour réinstaller les boutons de montage pour un montage sans outils, enlever les supports de montage, puis installer les boutons de montage sur le PDU. Placer le PDU à l'endroit souhaité dans le montage en baie, aligner les boutons avec les fentes de montage du montage en baie et glisser le PDU en place.

Remarque : S'assurer d'insérer les 2 boutons soit dans le trou supérieur à chaque extrémité du PDU ou soit dans le trou inférieur à chaque extrémité du PDU.

Pour installer la PDU avec ses sorties faisant face à l'arrière du bâti, utiliser l'accessoire PDUMVROTATEBRKT inclus. Fixer d'abord le bouton de montage A au support en V B en utilisant la vis et la rondelle incluses. Ensuite, utiliser la fente de montage pour bouton pour fixer le support à la PDU et le bouton de montage pour fixer la PDU au bâti. Le support repositionne efficacement les supports de montage, permettant aux sorties de la PDU de faire face à l'arrière du bâti.

1-1

Branchement de la PDU

2-1 Chaque modèle est équipé de 1 ou 4 fiches d'entrée différentes.

L21-20P

L21-30P

16A RUBBE309
CS8365C

3P + N + E

Nom du modèle Fiche d'entrée	Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamm de tension d'entrée	Gamm de tension de sortie	Disjoncteurs	Longueur du cordon	Sorties
PDU3VS6L2120 L21-20P 16A		200-240V	200-240V	N/A	1.8M(6 ft.)	30 au total;3 rangées de(2) C19 et (8) C13
PDU3VS6L2130 L21-30P 24A				3 x Double Pole, 20A Branch-Rated	1.8M(6 ft.)	30 au total;3 rangées de(2) C19 et (8) C13
PDU3VS6H50	HUBBLECS8365C	35A				30 au total;3 rangées de(2) C19 et (8) C13
PDU3XVS6G20	16A Red IEC 3093P + N + E	16A	360-415V	208-240V	N/A	1.8M(6 ft.)

Installation

Brancher la fiche d'entrée dans la source d'alimentation CA compatible de l'installation.

Brancher les fiches d'entrée de l'équipement dans les sorties appropriées sur la PDU. Le voyant DEL près de chaque sortie s'allume lorsque la sortie est prête à distribuer de l'alimentation CA sous tension.

Remarque : Il est recommandé de ne pas brancher une charge sous tension à la PDU. Si la charge à brancher comporte un commutateur ON/OFF (marche/arrêt), veuillez mettre le commutateur en position OFF (arrêt) avant d'effectuer le branchement.

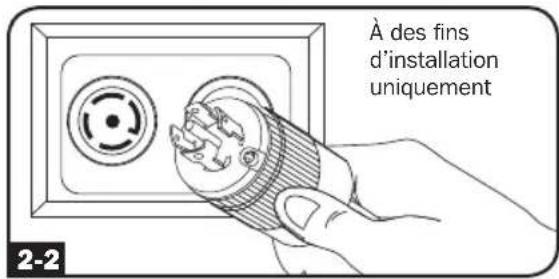

Procédures de rétention du cordon en option

Option 1 : Utiliser les lances de pont situées près de chaque prise pour retenir les cordons d'alimentation. Attacher chaque cordon d'alimentation de l'équipement à une lance de pont en bouclant le cordon et en le retenant en place avec une des attaches de câble incluses A. S'assurer que chaque cordon peut être débranché de la PDU sans avoir à enlever l'attache de câble.

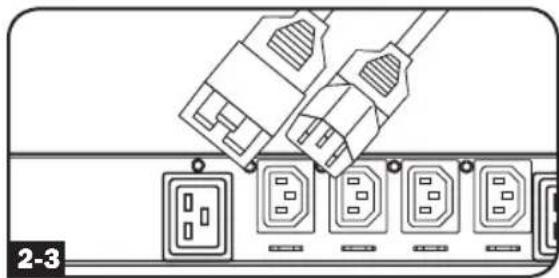

Option 2 : Utiliser les manchons en plastique C14 et C20 inclus pour retenir les fiches aux prises. Fixer le manchon à la fiche en vous assurant que les languettes de préhension B demeurent à l'extérieur de la fiche et que l'ajustement est sécuritaire. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

À des fins d'installation uniquement 2-2

Fonctionnement en réseau de la PDU

La PDU peut se voir assigner des adresses IP via le serveur DHCP (dynamique) ou par des méthodes d'adressage statique (manuelles). Consulter le guide d'installation de la SNMPWEBCARD pour une explication de ces méthodes. Le guide est disponible en visitant www.tripplite.com/support et en inscrivant « SNMPWEBCARD » dans le champ de recherche. Si vous n'êtes pas certain(e) de la méthode à utiliser, contactez votre administrateur de réseau pour obtenir de l'aide avant de poursuivre le processus de configuration.

Remarque : L'adresse MAC de la PDU (une chaîne de 12 chiffres dont le format est le suivant : 000667xxxxxx) est imprimée sur l'étiquette attachée au boîtier de la PDU. Pour l'attribution d'adresses IP statiques, utiliser le câble de configuration RJ-45 à DB9 (numéro de pièce 73-1243) inclus avec la PDU.

Affichage numérique

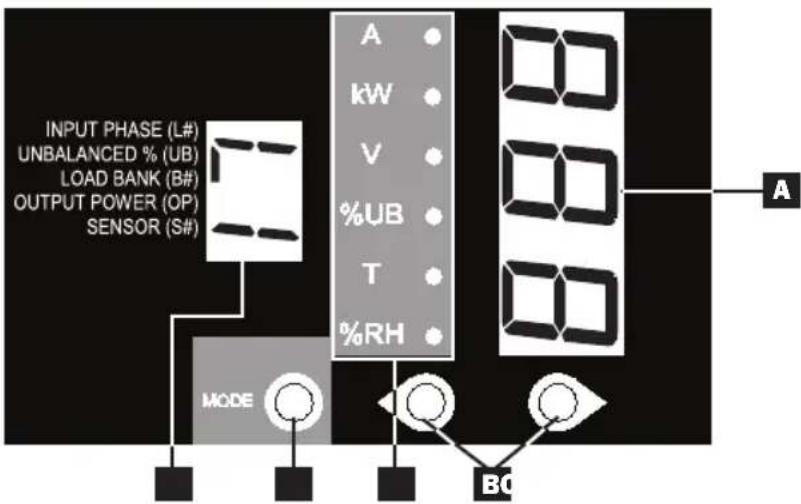

INPUT PHASE (L#) UNBALANCED % (UB) LOAD BANK (B#) OUTPUT POWER (OP) SENSOR (S#) MODE A kW V %UB T %RH BC A

A Affichage à 3 chiffres : Affiche les valeurs mesurées telles que l'intensité de courant, kilowatt, tension, pourcentage de déséquilibre de puissance, température et humidité.
B Flèches de défilement : Parcourir les options indiquées Outlet (sortie), Input (entrée), Bank (rangée), Power (alimentation), Load Balance (équilibre de la charge), Sensor (capteur) et Display Brightness (affichage de la luminosité) au moyen de ces flèches. Le fait d'appuyer de façon prolongée sur les flèches de défilement vers le haut et vers le bas permet à l'utilisateur de passer à la catégorie de mesure séquentielle suivante.
C Bouton Mode : Lorsqu'une option de menu est sélectionnée au moyen des flèches de défilement, le bouton Mode permet de défiler à travers les sous-options au sein de chaque catégorie. Les sous-options sont indiquées par les voyants DEL.
D Voyants DEL : Une DEL allumée indique la valeur qui est affichée sur l'écran à 3 chiffres.

Amp. (A) : Lorsque sélectionné, la charge sur la phase d'entrée (L#) ou banc d'essai (B#) est affichée en ampères.

Puissance (kW) : Lorsque sélectionné, la charge sur le banc d'essai (B#) ou la puissance totale de sortie (OP) sélectionnée est affichée en kW.

Tension (V) : La tension de la phase d'entrée (L#) ou du banc d'essai (B#) est affichée.

Charge déséquilibrée (%UB) : Lorsque allumé, l'écran affiche la déviance du pourcentage de la charge déséquilibrée de la valeur moyenne mesurée. Une valeur de zéro ou près de zéro est souhaitable.

Température (T) : Si ENVIROSENSE de Tripp Lite est connecté, la température ambiante sera affichée lorsque cette option est sélectionnée. La température est affichée en Celsius par défaut, mais peut être changée en Fahrenheit.

Humidité relative (%RH) : Si ENVIROSENSE de Tripp Lite est connecté, le pourcentage d'humidité relative sera affiché lorsque cette option est sélectionnée.

E Affichage à 2 chiffres : Cet affichage indique quelle option de phase d'entrée est sélectionné : (L#), charge déséquilibrée (UB), banc d'essai (B#), puissance de sortie (OP) ou capteur (S#).

Affichage numérique

Définitions des réponses des boutons :

Configuration^1	Commutateur Action		Fonction de commande
Standard	Bouton-poussoir vers le haut	Appuyer 1/2 sec.	Dans l'ordre, se déplace d'une sélection vers le haut dans le menu
		Appuyer 3 sec.	Se déplace vers le haut vers la catégorie de mesure suivante
	Bouton-poussoir vers le bas	Appuyer 1/2 sec.	Dans l'ordre, se déplace d'une sélection vers le bas dans le menu
		Appuyer 3 sec.	Se déplace vers le bas vers la catégorie de mesure suivante
	Bouton-poussoir Mode	Appuyer 1/2 sec.	Affiche les options disponibles pour une catégorie de mesure donnée
		Appuyer 3 sec.	Sélectionne l'option disponible choisie pour une catégorie de configuration donnée
Alterner	Bouton-poussoir vers le haut	Appuyer 1/2 sec.	Dans l'ordre, se déplace d'une sélection vers le bas dans le menu
		Appuyer 3 sec.	Se déplace vers le bas vers la catégorie de mesure suivante
	Bouton-poussoir vers le bas	Appuyer 1/2 sec.	Dans l'ordre, se déplace d'une sélection vers le haut dans le menu
		Appuyer 3 sec.	Se déplace vers le haut vers la catégorie de mesure suivante
	Bouton-poussoir Mode	Appuyer 1/2 sec.	Affiche les options disponibles pour une catégorie de mesure donnée
		Appuyer 3 sec.	Sélectionne l'option disponible choisie pour une catégorie de configuration donnée

^1 Article configuré via la catégorie de configuration « Outlet Indicator LED Color Code Options » (options de codes de couleur de voyant DEL de sortie)

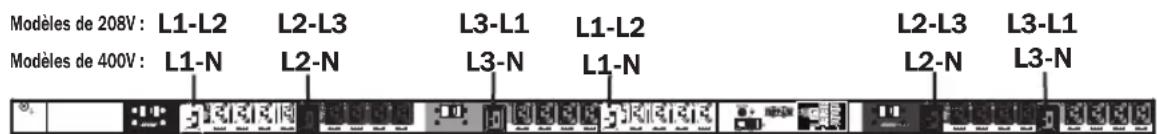

Emplacement de la prise de courant du banc d'essai

Modèles de 208V : L1-L2 L2-L3 L3-L1 L1-L2 L2-L3 L3-L1 Modèles de 400V : L1-N L2-N L3-N L1-N L2-N L3-N

Références de affichage :

RÉFÉRENCE DES BANCS D'ESSAI

DESCRIPTION DE L'ÉTIQUETTE DE L'ÉCRAN SIRÉGRAPHIQUE RÉFÉRENCE DE L'ÉCRAN À 2 CHIFFRES
Modèles de 208V Modèles de 400V Modèles de 208V et 400V
L1-L2	L1-N	B1
L2-L3	L2-N	B2
L3-L1	L3-N	B3

RÉFÉRENCE DE LA PHASE D'ENTRÉE

PHASE D'ENTRÉE SIGNALÉE RÉFÉRENCE DE L'ÉCRAN À 2 CHIFFRES
Modèles de 208V	Modèles de 400V	Modèles de 208V et 400V
L1-L2	L1-N	L1
L2-L3	L2-N	L2
L3-L1	L3-N	L3

Utiliser l'affichage numérique

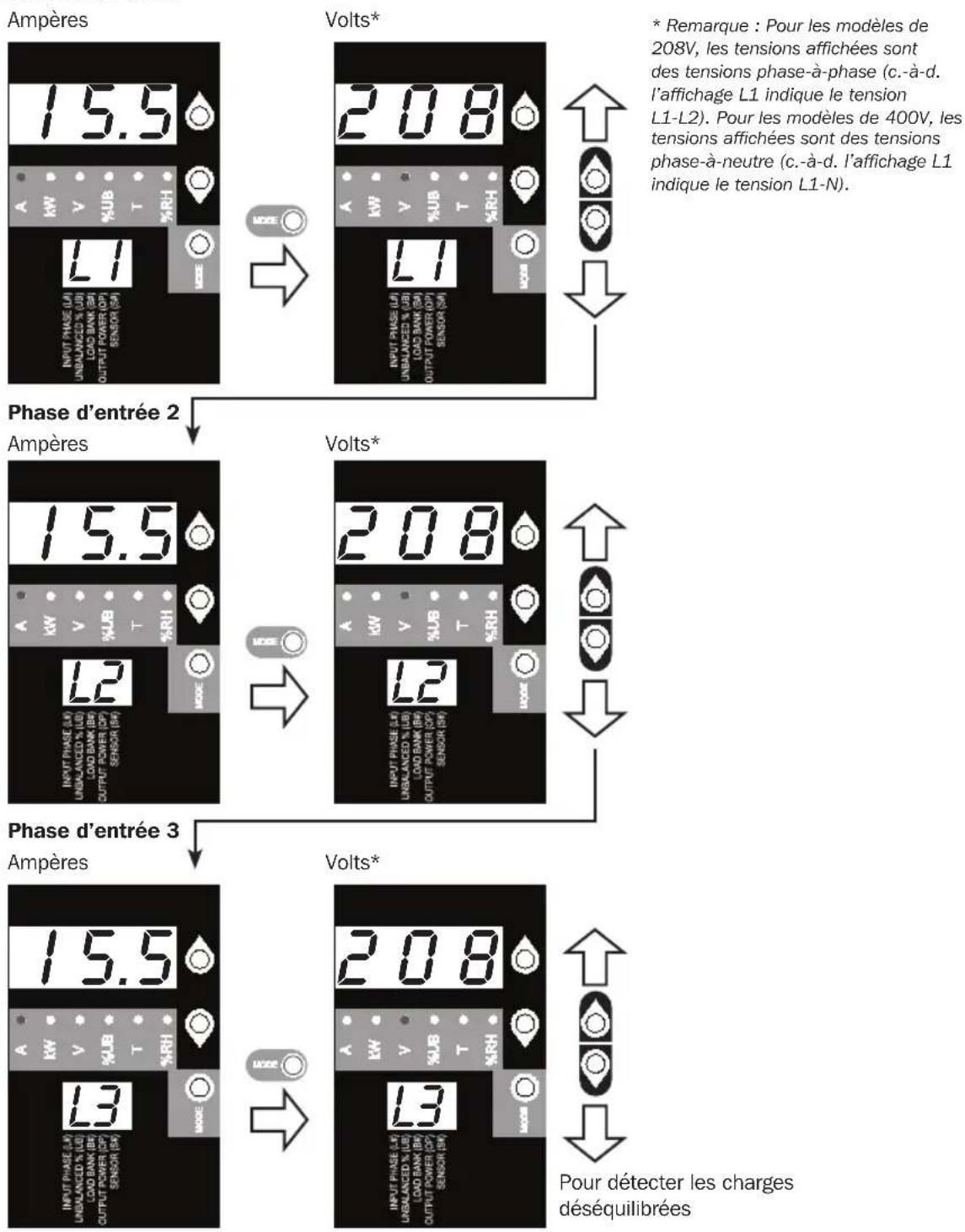

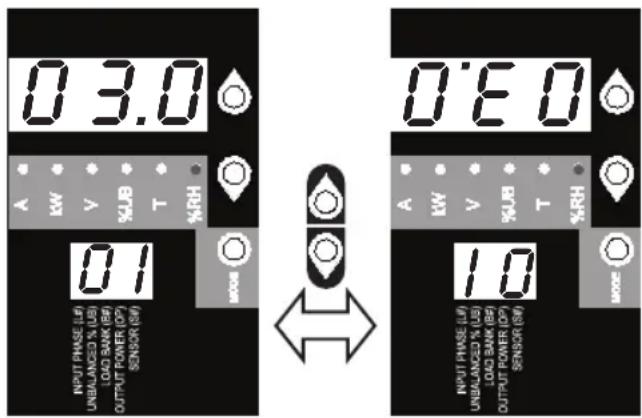

Parcourir les phases d'entrée et les options (catégorie de mesures)

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une brève pression des flèches de défilement permet de permuter entre les menus. Une longue pression permet de sauter entre les catégories de mesures. Le type de défilement de l'affichage est décrit ci-dessous.

Remarque : Trois tirets seront affichés sur l'écran à 3 chiffres lorsque la tension de la phase d'entrée est inconnue en raison de conditions anormales où le disjoncteur est ouvert.

Phase d'entrée 1

Ampères 15.5 Volts* 208 * Remarque : Pour les modèles de 208V, les tensions affichées sont des tensions phase-à-phase (c.-à-d. l'affichage L1 indique le tension L1-L2). Pour les modèles de 400V, les tensions affichées sont des tensions phase-à-neutre (c.-à-d. l'affichage L1 indique le tension L1-N). INVT PHASE (U) UNBALANCED % (UB) LOAD BANK (BH) OUTPUT POWER (OP) SENSOR (BA) L1 Volts* 208 Phase d'entrée 2 Ampères 15.5 Volts* 208 Phase d'entrée 3 Ampères 15.5 Volts* 208 Phase d'entrée 3 Ampères 15.5 Volts* 208 Phase d'entrée 3 Ampères 15.5 Volts* Pour détecter les charges déséquilibrées

Utiliser l'affichage numérique

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une brève pression des flèches de défilement permet de permuter entre les menus. Une longue pression permet de sauter entre les catégories de mesures. Le type de défilement de l'affichage est décrit ci-dessous.

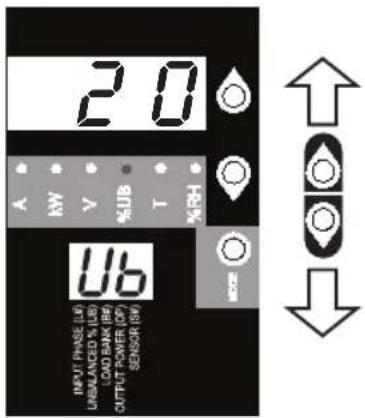

Détection de charges déséquilibrées (catégorie de mesures)

% de déséquilibre de la phase

2.0 A kW V %UB T %RH u6 INPUT PHASE (L1) UNBALANCED % (LB) LOAD BANK (RB) OUTPUT POWER (OP) SENSOR (SW) MODE

Parcourir les bancs d'essai et les options (catégories de mesures)

Parcourir les bancs d'essai 1 à 3 par le biais du bouton Mode et du bouton ↓.

* Remarque : Pour les modèles de 208V, les tensions affichées sont des tensions phase-à-phase (c.-à-d. l'affichage b1 indique le tension L1-L2). Pour les modèles de 400V, les tensions affichées sont des tensions phase-à-neutre (c.-à-d. l'affichage b1 indique le tension L1-N).

Utiliser l'affichage numérique

Ampères Kilowatts Volts*

10.5 0 82.18 INPUT PHASE (V) UNBALANCED % (U8) LOAD BANK (B9) OUTPUT POWER (CP) SENSOR (S9) b3 MODE INPUT PHASE (V) UNBALANCED % (U8) LOAD BANK (B9) OUTPUT POWER (CP) SENSOR (S9) b3 MODE INPUT PHASE (V) UNBALANCED % (U8) LOAD BANK (B9) OUTPUT POWER (CP) SENSOR (S9) b3 MODE Vers la puissance totale de sortie

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une brève pression des flèches de défilement permet de permuter entre les menus. Une longue pression permet de sauter entre les catégories de mesures. Le type de défilement de l'affichage est décrit ci-dessous.

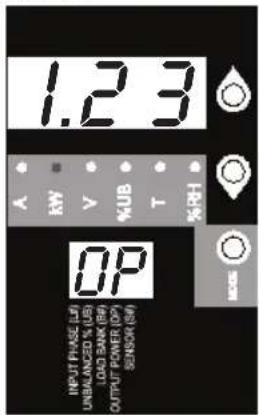

Puissance totale de sotie (catégorie de mesure)

Kilowatts

1.23 A RW V %UB T %RH OP INPUT PHASE, LIF UNIANCE#, LIF LOAD BANK #0 OUTPUT POWER (P) SENSOR (W)

Vers les lectures de température

Utiliser l'affichage numérique

Ces options sont uniquement disponibles lorsqu'un capteur tel que ENVIROSENSE de Tripp Lite est attaché (vendu séparément). Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une brève pression des flèches de défilement permet de permuter entre les menus. Une longue pression permet de sauter entre les catégories de mesures. Le type de défilement de l'affichage est décrit ci-dessous.

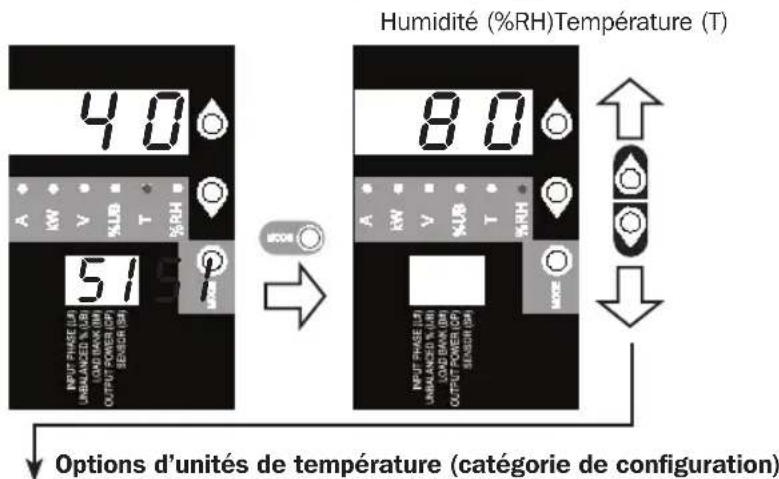

Parcourir les lectures de température (catégorie de mesure)

40 A kW V %RH T 51 Humidité (%RH)Température (T) 80 A kW V %RH T 900 Options d'unités de température (catégorie de configuration)

C - F - F 3 seconds F F NEUT PHASE L.2 UNBLIANCE T.15 LOW THAW 100 OUTPUT POWER 100 SENSOR 100 NEUT PHASE L.2 UNBLIANCE T.15 LOW THAW 100 OUTPUT POWER 100 SENSOR 100

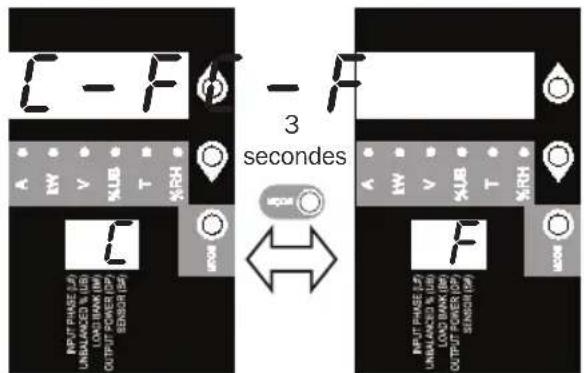

Maintenir le bouton Mode pendant 3 secondes pour passer d'une option à une autre. La lettre sur l'affichage à 2 chiffres indique l'unité sélectionnée, C pour Celsius et F pour Fahrenheit

Appuyer sur le bouton Mode pour basculer entre les options et les données sur un menu. Une brève pression des flèches de défilement permet de permuter entre les menus. Une longue pression permet de sauter entre les catégories de mesures. Le type de défilement de l'affichage est décrit ci-dessous.

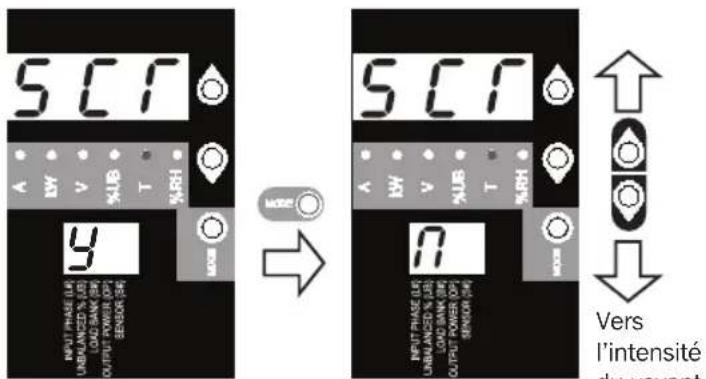

Options de fonction de défilement (catégorie de configuration)

SCLT INPUT PHASE (UR URBANZED % UB LOAD BAW SW OUTPUT POWER (OP) SENSOR SH 9 → SCLT INPUT PHASE (UR URBANZED % UB LOAD BAW SW OUTPUT POWER (OP) SENSOR SH 7 Vers l'intensité du vayant

Lorsque la fonction Auto Scroll (défilement automatique) est activée, elle affiche les données pour les phases d'entrée, le dédéquilibre de la charge et les bancs d'essai à des intervalles de 4 secondes. Y indique que la fonction est activée; N indique qu'elle est désactivée. Le fait d'appuyer sur un bouton quelconque interrompt la fonction de défilement automatique, ce qui permet à l'utilisateur de naviguer entre les options de menus. Si aucun bouton n'est enfoncé, il y a une pause de 10 secondes.
Remarque : Maintenir le bouton Mode pendant 3 secondes pour passer d'une option à une autre. La lettre dans l'affichage à 2 caractères indique l'option choisie.

Utiliser l'affichage numérique

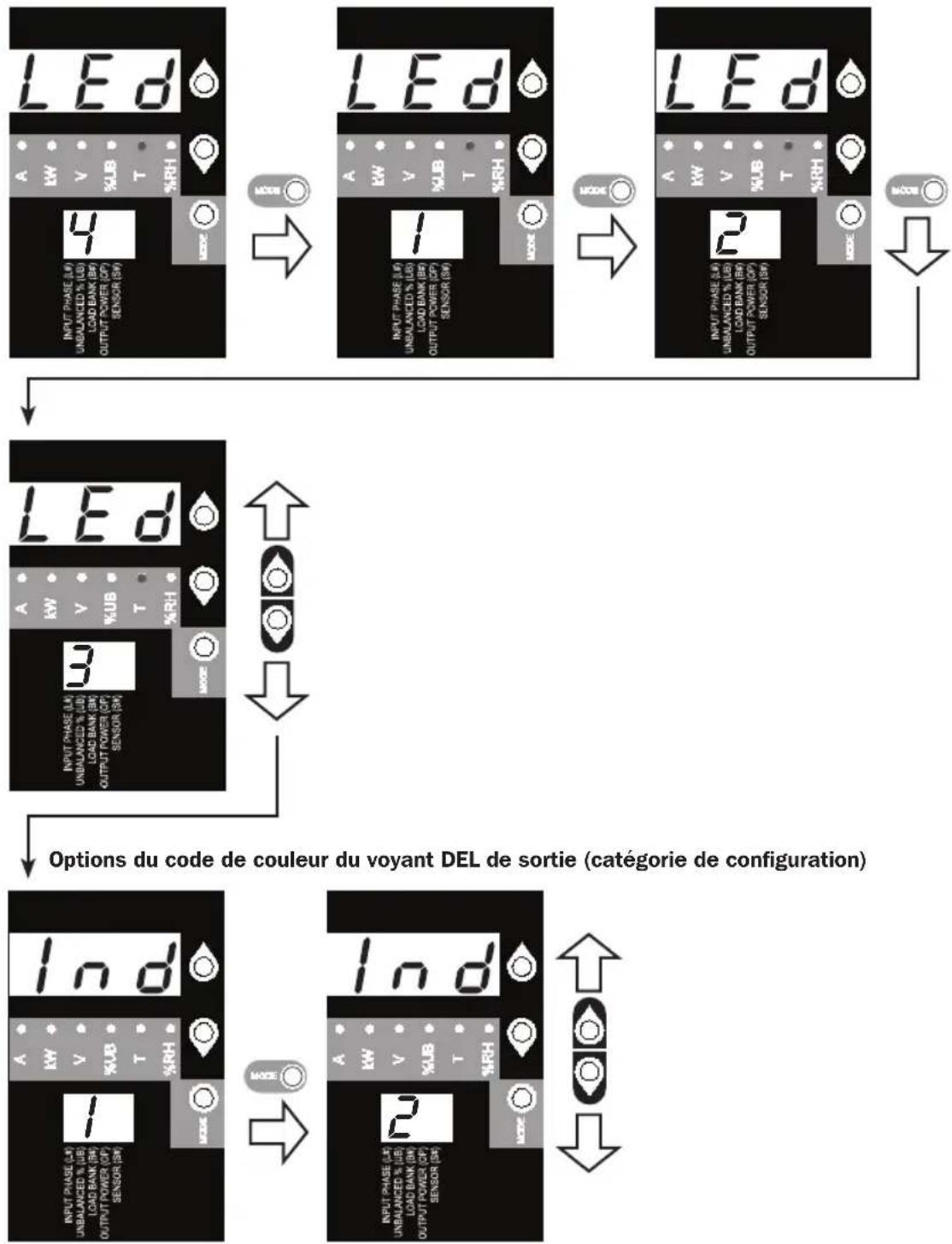

Intensité du voyant DEL et schéma de couleurs (catégorie de configuration)

Maintenir le bouton Mode enfoncé pendant 3 secondes pour parcourir chaque option. Le nombre dans l'affichage à 2 chiffres est défini de la façon suivante : 1=25 %; 2=50 %; 3=75 %; 4=100 %

Maintenir le bouton Mode pendant 3 secondes pour passer d'une option à une autre. Le nombre dans l'affichage à 2 chiffres indique le schéma sélectionné. 1=standard, 2=alternatif

Utiliser l'affichage numérique

DÉFINITIONS DU VOYANT DEL DE SORTIE :

Configuration du voyant DEL	Couleur du voyant DEL	États de la sortie	Description
Standard^1	Off (arrêt) Off (arrêt) Le courant de sortie est absent.
	Vert On (marche)		Le disjoncteur est sous tension – Le courant de sortie est présent.
	Jaune On (marche)		Le banc a excédé 80 % du courant nominal – Le courant du banc est présent.
	Rouge Off (arrêt)		Le banc est inférieure au seuil de basse tension – Le courant de sortie est absent.
	Clignotant rouge Off (arrêt)		Le disjoncteur s’est déclenché – Le courant du banc est absent.
Alterner	Off (arrêt) Off (arrêt) Le courant de sortie est absent.
	Rouge On (marche)		Le disjoncteur est sous tension – Le courant de sortie est présent.
	Clignotant rouge On (marche)		Le banc a excédé 80 % du courant nominal – Le courant de sortie est présent.
	Vert Off (arrêt)		Le banc est inférieure au seuil de basse tension - Le courant du banc est absent.
	Vert clignotant Off (arrêt)		Le disjoncteur s’est déclenché – Le courant du banc est absent.

^1 Il s'agit de la configuration par défaut.

Options d'affichage

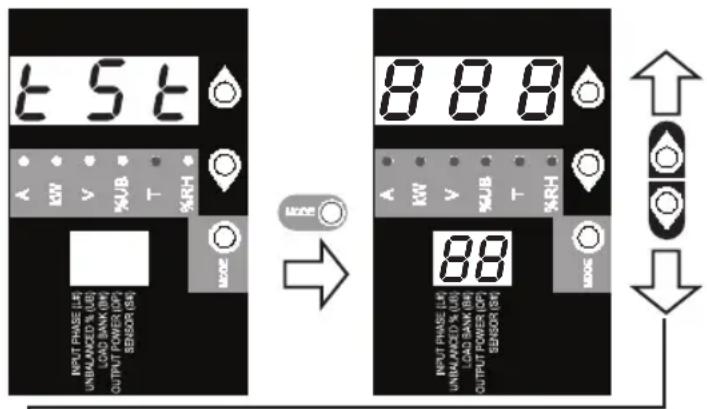

Test du voyant DEL

Maintenir le bouton Mode pendant 3 secondes pour tester l'affichage. Pendant 5 secondes, tous les voyants DEL et les segments d'affichage s'allumeront en vert pendant que tous les voyants DEL de la charge s'allumeront en jaune. Veuillez visiter www.tripplite.com/support pour tout problème relié à la fonctionnalité du segment d'affichage ou du voyant DEL.

de l'appare Vers la rotation de l'affichage

À tout moment, le fait d'appuyer sur les deux flèhes de défilement de façon simultanée pendant 1/2 seconde permet d'afficher l'adresse IP de l'appareil sur l'affichage à 2 chiffres.

Utiliser l'affichage numérique

Rotation de l'affichage

0.3.0 A KW V %JB T %RH OUTPUT PHASE (L/D) UNBALANCED % (LB) LOAD SAWK (SB) OUTPUT POWER (OP) SENSOR (SW) 0.1 MODE OUTPUT PHASE (L/D) UNBALANCED % (LB) LOAD SAWK (SB) OUTPUT POWER (OP) SENSOR (SW) 0.6.0 A KW V %JB T %RH OUTPUT PHASE (L/D) UNBALANCED % (LB) LOAD SAWK (SB) OUTPUT POWER (OP) SENSOR (SW) 1.0 MODE

À tout moment, le fait d'appuyer sur les deux flèches de défilement de façon simultanée et de les maintenir pendant 3 secondes permet la rotation des affichages à 2 et 3 chiffres.

Caractéristiques

Sorties : Lors du fonctionnement normal, les sorites distribuent une alimentation CA à l'équipement branché.

DEL d'état de sortie

DEL d'état de sortie : Une fois que l'appareil est sous tension, chaque sortie augmente individuellement et chaque DEL d'état de sortie s'allumera lorsque la sortie lui étant associée est prête à fournir de l'alimentation CA.

Couleur du voyant DEL	États de la sortie	Commentaires/Remarques
Vert On (marche)	Fonctionnement normal
Jaune On (marche)	Le courant de sortie du banc a excédé 80 % du courant nominal.
Rouge Off (arrêt)	La tension de sortie du banc est inférieure au seuil de basse tension.
Clignotant Rouge	Off (arrêt) Le disjoncteur de cette sortie s'est déclenché.
Off (arrêt) Off (arrêt)	La sortie est hors tension.

Protection à bouton- poussoir

Remarque : Les couleurs notées ici reflètent la configuration du voyant DEL standard. Voir le tableau à la page 47 pour toutes les définitions des couleurs du voyant DEL.

Disjoncteur (Certains modèles) : Il y a 3 bancs d'essai, chaque banc est protégé par un disjoncteur. Si la charge de l'équipement connecté dépasse la charge nominale maximale pour ceux bancs de la PDU, le disjoncteur se déclenchera. Débrancher la charge en excès et réinitialiser le disjoncteur. Remarque : Chaque disjoncteur est équipé d'une protection à bouton-poussoir qui empêche le déclenchement accidentel du disjoncteur. Pour désactiver le disjoncteur, insérer un tournevis à tête plate dans la fente de réinitialisation.

Supports de montage : Utiliser ces supports pour monter la PDU.

Boutons de montage : Sont préinstallés à l'arrière de la PDU et sont utilisés pour le montage sans outil. Remarque : Quatre boutons de montage supplémentaires sont inclus pour accommoder différents styles de bâts.

Caractéristiques

Accessoire de montage du PDUMVROTATEBRKT : Utiliser ces supports en forme de V pour monter la PDU avec ses sorties faisant face à l'arrière du bâti.

Manchons de fiche C14 : (facultatif) Utiliser les manchons en plastique C14 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

Manchon de fiche C20 : (facultatif) Utiliser les manchons en plastique C20 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

Vis de mise à la terre : Utiliser cette vis pour brancher n'importe quel équipement nécessitant une mise à la terre au châssis.

RESET

Bouton de réinitialisation SNMP : Appuyer sur le bouton de réinitialisation pendant 3 secondes pour redémarrer la carte de réseau de la PDU. Le fait de redémarrer la carte de réseau n'effacera pas les paramètres du réseau et ne va pas interrompre l'alimentation CA. Le bouton de réinitialisation est encastré. Utiliser un trombone ou un autre objet approprié pour l'enfoncer.

Port PS/2 : Utiliser ce port pour connecter un capteur environnemental ENVIROSENSE de Tripp Lite pour fournir une surveillance à distance de la température/humidité et une interface de contact sec pour contrôler et surveiller les dispositifs d'alarme, de sécurité et de télécommunication. Visitez www.tripplite.com pour de plus amples informations sur la façon de commander. Remarque : Ne pas brancher un clavier ou une souris à ce port.

Port de configuration RJ-45 : Utiliser ce port pour fournir un raccordement terminal direct à un ordinateur avec un émulateur de terminal. Un câble RJ-45 à DB9 (numéro de pièce 73-1243) est inclus avec la PDU. Pour commander un câble de remplacement, visitez www.tripplite.com pour des informations sur la façon de commander. Remarque : Des options de configuration se trouvent dans le guide d'installation de la SNMPWEBCARD. Le guide est disponible en visitant www.tripplite.com/support et en inscrivant « SNMPWEBCARD » dans le champ de recherche.

A LINK STATUS B

Port Ethernet : Utiliser cette prise RJ-45 pour brancher la PDU au réseau avec un cordon de raccordement Ethernet standard. Le voyant DEL du lien A et le voyant DEL de l'état B indiquent plusieurs conditions de fonctionnement comme l'indique le tableau ci-dessous. Ce port n'est pas compatible avec les applications nécessitant l'alimentation par Ethernet (PoE).

Conditions de fonctionnement du réseau
A Couleur du voyant DEL du lien
Off (arrêt) Aucune connexion réseau
Clignotant ambre Connexion de réseau de 10	00 Mbps
Clignotant vert Connexion de réseau de 10	Mbps
B Couleur du voyant DEL d’état
Off (arrêt) Carte non initialisée
Témoin vert continu ou clignotant Carte initialisée et opérationnelle
Témoin ambre continu Erreur - carte non initialisée

Configuration et fonctionnement

Surveillance et contrôle à distance

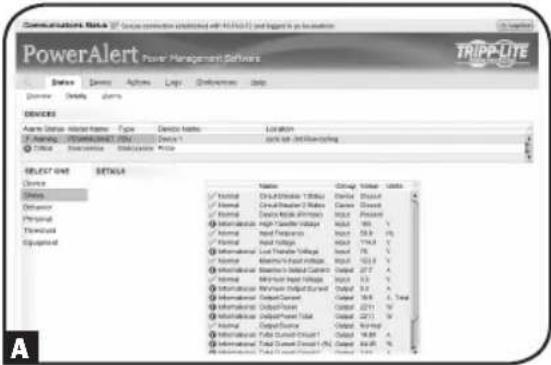

La PDU fournit une surveillance à distance A, une commande de sortie B et beaucoup plus via un navigateur Web, telnet et des systèmes de gestion de réseau basés sur SNMP. Pour plus d'information au sujet de la configuration et du fonctionnement de la PDU via l'interface de du navigateur Web PowerAlert, se reporter au guide d'utilisateur de la SNMPWEBCARD. Le guide est disponible en visitant www.tripplite.com/support et en inscrivant « SNMPWEBCARD » dans le champ de recherche.

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de garantie prolongées et de programmes de service sur place sont également disponibles chez Tripp Lite. Pour plus de renseignements sur le service, visitez www.tripplite.com/support. Avant de retourner votre produit pour entretien ou réparation, suivez les étapes suivantes :

1. Relisez les directives d'installation et de fonctionnement de ce manuel afin de vous assurer que le problème n'a pas pour origine une mauvaise lecture des directives.
2. Si le problème persiste, ne pas communiquer ou renvoyer le produit au vendeur. À la place, visitez www.tripplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien Product Returns (retour du produit). De cet endroit, vous pouvez demander un numéro d'autorisation de retour de matériel (RMA) qui est exigé pour une réparation. Ce formulaire en ligne simple vous demandera le numéro de modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux concernant l'acheteur. Le numéro RMA, ainsi que les instructions concernant le transport vous seront acheminées par courriel. Tout dommage (direct, indirect, spécial ou fortuit) survenu au produit pendant le transport à Tripp Lite ou à un centre de service autorisé Tripp Lite est exclu de la garanti. Les produits expédiés à Tripp Lite ou à un centre de service autorisé doivent être prépayés. Inscrire le numéro RMA sur le paquet. Si le produit est encore couvert par la garantie de deux ans, joindre une copie de votre facture d'achat. Retourner le produit pour réparation par un transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez demandé le RMA.

Garantie

GARANTIE LIMITÉE DE 2 ANS

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'oeuvre pour une période de 2 ans à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez www.tripplite.com/support avant de retourner de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DEMAUVAIS USAGE, D'ABUS OU DE NÉGLIGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPLICITE AUTRE QUE LA GARANTIE EXPRESSÉMENT SIGNIFIÉE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPLICITEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. Certaines juridictions ne permettent pas la limitation de la durée d'une garantie implicite et certaines juridictions ne permettent pas la limitation ou l'exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pourraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pourriez avoir d'autres droits selon les juridictions.

MISE EN GARDE : L'utilisateur devra prendre soin de déterminer avant de l'utiliser si cet appareil convient, est adéquat et sûr pour l'usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n'offre de garantie quand à l'applicabilité et à la conformité de ces appareils pour une application particulière.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.

TRIPP·LITE
