MODE D'EMPLOI PDUMH30HV Tripp Lite

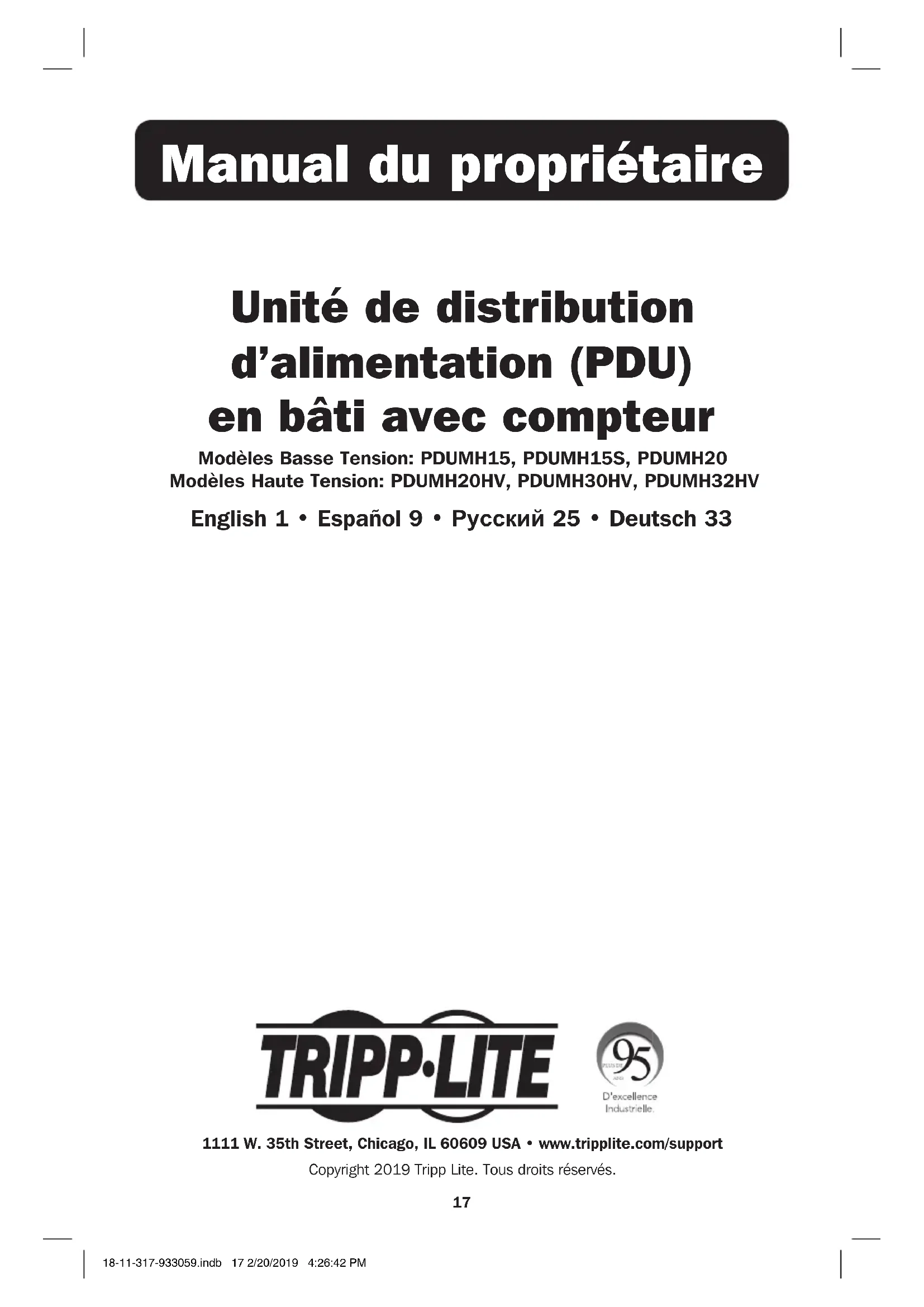

Manual du propriétaire
Unité de distribution d'alimentation (PDU) en bâti avec compteur
Modèles Basse Tension: PDUMH15, PDUMH15S, PDUMH20
Modèles Haute Tension: PDUMH20HV, PDUMH30HV, PDUMH32HV
English 1 • Espanol 9 • Pyszczny 25 • Deutsch 33
Copyright 2019 Tripp Lite. Tous droits réservés.
Important consignes de sécurité
Ce manuel contient des instructions et des mises en garde que vous doivent respecter durant l'installation, l'utilisation et l'entreposegade de ce produit. Ne pas tener compte de ces mises en garde pourrait affecter toute garantie.
Importantes mises en garde
- La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
- La PDU est donc pour etre utilise a l'intérieur uniquement, dans un environnement controle, a I'ecart de I'exces d'humidite, des temperatures extrimes, des contaminants conducteurs, de la poussiere et de la luziere directe du soleil.
- Maintenir la température interieure ambiente entre 0^ et 50^ (32°F et 122°F).
- La PDU doit être installée par un technicien qualifié seulement.
- Ne pas tenter de monter la PDU sur une surface précaire ou instable.
- Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser laonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
- Branche la PDU à une prise de courant à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
- Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et doivent facilement accessibles.
- Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
- S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
- Ne jamais essayer d'installer un équipement électrique pendant un orage.
L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU. - La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
- Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les cables d'alimentation.
- Ne pas pincer ou tenter d'ouvir une qualconque partie du boitier de la PDU. Il n'existe aucune piece réparable par l'utilisateur à l'intérieur.
- Ne pas tenter d'utiliser la PDU si une de ses pieces est endommagée.
- Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital ou une panne de cet équipement serait susceptible de causeer une panne de l'équipment de soutien vital ou d'affector sérieusement sa sécurité ou son efficacité.
Installation
Remarque: Les illustrations peuvent etre differentes de celles de leur modele de PDU.
1 Définir la configuration de l'installation. L'unité peut être installé selon quatre configurations. Baie 1U, Baie 0U, contre un mur ou sous un comptoir. Choisir une configuration et suivre les consignes d'installation dans la section appropriée de l' étape 1 avant de procédé à l' étape 2.
Remarque : Sans tener compte de la configuration, l'utiliser doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

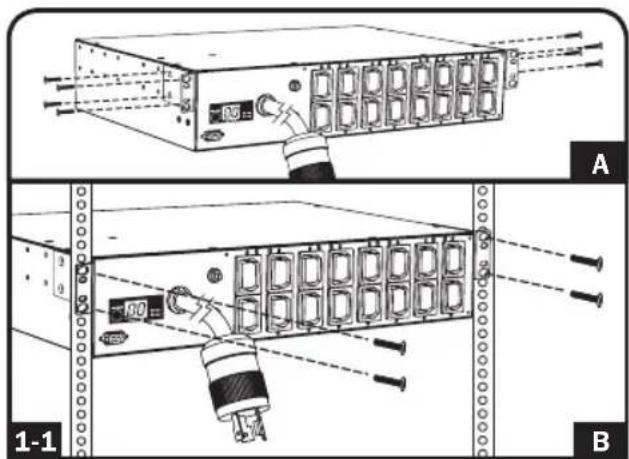

1-1 Montage vertical 2U: Attachez les supports inclus aux cotés de la PDU à l'aide des vis fournies A. Avec avoir installé les supports, placez la PDU dans le bati et installez quatre vis fournies par l'utilisateur à travers les supports de l'unité puis dans les rails du bati tel qu'illustré B.

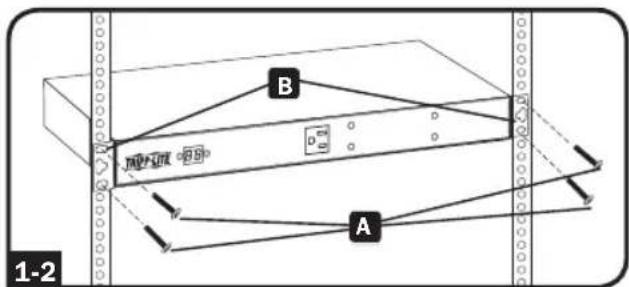

1-2 Installation en baie 1U. Fixer la PDU à la baie en insérant quatre vis A fournies par l'utilisateur dans les brides des fixation B de l'unité et dans les trous de fixation de la glissière de la baie comme indiqué.

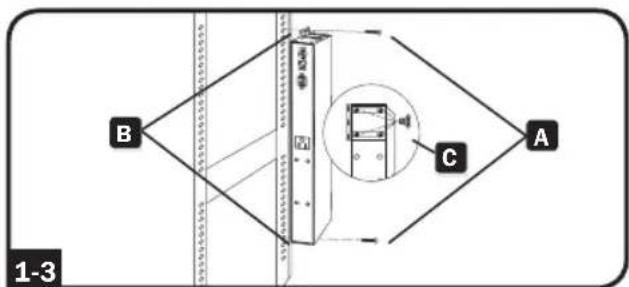

1-3 Installation en baie 0U. 1e partie. Retirer les vis c fixant les brides de fixation à la PDU, changer l'orientation des brides comme indiqué et les fixer à nouveau. Utiliser seulement les vis jointes ou leur équivalent exact (N° 6-32, tête plate 1/4 po [6,4 mm]) 2e partie : Fixer la PDU verticalément en insérant deux vis ou plus A, fournies par l'utilisateur dans les brides de fixation B de l'unité et dans les points de fixation de la baie ou de son boîtier.
Installation

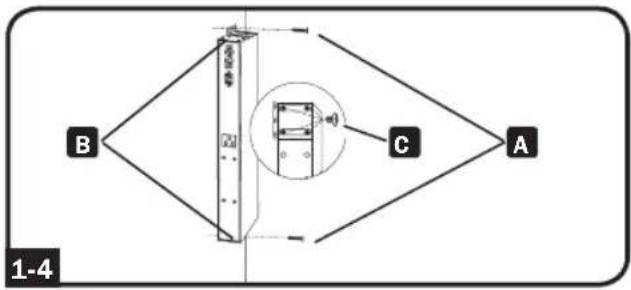

1-4 Installation murale. Aprese avoir effectue la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insererant deux vis ou plus A fournies par l'utilisateur dans les supports de montage B de la PDU et dans des points de fixation surs de la surface de montage.

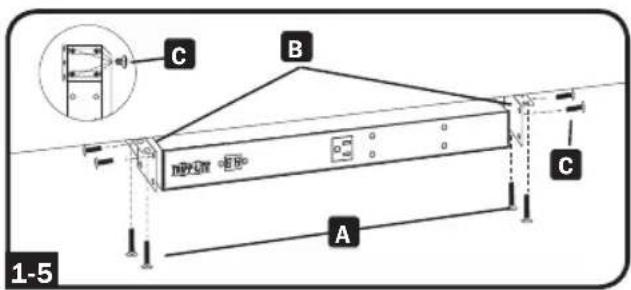

1-5 Installation sous un comptoir. Avres avoir effectue la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insererant quatre vis A foumies par I'utiliseur dans les supports de montage B) de la PDU et dans des points de fixation surs de la surface de montage.

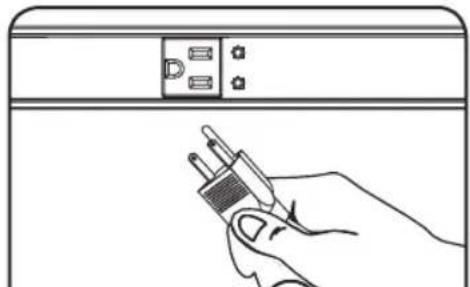

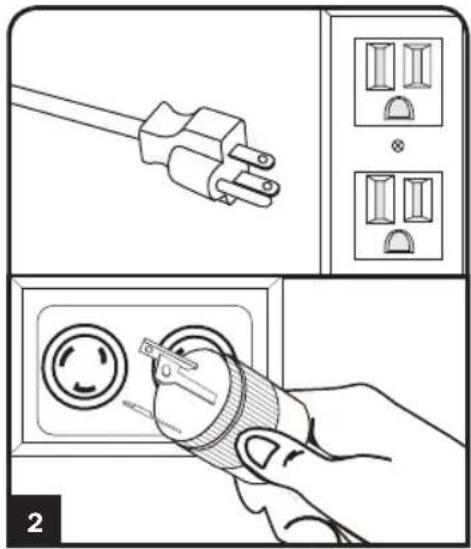

Fixer le fiche d'entrée de l'unité PDU à une prise mise à la terre. Insérer la fiche directement dans une prise CA correctement mise à la terre, qui ne partage pas de circuit supporting une lourde charge électrique ( comme un climatiseur ou un réfrigérateur).
Remarque: Certains modèles incluent une carte d'entree qui convertit les types de prises pour diverses applications. Voir 2-1 pour plus de détails.
Installation

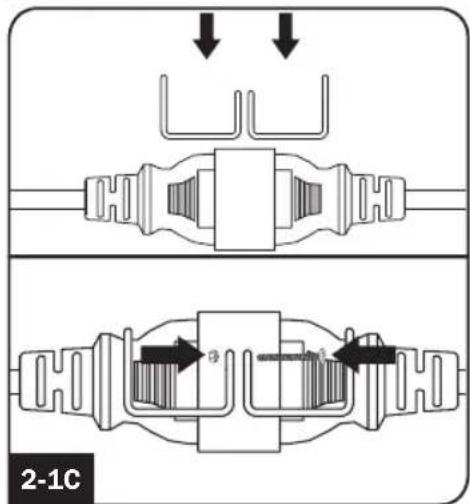

2-1 Branchement de l'adaptateur NEMA (en option - PDUMH20HV uniquement): Le PDUMH20HV comprehend un adaptateur permettant d'ajouter une fiche NEMA L6-20P au cordon d'alimentation. N'utilisez cet adaptateur que pour connecter le PDUMH20HV à une prise NEMA L6-20R. Insérez le connecteur A CEI 60320 C19 de l'adaptateur dans le connecteur B CEI 60320 C20 du cordon d'alimentation. Sécurisez le branchement avec la pince de retenue C en utilisant les vis fournis pour fixer les deux moitiés de la pince autour de la connexion, comme illustré.
Attention: Pour éviter tout risque d'électrocution, voirlez à identifier le connecteur neutre (L2) avant de connecter la PDU.

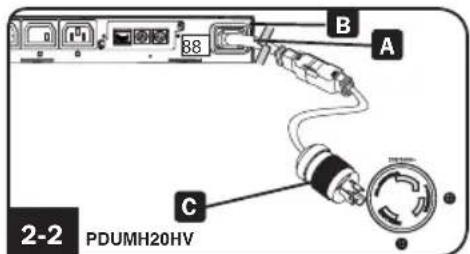

2-2 Branchement du cordon d'alimentation (PDUMH20HV uniquement) : Inserez le connecteur A CEI 60320 C19 du cordon d'alimentation dans la prise B CEI 60320 C20 de la PDU. Connectez l'autre extrémité du cordon à une source de courant c.a. compatible, telle qu'un système d'alimentation sans interruption (UPS), une PDU ou une prise électrique. La PDU doit être munie d'une protection contre les surintensités. Le PDUMH20HV doit être doté d'un dispositif de protection contre les surintensités d'une intensité nominale de 20 A maximum par branche.
Remarque : La source de courant c.a. ne doit pas se couver sur le même circuit qu'un appeareil à lourde charge électrique (tel qu'un climatiseur ou un réfrigerateur).

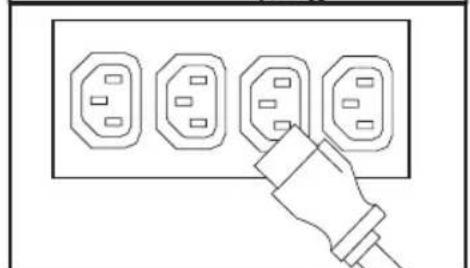

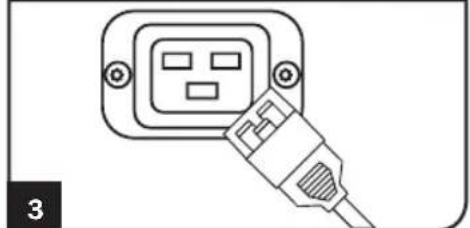

3 Fixer l'équipment à l'unité PDU. Faire attention de ne pas dépasser la charge nominale de l'unité PDU. La totalité du courant électrique utilisée par la PDU sera affichée en ampères au compteur numérique.
Caracteristiques

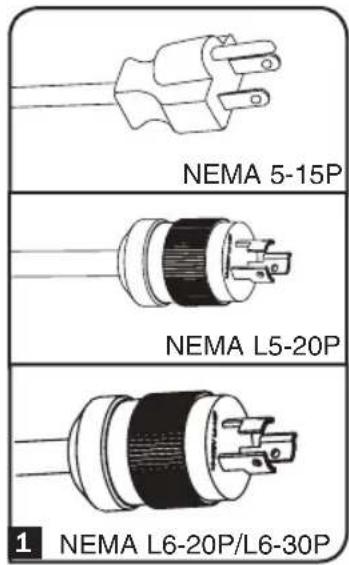

1 Fiche d'entrée (Varie selon le modele)

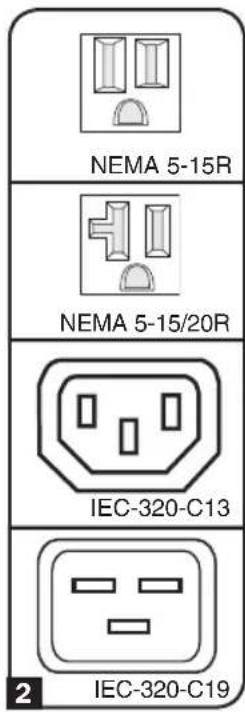

2 Prises (Variant selon les modèles) : Lors d'un fonctionnement normal, les prises distribuents du courant CA à l'équipement connecté.

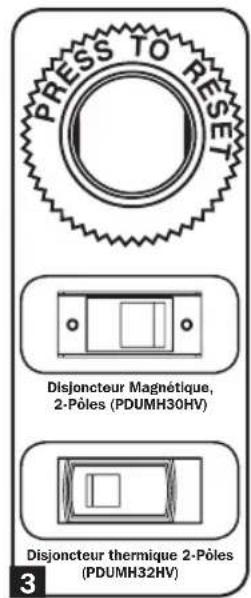

3 Disjoncteur: Si le courant tire par l'equipement connecté à l'unité PDU excède la charge nominale maximale, un disjoncteur se déclenchera pour empêcher des dommages. Quand un disjoncteur se déclenché, le pouvoir se relève. Déconnecter l'equipement et laisser le disjoncteur refroidir une minute avant de rabaisser le poussoir pour réarmer le disjoncteur.

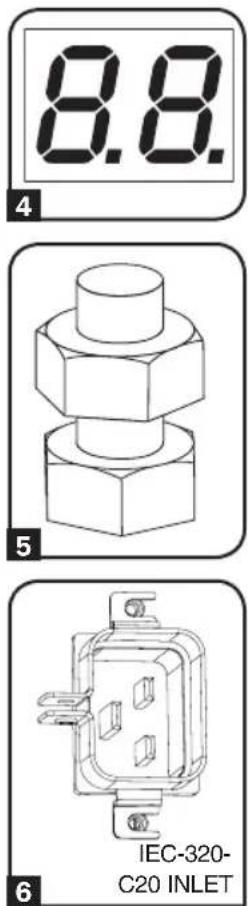

4 Ampéremètre : La totalité du courant électrique utilisé par la PDU sera affichée en ampères au compteur numérique.
5 Cosse de mise à la terre : Utiliser cette vis pour connecter l'unité PDU à la terre.

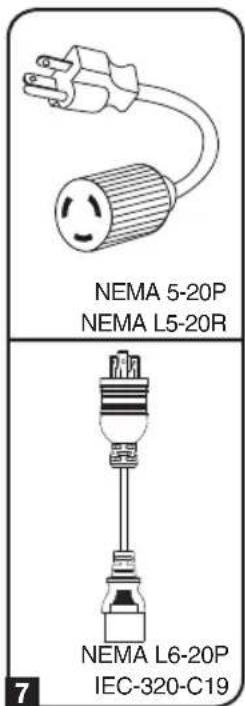

6 Adaptateur de fiche d'entrée (certains modèles): Convertit la fiche d'entrée à verrouillage rotatif en une fiche à lames droites.
7 Adaptateur d'entrée de CA (certains modèles): Convertit les types de prises pour les différentes applications.
Caracteristiques
Supports de montage Longs 1U: Utilisez ces supports pour monter la PDU 1U horizontally dans un bati standard ou une enceinte de support. La profondeur de l'installation peut être ajustée en attachant les supports à différentes endroits sur la PDU.
Supports de montage courts 0U: Utilisez ces supports pour monter la PDU dans un bati de support 0U, sur un mur ou pour une configuration sous le comptoir pour les modèles PDU 1U.
Supports de montage 2U : Utilisez ces supports pour monter la PDU 2U horizontally dans un bâti standard ou une enceinte de support ou pour une configuration sous le comptoir.
11 Manchons de fiche C14 (facultatif): Utiliser les manchons en plastique C14 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipment, utiliser les languettes de préhension pour retarder la fiche et le manchon de la prise de courant.
12 Manchons de fiche C20 (facultatif): Utiliser les manchons en plastique C20 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour-retirer la fiche et le manchon de la prise de courant.
Garantie
Garantie limite de 2 ans
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de 2 ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous doivent Obtir un numéro d'autorisation de retard de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompanies d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une néligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULARI. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.
Numeros d'identification de conformite aux reglements
À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requis. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modele du produit.
L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union Européenne)
Sous les directives et règlements de déchet d'équipements électrique et electronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et electronique neuf de Tripp Lite ils sont autorisés à :
- Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
- Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut
La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.
