BEDIENUNGSANLEITUNG PDUMH30HV Tripp Lite

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

Die vorliegende Betriebsanleitung enthält Anweisungen und Warnhinweise, die bei Installation, Betrieb und Lagerung des hierin beschriebenen Produkts befolgt werden sollten. Die Nichtbeachtung dieser Anweisungen kann Ihre Garantie beeinträchtigen. Wichtige Sicherheitswarnungen

• Die PDU bietet den Komfort mehrerer Ausgänge, bietet jedoch KEINEN Schutz vor Überspannung oder Leitungsgeräuschen für angeschlossene Geräte.

• Die PDU wurde für den Betrieb in Innenräumen konzipiert. Sie darf nur in einer kontrollierten Umgebung verwendet werden und muss vor übermäßiger Feuchtigkeit, extremen Temperaturen, leitfähigen Schmutzstoffen, Staub sowie direkter Sonneneinstrahlung geschützt werden.

• Halten Sie die Innentemperatur zwischen 0 °C und 50 °C.

• Die PDU darf nur von einem qualifizierten Techniker installiert werden.

• Versuchen Sie nicht, die PDU auf einer unsicheren oder instabilen Oberfläche zu montieren.

• Installieren Sie die PDU gemäß den nationalen Elektrorichtlinien. Vergewissern Sie sich, dass Sie für die Installation einen geeigneten Überstromschutz gemäß der Stecker-/Geräteleistung verwenden.

• Schließen Sie die PDU an eine Steckdose an, die den örtlichen Bauvorschriften entspricht und ausreichend gegen Überstrom, Kurzschluss und Erdschluss geschützt ist.

• Die Netzsteckdosen, die das Gerät mit Energie versorgen, sollten in der Nähe des Geräts installiert werden und einfach zugänglich sein.

• Schließen Sie die PDU nicht an eine ungeerdete Steckdose oder an Verlängerungskabel oder Adapter an, durch die der Masseanschluss unterbrochen wird.

• Stellen Sie ein lokales Trenngerät für alle Modelle bereit, die dauerhaft ohne leicht zugänglichen Stecker installiert sind.

• Versuchen Sie niemals, elektrische Geräte während eines Gewitters anzuschließen.

• Einzelgeräte, die an die PDU angeschlossen sind, sollten nicht mehr Strom ziehen als den Nennwert der jeweiligen PDU-Steckdose.

• Die an die PDU angeschlossene Gesamtlast darf die maximale Strombelastbarkeit der PDU nicht überschreiten.

• Versuchen Sie nicht, die PDU, die Eingangsstecker oder die Stromkabel auszuwechseln.

• Bohren Sie nicht in das Gehäuse der PDU und versuchen Sie auch nicht, es zu öffnen. Die PDU enthält keine Teile, die vom Benutzer gewartet werden können.

• Versuchen Sie nicht, die PDU zu verwenden, wenn ein Teil davon beschädigt ist.

• Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Wichtige Sicherheitshinweise 18-11-317-933059.indb 34 2/20/2019 4:26:47 PM35 Installation

1-2 1-3 Hinweis: Die Abbildungen können sich leicht von Ihrem PDU-Modell unterscheiden.

Installationskonfiguration festlegen. Die in diesem Benutzerhandbuch abgedeckten PDUs beinhalten diese Installationskonfigurationen: 2-HE-, 1-HE- und 0-HE-Rack-Installation; Wandinstallation und Unterbauinstallation. Nachstehend sehen Sie die Installationskonfigurationen für Ihr spezifisches Modell. Entscheiden Sie sich für eine Konfiguration und befolgen Sie die Installationsanweisungen im entsprechenden Abschnitt von Schritt 1, bevor Sie mit Schritt 2 fortfahren. Hinweis: Unabhängig von der Installationskonfiguration muss der Benutzer vor der Installation sicherstellen, dass das verwendete Material und die Verfahren dafür geeignet sind. Die PDU und das beiliegende Material wurden für den Einsatz in Kombination mit üblichen Rack-Arten und -Gehäusen konzipiert und eignen sich möglicherweise nicht für alle Anwendungsbereiche. Die genauen Installationskonfigurationen können variieren. 1-1 2-HE-Rack-Installation. Befestigen Sie die mitgelieferten Halterungen mit den mitgelieferten Schrauben seitlich an der PDU

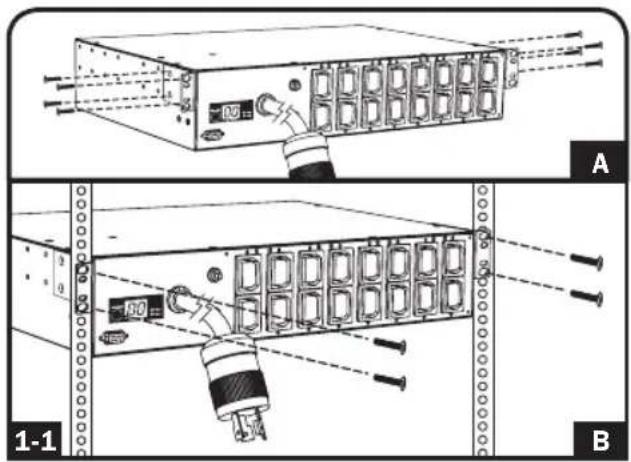

. Positionieren Sie die PDU nach dem Installieren der Halterungen im Rack und installieren Sie die vier vom Benutzer bereitgestellten Schrauben in den Halterungen der Einheit und in den Rackschienen

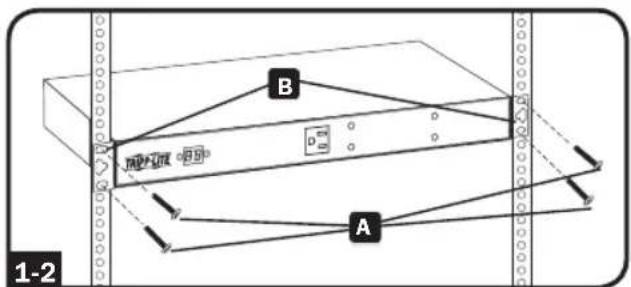

1-2 1-HE-Rack-Installation. Befestigen Sie die PDU am Rack, indem Sie vier der mitgelieferten Schrauben

in die PDU-Montagehalterungen

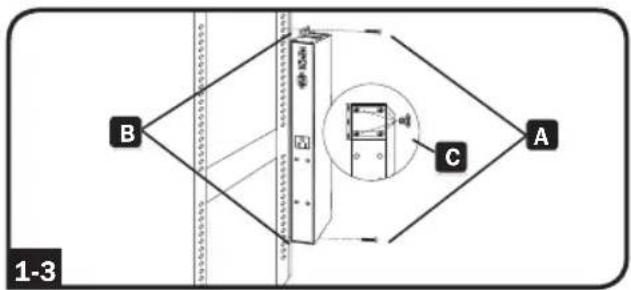

und in die Befestigungslöcher der Rackschiene drehen (siehe Schaubild). 1-3 0-HE-Rack-Installation. Teil 1: Entfernen Sie die Schrauben

, mit denen die Montagehalterungen an der PDU befestigt sind, ändern Sie die Ausrichtung der Halterungen wie abgebildet und bringen Sie die Halterungen wieder an. Verwenden Sie ausschließlich die vom Hersteller mitgelieferten Schrauben oder deren exakte Entsprechung (US-Standard Flachkopfschraube, 6-32 x 1/4"). Teil 2: Befestigen Sie die PDU vertikal, indem Sie zwei oder mehr der mitgelieferten Schrauben

in die PDU-Montagehalterungen

drehen und an den Befestigungspunkten im Rack oder im Rackgehäuse befestigen.

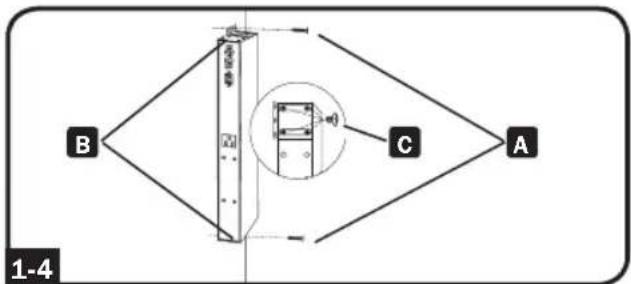

18-11-317-933059.indb 35 2/20/2019 4:26:48 PM36 Installation 1-4 Wandmontage. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie zwei oder mehr mitgelieferte Schrauben

durch die PDU-Montagehalterungen

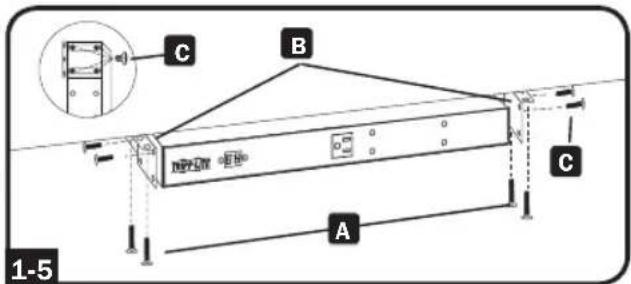

führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen. 1-5 Untertischinstallation. Nachdem Sie Teil 1 oben wiederholt haben, befestigen Sie die PDU an einer stabilen Montagefläche, indem Sie vier oder mehr mitgelieferte Schrauben

durch die PDU-Montagehalterungen

führen und in den sicheren Befestigungspunkten auf der Montagefläche festdrehen.

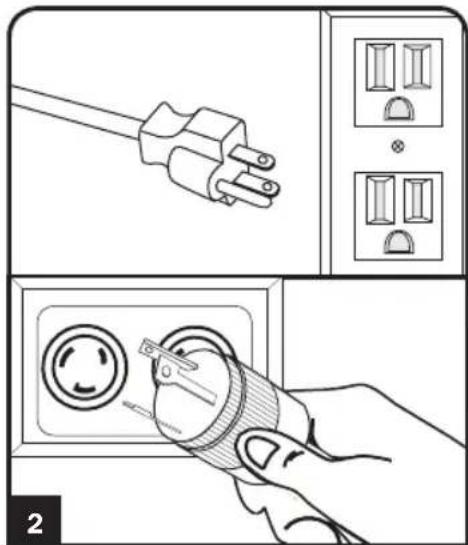

Stecken Sie den Eingangsstecker der PDU in eine geerdete Steckdose. Stecken Sie den Stecker direkt in eine geerdete Steckdose, die nicht an einem Stromkreis mit einer hohen elektrischen Ladung, wie z. B. bei Klimaanlagen oder Kühlschränken, angeschlossen ist. Hinweis: Einige Modelle verfügen über einen Adapter für den Eingangsstecker, der die Stecker für unterschiedliche Anwendungen anpasst. Weitere Informationen finden Sie auf 2-1

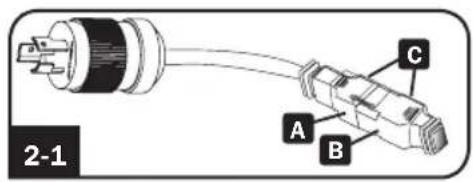

2-1 NEMA-Adapterverbindung (optional ‒ nur PDUMH20HV): Das Modell PDUMH20HV verfügt über einen Steckeradapter, der das Stromkabel mit einem NEMA L6-20P-Stecker ausstattet. Verwenden Sie diesen Adapter nur, wenn Sie das Modell PDUMH20HV an einen NEMA L6-20R- Ausgang anschließen. Stecken Sie die IEC 60320 C19-Verbindung

des Adapters in die IEC 60320 C20-Verbindung

des Stromkabels. Sichern Sie die Verbindung mit der Kabelhaltehalterung

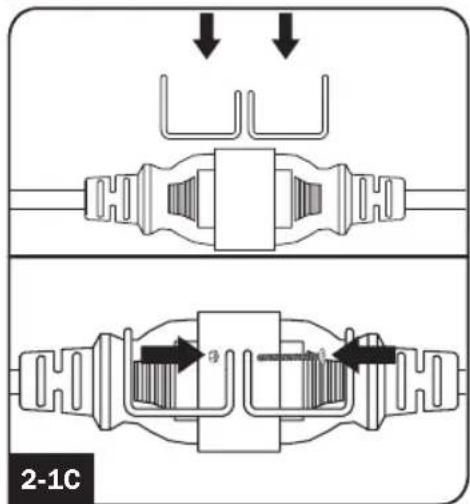

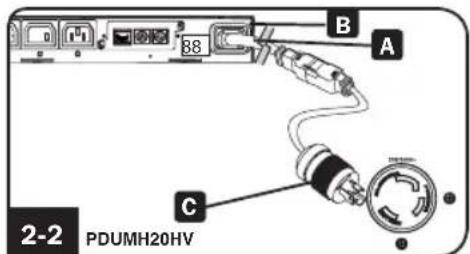

indem Sie die beiden mitgelieferten Schrauben dazu verwenden, die beiden Hälften der Halterung wie im Schaubild um die Verbindung zu befestigen. Achtung: Um die Gefahr eines Stromschlags zu verhindern, stellen Sie sicher, dass der Nullleiter (L2) vor dem Anschließen der PDU identifiziert wurde. 2-2 Anschließen des Stromkabels (nur PDUMH20HV): Stecken Sie die IEC 60320 C19- Verbindung

des Stromkabels in den IEC 60320 C20-Eingang

der PDU. Schließen Sie das andere Ende des Netzkabels

an eine kompatible Wechselstromquelle an, z. B. an ein USV-System, eine PDU oder eine Steckdose. Die PDU sollte mit einem Überspannungsschutz ausgestattet werden. Das Modell PDUMH20HV sollte mit einem Überspannungsschutz mit einer Abzweigschutzeinrichtung mit maximal 20 A ausgestattet werden. Hinweis: Die Wechselstromquelle sollte nicht an einem Stromkreis mit einer hohen elektrischen Ladung wie z. B. bei Klimaanlagen oder Kühlschränken angeschlossen sein.

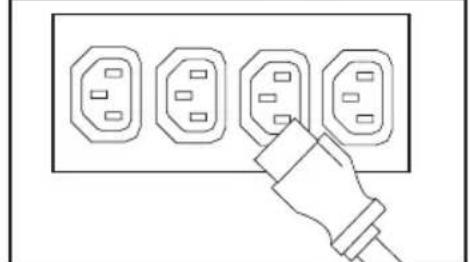

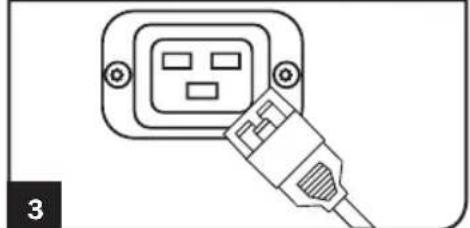

Schließen Sie das Gerät an die PDU an. Achten Sie darauf, dass die zulässige Strombelastbarkeit der PDU nicht überschritten wird. Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzähler angezeigt.

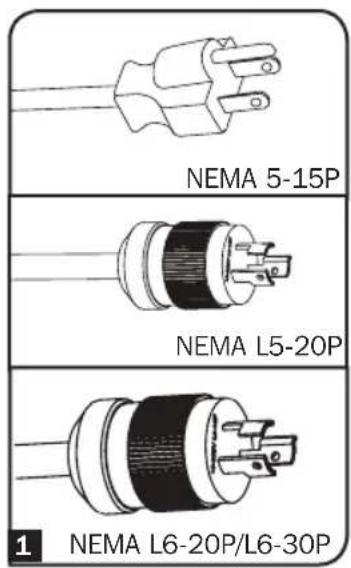

Eingangsstecker (variiert je nach Modell)

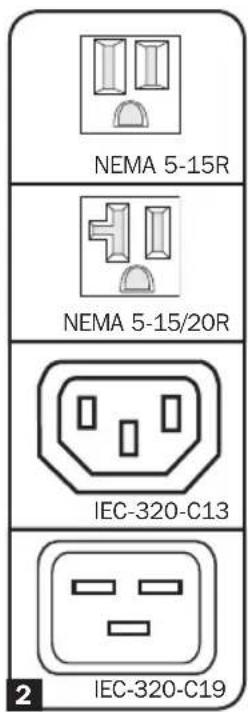

Steckdosen (je nach Modell unterschiedlich): Während des normalen Betriebs verteilen die Steckdosen den Wechselstrom auf die angeschlossenen Geräte.

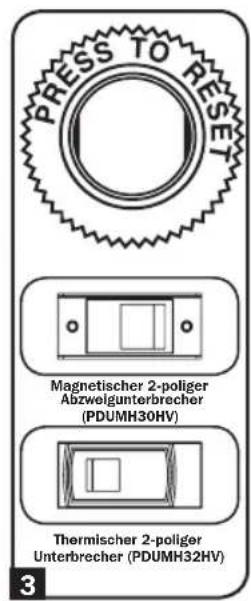

Leistungsschalter: Wenn der von dem an die PDU angeschlossenen Gerät gezogene Strom die maximale Belastbarkeit überschreitet, schaltet der Leistungsschalter ab, um mögliche Schäden zu vermeiden. Wenn ein Leistungsschalter ausgelöst wird, zeigt der Kolben nach oben. Trennen Sie überzählige Geräte und lassen Sie den Trennschalter mindestens eine Minute lang abkühlen. Drücken Sie anschließend den Kolben nach unten, um den Trennschalter zurückzusetzen.

Amperemeter: Der von der PDU verbrauchte elektrische Gesamtstrom wird in Ampere auf dem Digitalzähler angezeigt.

Erdungsklemme: Nutzen Sie diese Schraube, um die PDU mit der Erdung zu verbinden.

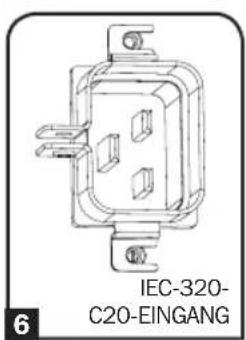

Stromeingang (einige Modelle): Der IEC-320-C20- Stromeingang wird an das mitgelieferte Stromkabel oder ein kompatibles vom Benutzer bereitgestelltes Stromkabel angeschlossen. Der Eingang verfügt über eine Halterung, um die Kabelverbindung zu sichern.

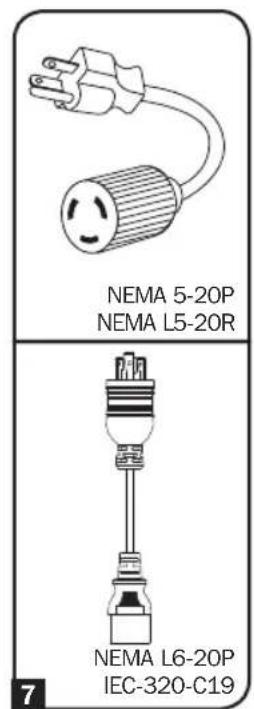

Adapter Eingangsstecker (einige Modelle): Passt die Steckertypen für unterschiedliche Anwendungen an.

Thermischer 2-poliger Unterbrecher (PDUMH32HV) Magnetischer 2-poliger Abzweigunterbrecher (PDUMH30HV) Ausstattung 18-11-317-933059.indb 38 2/20/2019 4:26:50 PM39 Ausstattung

Längere 1-HE-Installationshalterungen: Nutzen Sie diese Halterungen, um die 1-HE-PDU horizontal an einem Standardrack oder einem Rackgehäuse zu installieren. Die Installationstiefe kann angepasst werden, indem die Halterungen in unterschiedlichen Positionen an der PDU installiert werden.

Kürzere 0-HE-Installationshalterungen: Nutzen Sie diese Halterungen, um die PDU an einem 0-HE-Rack, an einer Wand oder mit der Unterbaukonfiguration zu montieren, für 1-HE-PDU-Modelle.

2-HE-Installationshalterungen: Nutzen Sie diese Halterungen, um die 2-HE-PDU horizontal an einem Standardrack oder einem Rackgehäuse oder in der Unterbaukonfiguration zu installieren.

C14-Steckersperren-Einsatzhülse (optional): Verwenden Sie die mitgelieferten Kunststoffhülsen, um C13-Stromkabel an C14-Eingängen zu sichern. Legen Sie die Hülse über das Ende des Stromkabels und achten Sie darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die Passung sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie gleichzeitig das Stromkabel und die Laschen des Einsatzes und ziehen Sie.

C20-Steckersperren-Einsatzhülse (optional): Verwenden Sie die mitgelieferten Kunststoffhülsen, um C19-Stromkabel an C20-Eingängen zu sichern. Legen Sie die Hülse über das Ende des Stromkabels und achten Sie darauf, dass die Zuglaschen außerhalb des Kabels bleiben, damit die Passung sicher ist. Um die Verbindung sicher zu trennen, nehmen Sie gleichzeitig das Stromkabel und die Laschen des Einsatzes und ziehen Sie. 18-11-317-933059.indb 39 2/20/2019 4:26:50 PM40 Garantie

2 JAHRE EINGESCHRÄNKTE GARANTIE

Der Verkäufer garantiert für einen Zeitraum von zwei Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparatur unter dieser Garantie wird nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Der Verkäufer zahlt die Rücksendungsgebühren. Besuchen Sie www.tripplite.com/support, bevor Sie Ausstattung zur Reparatur zurücksenden. DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.) WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. Identifizierungsnummern für ordnungsrechtliche Compliance Zum Zweck von Zertifizierungen und Identifizierung von gesetzlichen Bestimmungen wurde Ihrem Tripp Lite- Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer ist auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Genehmigungskennzeichen und Informationen. Wenn Sie Compliance- Informationen für dieses Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer sollte nicht mit dem Markennamen oder der Modellnummer des Produkts verwechselt werden. WEEE-Compliance-Informationen for Tripp Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-11-317 93-3059_revF 18-11-317-933059.indb 40 2/20/2019 4:26:51 PM
