MODE D'EMPLOI DWFPSC4570M Tripp Lite

Manuel de l'utilisateur

Montage mural fixe pour panneau plat portrait

(avec sécurité)

Modèle : DWFPSC4570M

MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE. CELA RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!

200 x 200/300 x 300

200 × 400/400 × 400

400 × 600

English 1 • Español 14 • Русский 40 • Deutsch 53

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

AVERTISSEMENT

- Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les avertissements contenus dans le présent manuel. Pour toute question concernant les instructions ou les avertissements, veuillez visiter www.triplite.com/support.

- Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT comme spécifié dans le présent manuel. Une mauvaise installation risque de causer des dommages ou des blessures graves.

- Ce produit ne devrait être installé que par une personne ayant de bonnes aptitudes en mécanique et une expérience de base en construction de même qu'une pleine connaissance du présent manuel d'instructions.

- S'assurer que la surface d'appui peut supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

- Si le produit est monté sur des montants muraux en bois, s'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.

- Toujours faire appel à un assistant ou utiliser de l'équipement de levage mécanique pour soulever et mettre en place l'équipement.

- Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait d'endommager les articles, réduisant considérablement leur résistance à l'arrachement.

- Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Liste de vérification des composants

IMPORTANT : S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter www.tripplite.com/support pour obtenir de l'aide.

Barre de sécurité (x1)

Support d'adaptateur (x2)

Vis M5 x 8 (x8) Niveau à bulle (x1) Verrou combo (x1)

Emballage M

Vis M5 x 14 (x4)

Vis M6 x 14 (x4)

Vis M8 x 20 (x4)

Vis M6 x 30 (x4)

Vis M8 x 30 (x4)

Rondelle (x4)

Petite entretoise (x8) Grande entretoise (x8)

Emballage W

Boulon d'ancrage (x6)

Ancrage à béton (x6)

Rondelle D6 (x6)

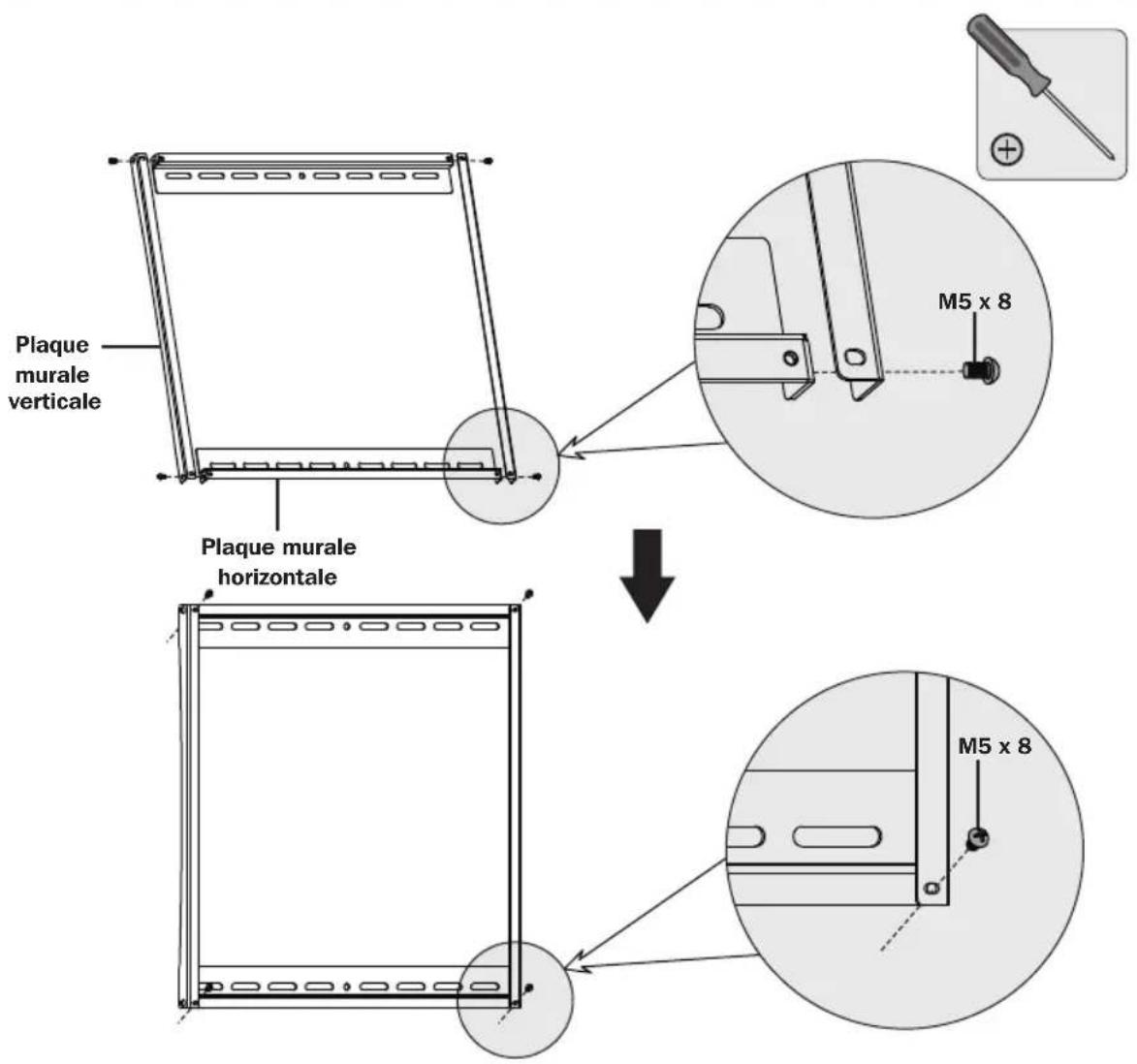

1. Assemblage de la plaque murale

Fixer les plaques murales verticales aux plaques murales horizontales en utilisant les vis appropriées. Serrer toutes les vis avec un tournevis approprié.

Niveau à bulle

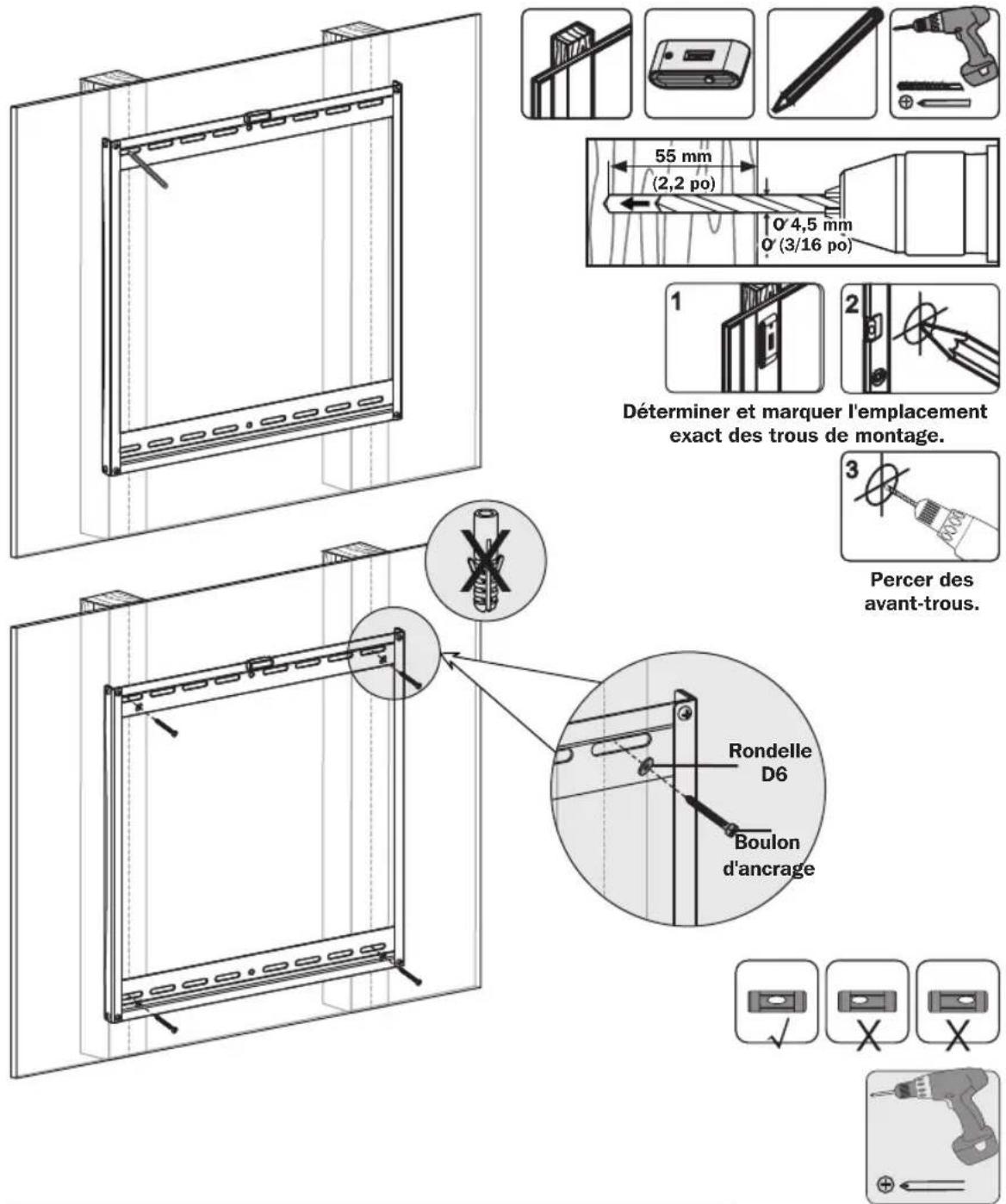

2a. Montage sur des montants muraux

Visser la plaque murale au mur.

AVERTISSEMENT

• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• Les installateurs sont responsables de fournir la quincaillerie pour tout autre type de situations de montage.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

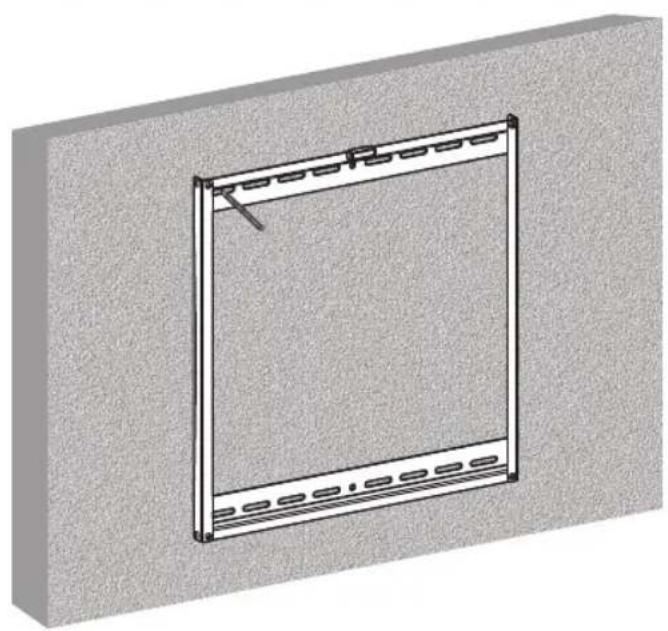

2b. Montage sur de la brique solide ou des blocs en béton

Déterminer et marquer l'emplacement exact des trous de montage.

Ancrage à béton Rondelle D6 Boulon d'ancrage

Visser la plaque murale au mur.

AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins 35 mm (1-3/8 po) afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la plaque murale assemblée avec les ancrages à béton, les rondelles D6 et les boulons d'ancrage inclus dans les sections solides des blocs. Les sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

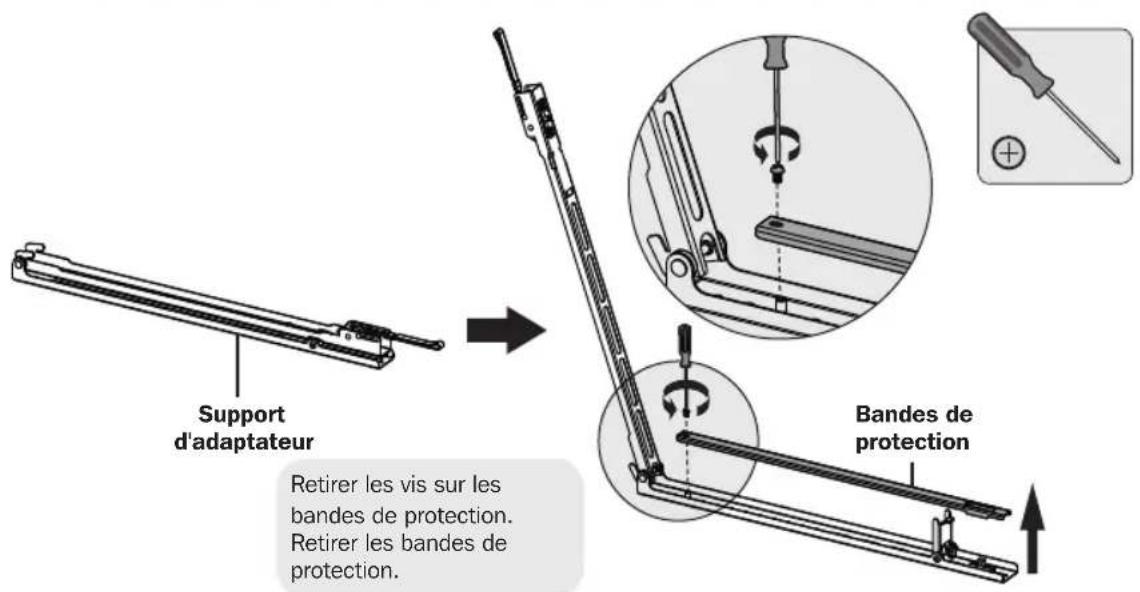

3. Installer les supports d'adaptateur.

Support d'adaptateur Retirer les vis sur les bandes de protection. Retirer les bandes de protection. Bandes de protection

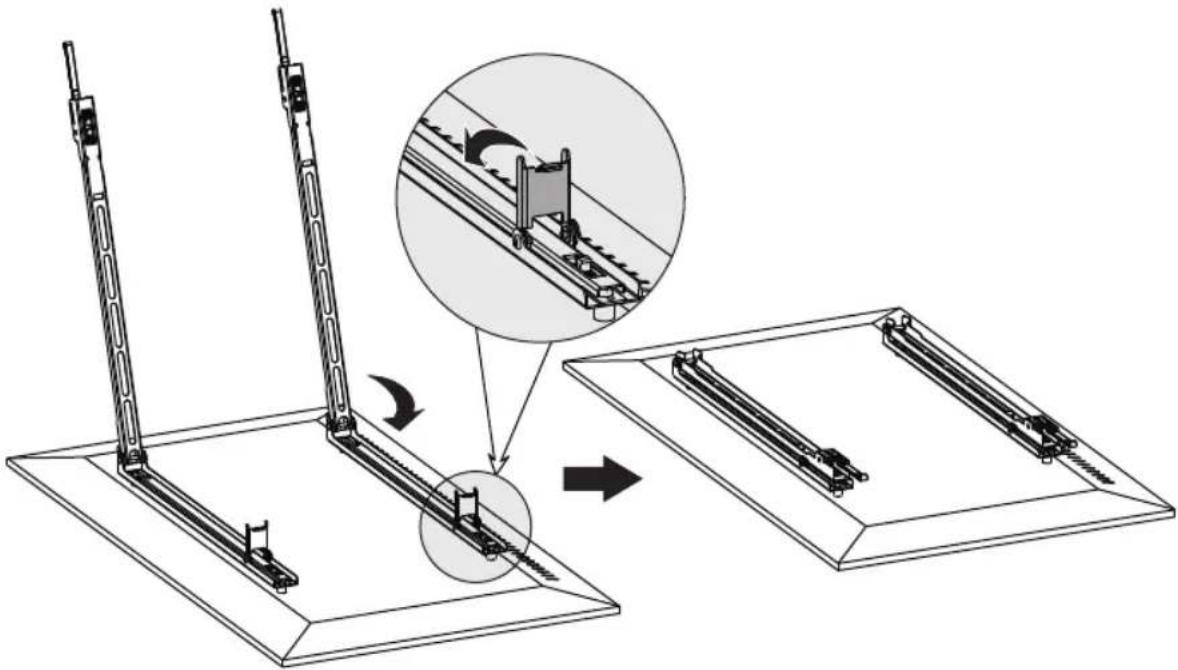

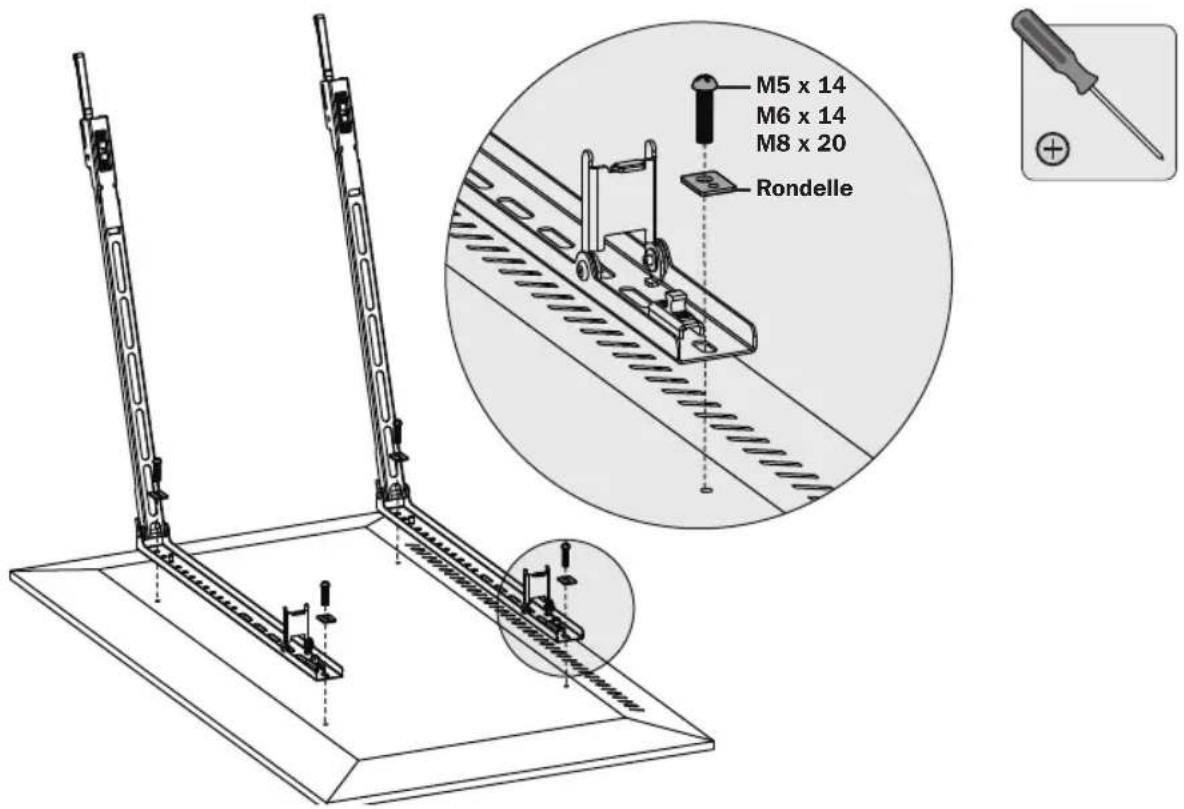

3a. Pour les écrans à dos plat

M5 x 14 M6 x 14 M8 x 20 Rondelle

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.

Serrer fermement toutes les vis. Ne pas trop serrer.

3. Installer les supports d'adaptateur.

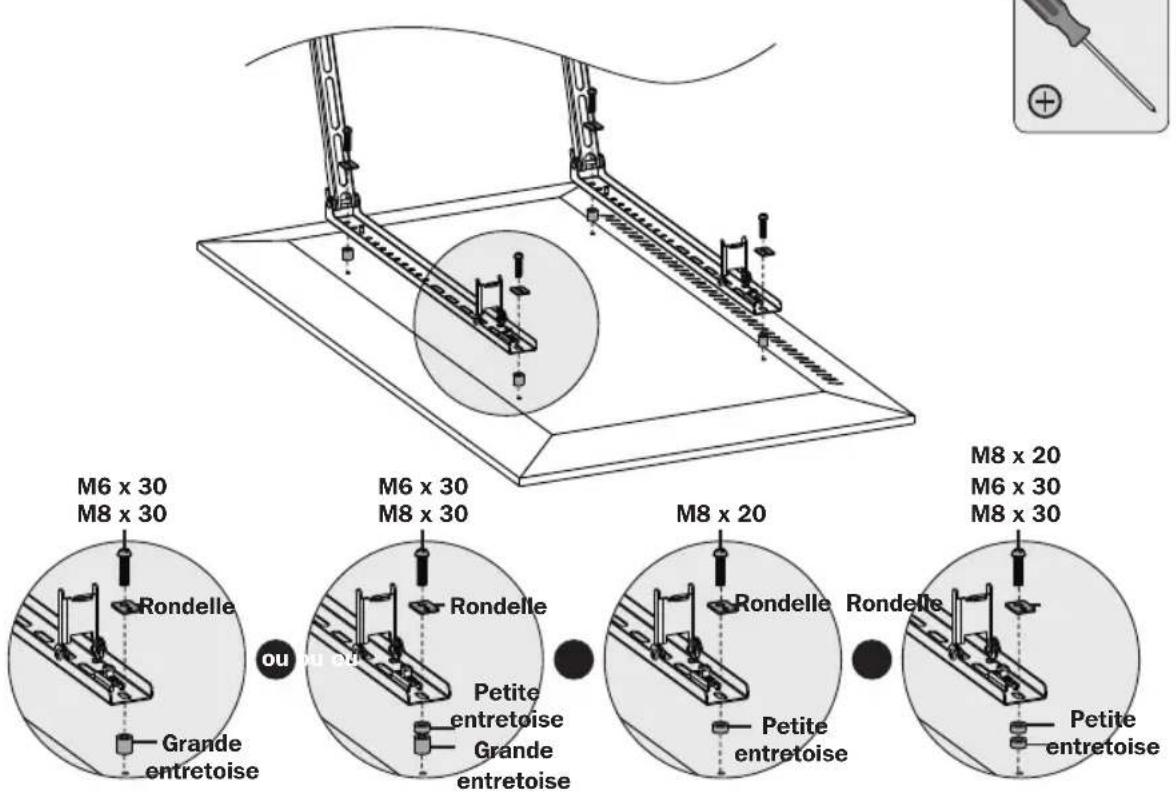

3b. Pour les écrans en saillie ou à dos encastré

M6 x 30 M8 x 30 Rondelle Grande entretoise M6 x 30 M8 x 30 ou ou ou Rondelle Petite entretoise Grande entretoise M8 x 20 Rondelle Petite entretoise M8 x 20 M6 x 30 M8 x 30 Petite entretoise

Remarque : Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction du type d'écran.
- Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
- Visser les supports d'adaptateur sur l'écran.

Serrer fermement toutes les vis. Ne pas trop serrer.

3. Installer les supports d'adaptateur.

3b. Pour les écrans en saillie ou à dos encastré (suite)

Rattacher les bandes de protection aux supports d'adaptateur en utilisant les vis enlevées plus tôt. Bandes de protection

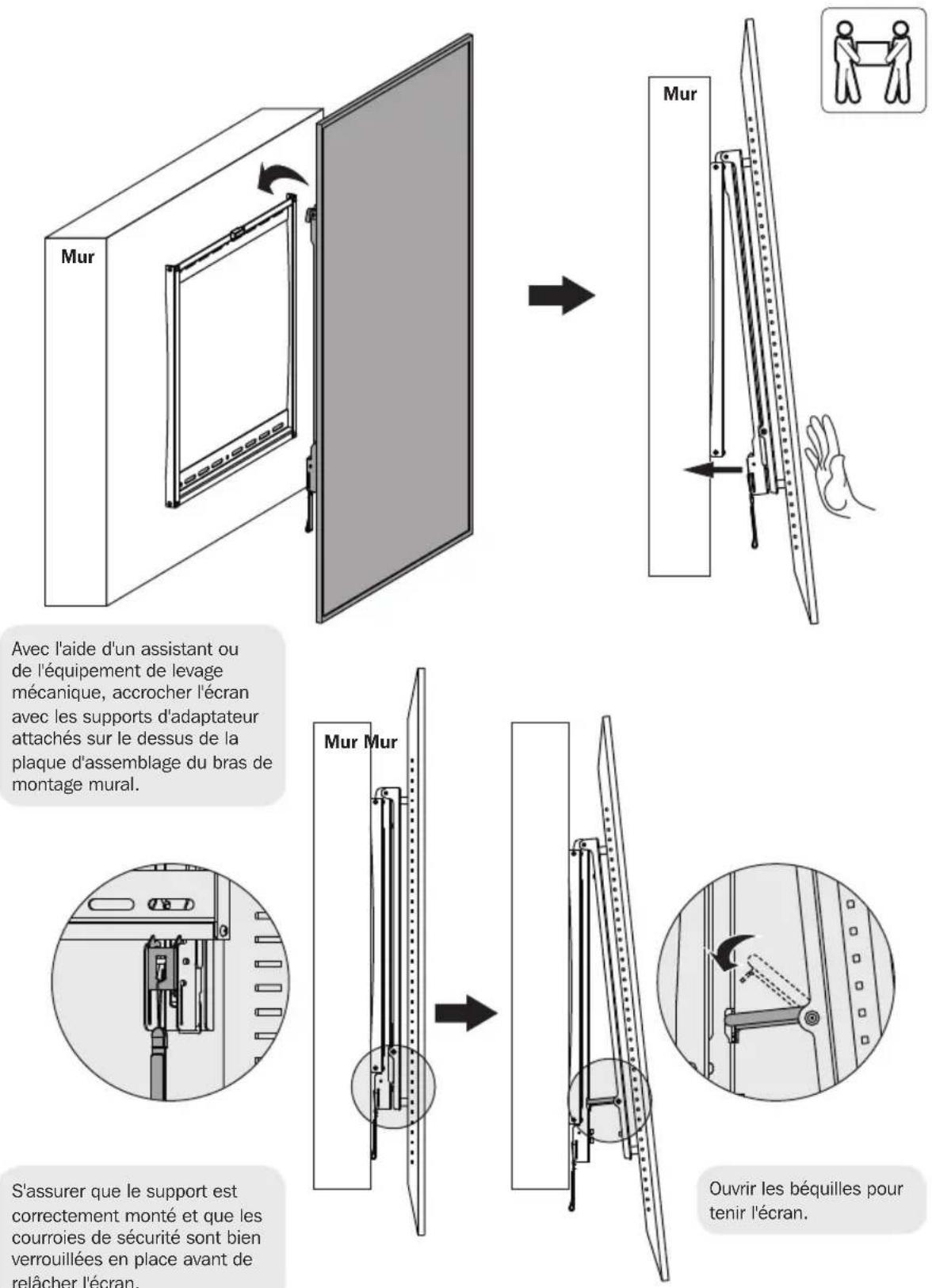

1. Suspendre l'écran sur la plaque murale.

   Avec l'aide d'un assistant ou de l'équipement de levage mécanique, accrocher l'écran avec les supports d'adaptateur attachés sur le dessus de la plaque d'assemblage du bras de montage mural.
   S'assurer que le support est correctement monté et que les courroies de sécurité sont bien verrouillées en place avant de relâcher l'écran.

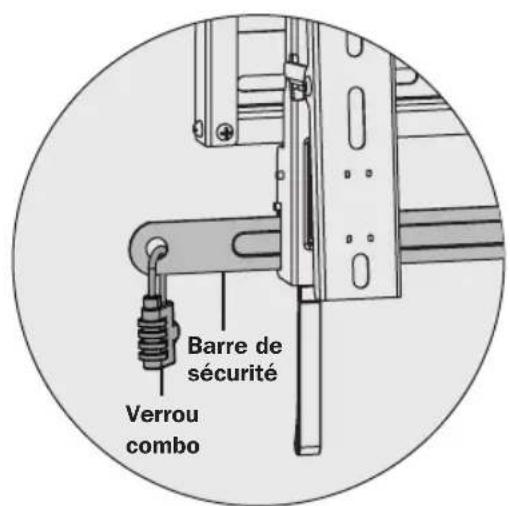

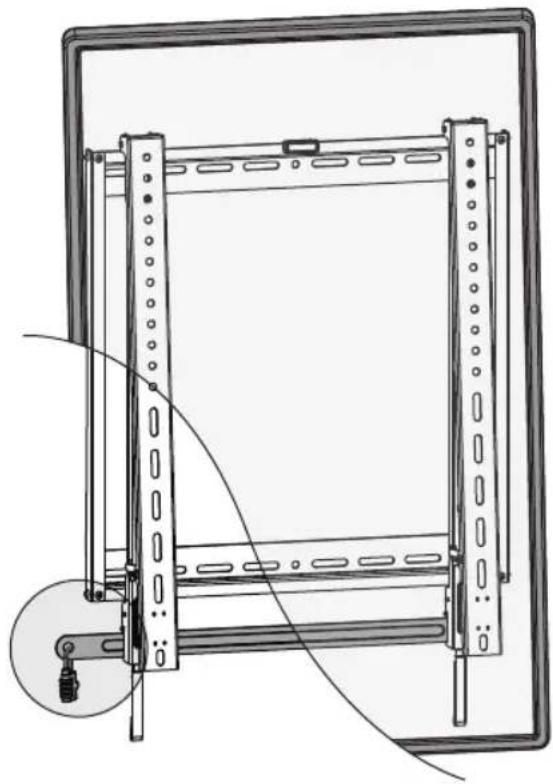

5. Glisser la barre de sécurité à travers les supports de montage, puis fixer le verrou combo pour la retenir en place.

Barre de sécurité

Insérer la barre de sécurité pour retenir le rail solidement en place.

Barre de sécurité Verrou combo

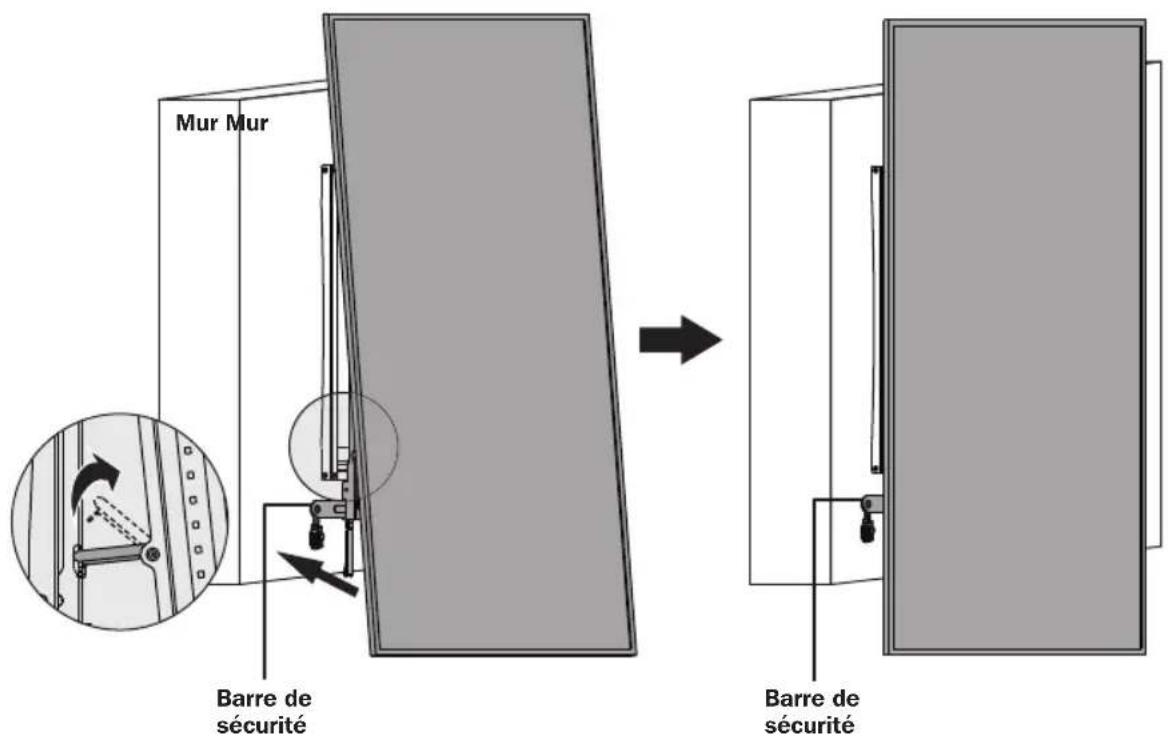

1. Glisser la barre de sécurité à travers les supports de montage, puis fixer le verrou combo pour la retenir en place.


Mur Mur Barre de sécurité Barre de sécurité

Replier les béquilles après avoir terminé l'installation de la barre de sécurité.

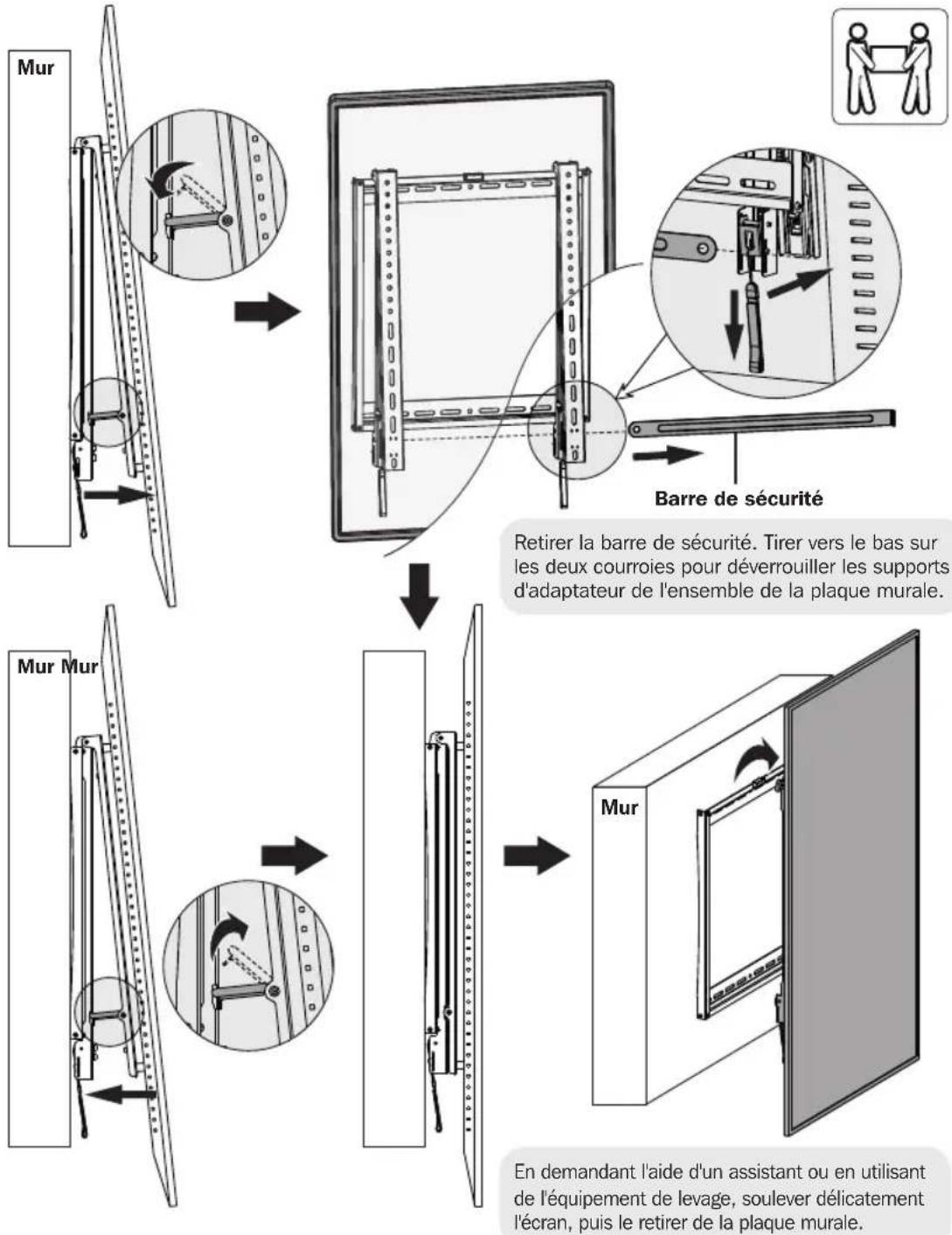

6. Retrait de l'écran

Mur Barre de sécurité Retirer la barre de sécurité. Tirer vers le bas sur les deux courroies pour déverrouiller les supports d'adaptateur de l'ensemble de la plaque murale. Mur Mur Mur En demandant l'aide d'un assistant ou en utilisant de l'équipement de levage, soulever délicatement l'écran, puis le retirer de la plaque murale.

Entretien

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
  • Pour toute question supplémentaire, visiter www.tripplite.com/support.
