РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DWFPSC4570M Tripp Lite

Руководство пользователя

Неподвижный кронштейн

для настенного крепления

вертикальных дисплеев с

плоским экраном

(в противокражном исполнении)

Модель: DWFPSC4570M

ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС. ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!

200×200/300×300

200×400/400×400

400×600

English 1 • Español 14 • Français 27 • Deutsch 53

EAC

TRIPP·LITE

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

ВНИМАНИЕ!

• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых указаний или предупреждений посетите страницу www.tripplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в настоящем руководстве. Неправильная установка данного изделия может привести к причинению материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации, изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.
• В случае монтажа с креплением к деревянным элементам стенового каркаса следует обеспечить ввертывание крепежных винтов по центру таких элементов. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда здоровью людей.

Гарантийные обязательства

Условия 5-летней ограниченной гарантии

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Перечень комплектации

ВНИМАНИЕ! Перед началом установки убедитесь в том, что вами получены все детали согласно перечню комплектации. В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу www.tripplite.com/support.

Вертикальная пластина для крепления к стене (2 шт.)

Горизонтальная пластина для крепления к стене (2 шт.)

Защитная штанга (1 шт.)

Переходный кронштейн (2 шт.)

Винт M5 x 8 (8 шт.) Пузырьковый уровень (1 шт.) Кодовый замок (1 шт.)

Упаковочный комплект М

Винт M5 x 14 (4 шт.)

Винт М6 x 14 (4 шт.)

Винт М8 x 20 (4 шт.)

Винт М6 x 30 (4 шт.)

Винт М8 x 30 (4 шт.)

Шайба (4 шт.)

Малая проставка (8 шт.)

Большая проставка (8 шт.)

Упаковочный комплект W

Анкерный болт (6 шт.)

Анкер для бетона (6 шт.)

Шайба D6 (6 шт.)

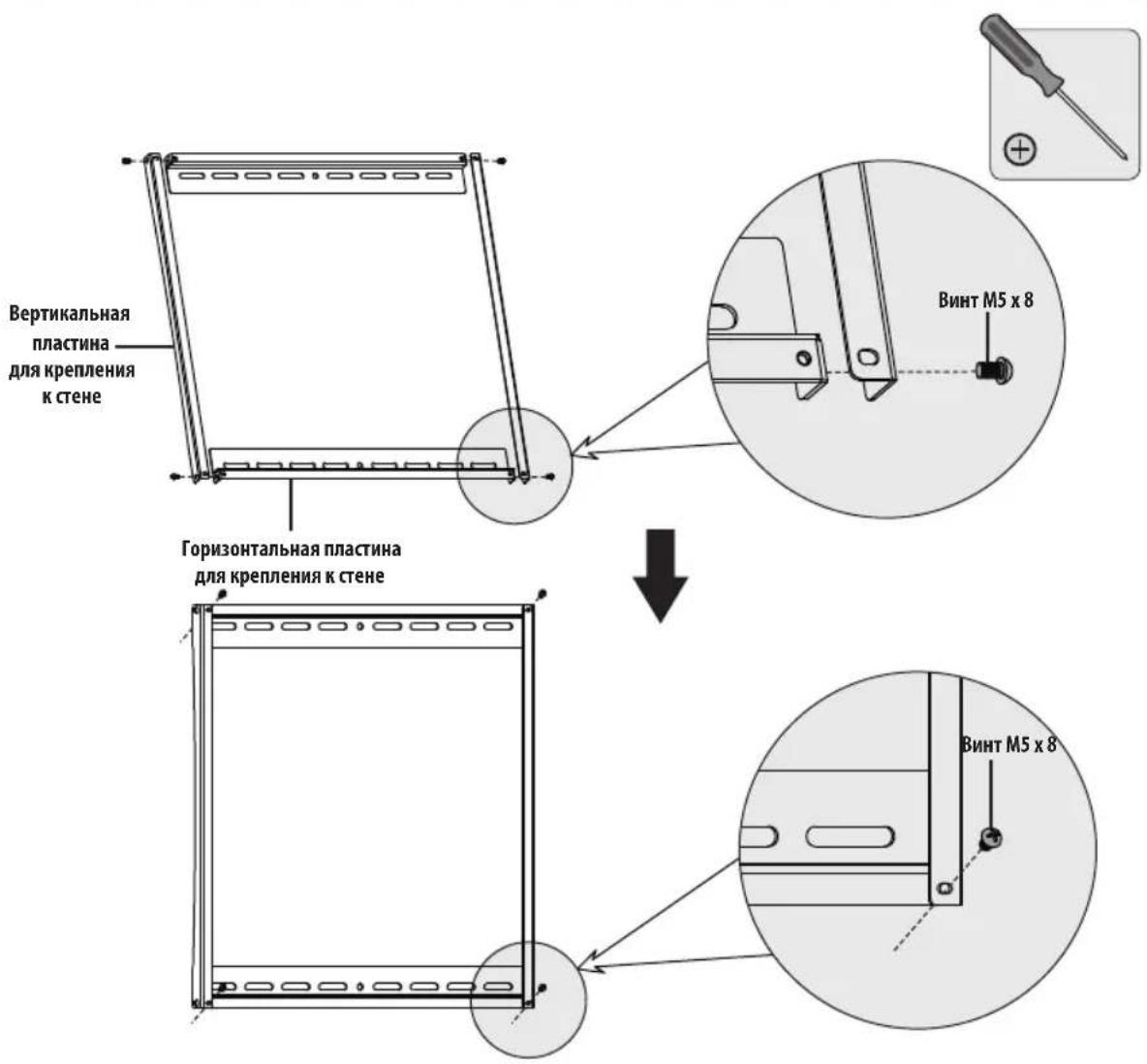

1. Сборка пластины для крепления к стене


Вертикальная пластина для крепления к стене Горизонтальная пластина для крепления к стене Винт M5 x 8 Винт M5 x 8

Прикрепите вертикальные пластины к горизонтальным пластинам (для крепления к стене) с помощью соответствующих винтов. Затяните все винты с помощью отвертки соответствующего размера.

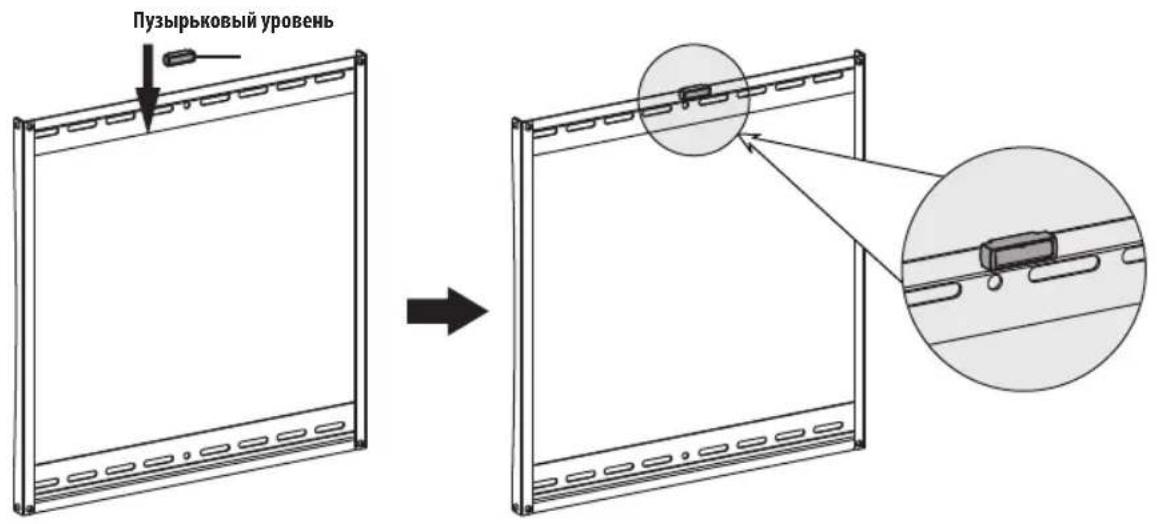

Пузырьковый уровень

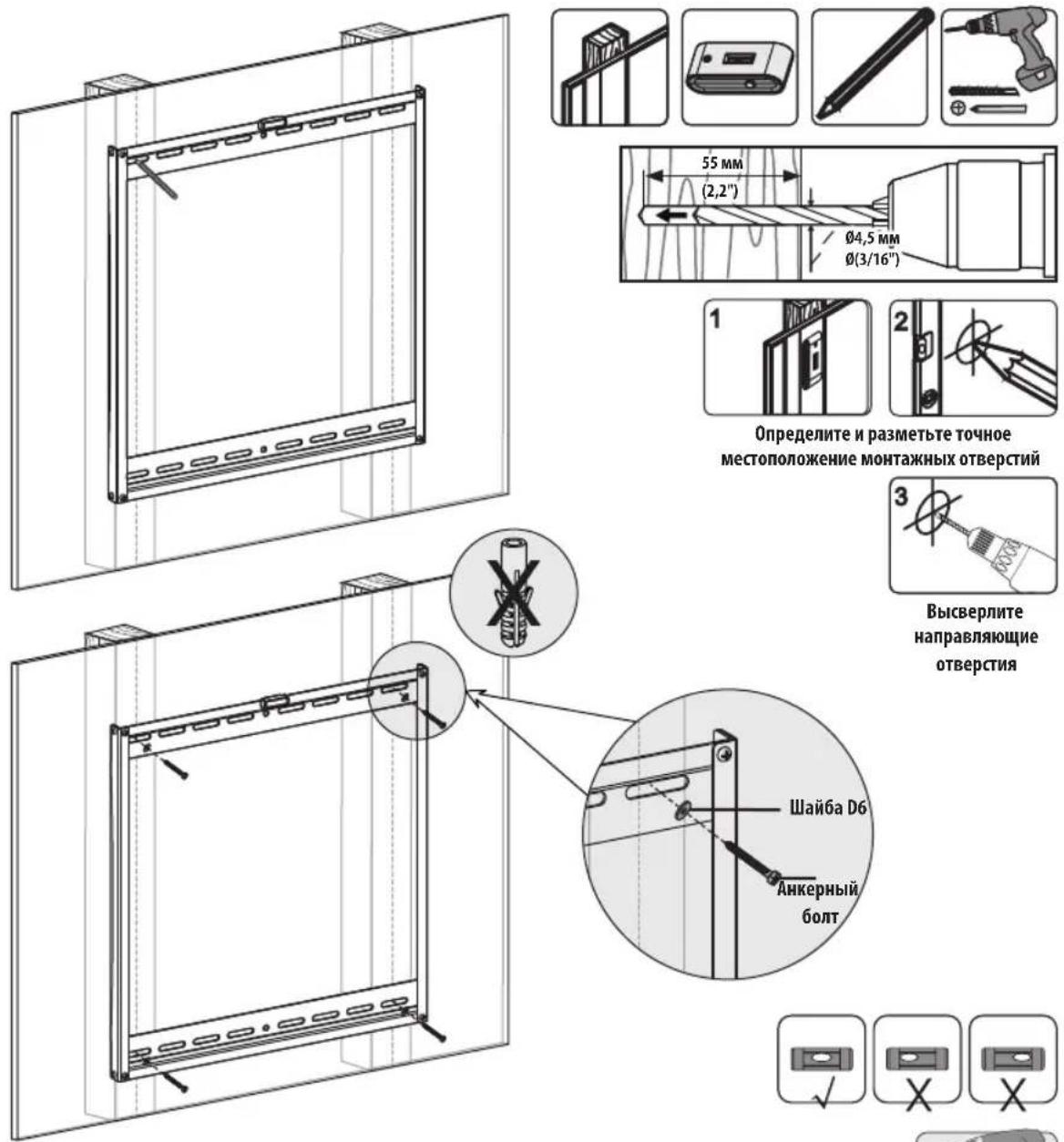

2a. Крепление к стене с деревянным каркасом

55 mm (2,2") Ø4,5 mm Ø(3/16") 1 2 3 Определите и разметьте точное местоположение монтажных отверстий Высверлите направляющие отверстия Шайба D6 Анкерный болт

ВНИМАНИЕ!

• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса. С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

Привинтите собранную крепежную пластину к стене

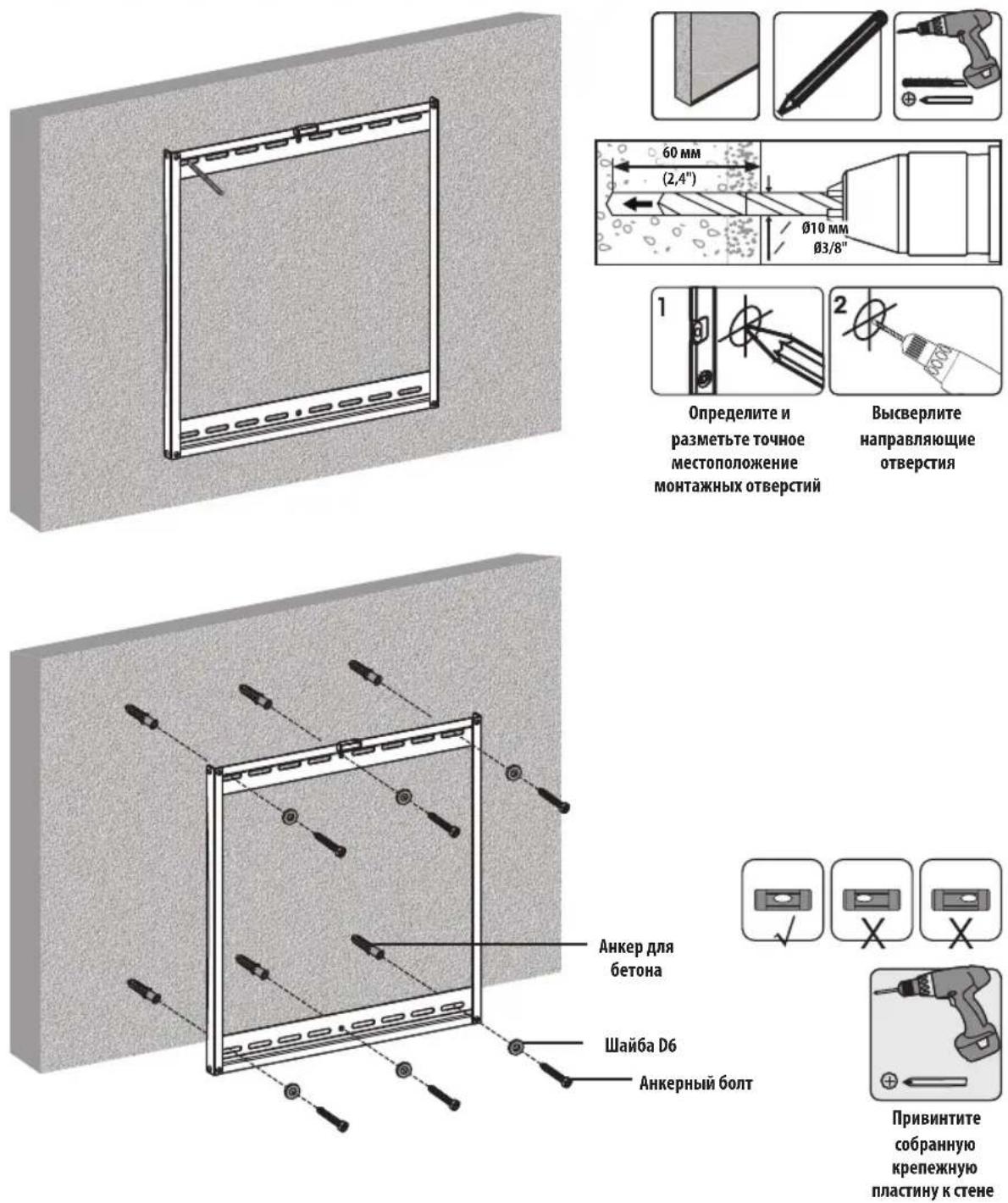

26. Крепление к сплошному кирпичу или бетонному блоку

ВНИМАНИЕ!

• При монтаже настенных кронштейнов на бетонный строительный блок (известный также как БСБ или "шлакобетонный блок") убедитесь в том, что фактическая толщина бетона составляет не менее 35 мм с целью обеспечения надлежащей фиксации анкеров для бетона. НЕ ВЫСВЕРЛИВАЙТЕ ОТВЕРСТИЯ В ШВАХ, ЗАПОЛНЕННЫХ СТРОИТЕЛЬНЫМ РАСТВОРОМ! Пластину для настенного крепления в сборе обязательно следует монтировать с помощью поставляемых в комплекте с ней анкеров для бетона, шайб D6 и анкерных болтов в сплошных частях блоков. Сплошные части обычно находятся на расстоянии 25 мм от любого из краев блока к его центру. Во избежание разрушения задней стенки отверстия при попадании сверла в полую часть, для высверливания отверстия рекомендуется использовать электрическую дрель на малой скорости вращения вместо перфоратора.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими компонентами.

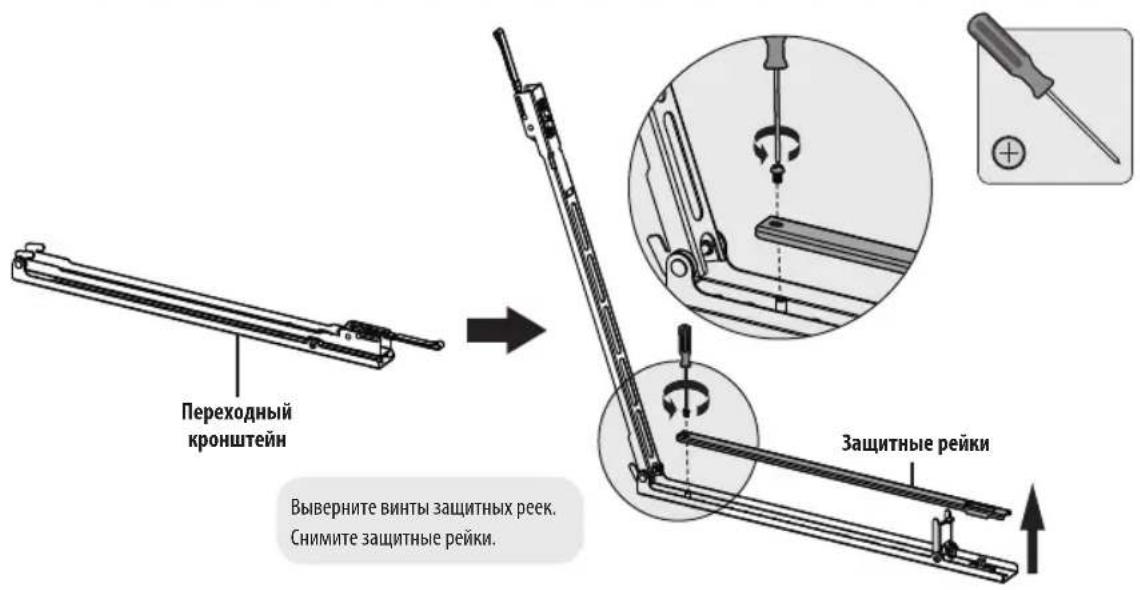

3. Установка переходных кронштейнов

Переходный кронштейн Выверните винты защитных peek. Снимите защитные рейки. Защитные рейки

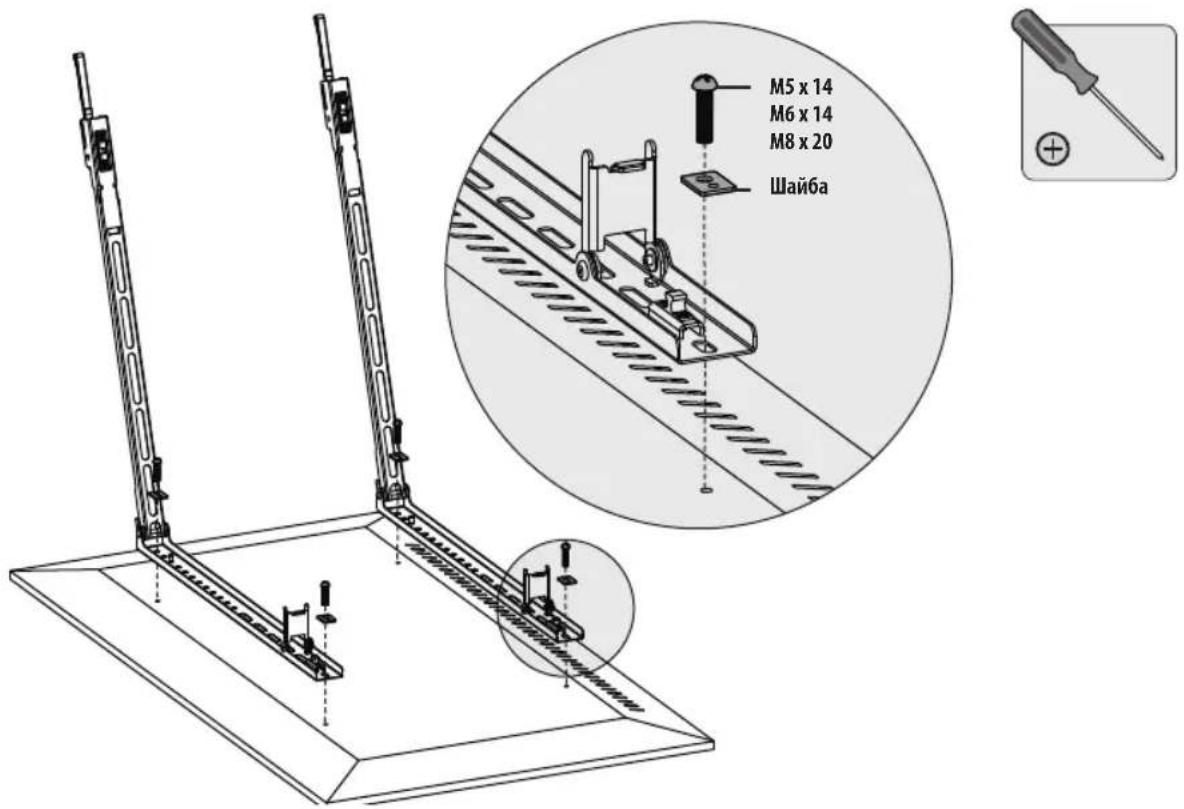

За. Для экрана с плоской задней стенкой

M5 x 14 M6 x 14 M8 x 20 Шайба

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.
• Привинтите переходные кронштейны к дисплею.

Плотно затяните все винты. Не перетягивайте.

3. Установка переходных кронштейнов

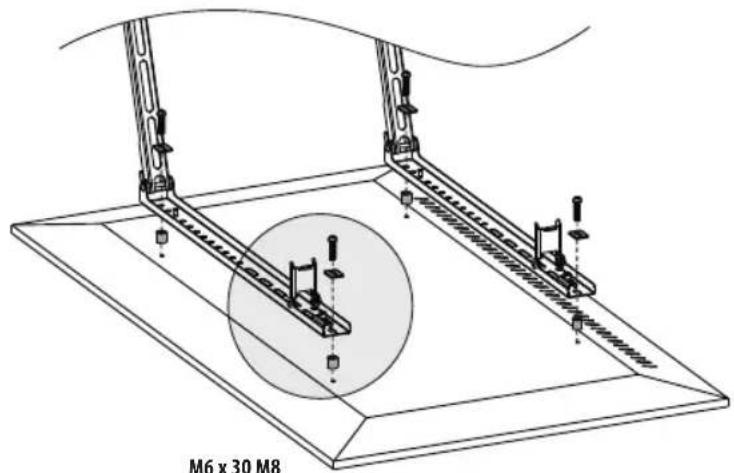

1. Для экранов с выпуклой или вогнутой задней стенкой


M6 x 30 M8 x 30 Шайба Большая проставка или или ини M6 x 30 M8 x 30 Шайба Малая проставка Большая проставка Винт M8 x20 Шайба Шайба Малая проставка 30 M8 x 30 Малая проставка

Примечание. Выбирайте подходящие винты, шайбы и проставки (при необходимости) в соответствии с типом экрана.

• Разместите переходные кронштейны как можно ближе к центру дисплея.
• Привинтите переходные кронштейны к дисплею.

Плотно затяните все винты. Не перетягивайте.

3. Установка переходных кронштейнов

36. Для экранов с выпуклой или вогнутой задней стенкой (продолжение)

Прикрепите защитные рейки обратно к переходным кронштейнам с помощью ранее вывернутых винтов. Защитные рейки

1. Навесьте дисплей на пластину для крепления к стене


Стена Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, зацепите дисплей с прикрепленными к нему переходными кронштейнами за верхний край установленной пластины для крепления к стене. Стена Стена Прежде чем отпустить дисплей, необходимо убедиться в том, что кронштейн прикреплен надлежащим образом, а защитные рейки надежно затянуты. Раскройте опорные подставки для поддержки дисплея.

1. Вставьте защитную штангу через монтажные кронштейны и установите кодовый замок для защиты


Защитная штанга

Вставьте защитную штангу для фиксации направляющей.

Защитная штанга Кодовый замок

1. Вставьте защитную штангу через монтажные кронштейны и установите кодовый замок для защиты


Стена Стена Защитная штанга Защитная штанга

После завершения установки защитной штанги сложите опорные подставки.

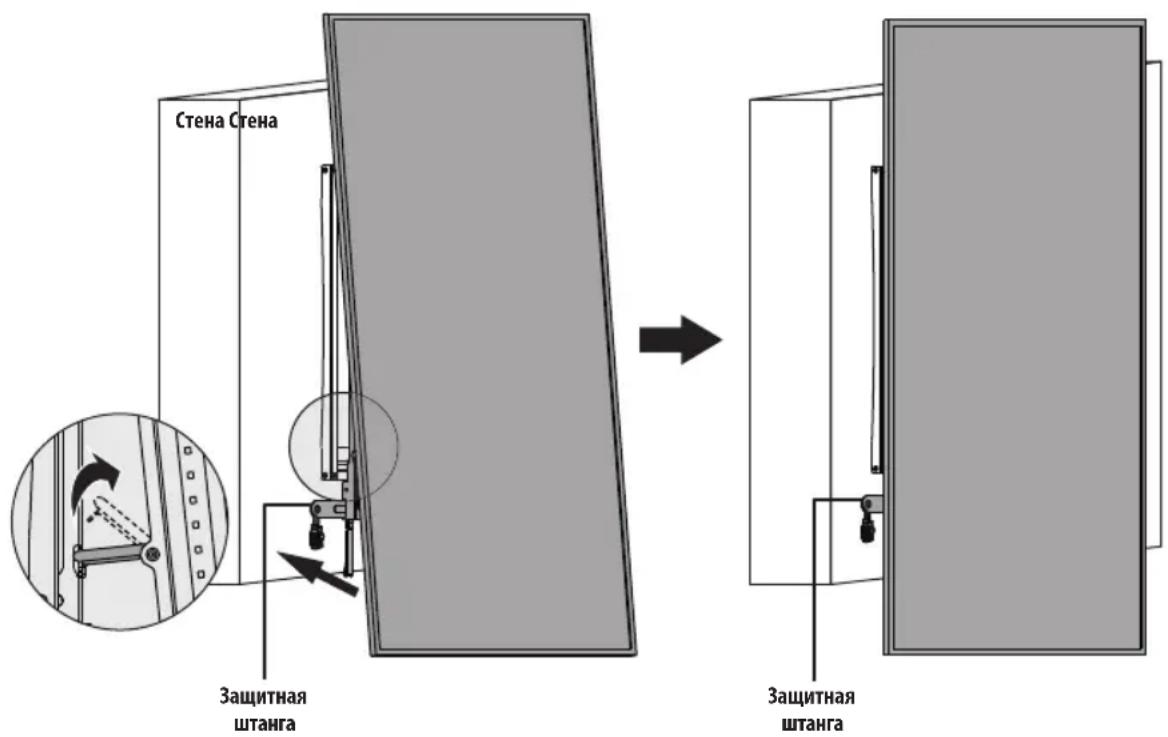

1. Снятие дисплея


Стена Защитная штанга Выньте защитную штангу. Потяните две рейки вниз для разблокирования переходных кронштейнов и их отсоединения от собранной пластины для крепления к стене. Стена Стена Стена Обратившись за помощью или воспользовавшись механическим подъемным оборудованием, осторожно приподнимите дисплей и

Уход за изделием

• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• При возникновении вопросов посетите страницу www.triplite.com/support.
